ENでのSkyCiv負荷ジェネレーターの使用 1991-1-3 積雪荷重の計算
SkyCiv LoadGeneratorを使用して構造物の積雪圧力を計算するには, プロセスは、最初にコード参照を定義することです. しかしながら, この計算を使用できるのは、Professionalアカウントを持っているユーザー、またはスタンドアロンのLoadGeneratorモジュールを購入したユーザーのみです。. これからスタンドアロンモジュールを購入できます リンク.
図 1. SkyCiv ロード ジェネレーター UI.
サイトデータ
ENの使用 1991-1-3, 最初にプロジェクトアドレス入力のアドレスを入力する必要があります。そうすれば、ソフトウェアはその場所の積雪量を自動的に取得します。. 現在, 負荷発生器は以下の国をサポートします:
- ベルギー
- デンマーク
- フィンランド
- フランス
- ドイツ
- アイルランド
- イタリア
- ルクセンブルク
- オランダ
- 構造工学に関する東アジア太平洋会議
- ルーマニア
- スウェーデン
- イギリス
積雪荷重値は、ENの付録Cを使用して取得されました。 1991-1-3 または個々の国立別館. 雪地域マップを表示するには, クリックする必要があります “地図データを見る” 次に、 “雪。”
図 2. SkyCiv Load Generatorのスノーマップデータ.
図 3. SkyCiv Load Generator のサイトデータ.
SkyCivは、ペーパーバックの標準に従って地図をデジタル化しました. これの意味は, サイトの位置を入力するだけで、ソフトウェアがこの入力に基づいて地面の雪の荷重を自動的に引っ張ります。. 無料ツールでは地雪荷重を取得できる回数に制限があります.
積雪荷重計算のためのサイト入力パラメータ
地上高として – 位置に基づいて最も近い地面の積雪荷重を取得するために使用されます。
上記のパラメータが完了したら, 「構造データ」セクションに進むことができます。.
構造データ
次のステップでは、まず分析する構造を定義します。. 現在, 建物構造のみがENでサポートされています 1991.
図 4. 建物の構造データ入力.
積雪荷重計算のための構造物入力パラメータ
屋根のプロファイル – 選択した屋根プロファイルと屋根ピッチ角に基づく圧力係数値に使用されます。
建物の長さ – EN で定義されている風方向に平行な寸法 1991-1-4.
建物の幅 – EN で定義されている風方向に垂直な寸法 1991-1-4.
地面から屋根の上までの高さ – 地面から屋根の頂点までの構造物の寸法.
屋根のピッチ角 – 屋根の傾斜度（度）
上記のパラメータが完了して検証されると、 (「構造データの確認」をクリック), 「積雪荷重パラメータ」セクションに進むことができます。.
積雪データ
積雪荷重の計算を進めるには, まず「Snow Load」ボタンの横にあるチェックボックスをチェックする必要があります。. デフォルトでは, これは、サイトの雪データが定義されているときにチェックされます。.
図 5. 積雪荷重データのチェックボックス.
雪の入力パラメータ

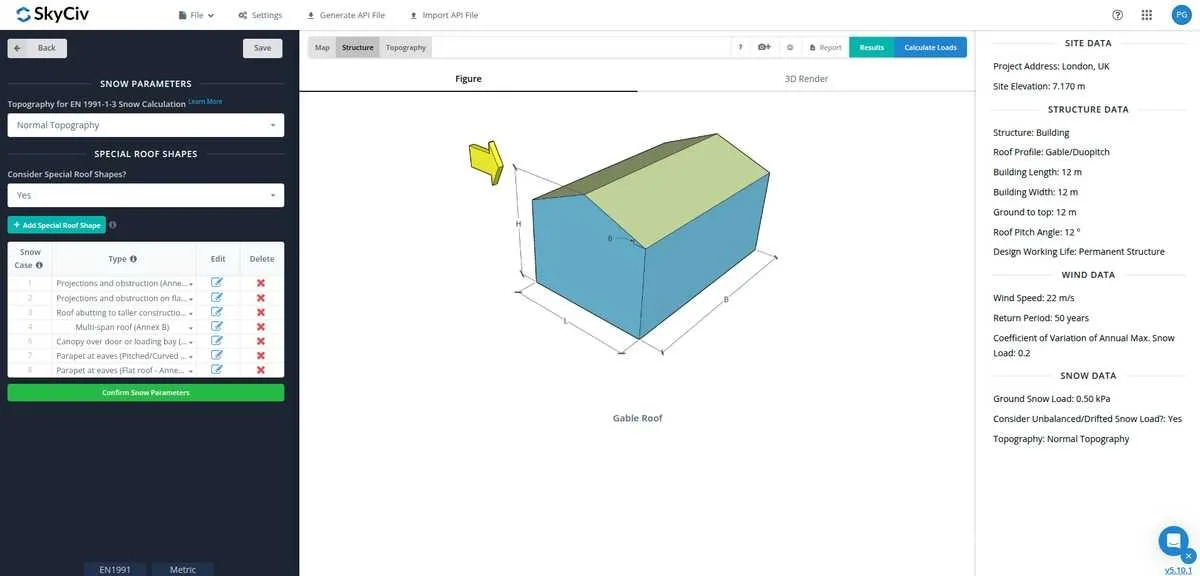

図 6. 積雪荷重入力パラメータ.
ENの地形 1991-1-3 雪の計算
このパラメータは、暴露係数Cの取得に使用されますe. 各オプションの定義は、以下の表で定義されています:
| 地形 | 定義 |
|---|---|
| 吹きさらし | 障害物のない平らな領域がすべての側面に露出している, または地形によって提供される小さな避難所, 高等建設工事または樹木. |
| 正常 | 建設工事で風による除雪が目立たない地域, 地形のため, 他の建設工事や樹木. |
| 保護された | 建設工事が検討されている地域は、周囲の地形よりもかなり低いか、高い木々に囲まれている、および/またはより高い建設工事に囲まれている. |
雪の種類
このパラメータは、雪の平均バルク重量密度を取得するために使用されます, c. 各オプションの定義は、以下の表で定義されています:
| 雪の種類 | バルク重量密度kN / m3 |
|---|---|
| 新鮮 | 1.0 |
| 落ち着いた (落下後数時間または数日) | 2.0 |
| 年 (落下後数週間または数ヶ月) | 3.0 |
| 濡れた | 4.0 |
デフォルトでは, このパラメータは、国の付属書に基づいて推奨される積雪密度値に選択されます。.
Consider Special Load Case?
このパラメータは、他の屋根ケースの積雪荷重を計算するための「はい」または「いいえ」です。. 「いいえ,」 選択した屋根プロファイルの積雪荷重ケースのみが計算されます。. 一方, 「はい」を選択すると,」 特別なケースの表の積雪量が表示されます。.
このケースは、以下に示すように、デュオピッチ/切妻屋根の漂流雪荷重を計算するために使用されます
このケースは、以下に示すように、デュオピッチ/切妻屋根の漂流雪荷重を計算するために使用されます, このケースは、以下に示すように、デュオピッチ/切妻屋根の漂流雪荷重を計算するために使用されます, このケースは、以下に示すように、デュオピッチ/切妻屋根の漂流雪荷重を計算するために使用されます, 等.
このケースは、以下に示すように、デュオピッチ/切妻屋根の漂流雪荷重を計算するために使用されます
このケースは、以下に示すように、デュオピッチ/切妻屋根の漂流雪荷重を計算するために使用されます.
マルチスパン屋根のドリフト
このケースは、複数の傾斜屋根の積雪荷重ドリフトを計算するために使用されます。.
円筒屋根の漂流

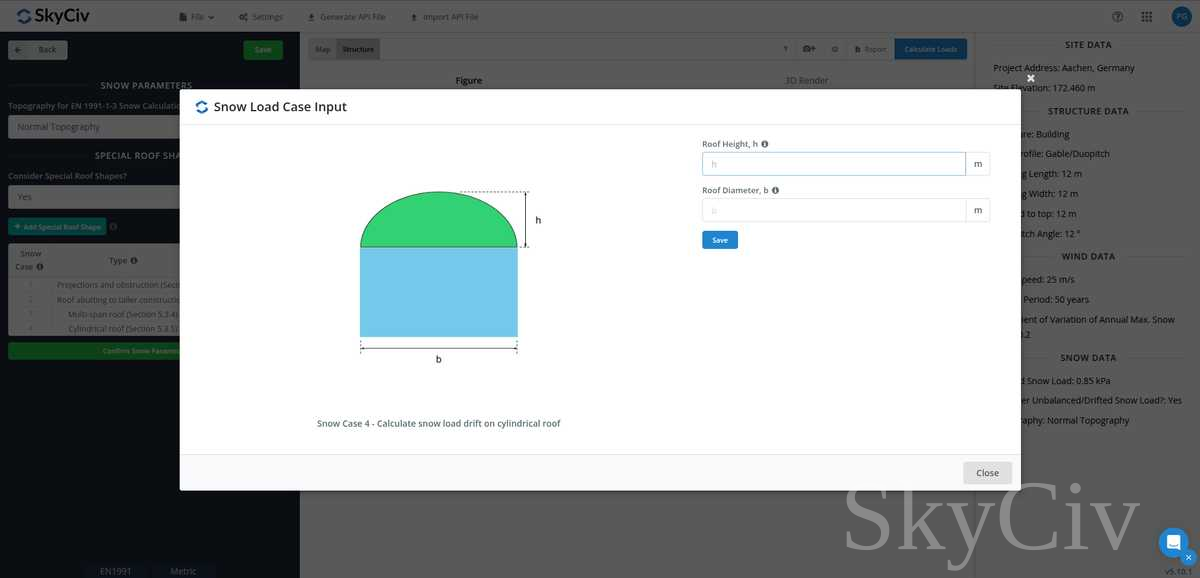

このケースは、円筒屋根上の積雪荷重ドリフトを計算するために使用されます。.
このケースは、以下に示すように、デュオピッチ/切妻屋根の漂流雪荷重を計算するために使用されます (付録B)
このケースは、EN の付録 B を使用して障害物上の雪荷重ドリフトを計算するために使用されます。 1991-1-3.

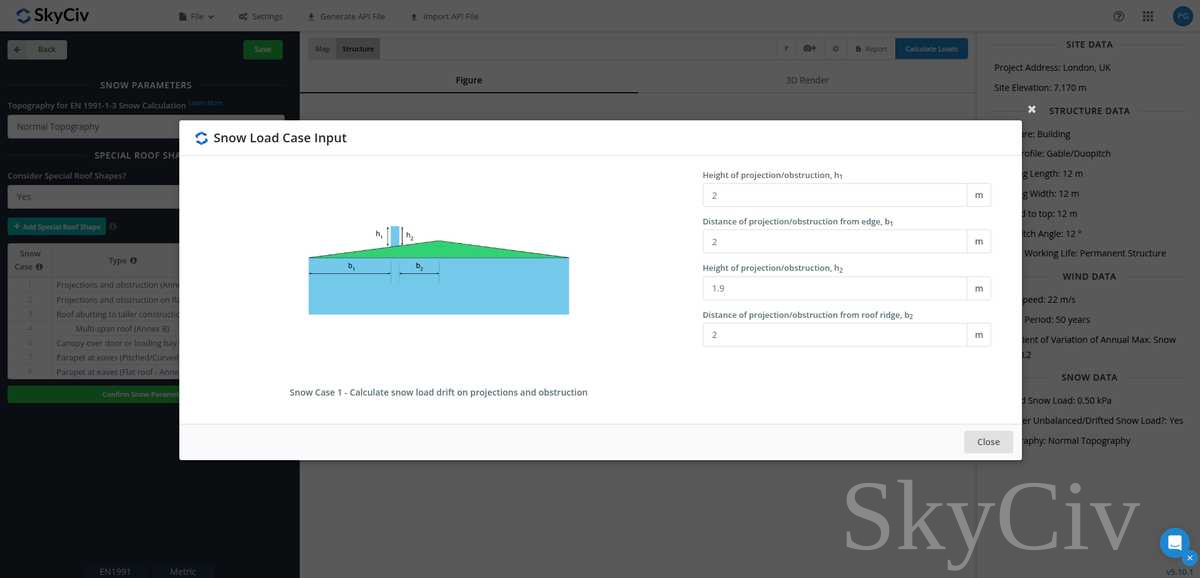

図 11. EN 附属書 B を使用したプロジェクトおよび障害物の漂雪荷重を計算するためのパラメーター 1991-1-3.
陸屋根の突起物や障害物でのドリフト (付録B)

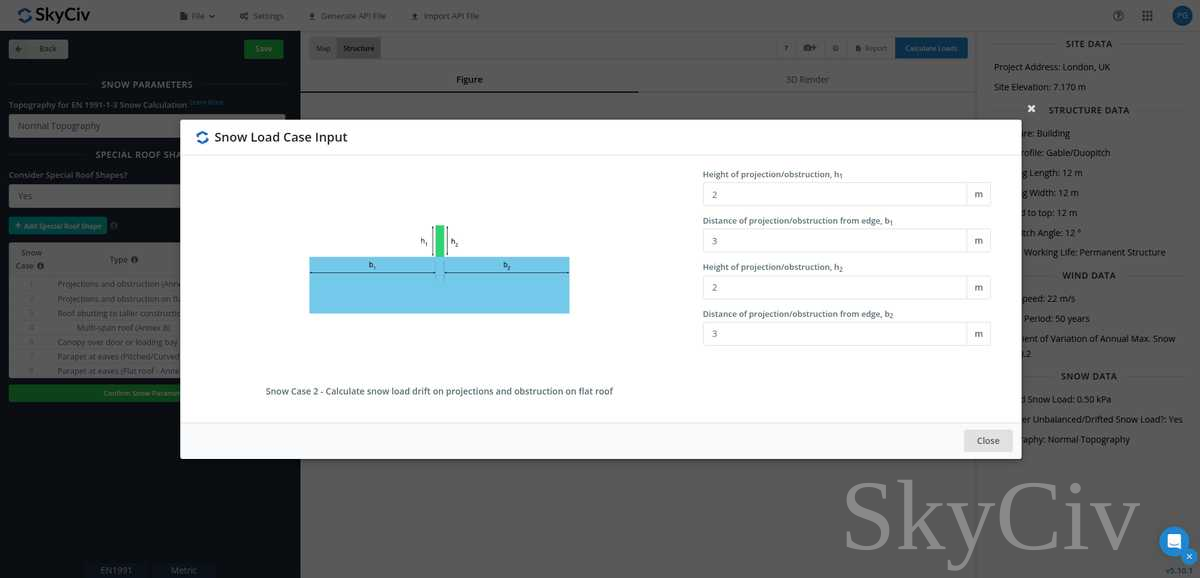

このケースは、EN の付録 B を使用して、平らな屋根上の障害物上の雪荷重ドリフトを計算するために使用されます。 1991-1-3.
図 12. EN 附属書 B を使用して、プロジェクトおよび陸屋根上の障害物の漂雪荷重を計算するためのパラメーター 1991-1-3.
このケースは、以下に示すように、デュオピッチ/切妻屋根の漂流雪荷重を計算するために使用されます (付録B)
このケースは、EN の附属書 B を使用して、より高い建設工事に隣接する屋根上の雪荷重ドリフトを計算するために使用されます。 1991-1-3.

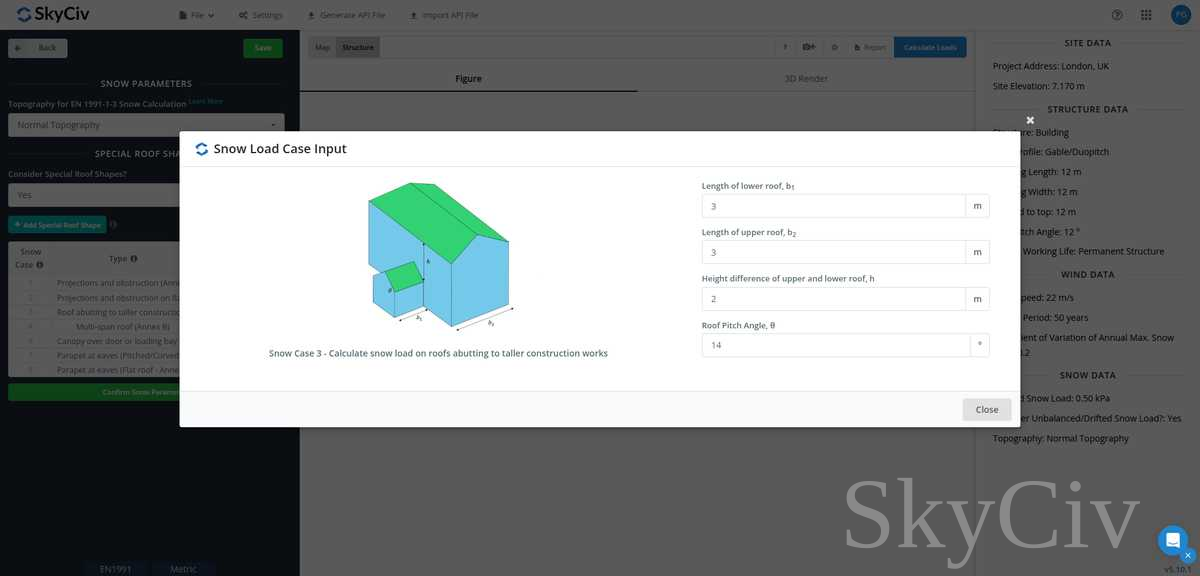

図 13. EN 附属書 B を使用した高層建設工事に隣接する屋根の漂雪荷重を計算するためのパラメーター 1991-1-3.

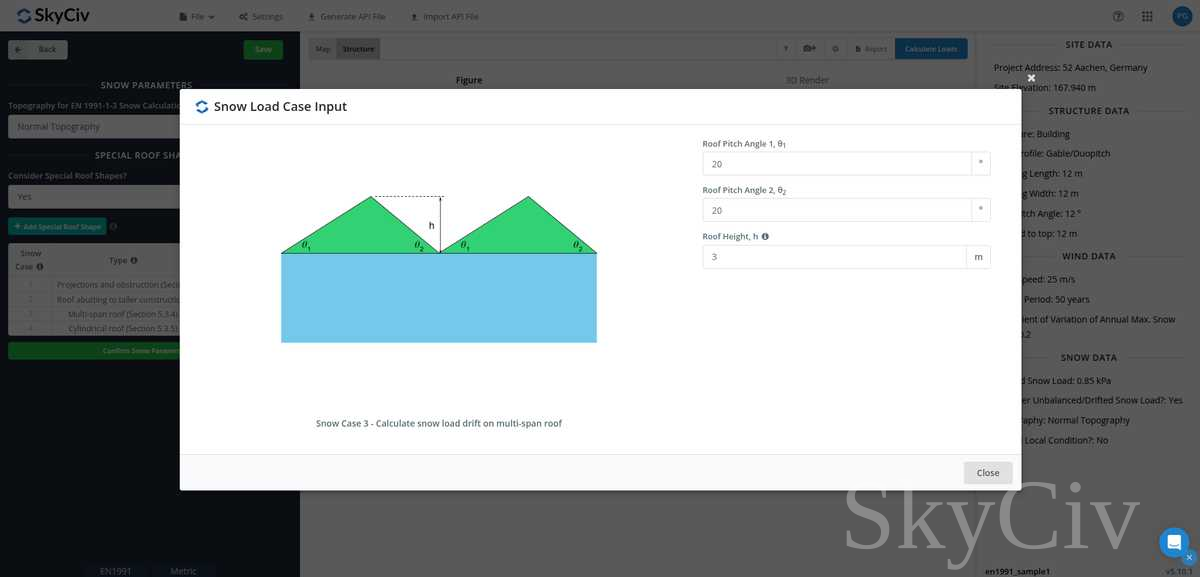

マルチスパン屋根のドリフト (付録B)
このケースは、EN の付録 B を使用して複数の傾斜屋根の積雪荷重ドリフトを計算するために使用されます。 1991-1-3.

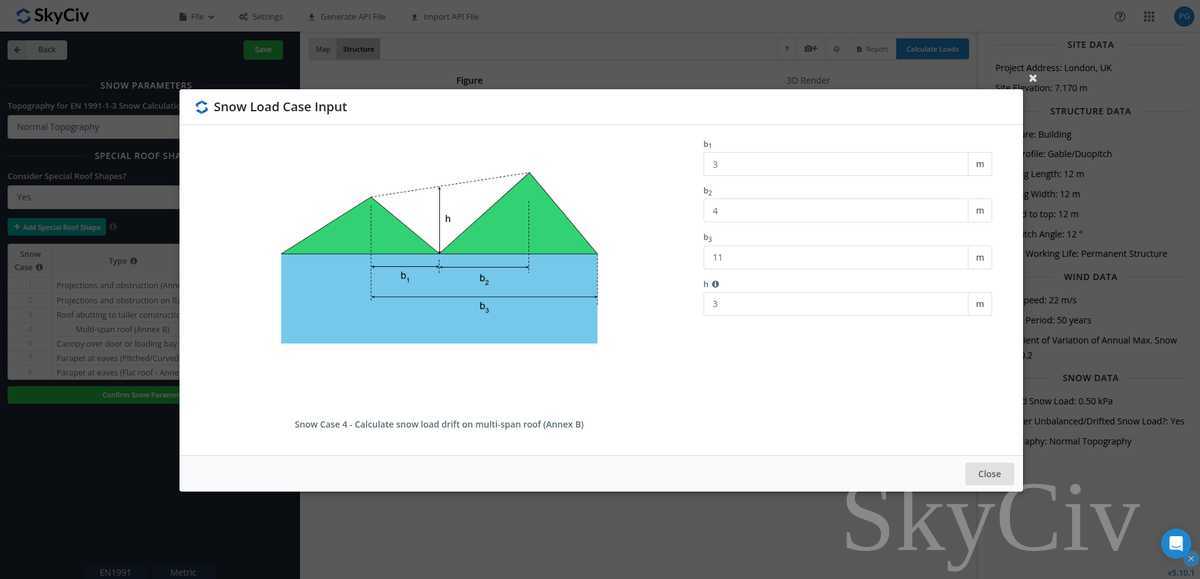

図 14. EN 附属書 B を使用した複数の傾斜屋根の漂雪荷重を計算するためのパラメーター 1991-1-3.
ドアまたは積み込みベイの上のキャノピーで漂流する (付録B)
このケースは、EN の付録 B を使用して、ドアまたは積載ベイ上のキャノピー上の雪荷重ドリフトを計算するために使用されます。 1991-1-3.

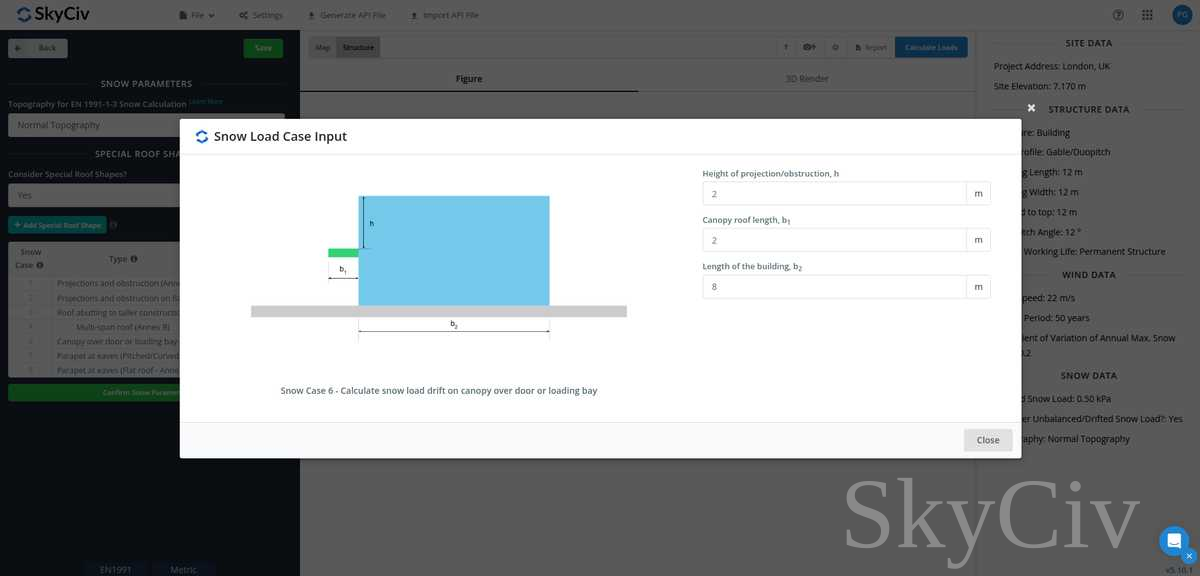

図 15. EN の付属書 B を使用して、ドアまたは積載ベイ上のキャノピーにかかる漂雪荷重を計算するためのパラメーター 1991-1-3.
傾斜/湾曲屋根の軒の欄干に漂流 (付録B)

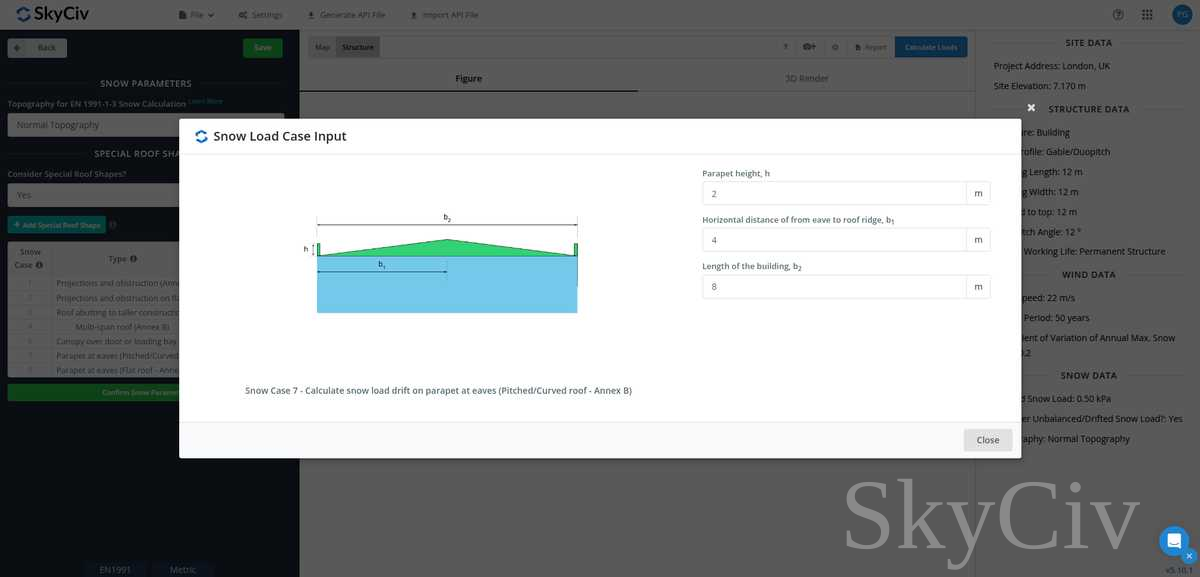

このケースは、EN の附属書 B を使用して、傾斜/曲線屋根の軒にあるパラペット上の雪荷重ドリフトを計算するために使用されます。 1991-1-3.
図 16. EN 附属書 B を使用した傾斜屋根/曲屋根の軒先の欄干にかかる漂雪荷重を計算するためのパラメーター 1991-1-3.
陸屋根の軒先欄干に漂流 (付録B)
このケースは、EN の附属書 B を使用して陸屋根の軒のパラペット上の雪荷重ドリフトを計算するために使用されます。 1991-1-3.

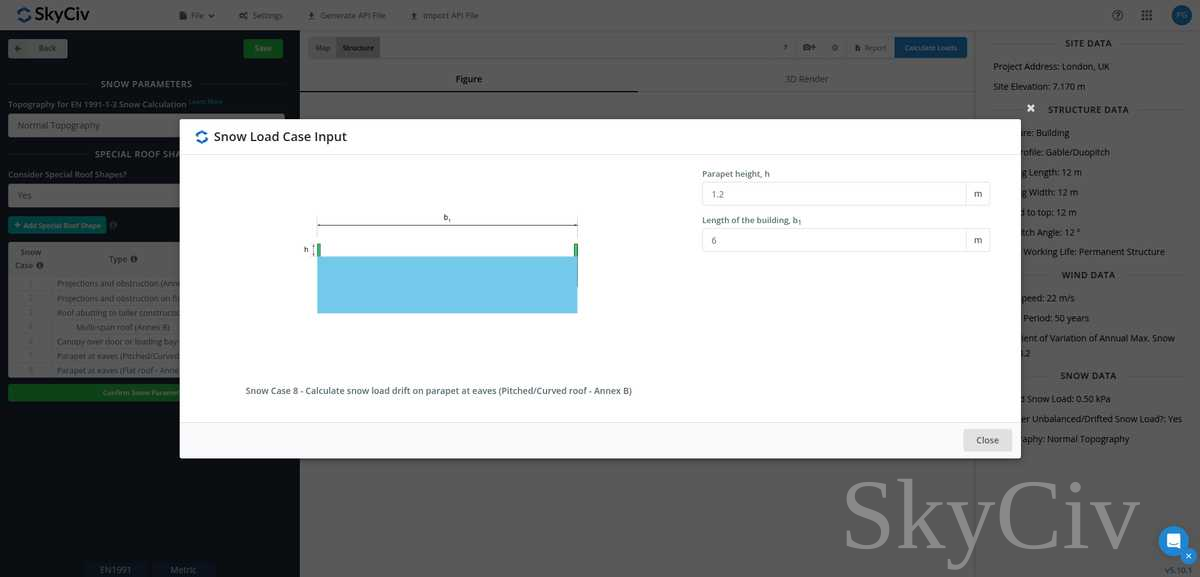

図 17. EN 付属書 B を使用した陸屋根の軒の欄干にかかる漂雪荷重を計算するためのパラメータ 1991-1-3.
結果
積雪荷重の結果には、以下に示すように積雪荷重を計算する際のパラメータが表示されます。:
図 18. 計算に使用される積雪荷重パラメータと、選択した屋根プロファイルに対して計算された積雪荷重.

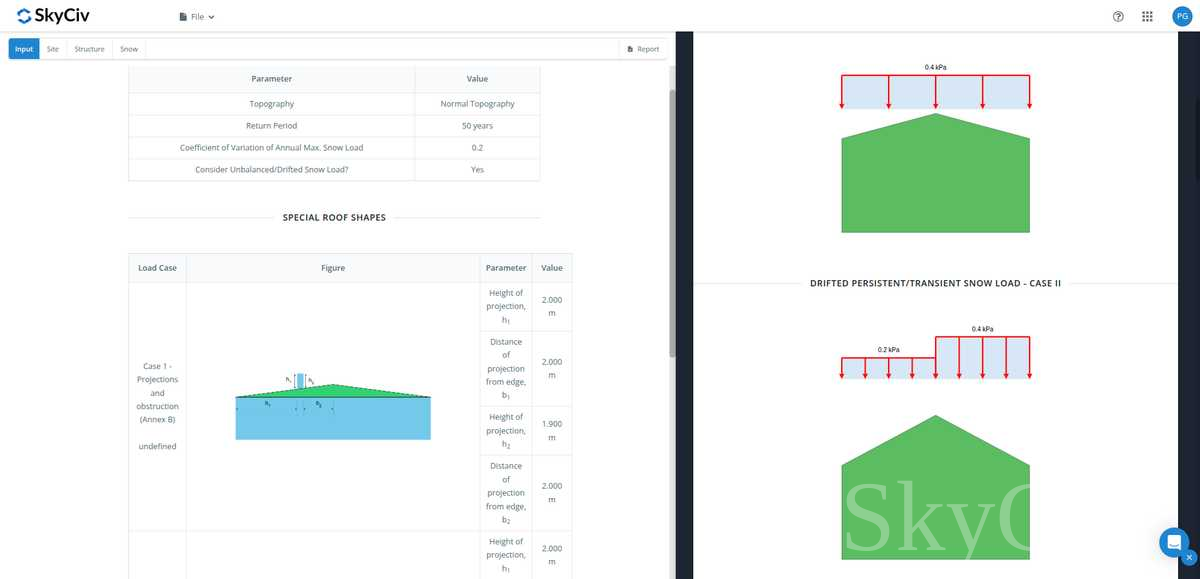

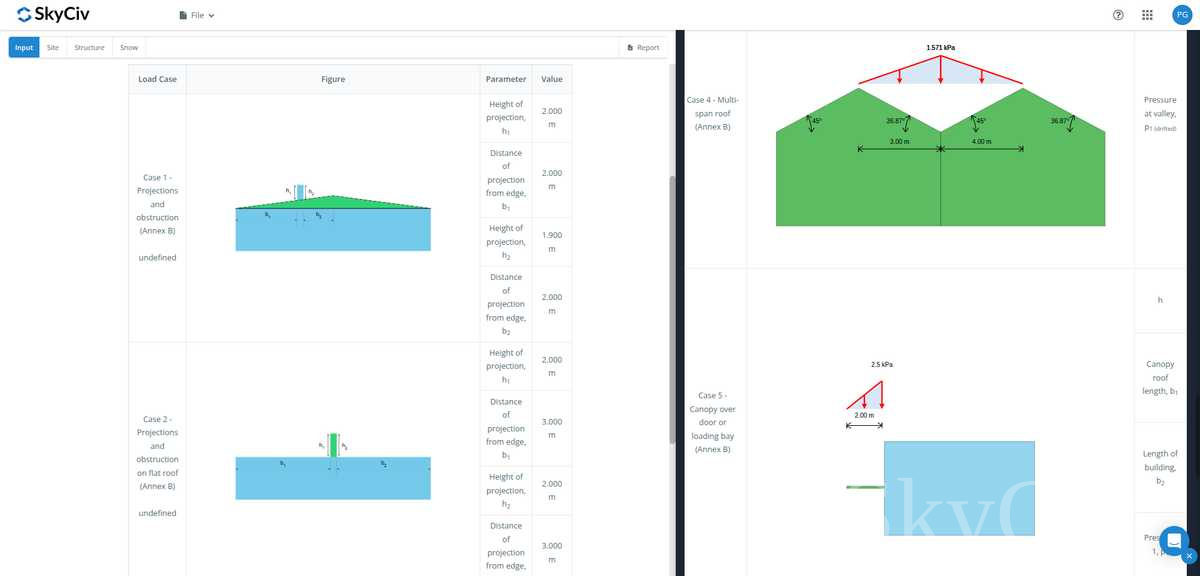

図 19. 特殊屋根ケースのドリフト積雪荷重結果.

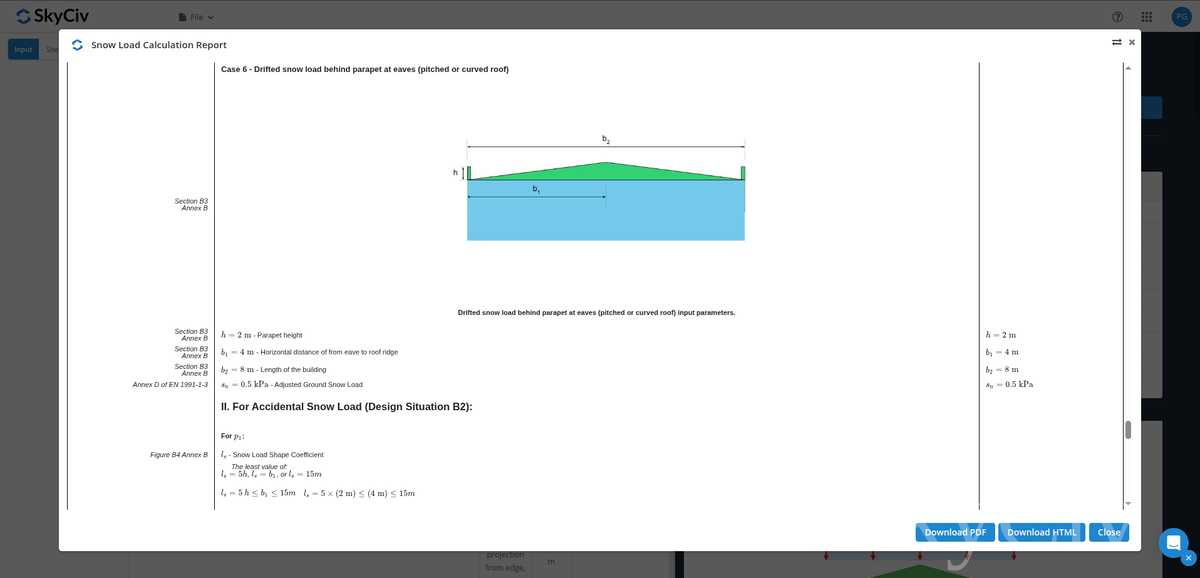

詳細な計算
詳細な積雪荷重の計算には、次のユーザーのみがアクセスできます。 プロフェッショナルアカウントユーザー と購入した人 スタンドアロンの負荷ジェネレータモジュール. 計算に使用されるすべてのパラメーターと仮定は、ユーザーに透過的にするためにレポートに表示されます. 次のリンクから詳細な計算のサンプルをダウンロードできます。:
