ビーム シェル FEA の概要

ビーム シェル FEA ソフトウェアは、有限要素法を使用して一般的な鉄骨梁の耐力を決定するための、迅速かつユーザーフレンドリーなプラットフォームを提供します. エンジニアに詳細な構造挙動解析のための包括的なツールを提供します, 正確な応力分布のシミュレーション, 塑性変形, 要素の座屈, そして失敗. ソフトウェアは設計コードの依存性から独立しています, 線形解析と非線形解析の両方を通じて本格的なシミュレーションを実行する, 材料および幾何学的非線形性を包含し、幾何学的不完全性を考慮します。. ユーザーはメンバー構成を効果的に最適化できます, 開口部, 板厚, 補強材のレイアウト, と制約. この高度なモデリングと分析により、複雑な CAD モデリングや詳細な分析計算が不要になります。. モデリング プロセス全体でスマートな, パラメータ化された入力システムとシミュレーションの自動化を組み合わせた. このソフトウェアはあらゆる専門知識レベルのエンジニアに対応します, 制限なく.

SkyCivビームFEA

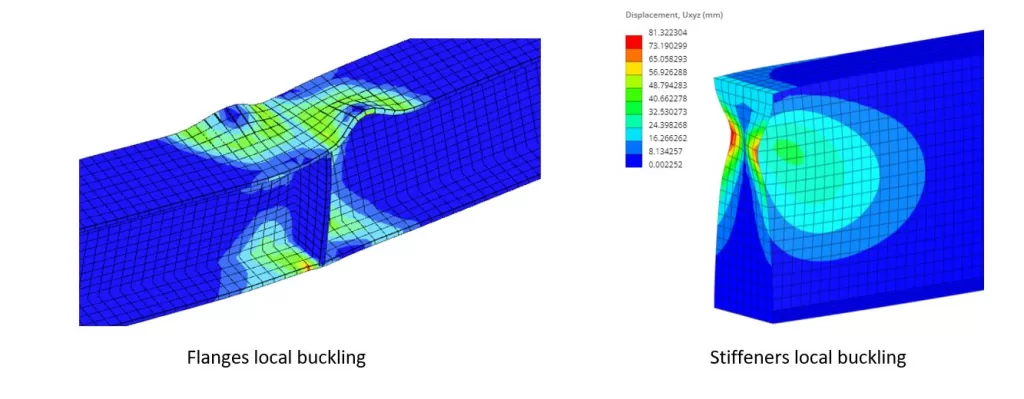

あらゆる種類のビーム障害を調査

SkyCivビームFEA

SkyCivビームFEA

ビーム ソフトウェア FEA

ビーム ソフトウェア FEA

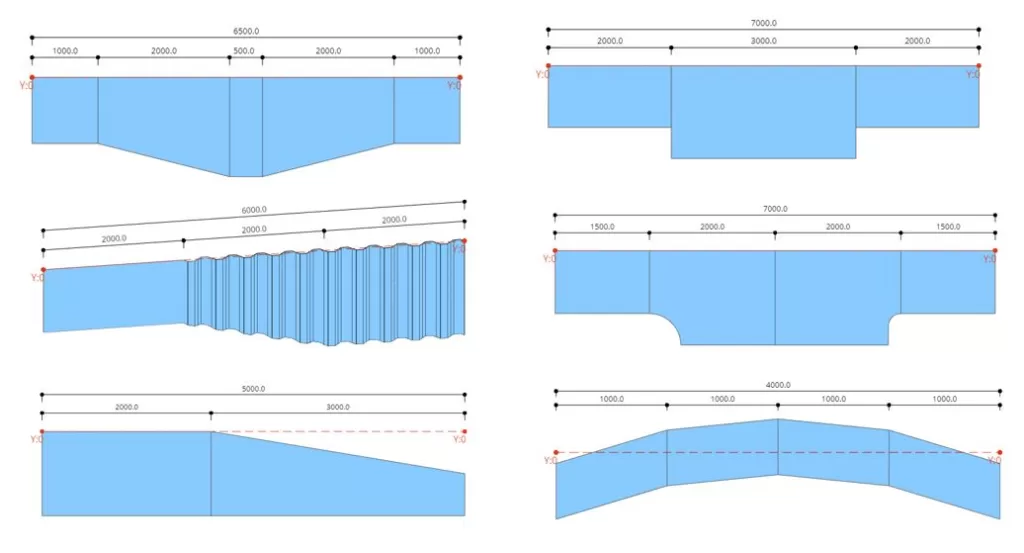

開口部のある角柱状および非角柱状の鋼製梁の設計

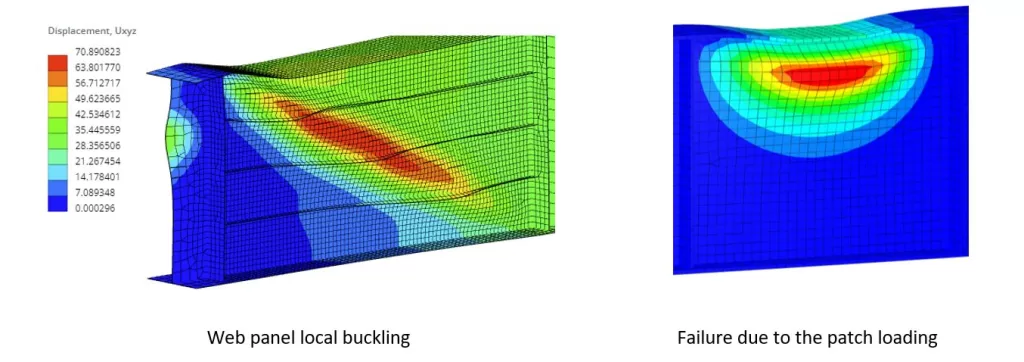

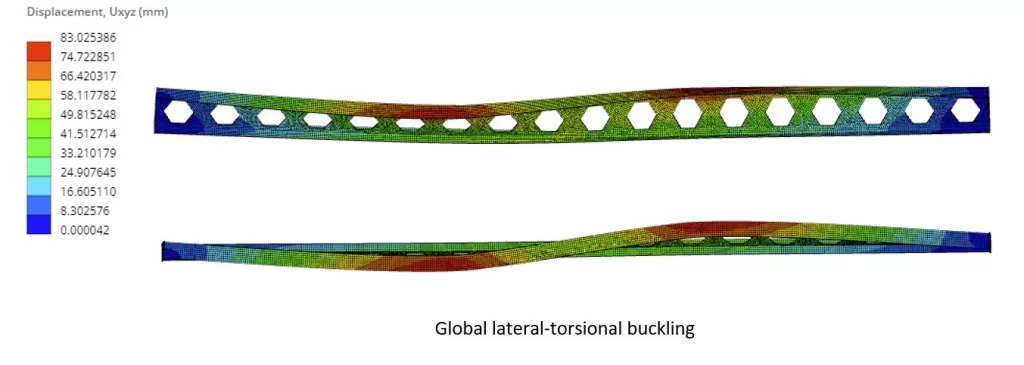

ビーム シェル FEA ソフトウェアは多用途です, 角柱状および非角柱状の両方の鋼製梁の設計に最適, whether they have stiffened webs, 開口部, or various constraint systems. It allows for detailed customization of cellular beams made from all steel types. Users can efficiently optimize the geometry of webs and flanges, including size and thickness transitions along the beam’s length. The software precisely and swiftly determines the best methods for attaching longitudinal and vertical stiffeners to counteract local web buckling. しかも, varying beam constraint methods are directly incorporated, influencing both local and global lateral-torsional buckling.

ビーム ソフトウェア FEA

梁の設計 段ボールとハイブリッド ウェブ

Corrugated webs in beams enhance the member’s strength, reducing the need for stiffeners and allowing for thinner and smaller element sizes. Within the Beam Shell FEA, you have the flexibility to customize various corrugation patterns and apply them to both prismatic and non-prismatic beams.

SkyCivビームソフトウェアFEA



実験用の独自の仮想実験室を作成する

ビーム シェル FEA allows for intuitive exploration of a beam’s behavior through nonlinear analysis. While linear static and buckling analyses offer quick structure estimates, optimizations, and insights into potential vulnerabilities, there’s often a need for a more detailed look into beam failure. This includes understanding the distribution of plasticity and the impact of geometric imperfections on plate buckling. 本質的に, you can simulate what you might observe in laboratory tests.

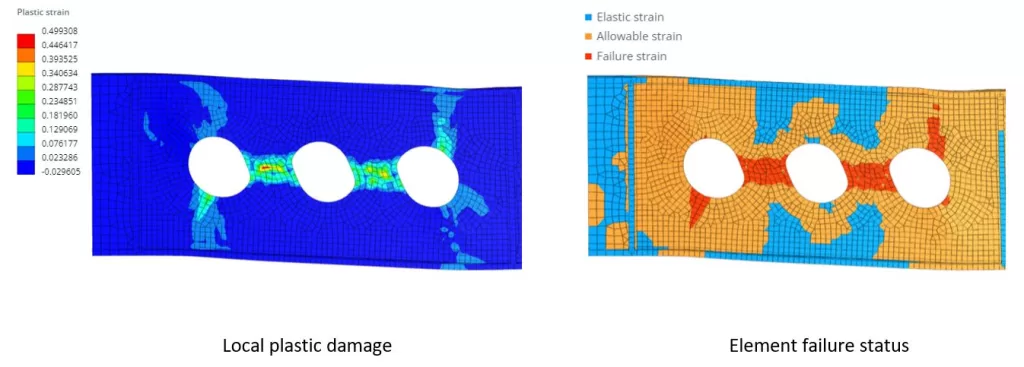

The nonlinear static analysis incrementally considers external loads, assessing the stress-strain relationship of the structure by accounting for both material and geometric non-linearities. これにより、初期応力集中から重大な塑性変形や座屈後の挙動に至るまで、破損の進行を監視できます。. このソフトウェアは、要素の故障ステータスレポートと荷重-変位曲線を通じて詳細な洞察を提供します。, 故障につながる重大な外力を正確に特定できるようにする



ビーム ソフトウェア FEA

主な機能

インタラクティブな 3D ビューと強力なツールを備えたグラフィカルで使いやすいインターフェイスにより、モデルの作成と解析を迅速に行うことができます。.

SkyCivビームソフトウェアFEA

異なる構成のビーム ウェブのモデリング ツール.

SkyCivビームソフトウェアFEA

異なる構成のビーム フランジをモデリングするためのツール.

SkyCivビームソフトウェアFEA

ウェブの縦方向および垂直方向の防撓材をモデリングするためのツール.

SkyCivビームソフトウェアFEA

硬化および非硬化のビーム ウェブ開口部をモデル化するためのツール.

SkyCivビームソフトウェアFEA

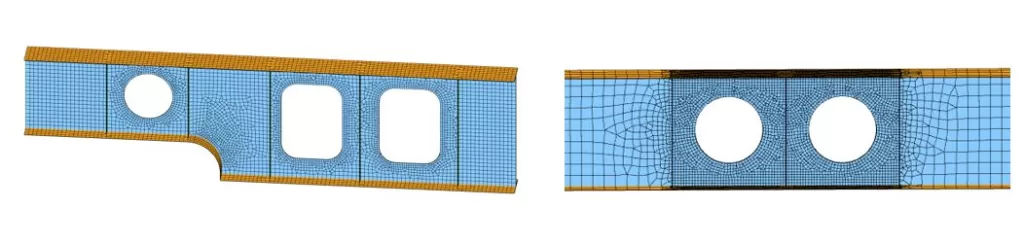

モデル メッシュ生成とローカル メッシュ改良のためのツール.

SkyCiv Beam ソフトウェア FEA の更新

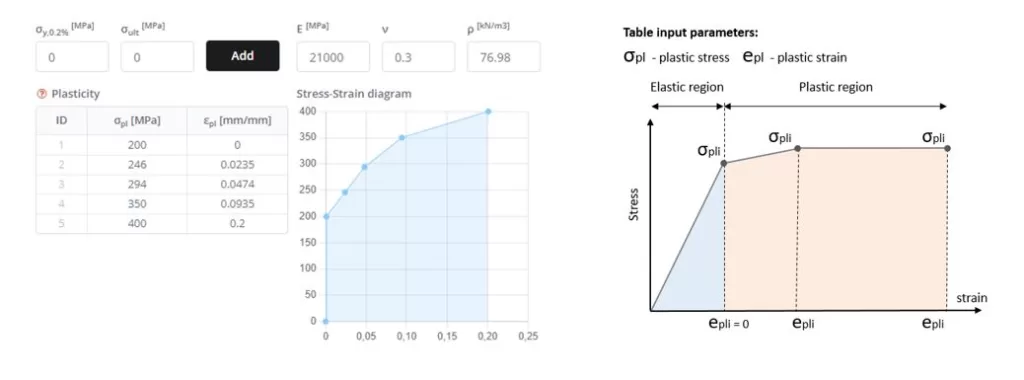

線形および非線形の材料特性入力用ツール.

SkyCiv Beam ソフトウェア FEA の更新

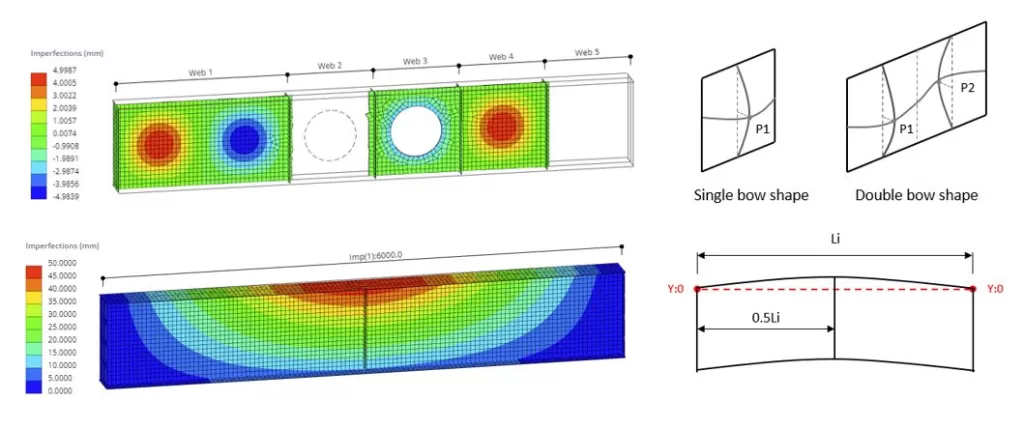

ウェブの局所的な不完全性とビームの全体的な不完全性をモデル化するためのツール.

SkyCiv Beam ソフトウェア FEA の更新

製造プロセスによる残留応力をモデル化するツール.

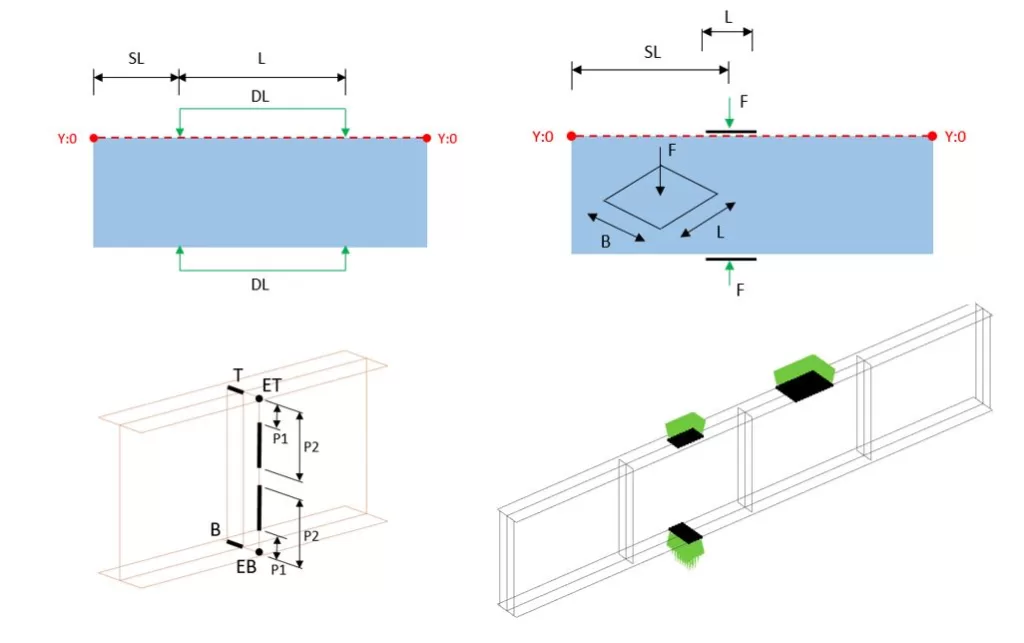

さまざまな梁の荷重と境界をモデル化するためのツール.

SkyCiv Beam ソフトウェア FEA の更新

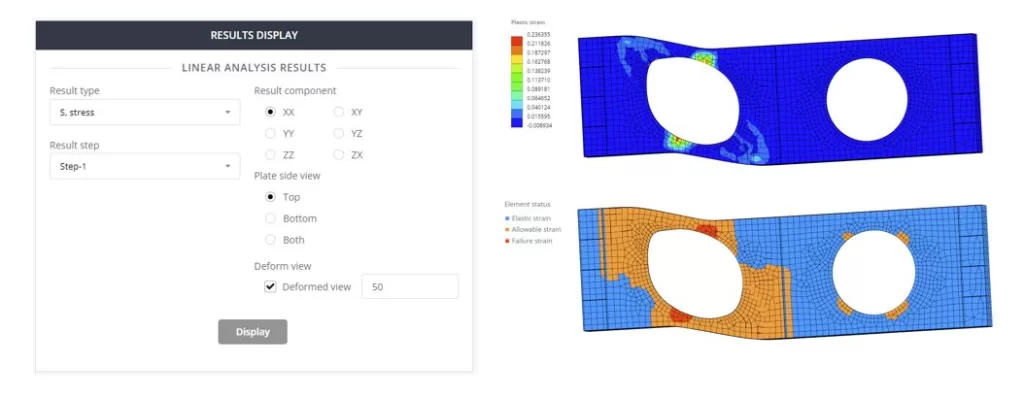

結果の出力と後処理のためのツール.

SkyCiv Beam ソフトウェア FEA の更新



ビーム電卓を試す

私たちとSkyCivビームの機能を探る 無料ビーム電卓! 今すぐ試して、当社のソフトウェアがプロジェクトにどのように役立つかを理解してください!
