Visualizza i valori di spostamento di un singolo membro di ogni membro della tua struttura. I valori per lo spostamento vengono visualizzati nei nodi iniziale e finale di ciascun membro. Sia i valori di distanza che di spostamento rotazionale possono essere attivati ​​e disattivati ​​con le caselle di controllo. I valori sono separati nel componente globale X, E, e Z valori (o somma per lo spostamento della distanza).

Nota, come per le altre opzioni di visualizzazione, ciò che viene mostrato dipende dalla Combinazione di Carico/Inviluppo che viene scelta nel menu a tendina sul lato sinistro. Le etichette di spostamento possono essere trascinate per migliorare la chiarezza. È possibile ripristinare la posizione delle etichette ruotando o trascinando la struttura.

Per esempio, con i risultati di spostamento attivati, il wireframe mostrerà sempre la forma spostata del modello. Puoi attivare e disattivare qualsiasi combinazione di risultati di spostamento come mostrato:

Fare clic su un singolo membro ti consentirà di visualizzare i valori di spostamento iniziale e finale per quel membro nascondendo tutti gli altri. Per mostrare nuovamente gli altri diagrammi delle forze di taglio, fare nuovamente clic sul pulsante Shear nel menu di navigazione a sinistra.

Ridimensionamento e animazione della deflessione

Spesso è utile ridimensionare o animare la deflessione della struttura per rivedere i risultati o identificare problemi nel modello. Ad esempio, identificare i membri disconnessi è molto più facile quando si anima la deflessione della struttura:

Per animare la tua deviazione, basta scorrere il cursore verticale (sul lato destro dello schermo) su e giù. O semplicemente, tenere il “S” tasto e scorrere il mouse (S sta per Scala).

Risultati del rapporto L/deflessione

Questo rapporto comune aiuta a fornire agli utenti un rapporto rapido da utilizzare per i limiti di deflessione. È importante capire come il software calcola questi valori in modo che il tecnico possa interpretare correttamente i risultati. Questo risultato è spesso espresso come L/xx. Se il valore, xx, è al di sotto di un certo criterio (per esempio 250) si ritiene che non abbia soddisfatto tali criteri. Per analisi e controlli più accurati, SkyCiv esegue due calcoli di deflessione/ampiezza:

Intervallo tramite metodo 1: Per i membri continui, presuppone che ogni nodo/connessione lungo l'asta agisca come un vincolo o un controvento.
Intervallo tramite metodo 2: Per i membri continui, la campata viene rilevata per l'intera lunghezza dell'asta indipendentemente dai nodi/connessioni lungo l'asta.

Per entrambi i metodi, SkyCiv calcola il denominatore (il valore xx) di questo risultato dividendo la lunghezza del membro per quella del membro Locale deviazione relativa. La Locale deflessione relativa del membro è la deflessione dalla linea tra le estremità della forma deviata dell'elemento:

Utilizzando entrambi i metodi, SkyCiv può identificare e calcolare correttamente i rapporti di deflessione che governano in diversi scenari. Per esempio:

Esempio 1: Membro 30 ha moderazione (tramite un membro collegato) a metà, così span 1 è più adatto e dovrebbe essere considerato:

Esempio 2: Il membro inferiore ha membri collegati, ma senza offrire alcun freno. Quindi spanna 2 è più adatto e governa. Il diagramma seguente fornisce una semplice spiegazione della differenza nei rapporti di span:

È importante considerare entrambi i casi, poiché se guardassimo ai tradizionali rapporti di ampiezza di deflessione (semplicemente tra due membri), potremmo perdere la deflessione globale dell'intera travatura reticolare, che è rappresentato nel intervallo 2 Metodo.

Esempio dettagliato del rapporto di deflessione

Aggiunta rastremata, calcoliamo un rapporto di deflessione per gli utenti determinando la deflessione perpendicolare all'asse dell'asta spostata, e confrontalo con la lunghezza spostata del membro. Questo è il deviazione relativa locale come definito nella sezione precedente.

La linea verde sul grafico indica la deflessione dell'asta rispetto all'asse dell'asta spostata. Questo è ciò che S3D usa per determinare il d / valore L. Possiamo calcolare all'indietro questo rapporto di deflessione utilizzando questi valori (anche utilizzando la funzione Analisi membro singolo in SkyCiv):

Lunghezza del membro: 12.166m
Spostamento relativo: 179mm

12166 / 179 = 67.96

Il rapporto di deflessione è quindi 1 / 67 (rappresentato come L/67).

Nota: il software arrotonda automaticamente per difetto all'intero più vicino per motivi di prudenza.

Deflessioni del cantilever

Calcolare lo spostamento relativo di un cantilever è spesso difficile e, in pratica, non molto informativo. Gli ingegneri in genere si preoccupano dello spostamento assoluto della punta, since this governs serviceability and user perception of deflection. Per questa ragione, when SkyCiv identifies a member as a cantilever, it assigns the value of absolute displacement to the relative displacement field.

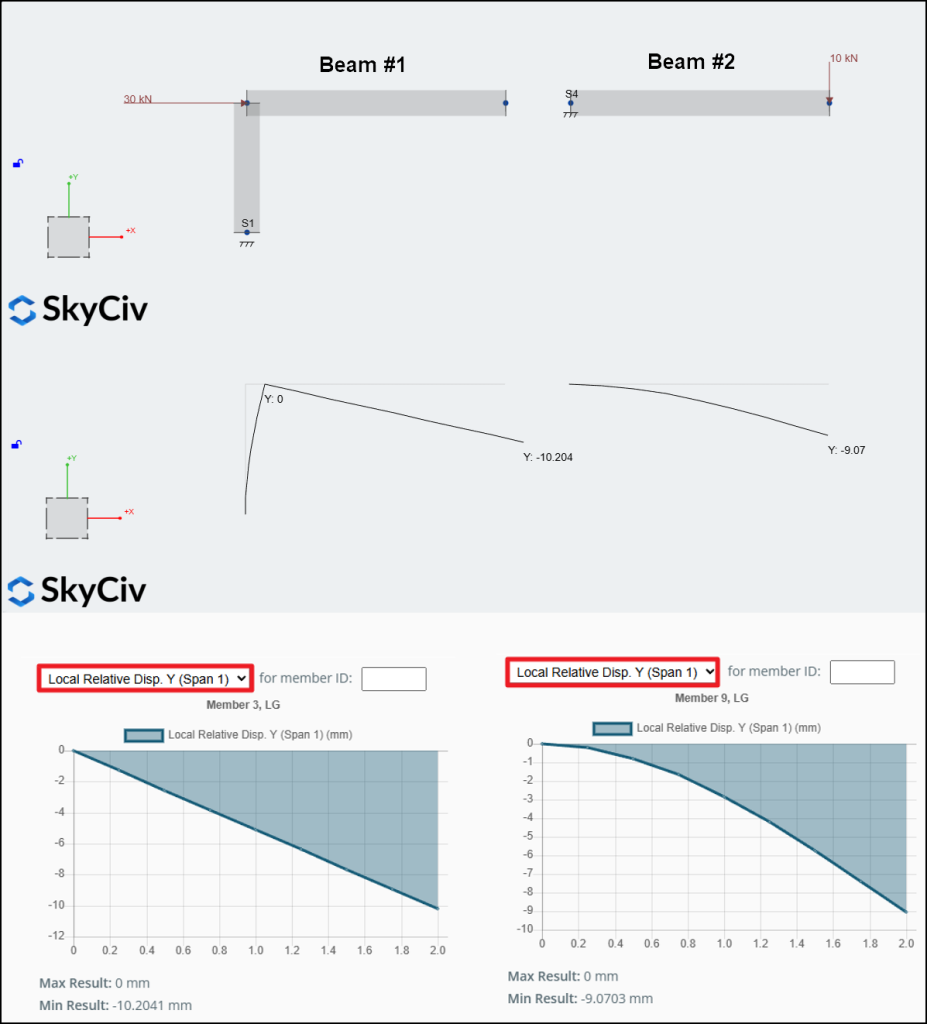

The figure below illustrates the concept:

• Fascio #1: The tip displacement is caused mainly by rigid-body motion, not by internal strain. Theoretically, this should give a relative displacement of 0 mm and an absolute displacement of 10.2 mm. Tuttavia, because the member is detected as a cantilever, SkyCiv reports a relative displacement of 10.2 mm at the tip.
• Fascio #2: SkyCiv corrisponde al comportamento teorico. La flessione interna dell'elemento produce uno spostamento della punta di 9.07 mm, che è lo stesso sia per il valore relativo che per quello assoluto.

La regolazione dello spostamento relativo dei cantilever in modo che corrisponda allo spostamento assoluto consente il controllo della funzionalità, che controlla il rapporto tra campata e deflessione rispetto allo spostamento relativo, rimanere accurati in entrambi i casi.

Rilevamento automatico del cantilever

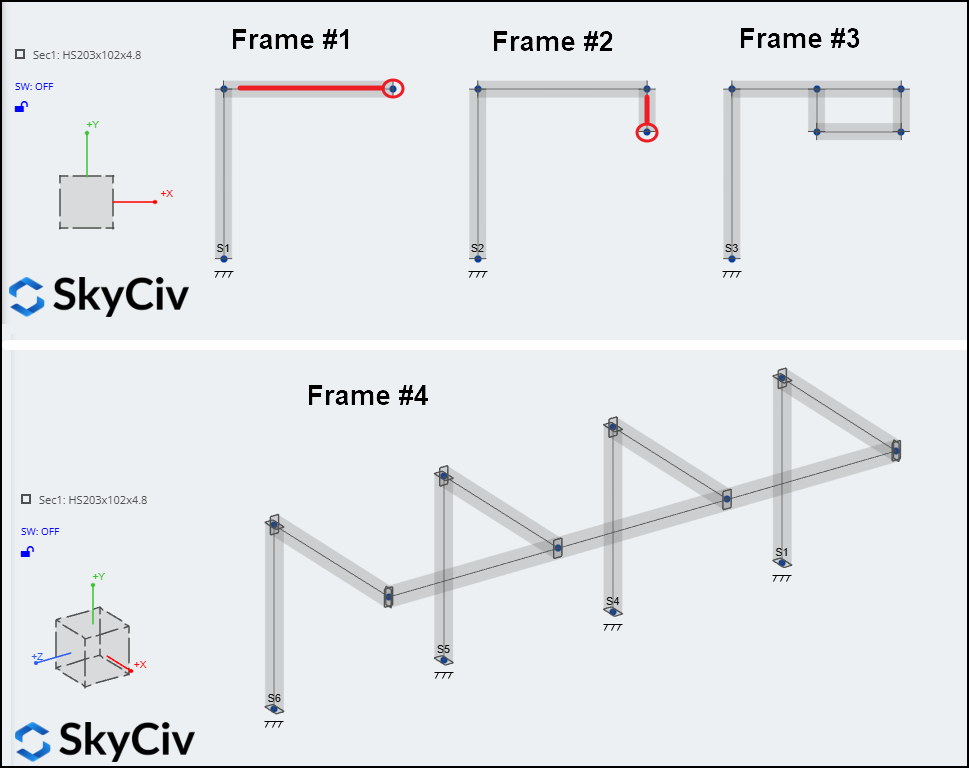

L'algoritmo di rilevamento del cantilever in SkyCiv è abbastanza semplice: Se un membro ha un'estremità libera senza altri membri collegati, sarà considerato un cantilever. Gli utenti dovrebbero rivedere i limiti di deflessione quando hanno a che fare con disposizioni più complesse in cui ulteriori membri si collegano all'estremità libera di un membro a sbalzo. Nell'esempio qui sotto, le punte libere e gli elementi a sbalzo sono visualizzati in rosso:

• Telaio 1: Solo la trave orizzontale viene rilevata automaticamente come sbalzo, anche se alcuni potrebbero obiettare che anche la colonna si comporta come tale.
• Telaio 2: Non vengono rilevati né la trave né la colonna, ma l'elemento sospeso è considerato a sbalzo.
• Telaio 3: Non vengono rilevati membri a sbalzo.
• Telaio 4: Non vengono rilevati membri a sbalzo.

Come affermato in precedenza, in tutti e quattro i casi, gli utenti devono prestare attenzione nell'interpretazione dei risultati.
