Dettagli e parametri del modello
Determina gli spostamenti di un guscio emisferico sottoposto a carichi di trazione e compressione concentrati in due direzioni radiali ortogonali.
Solo un quarto di modello può essere analizzato a causa della simmetria.

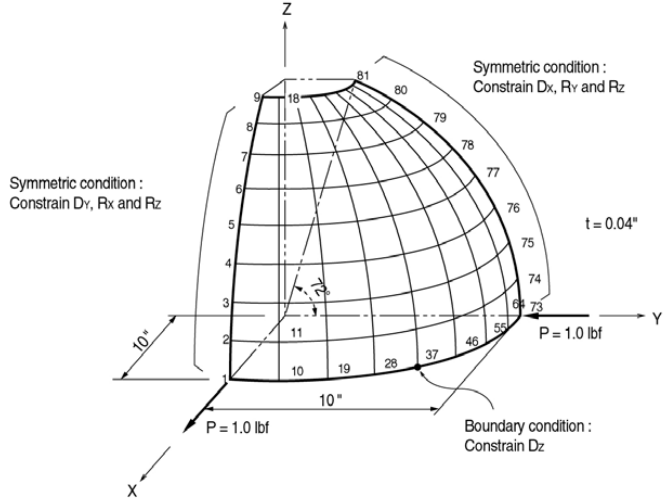

Geometria strutturale
- Tipo di analisi
3-D analisi statica - Dimensione
Raggio: 10.0 pollici - Tipo di piastra
Mindlin Plane Stress - Materiale
Acciaio strutturale
Modulo di Young: 68250 KSI
Rapporto di Poisson: 0.3 - Proprietà elemento
Spessore della piastra: 0.04 pollici - Supporti di confine
nodi 1 – 9: Vincola Dy, Rx e Rz. (Simmetrico rispetto al piano X-Z)
nodi 73 – 81: Vincola Dx, Ry e Rz. (Simmetrico rispetto al piano Y-Z)
Nodo 37: Vincola Dz. (Per impedire il movimento del corpo rigido nella direzione Z.) - Carichi
Un carico concentrato, 1.0 lbf viene applicato al nodo 1 nella direzione X.
Un carico concentrato, 1.0 lbf viene applicato al nodo 73 nella direzione -Y

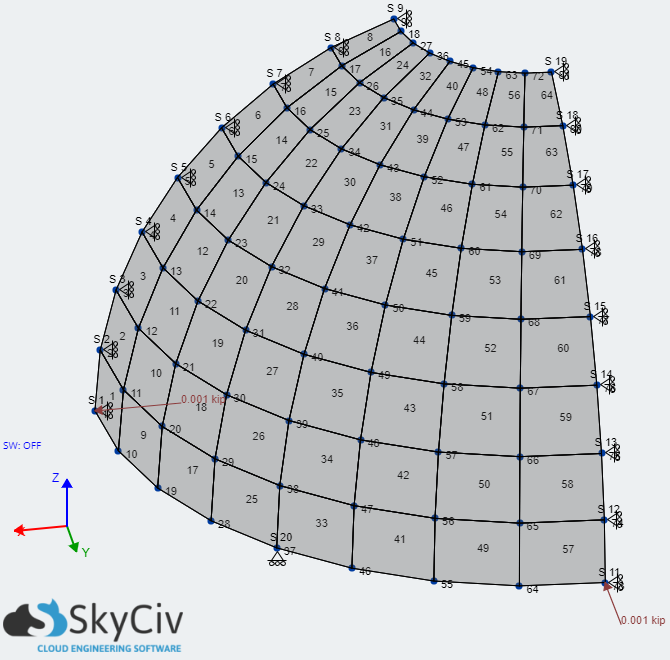

Modello di analisi
risultati

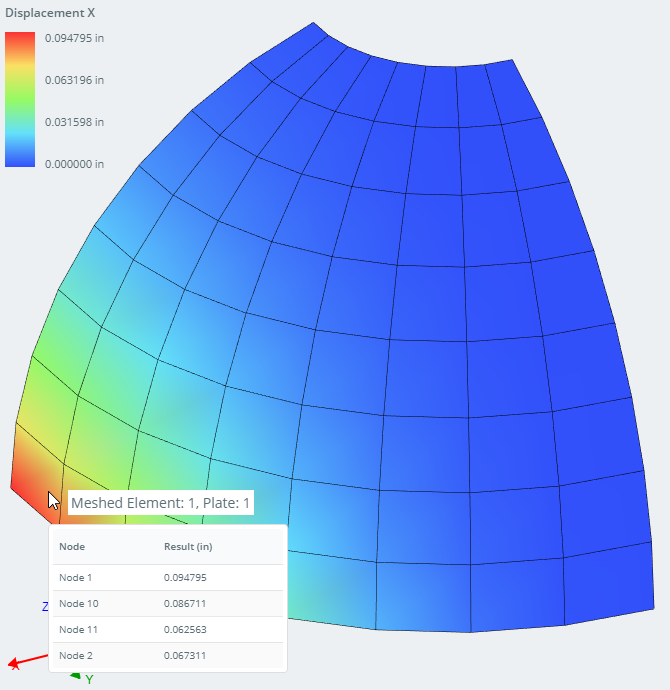

Spostamenti X della struttura (Nodo 1)

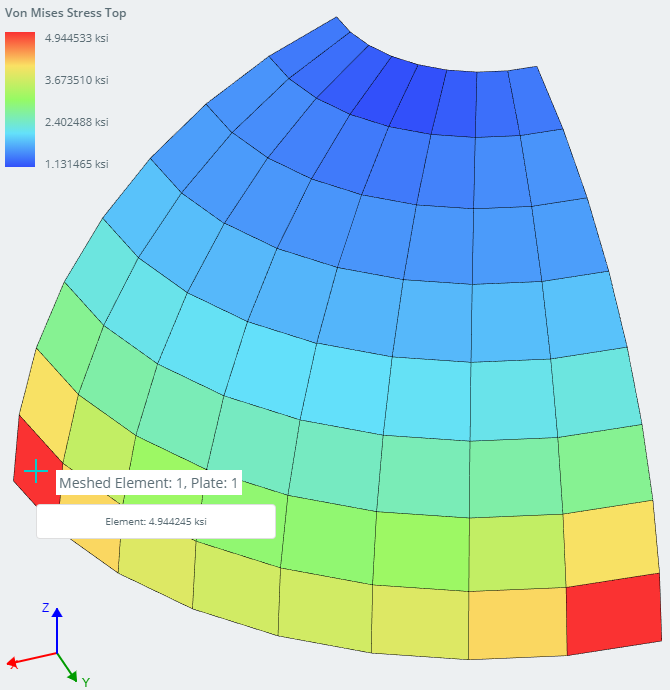

Von Mises Stress della struttura (Elemento 2)
Confronto dei risultati
| Risultato | Posizione | SkyCiv | Teorico | Differenza 1 | Terzo 2 | Differenza 2 |
| Cilindrata massima X (pollici) | Nodo 1 | 0.094795 | 0.094000 | 0.85% | 0.094789 | 0.01% |
| Max Von Mises Stress – Elemento (KSI) | Elemento 1 Superiore | 4.944245 | 4.989211 | 0.90% |
Riferimento
MacNeal, R. H. e Harder, R. C., “Serie standard proposta di problemi per testare l'accuratezza agli elementi finiti”, Elementi finiti in analisi e progettazione 1, 1985, pp. 3-20, NorthHolland.
Considerazioni extra
- Questo modello di verifica è stato creato e verificato 26 aprile 2020. Da questa data, il risolutore di lastre e il software S3D potrebbero essere stati ulteriormente migliorati per ottenere una maggiore precisione.
- Le piastre non sono elementi esatti come elementi trave e telaio e quindi la rete gioca un ruolo enorme nei risultati. Cerca sempre di utilizzare una mesh strutturata quando è possibile farlo.
- I risultati tra software non saranno mai esattamente gli stessi poiché vengono utilizzati elementi diversi e la natura delle lastre è approssimativa
