Utilizzo del generatore di carico SkyCiv in EN 1991-1-4 Calcoli del carico del vento

Per calcolare le pressioni di carico del vento per una struttura utilizzando SkyCiv Load Generator, il processo consiste nel definire prima il codice di riferimento. Da li, il flusso di lavoro consiste nel definire i parametri nella scheda Progetto, Scheda sito, e scheda Edificio, rispettivamente. Tuttavia, gli utenti gratuiti possono utilizzare il calcolo solo per un tetto a due falde e un tetto a falde aperte/a doppia falda per un massimo di 3 risolve a settimana. Con un Account professionale o acquistando il modulo generatore di carico autonomo, Puoi usare tutte le caratteristiche di questo calcolo per tutto il tempo che desideri È possibile acquistare il modulo autonomo tramite questo collegamento.

Registrati per un account professionale oggi

I paesi supportati per EN 1991-1-4 i calcoli in questo modulo sono i seguenti:

• Belgio
• Repubblica Ceca
• Danimarca
• Finlandia
• Francia e territori francesi
• Germania
• Grecia
• Irlanda
• Italia
• Lussemburgo
• Paesi Bassi
• Polonia
• Portogallo
• Romania
• San Marino
• Istanbul
• Slovacchia
• Slovenia
• Regno Unito

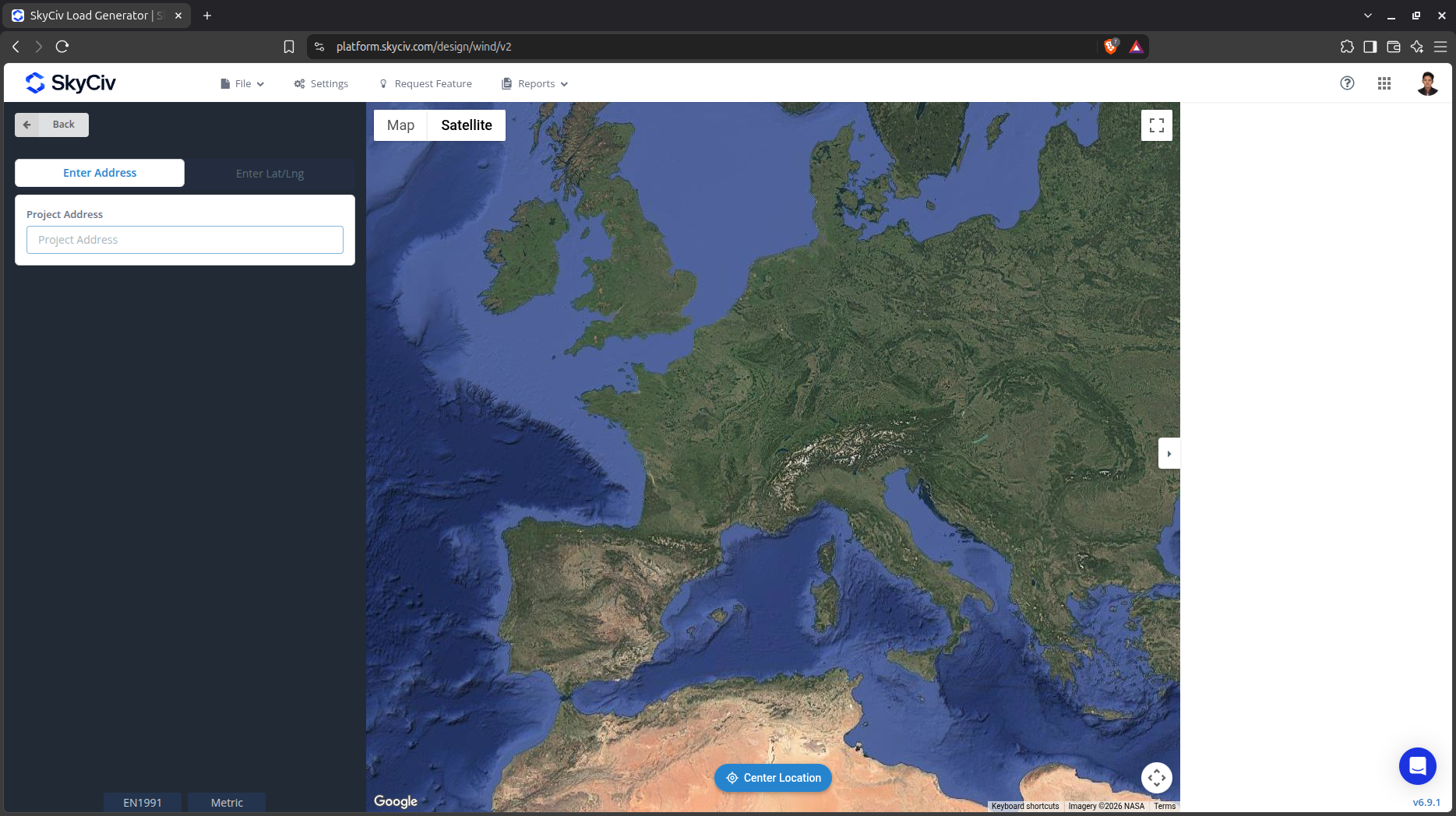

figura 1. Interfaccia utente del generatore di carico SkyCiv.

Dati del sito

Gli utenti possono ottenere la velocità del vento per posizione in qualsiasi momento dal database gratuito della mappa della velocità del vento di SkyCiv. Utilizzando EN 1991-1-4, devi solo inserire l'indirizzo della struttura situata in uno qualsiasi dei paesi supportati. I parametri necessari verranno visualizzati in base all'allegato nazionale che disciplina l'ubicazione della struttura. Per spiegarlo ulteriormente, noi useremo Londra, UK come indirizzo arbitrario. È inoltre possibile ignorare la velocità del vento di base per ottenere una pressione del vento di progetto più appropriata.

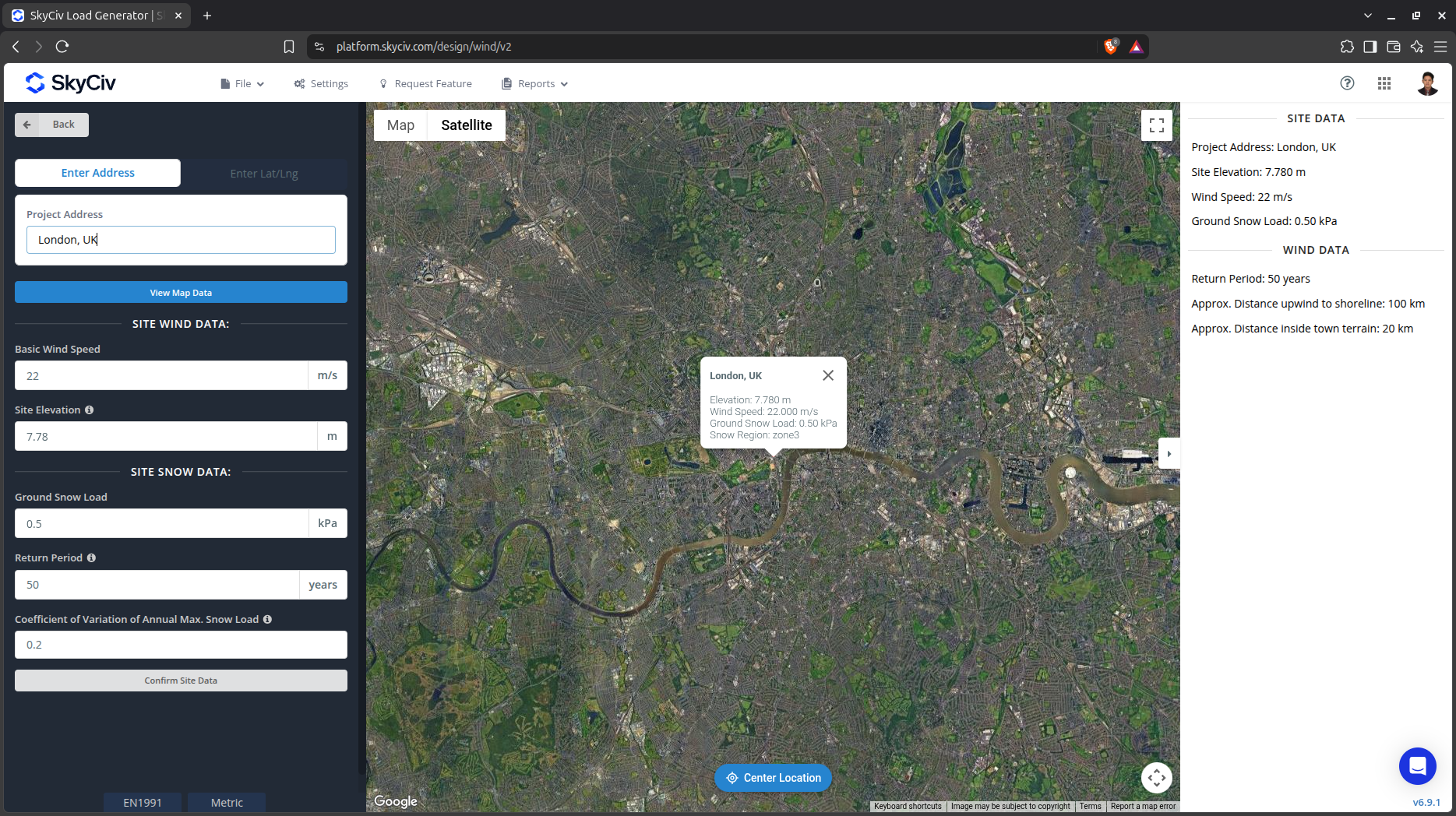

figura 2. Dati del sito di SkyCiv Load Generator.

SkyCiv ha digitalizzato la mappa secondo lo standard tascabile. Questo significa, puoi semplicemente entrare nella posizione del sito e il software tirerà automaticamente le velocità del vento in base a questo input. Il software utilizzerà il nostro interpolatore interno per calcolare i valori tra i contorni, per garantire che nei progetti vengano utilizzate velocità del vento precise.

Prova il nostro generatore di carico gratuito

Parametri di input del sito per il calcolo del carico del vento

adottato a causa della posizione della struttura – Utilizzato per ottenere la velocità del vento più vicina in base alla regione del vento e al paese
Velocità del vento di base – la velocità del vento di base fondamentale da utilizzare nel calcolo della pressione del vento di progetto. Questo viene determinato automaticamente in base all'indirizzo del progetto e può essere modificato dall'utente
Elevazione del sito – se richiesto dall'Allegato Nazionale, utilizzato nel calcolo del fattore di altitudine c_alt

Una volta completati i parametri di cui sopra, ora possiamo procedere alla sezione Dati Struttura.

Dati della struttura

I dati della struttura e i parametri del vento e della neve sono separati in diverse sezioni. È necessario definire prima il Struttura stai analizzando. Proprio adesso, le strutture disponibili per EN 1991 sono come segue:

• Edificio: supporta il seguente profilo del tetto:
  • Doppio passo, anca, Monotono
  • Apri Duopitch, Apri Monoslope
• Cartello

• polacchi

In questa documentazione, ci concentreremo sulla struttura dell'edificio.

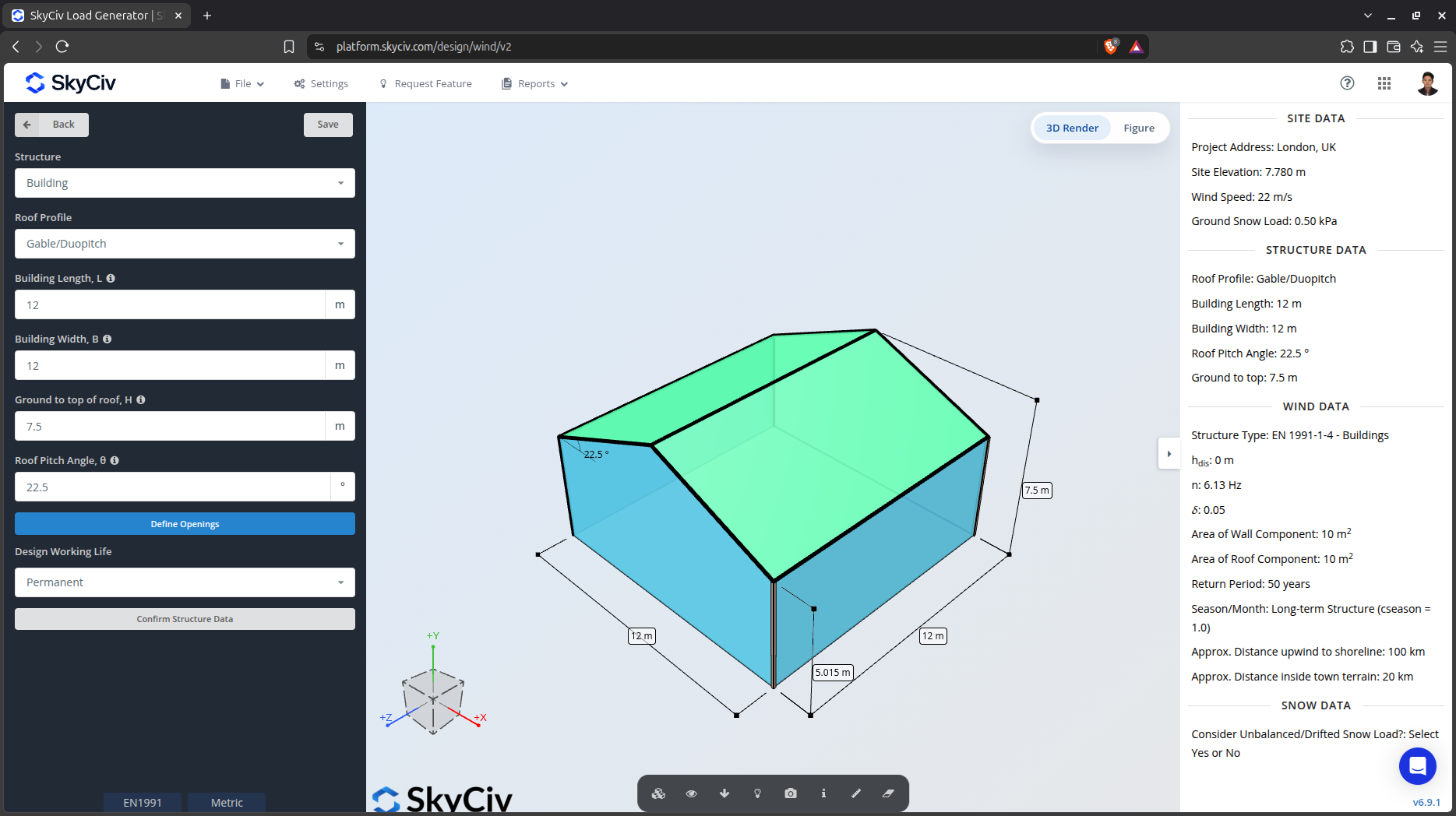

Per la struttura dell'edificio, dobbiamo riempire le dimensioni della struttura come mostrato nella figura dell'edificio sopra. Le opzioni per i profili del tetto sono le seguenti:

• Timpano/Duopich
• Monoslope/Monopitch
• anca
• Lanciato (doppia falda aperta)
• Apri Monoslope

Per utenti gratuiti, per l'edificio sono disponibili solo timpano e tetto spiovente. Dopo aver completato tutti gli input dei dati della struttura, è possibile visualizzare la struttura cliccando il 3D Render sul lato destro. Inoltre, si noti che la lunghezza dell'edificio è definita come la dimensione parallela alla direzione del vento (come mostrato nella freccia) e la lunghezza dell'edificio è perpendicolare alla direzione del vento

Parametri di input della struttura per il calcolo del carico del vento

Profilo del tetto – Utilizzato nei valori del coefficiente di pressione in base al profilo del tetto selezionato e all'angolo di inclinazione del tetto
Lunghezza dell'edificio – la dimensione parallela alla direzione del vento come definita nella norma EN 1991-1-4. Utilizzato nel calcolo dei coefficienti di pressione
Larghezza edificio – la dimensione perpendicolare alla direzione del vento come definita nella norma EN 1991-1-4. Utilizzato nel calcolo dei coefficienti di pressione
Altezza dal suolo alla sommità del tetto – la dimensione della struttura da terra all'apice del tetto. Utilizzato nel calcolo della pressione cinetica
Angolo di inclinazione del tetto – la pendenza del tetto in gradi. Utilizzato nel calcolo dei coefficienti di pressione

Una volta completati i parametri di cui sopra, ora possiamo procedere alla sezione Parametri del carico del vento.

Dati sul vento

Per procedere con il nostro calcolo del carico del vento, dobbiamo prima selezionare la casella di controllo accanto al pulsante Carico del vento. Per impostazione predefinita, questo viene controllato quando sono stati definiti i dati del vento del sito.

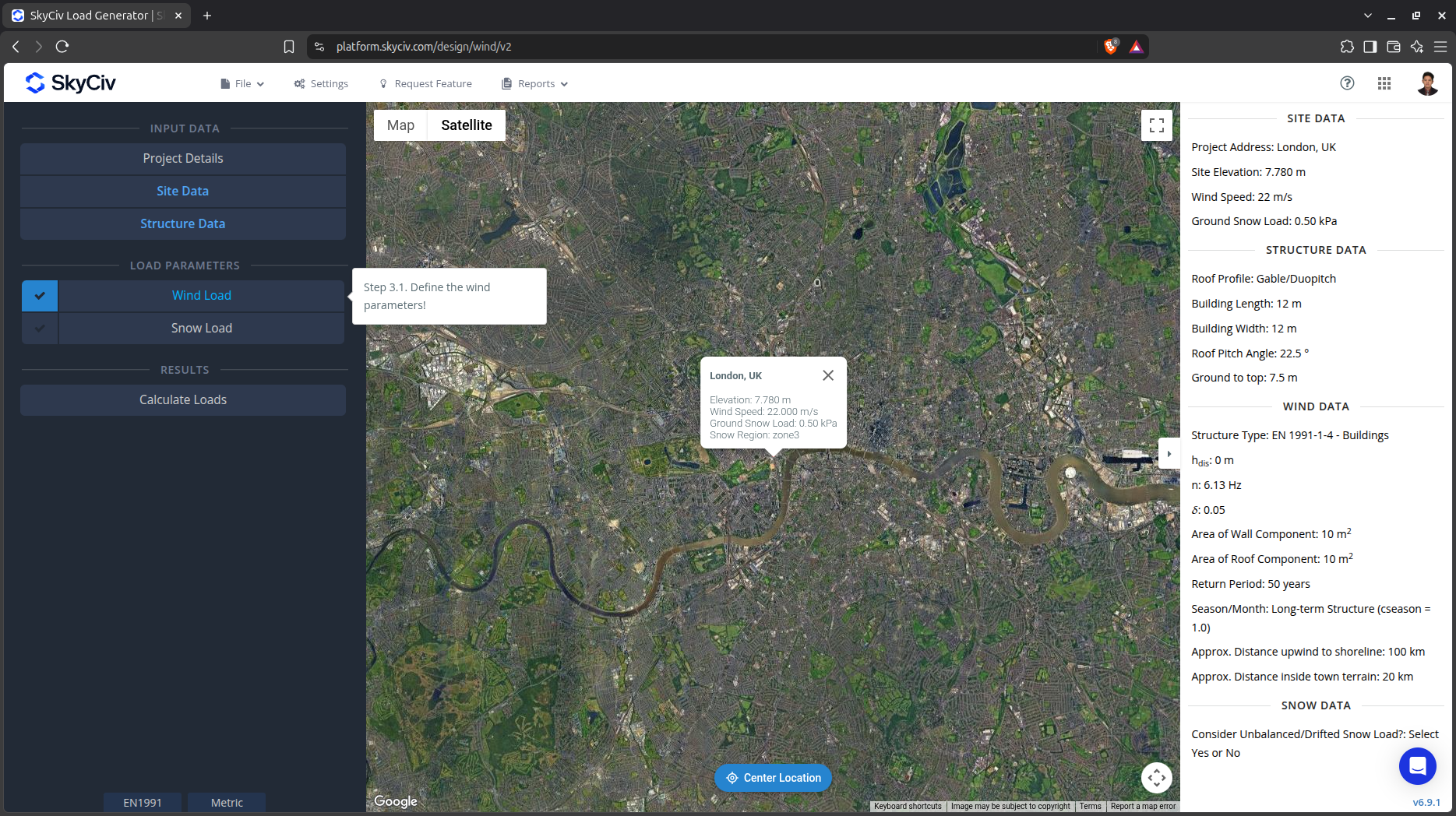

figura 4. Casella di controllo per i dati sul carico del vento.

Il prossimo passo, è definire il file adottato a causa della posizione della struttura. Questo parametro viene utilizzato per ottenere la bolina (lato sinistro) e sottovento (lato destro) elevazioni del suolo da calcolare Fattore orografia, c_Il e fattore di direzione, c_{a te} rappresentato da un settore di 30 gradi.

Parametri di input della topografia

adottato a causa della posizione della struttura – utilizzato per ottenere la bolina (lato sinistro) e sottovento (lato destro) elevazioni del suolo da calcolare Fattore orografia, c_Il e fattore di direzione, c_{a te}
Categoria terreno – Utilizzato nel calcolo di Fattore di rugosità c_r. Si assume che sia omogeneo per ciascuna direzione della sorgente del vento
Stagione/Mese – Utilizzato per determinare il fattore stagione . Obbligatorio per il Belgio, Irlanda, e Regno Unito
Tipo di terreno – Opzioni per selezionare Appartamento, Collina, Scarpata, Cresta
H – Altezza dell'ostruzione/terreno. Per il tipo di terreno è impostata un'opzione diversa da Terreno pianeggiante, questo viene utilizzato per calcolare il Fattore orografia, c_Il
Lu – Distanza orizzontale dalla base sopravento dell'ostacolo alla sua sommità. Per il tipo di terreno è impostata un'opzione diversa da Terreno pianeggiante, questo viene utilizzato per calcolare il Fattore orografia, c_Il
Ld – Distanza orizzontale dalla sommità dell'ostruzione alla base sottovento. Per il tipo di terreno è impostata un'opzione diversa da Terreno pianeggiante, questo viene utilizzato per calcolare il Fattore orografia, c_Il
x – Distanza orizzontale della struttura dal vertice dell'ostruzione, con il picco come punto di riferimento. Per il tipo di terreno è impostata un'opzione diversa da Terreno pianeggiante, questo viene utilizzato per calcolare il Fattore orografia, c_Il
Distanza controvento rispetto alla linea costiera – (per BS/IS EN 1991-1-4) utilizzato per il calcolo della Fattore di rugosità c_r
Distanza all'interno del territorio cittadino – (per BS/IS EN 1991-1-4) utilizzato per il calcolo della Fattore di rugosità c_r
Altezza di spostamento – (per BS/IS EN 1991-1-4) utilizzato per il calcolo della Fattore di rugosità c_r

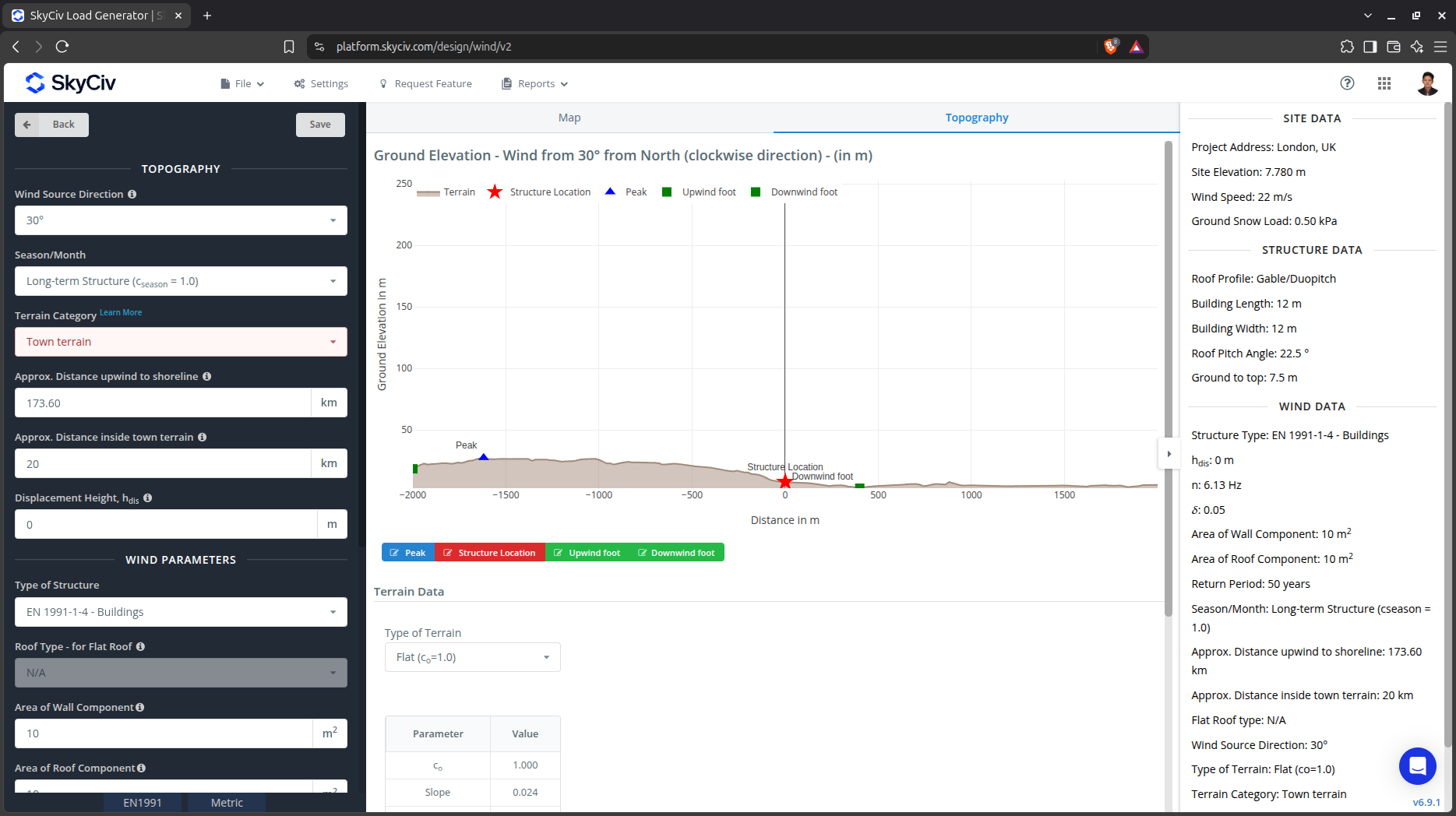

figura 5. Dati di altitudine da Google Maps per bolina (sinistra) e lato sottovento (giusto).

Ottieni il modulo generatore di carico autonomo

Parametri di input del vento

Tipo di struttura – È necessario impostarlo su EN 1991 Costruzioni per doppia falda, tetto a falda unica e a padiglione; e e 1991 Tetto a tettoia per doppia falda aperta e monofalda aperta
Tipo di tetto – per tetto piano – (Per doppia falda, tetto a falda unica e a padiglione) Applicabile solo per doppia inclinazione, Tetto a falda unica e a padiglione con angolo di inclinazione del tetto inferiore a 5 gradi. Le opzioni da definire sono l'altezza del parapetto, Raggio di gronda curva, Angolo della grondaia della mansarda in base al tipo di tetto piano selezionato
Area del componente della parete – utilizzato nel calcolo del coefficiente di pressione esterna c_sopra
Area del componente del tetto – utilizzato nel calcolo del coefficiente di pressione esterna c_sopra
Frequenza naturale della struttura, n – Formula indicativa pari a 46/h come da Equazione F.2 della EN 1991-1-4. Utilizzato nel calcolo del fattore dinamico c_d
Decremento logaritmico totale dello smorzamento – Utilizzato nel calcolo del fattore dinamico c_d
Elevazione del piano – Poiché la pressione del vento che agisce sopravvento è di natura parabolica, questo viene utilizzato per approssimare questa pressione assegnando più pressioni rettangolari che agiscono sulla parete tra il livello

Dopo che tutti questi parametri sono stati definiti, il passaggio successivo consiste nel fare clic su Calcola carichi nella parte in alto a destra dell'interfaccia utente.

risultati

Una volta definiti tutti i parametri, facendo clic sul pulsante Calcola carichi si otterrà il risultato mostrato di seguito:

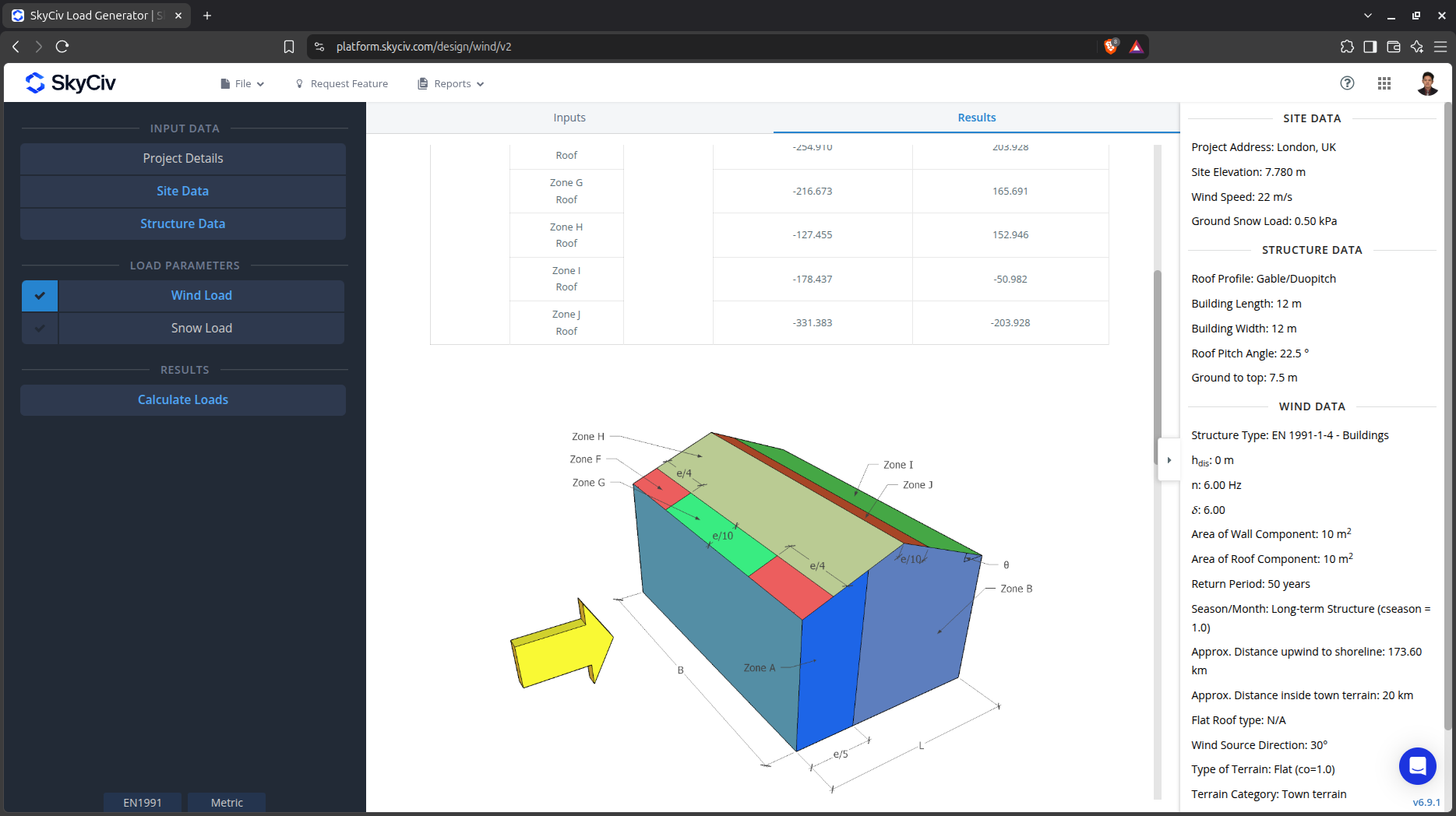

figura 6. Risultati del vento per l'edilizia

I risultati riepilogati vengono visualizzati sul lato destro dello schermo. Altri risultati sono mostrati nel rapporto dettagliato che può essere utilizzato per verificare le pressioni calcolate.

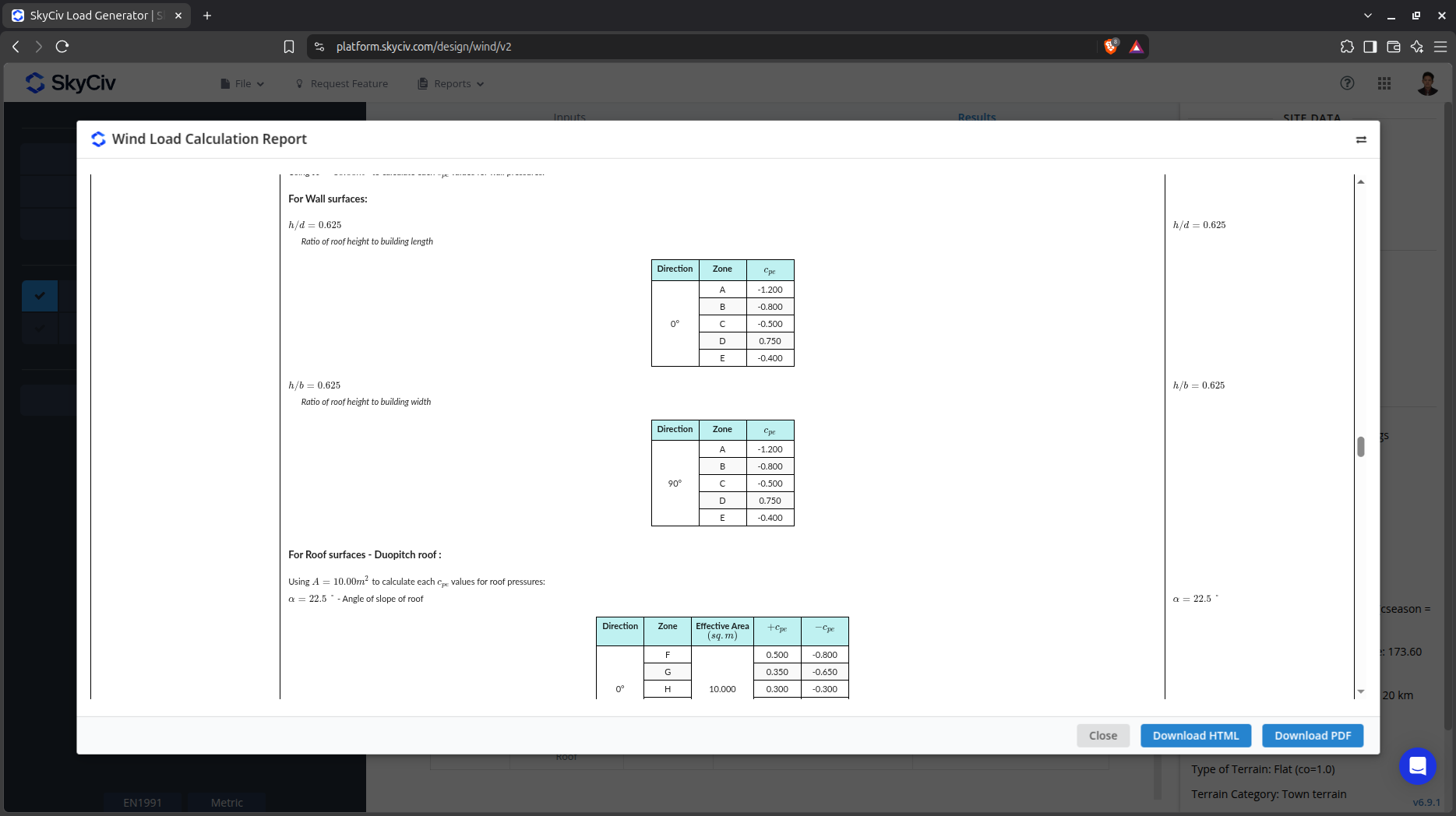

Calcolo dettagliato

È possibile accedere ai calcoli dettagliati del carico del vento solo da Utenti di account professionali e coloro che hanno acquistato il modulo generatore di carico autonomo. Tutti i parametri e le ipotesi utilizzate nel calcolo vengono visualizzati sul report per renderlo trasparente per l'utente. È possibile scaricare un esempio di calcolo dettagliato tramite i seguenti collegamenti:

NEL 1991 Costruzione
NEL 1991 Tettoia

Registrati per un account professionale oggi

Ottieni il modulo generatore di carico autonomo

Per risorse aggiuntive, puoi usare questi link come riferimento:

• NEL 1991-1-4 Esempio di calcolo del carico del vento
• Mappa della velocità del vento per codice postale
