Generatore di carico integrato con Structural 3D

L'integrazione tra SkyCiv Structural 3D e Load Generator aiuta a colmare il divario tra il calcolo del carico e l'applicazione del carico. Con questa integrazione, gli utenti possono generare automaticamente i carichi nel modulo Load Generator, quindi applicarli direttamente al loro modello in Structural 3D. Questa funzionalità è integrata direttamente in Structural 3D, quindi non c'è bisogno di andare prima a nessun modulo separato. Successivamente, SkyCiv consiglia di completare la fase di modellazione della struttura prima di impegnarsi in qualsiasi applicazione del generatore di carico, in quanto aumenterà la precisione complessiva del processo.

I seguenti tipi di carichi generati dal codice sono disponibili per essere applicati direttamente ai modelli in Structural 3D

  • Carichi del vento
  • Carichi di neve
  • Carichi sismici (in via di sviluppo)

Prima di entrare in questo articolo, SkyCiv consiglia vivamente di consultare la documentazione del software su Modellazione in 3D strutturale, l'Area & Carichi del vento, così come avere familiarità con l'uso dello standalone Generatore di carico, poiché tutte queste funzioni sono rilevanti. Questa documentazione si concentrerà sull'applicazione dei carichi utilizzando la versione integrata del generatore di carico mentre si opera in Structural 3D. conseguentemente, questa documentazione non approfondirà come calcolare ogni singolo carico, poiché dipendono molto dal codice che stai utilizzando. Come accennato, si prega di passare attraverso collegato documentazione sul generatore di carico e il regolamento edilizio vigente, prima di leggere questo articolo.

Per utilizzare il generatore di carico integrato, finisci di modellare la tua struttura, poi vai a Carichi di area nella scheda di immissione a sinistra mentre si opera in Structural 3D. Poi, clicca sul rosso Generatore di carico pulsante.

Immagine dello schermo 2019-12-05 a 5.23.03 pomeridiano

Nota: Più semplice è la struttura, più semplice sarà l'applicazione integrata. Più complesso è il modello, meno accurata sarà l'applicazione dei carichi.

Applicazione dei carichi del vento dal generatore di carico



A prima vista noterai che la versione standalone completa del generatore Wind Load ora si trova sul lato di input sinistro dello schermo. Gli utenti godono di tutte le stesse funzionalità nella versione integrata come nella versione standalone. Cose come il salvataggio dei calcoli e la stampa dei rapporti sul sito e sul carico del vento possono essere eseguite qui. Nel generatore di carico integrato, il modello strutturale 3D verrà sempre visualizzato sul lato destro dello schermo.

Immagine dello schermo 2019-12-05 a 5.32.05 pomeridiano

Mentre passi attraverso gli input come nella versione standalone, noterai che alcune cose verranno compilate automaticamente, grazie alla presenza del tuo modello in questo formato integrato. Per esempio, una volta arrivato al Dati di costruzione parte e hanno selezionato alcune delle opzioni di classificazione o tipo di edificio (a seconda della versione del codice), la maggior parte delle dimensioni dell'edificio e degli angoli del tetto verranno compilati automaticamente in base alla geometria del modello. Tutti i campi in Dati di costruzione o Dati del sito può essere regolato anche manualmente.

Immagine dello schermo 2019-12-05 a 5.39.18 pomeridiano

Una volta che tutti gli input disponibili sono soddisfacenti, clicca sul Genera carichi pulsante. Il risolutore proverà quindi a prendere i carichi generati dal generatore di carico integrato, e applicali direttamente alla tua struttura. Ogni valore di pressione secondo una faccia della struttura (ancora, a seconda del codice applicabile) sarà identificato da una serie di nodi. Questi nodi si trovano nel file ID nodo colonna, e sono responsabili di delineare le dimensioni di ciascuna pressione. Ognuna di queste sequenze di nodi può essere modificata per applicare quel carico del vento a qualsiasi faccia tu voglia.

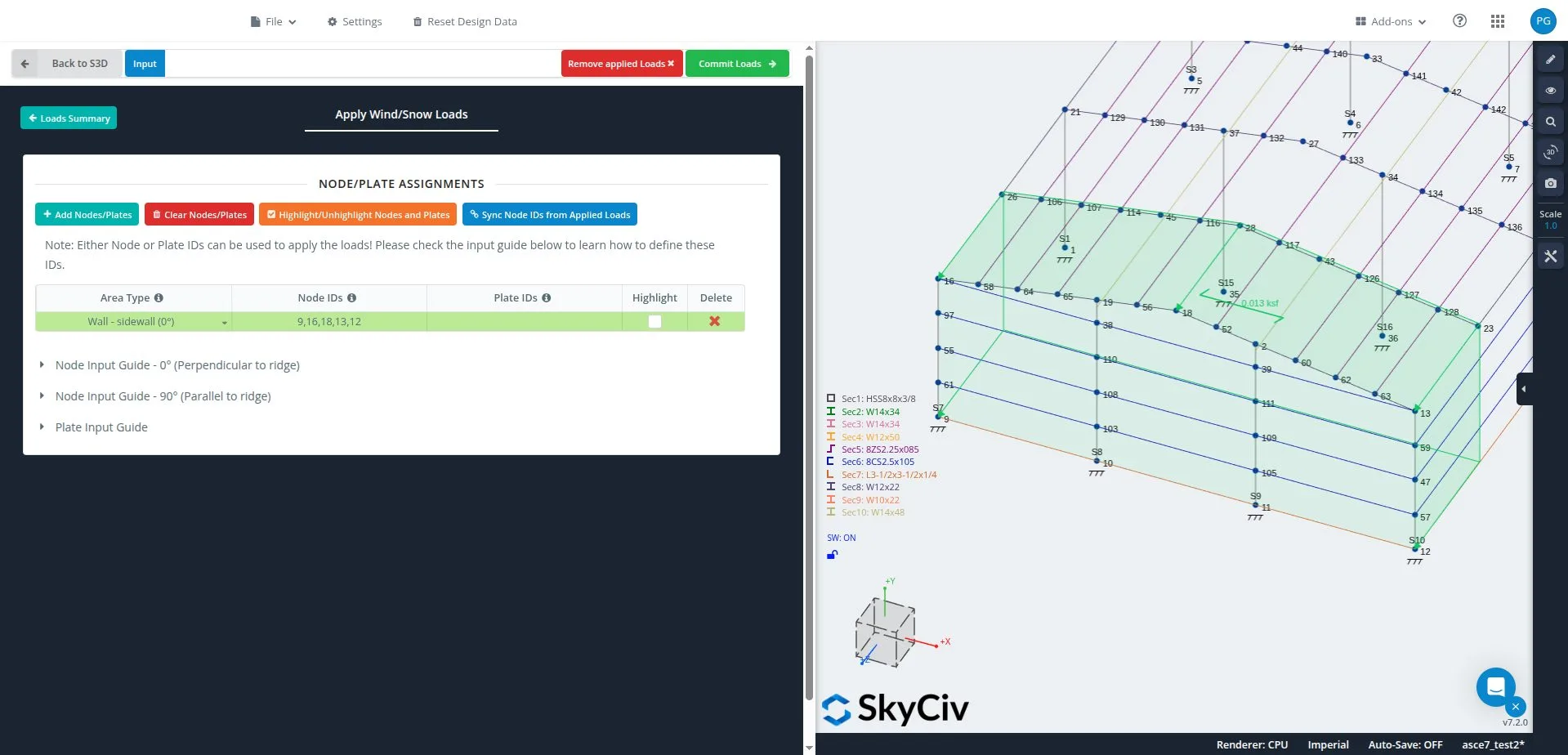

Immagine dello schermo 2019-12-05 a 5.42.23 pomeridiano

Dovresti vedere che i carichi che è stato possibile generare e applicare verranno visualizzati nello spazio del modello 3D direttamente sul tuo modello. Ogni caso di carico verrà visualizzato contemporaneamente, quindi potrebbe essere più difficile vedere cosa sta succedendo. Contemporaneamente all'apertura del generatore, è possibile attivare e disattivare i diversi casi di carico nonché nascondere o isolare i membri nello spazio modello utilizzando le stesse impostazioni di visibilità e gli stessi strumenti disponibili in Structural 3D.

generatore di carico

Se il risolutore di SkyCiv non è stato in grado di creare un collegamento diretto tra il tuo modello e i carichi del vento generati, quell'istanza verrà lasciata vuota, e dovrai inserire questi valori di nodo manualmente. Più semplice è il modello, minore è l'inserimento manuale richiesto, e viceversa.

generatore di carico 2Perché i carichi del vento generati assumono la forma di Carichi del vento della colonna, possono sempre essere visualizzati e regolati individualmente come qualsiasi altro Carico dell'area andando alla scheda Area Loads sul lato sinistro e quindi facendo clic su Datasheet:

generatore di carico 3

Un nota importante sui carichi del vento generati:

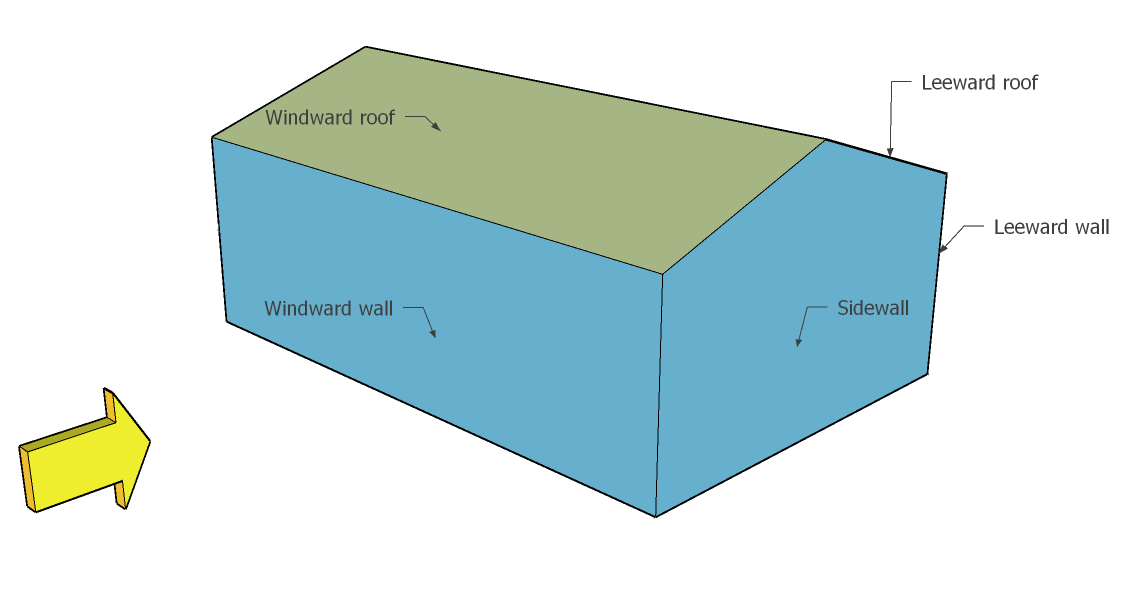

Tutti i carichi del vento generati assumono la forma di Carichi del vento della colonna (discusso nella documentazione dei carichi di superficie) mentre è presente in Structural 3D. A causa di ciò, l'ordine dei nodi immessi in ciascun campo è importante. Carichi del vento della colonna distribuire ai membri successivi utilizzando la distribuzione unidirezionale. I primi due nodi indicano il Direzione dell'intervallo: fondamentalmente la direzione delle aste vincolate all'interno del carico che dovrebbe vedere il carico distribuito dell'asta.

SkyCiv altamente raccomanda controllando il “Esempio: Carichi del vento della colonna” sezione del Area e carichi del vento Articolo della documentazione software per informazioni più approfondite al riguardo.

Applicazione dei carichi da neve generati — Prossimamente!

Applicazione dei carichi sismici generati — Prossimamente!

Modifica o ripristino dei carichi

Se in qualsiasi momento durante l'applicazione di questi carichi generati automaticamente si desidera modificare i valori dei parametri sottostanti, o ricominciare, puoi farlo. Per modificare o ripristinare i carichi, vai a Carichi di area > Generatore di carico come se dovessi applicare i carichi in primo luogo, e dovresti vedere questo messaggio:

Immagine dello schermo 2019-12-05 a 5.04.35 pomeridiano

  • Ricominciare da capo, colpire il Ripristina pulsante.
  • Per regolare i valori per i carichi calcolati in precedenza, colpire il Usa dati precedenti pulsante.

Entrambe le opzioni ti riporteranno alla pagina del generatore di carico integrato. Per apportare eventuali modifiche applicabili al modello, assicurati di colpire il Genera carico pulsante di nuovo. Nota anche, il piccolo “X” pulsante che si trova accanto al Pulsante Genera caricamento eliminerà tutti i carichi generati automaticamente dal modello.
