  4. Struttura a due piani

Struttura a due piani

Panoramica

The purpose of this test case is to validate some of the analysis of a typical structure with both concrete and steel elements, specificamente:

  • Deflessione
  • Forze / Moments
  • Analisi lineare

I risultati 3D strutturali sono stati confrontati con un software di analisi di terze parti.

Configurazione del modello

The structure is a 75-node, 143-struttura del telaio del membro sostenuta da supporti appuntati. The building consists of rectangular concrete sections and trusses comprised of L-3x3x1/4 sections.

Punti di valutazione: 10
Risolvi il tipo: Analisi lineare

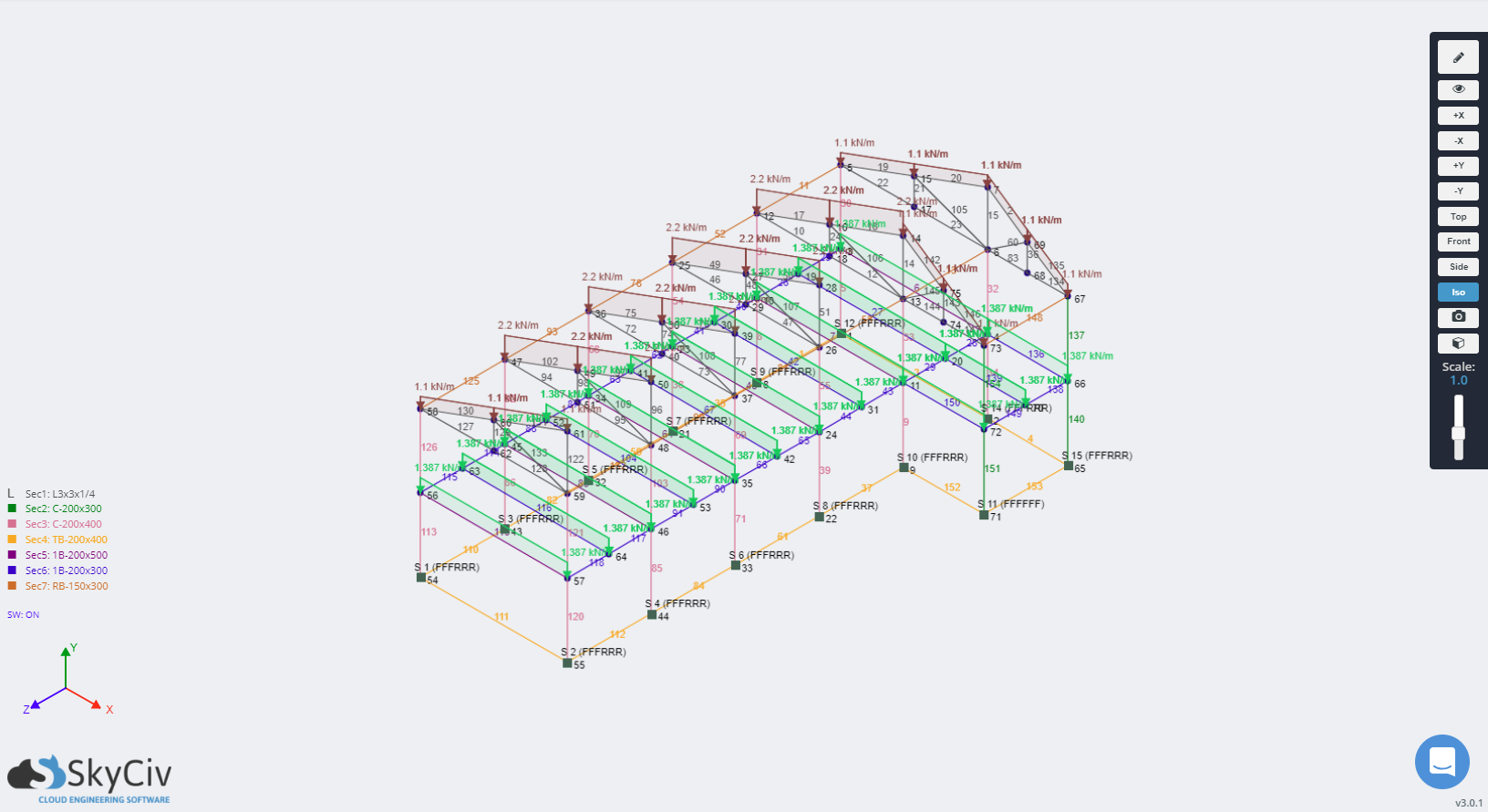

Two-storey structure

Risultati dell'analisi

Risultato Posizione SkyCiv Terzo Differenza
Momento Z Membro 6, End Node -23.14527 kN-m -23.12560 kN-m -0.08506%
Momento Y Membro 113, Avvia Node -3.49773 kN-m -3.49770 kN-m -0.000858%
Shear Y Membro 41, End Node -19.33509 kN -19.33526 kN 0.00088%
Shear Z Membro 120, Avvia Node -2.02810 kN -2.02741 kN 0.03403%
Reazione Y Nodo 9 125.21598 kN 125.79432 kN -0.45975%
Reazione Y Nodo 32 102.17532 kN 102.17130 kN 0.00393%
Deflessione X Nodo 39 0.12077 mm 0.12125 mm -0.39588%
Deflessione Y Nodo 42 -0.50116 mm -0.50114 mm 0.00399%
Rotazione Z Nodo 61 0.00483 lavoro 0.00483 lavoro 0.00000%
Rotazione X Nodo 14 0.00273 lavoro 0.00274 0.36496%

Screenshot dei risultati

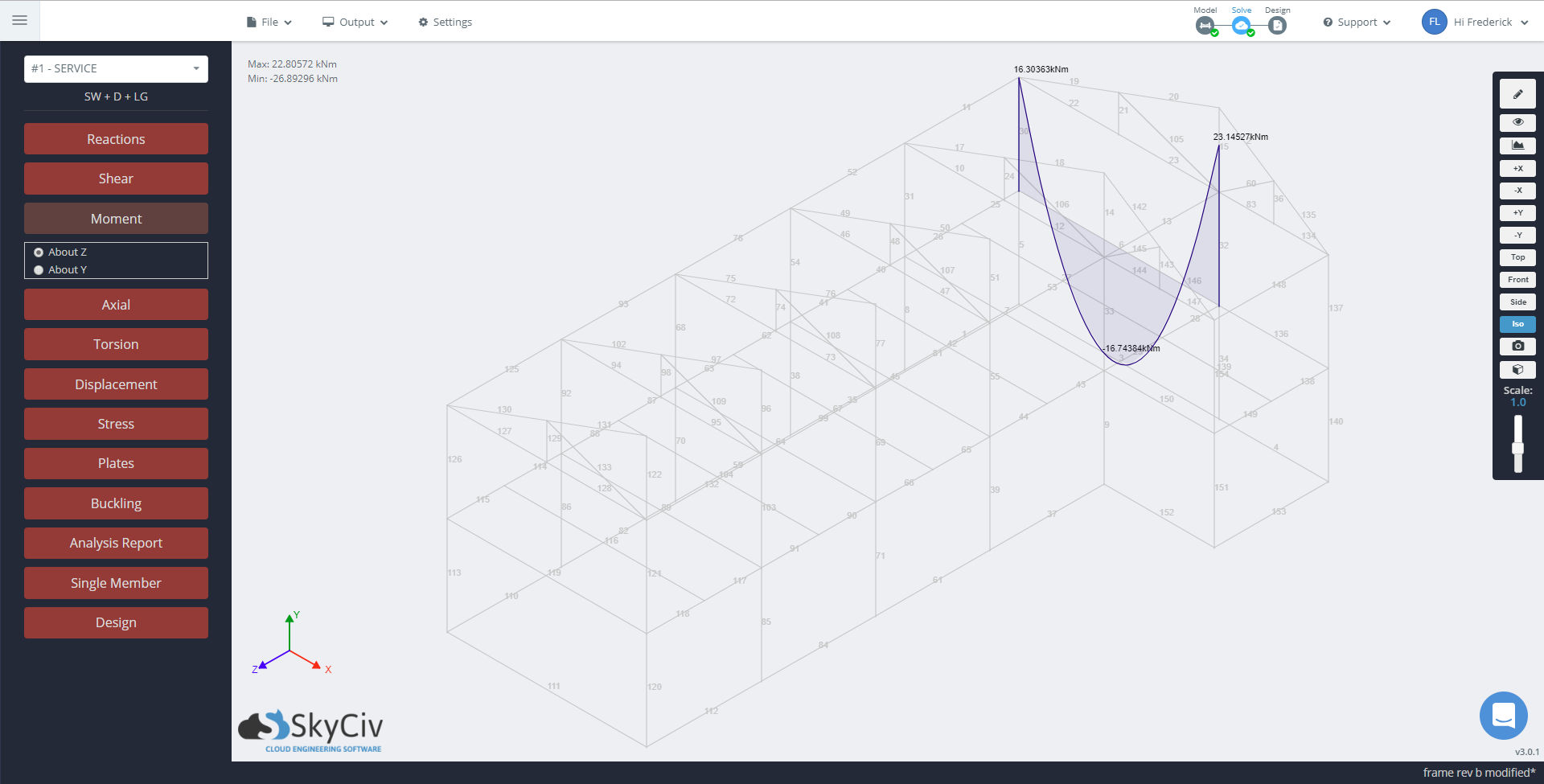

Two-storey structure result 6
Visualizzazione del risultato del momento sull'asse Z per l'asta 6

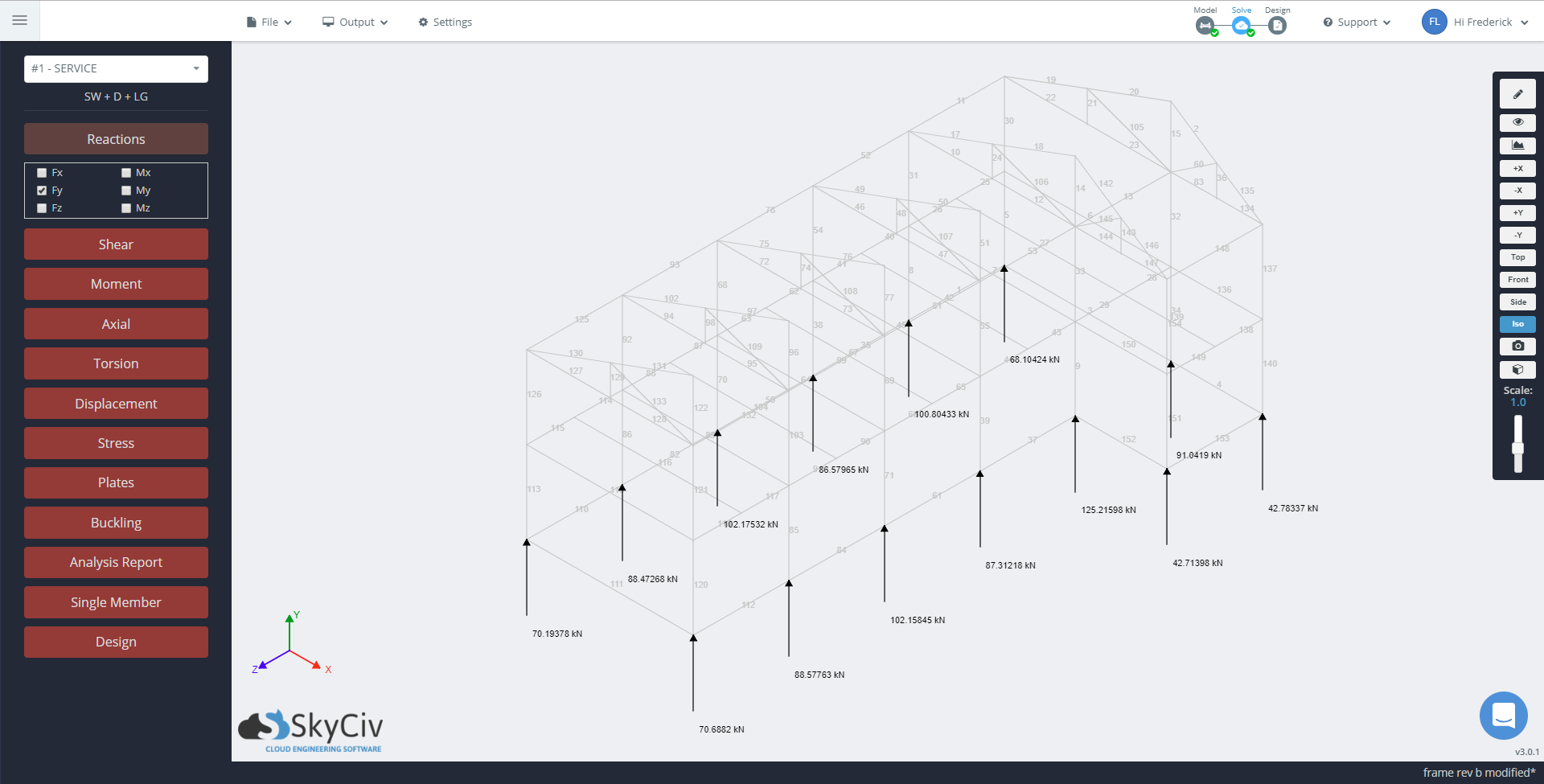

Two-storey structure reactions
Showing reaction results along the Y-axis
