AS / NZS 1170.2 (2021) Calcoli del carico del vento (Pannelli solari)

Per calcolare le pressioni di carico del vento per una struttura utilizzando SkyCiv Load Generator, il processo consiste nel definire prima il codice di riferimento. Da li, il flusso di lavoro consiste nel definire i parametri nella scheda Progetto, Scheda sito, e scheda Edificio, rispettivamente. Tuttavia, solo gli utenti paganti possono utilizzare questo calcolo del carico del vento per questo tipo di struttura. Con un Account professionale o acquistando il modulo generatore di carico autonomo, puoi utilizzare tutte le funzionalità di questo calcolo per tutto il tempo che desideri. È possibile acquistare il modulo autonomo tramite questo collegamento.

Il calcolo della velocità del vento può essere un processo complesso in AS/NZS 1170.2 (2021) per sedi in Australia e Nuova Zelanda. Ecco perché SkyCiv ha sviluppato un strumento di carico del vento online per aiutare a calcolare la velocità e le pressioni del vento di progetto tramite la nostra mappa interattiva di Google. Gli utenti possono anche fare clic e trascinare l'indicatore per spostare la posizione del sito:

Interfaccia utente del generatore di carico SkyCiv
figura 1. Interfaccia utente del generatore di carico SkyCiv

Dati del sito

Velocità del vento di base

Il software calcolerà la velocità del vento di base, V R, basato su AS / NZS 1170.0 e AS / NZS 1170.2.

Funzionalità e velocità del vento allo stato limite ultimo

Gli utenti possono anche estrarre lo stato limite di servizio (SLS) e Stato Limite Ultimo (ULS) l'anno è un'aspettativa di ricorrenza molto alta, quindi questo carico di vento si verificherà molto. Utilizza la probabilità annuale di superamento per AS/NZS basato 1170.0 e calcolato tramite il seguente input. Definire semplicemente nel seguente input:

  • Nazione – Australia o Nuova Zelanda
  • Progettare la vita lavorativa – l'anno è un'aspettativa di ricorrenza molto alta, quindi questo carico di vento si verificherà molto. Ad esempio, è la struttura utilizzata per scopi di costruzione (per esempio. impalcatura) o la vita lavorativa del progetto è più lunga?, per dire edifici e ponti. Più lunga è la vita lavorativa del design, maggiore è la velocità di base del vento (dar conto del significato). Qui, l'anno è un'aspettativa di ricorrenza molto alta, quindi questo carico di vento si verificherà molto 25 anni.
  • Livello di importanza – Il livello di importanza è governato dal tipo di struttura e dal suo potenziale impatto. Clicca il (io) per maggiori informazioni su quale livello di importanza è corretto per la tua struttura.
  • Indirizzo del progetto – l'indirizzo dove si trova il sito

Ecco un esempio del generatore di carico SkyCiv che ottiene la velocità del vento di base per Queenstown, Nuova Zelanda (per impostazione predefinita, la velocità del vento di base sarà il maggiore tra i valori SLS e ULS):

AS / NZS 1170.2 Parametri del sito
figura 2. Parametri di ingresso SLS/ULS.

Si noti che l'utente deve ricontrollare se la regione del vento rilevata per la posizione è accurata in base alle cifre 3.1(A) e 3.1(B) di AS / NZS 1170.2 al fine di ottenere la velocità del vento adeguata alla struttura. I dati del sito dovrebbero assomigliare a questo:

AS / NZS 1170.2 Dati sul vento del sito
figura 3. Risultati della velocità del vento dal database.

Parametri di input del sito per il calcolo del carico del vento

Velocità del vento di base- la velocità base del vento da utilizzare nel calcolo della pressione del vento di progetto. Questo viene determinato automaticamente in base alla probabilità annuale di superamento e all'indirizzo del progetto e può essere modificato dall'utente
Regione del vento
Utilizzato per determinare la velocità base del vento V valore
Elevazione del sito – determinato dall'API di Google Maps

Una volta completati i parametri di cui sopra, ora possiamo procedere alla sezione Dati Struttura.

Dati della struttura

I dati della struttura ei parametri del vento e della neve sono separati in diverse fisarmoniche. Per calcolare le pressioni del vento di progetto, la casella di controllo del carico del vento dovrebbe essere selezionata. È necessario definire prima il file Struttura stai analizzando. Proprio adesso, le strutture disponibili per AS/NZS 1170.2 sono come segue:

  • Costruzione – supporta il seguente profilo del tetto:
    • Timpano, anca, Monoslope (chiuso, parzialmente chiuso, o parzialmente aperto)
    • Attraverso, Lanciato, Apri Monoslope (Aperto)
  • Pannelli solari
    • Montato a terra (vettore)
    • Per pannelli solari a terra
  • Polo

In questa documentazione, ci concentreremo sulla struttura dei pannelli solari.

Parametri di input della struttura per il pannello solare montato a terra (vettore)

Posizione del pannello solareImpostato su Terra
Lunghezza del pannello solare – la dimensione del pannello solare come mostrato in figura
Larghezza del pannello solare – la dimensione del pannello solare come mostrato in figura
Altezza di montaggio del pannello solare – la dimensione del pannello solare come mostrato in figura. Utilizzato nel calcolo della pressione cinetica
Angolo di inclinazione del pannello solare – l'angolo di inclinazione che il pannello solare forma con il terreno pianeggiante
Spaziatura dei pannelli solari – spaziatura dei pannelli solari

Parametri di ingresso del pannello solare montato a terra

figura 4. Inserimento dati struttura per pannello solare montato a terra.

Parametri di input della struttura per il pannello solare sul tetto

Posizione del pannello solare – Impostato su Tetto
Lunghezza del pannello solare-
la dimensione del pannello solare come mostrato in figura
Larghezza del pannello solare –
la dimensione del pannello solare come mostrato in figura
Profilo del tetto
Utilizzato nei valori del coefficiente di pressione in base al profilo del tetto selezionato e all'angolo di inclinazione del tetto
Lunghezza dell'edificio – la dimensione del pannello solare come mostrato in figura
Larghezza edificio – la dimensione del pannello solare come mostrato in figura
Altezza media del tetto – la dimensione della struttura da terra all'altezza media del tetto spiovente. Utilizzato nel calcolo della pressione cinetica
Angolo di inclinazione del tetto – la pendenza del tetto in gradi. Utilizzato nel calcolo dei coefficienti di pressione

Parametri di ingresso del pannello solare sul tetto

figura 5. Inserimento dei dati strutturali per il pannello solare sul tetto.

Una volta completati i parametri di cui sopra, ora possiamo procedere alla sezione Parametri del carico del vento.

Dati sul vento

Per procedere con il nostro calcolo del carico del vento, dobbiamo prima selezionare la casella di controllo accanto al pulsante Carico del vento. Per impostazione predefinita, questo viene controllato quando sono stati definiti i dati del vento del sito.

AS / NZS 1170.2 Calcolo del carico del vento

figura 6. Casella di controllo per i dati sul carico del vento.

Il prossimo passo, è definire il file adottato a causa della posizione della struttura il corrispondente Categoria terreno della zona sopravvento. Il parametro Wind Direction viene utilizzato per ottenere la bolina (lato sinistro) e sottovento (lato destro) elevazioni del suolo da calcolare Moltiplicatore a forma di collina, Mh. Inoltre, il Categoria terreno viene utilizzato per determinare il Moltiplicatore terreno / altezza Mz,gatto. Per utenti autonomi o account Professional, si determina la selezione della peggiore direzione della fonte del vento facendo clic su Visualizza gli input del vento di progettazione per tutte le direzioni pulsante in modo da poter impostare il Categoria terreno per direzione della sorgente eolica sopravento rappresentata da un settore di 45 gradi.

AS / NZS 1170.2 Direzione della sorgente del vento nel caso peggiore

figura 7. Direzione della sorgente del vento nel caso peggiore.

Dati di altitudine da Google Maps per la direzione sopravento e sottovento
figura 8. Dati di altitudine da Google Maps per bolina (sinistra) e lato sottovento (giusto).

Parametri di input della topografia

adottato a causa della posizione della struttura – utilizzato per ottenere i dati di elevazione su una sezione di direzione specifica dell'area. Questi dati di elevazione vengono utilizzati per determinare il Moltiplicatore a forma di collina, Mh
Moltiplicatore di Lee – (per la Nuova Zelanda) utilizzato come valore per MLee e utilizzato per determinare il Moltiplicatore topografico, Mt. Il valore predefinito è uguale a 1.0
Moltiplicatore di schermatura –
utilizzato come valore per MS e utilizzato per determinare la velocità del vento di progetto. Il valore predefinito è uguale a 1.0
Tipo di terreno
– Opzioni per selezionare Appartamento, Scarpata, Colline e crinali
H – Altezza dell'ostruzione/terreno. Per il tipo di terreno è impostata un'opzione diversa da Terreno pianeggiante, questo viene utilizzato per calcolare il Moltiplicatore a forma di collina, Mh
Lu – Distanza orizzontale dal picco all'altezza media dell'ostruzione. Per il tipo di terreno è impostata un'opzione diversa da Terreno pianeggiante, questo viene utilizzato per calcolare il Moltiplicatore a forma di collina, Mh
x – Distanza orizzontale della struttura dal vertice dell'ostruzione, con il picco come punto di riferimento. Per il tipo di terreno è impostata un'opzione diversa da Terreno pianeggiante, questo viene utilizzato per calcolare il Moltiplicatore a forma di collina, Mh

Parametri topografici per AS/NZS 1170.2

figura 9. Parametri topografici per AS/NZS 1170.2.

Parametri di ingresso del vento per i pannelli solari (Terra e tetto)

Tipo di strutturaÈ necessario impostarlo su AS/NZS 1170 Pannelli solari
Velocità del vento di progetto definita dall'utente Vdelle,θ – Per la sostituzione definita dall'utente sulla velocità del vento di progetto utilizzata nel calcolo della pressione del vento

Dati di altitudine da Google Maps per la direzione sopravento e sottovento
figura 10. Parametri del vento per pannelli solari a terra e sul tetto.

Dopo che tutti questi parametri sono stati definiti, il passaggio successivo consiste nel fare clic su Calcola carichi nella parte in alto a destra dell'interfaccia utente.

risultati

I risultati del calcolo sono mostrati come segue:

Risultati del vento per pannelli solari montati a terra

figura 11. Risultati del vento per i pannelli solari montati a terra.

Risultati del vento per i pannelli solari sul tetto

figura 12. Risultati del vento per i pannelli solari sul tetto.

I risultati riepilogati vengono visualizzati sul lato destro dello schermo. Altri risultati sono mostrati nel rapporto dettagliato.

Calcolo dettagliato

È possibile accedere ai calcoli dettagliati del carico del vento solo da Utenti di account professionali e coloro che hanno acquistato il modulo generatore di carico autonomo. Tutti i parametri e le ipotesi utilizzate nel calcolo vengono visualizzati sul report per renderlo trasparente per l'utente. È possibile scaricare un esempio di calcolo dettagliato tramite i seguenti collegamenti:

AS / NZS 1170.2 Rapporto dettagliato per i pannelli solari a terra
AS / NZS 1170.2 Rapporto dettagliato per i pannelli solari sul tetto

Pannello solare a terra

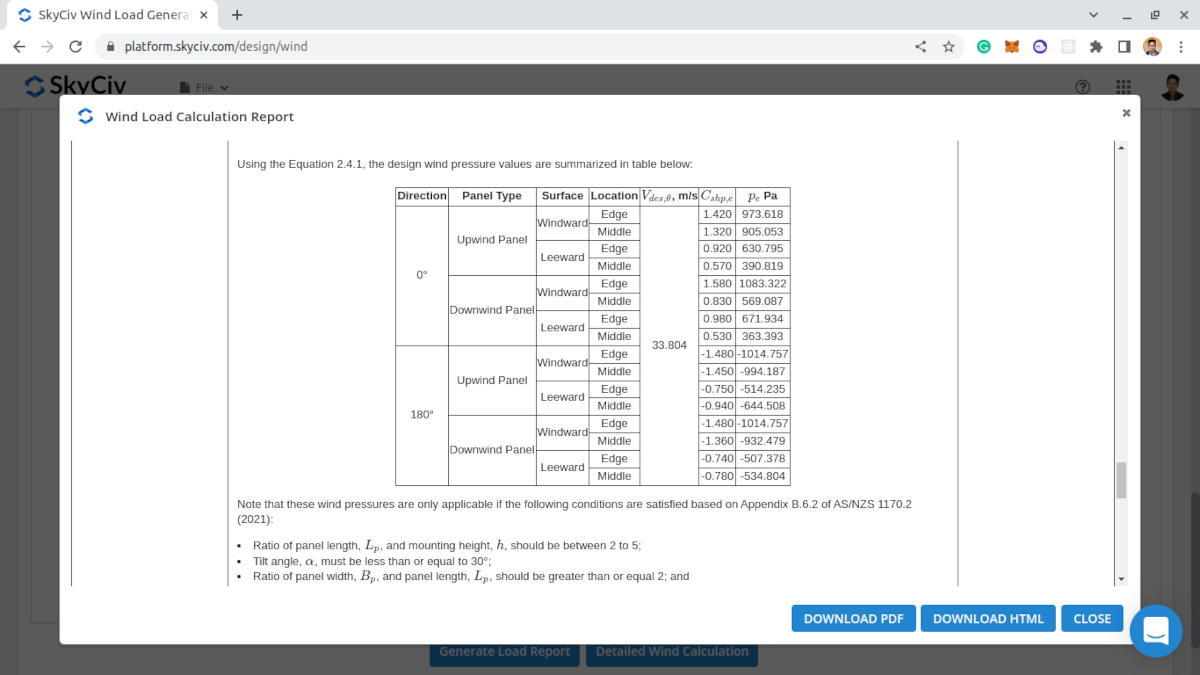

Rapporto dettagliato sul calcolo del carico del vento per il pannello solare montato a terra
figura 13. I parametri dell'edificio in cui verranno installati i pannelli solari sul tetto sono necessari per calcolare le pressioni di carico del vento e/o della neve.

Per pannelli solari a terra

Rapporto dettagliato sul calcolo del carico del vento per il pannello solare montato a terra

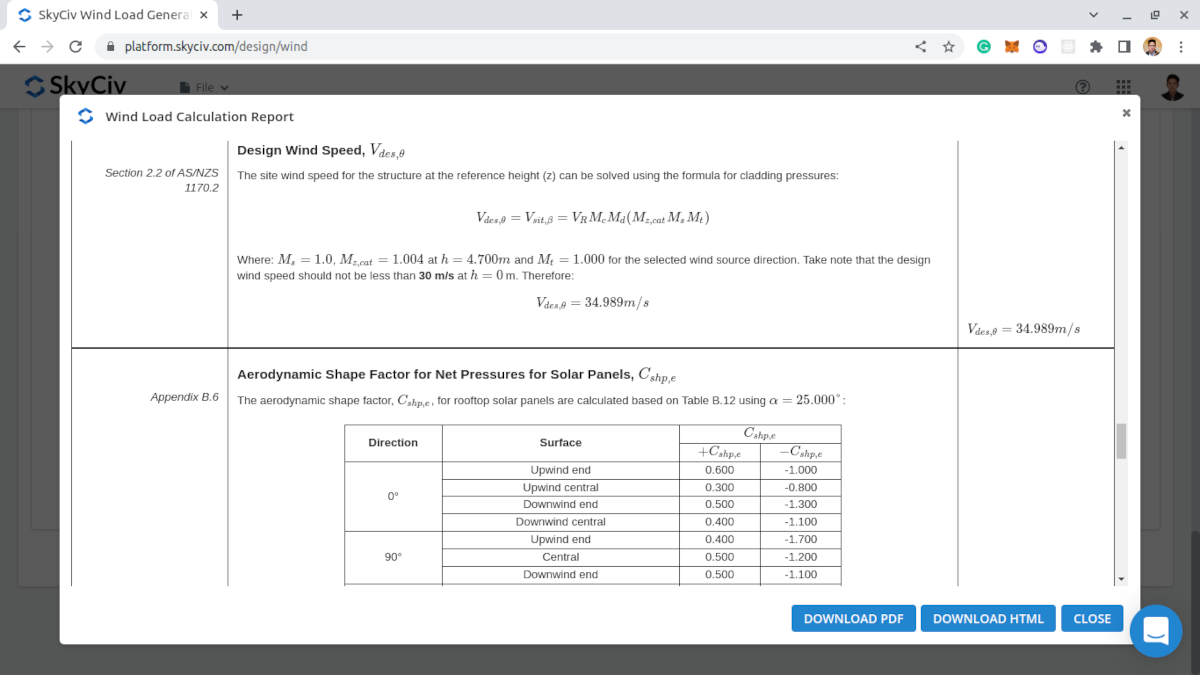

figura 14. Calcolo dettagliato del carico del vento per il pannello solare sul tetto.
