Impostazioni

impostazioni generali

Le impostazioni di SkyCiv Structural 3D controllano le unità, grafica, comportamento modellante, opzioni del risolutore, barra di stato e controlli del mouse del tuo 3D software di analisi strutturale. Questa pagina spiega tutte le opzioni di Impostazioni dialogo, che per il Impostazioni di visibilità pannello (con le sue scorciatoie da tastiera) che controlla ciò che viene disegnato sul tuo modello.

Aprire la finestra di dialogo facendo clic Impostazioni nella barra in alto:

Pulsante Impostazioni, evidenziato in rosso, nella barra superiore SkyCiv Structural 3D accanto al File, Modifica, Menu Strumenti e Output

La finestra di dialogo è composta da sei schede: Unità, Visualizza, modellismo, Risolutore, Barra di stato e Controlli. Per trovare rapidamente un'opzione, digita il suo nome nel file Cerca un'impostazione… casella nella parte superiore della finestra di dialogo. Fai clic su Salva per applicare le modifiche, o Annulla per chiudere la finestra di dialogo senza di essi.

Impostazioni unità

Finestra di dialogo Impostazioni Scheda Unità in SkyCiv Structural 3D: Sistema imperiale, convertire i dati spuntati, campi unitari ft, ksi, libbre

  • Sistema di unità: Scegli tra Metrico e Imperiale. Modificandolo, tutte le unità riportate di seguito verranno impostate sui valori predefiniti di quel sistema (ad esempio kN, m e MPa per il sistema metrico; kip, ft e ksi per Imperiale).
  • Converti dati materiale: Quando questo è selezionato, i valori dei tuoi materiali vengono convertiti nel nuovo sistema di unità quando lo modifichi.
  • Converti dati struttura: Quando questo è selezionato, gli altri valori del modello (coordinate del nodo,  sezioni, carichi e così via) vengono convertiti nel nuovo sistema di unità quando lo si modifica.
  • Unità individuali: All'interno del sistema scelto, scegli l'unità per ciascuna quantità: Lunghezza, Lunghezza della sezione, Resistenza del materiale, Densità, Forza, Momento, Forza di pressione, Massa, Temperatura, Traslazione/Spostamento e Fatica. Per esempio, un modello metrico può utilizzare mm per le lunghezze e N per le forze. Le quantità con una sola unità in un sistema sono disattivate.

Visualizza impostazioni

Il Visualizza La scheda controlla il modo in cui vengono disegnati il ​​modello e i risultati. Il collegamento nella parte superiore della scheda apre le Impostazioni di visibilità (descritto di seguito), che controllano quali elementi vengono mostrati.

Finestra di dialogo Impostazioni Scheda Visualizza in SkyCiv Structural 3D: opzioni grafiche come l'asse verticale e la proiezione della telecamera, Risultati, Miniatura

Grafica

  • Asse verticale: Scegli se Asse Y o asse Z è l'asse verticale globale. Questo spesso dipende dalla tua regione.
  • Proiezione della fotocamera grafica: Ortografico (l'impostazione predefinita) o Prospettiva. La prospettiva sembra più realistica, ma l'ortografia rende più semplice giudicare le coordinate e le lunghezze 3D.
  • Dimensione carattere grafico: La dimensione delle etichette nello spazio modello (nodo, membro e caricare le etichette), a partire dal 1 per 5. L'impostazione predefinita è 3.
  • Colore di sfondo della grafica: Bianco, Blu sfumato, Grigio (La resistenza alla compressione sarà considerata come da AS4600), Buio o Nero.
  • Processore grafico: Automatico (La resistenza alla compressione sarà considerata come da AS4600), GPU o processore. Il renderer in uso viene mostrato nella barra di stato nella parte inferiore dello schermo.
  • Nascondi le etichette quando entrano in conflitto: Mostra solo un'etichetta quando più etichette occupano lo stesso spazio.
  • Mostra etichette dettagliate: Mostra la versione dettagliata delle etichette laddove ne esiste una.
  • Considerare i carichi non visibili per il ridimensionamento: Includere i carichi nascosti durante l'elaborazione della scala di disegno dei carichi.
  • Utilizzare una lunghezza minima per il carico puntuale e le frecce di reazione: Assicurarsi che il carico puntuale e le frecce di reazione non siano mai disegnate con una lunghezza inferiore a quella minima.

Risultati

  • Convenzione sui segni BMD inversa: Invertire la convenzione dei segni dei diagrammi del momento flettente.
  • Diagrammi dei risultati uniformi: Adattare una curva uniforme ai diagrammi dei risultati.
  • Massime cifre decimali: Il numero di cifre decimali a cui vengono arrotondati i risultati, sugli schemi e nella relazione testuale. L'impostazione predefinita è 3.

Miniatura

  • Visibilità: Scegli cosa viene disegnato nella miniatura del modello che appare nel file manager e nel frontespizio del PDF del report di analisi: Nodi, Etichette dei nodi, Etichette dei membri, Vincoli, Carichi e Carica etichette.

Iniziare

Vuoi provarlo tu stesso??

Prova SkyCiv oggi gratuitamente!

Iscriviti gratuitamente

Impostazioni di modellazione

Scheda Modellazione della finestra di dialogo Impostazioni in SkyCiv Structural 3D, con il Generale, Caselle di controllo e menu a discesa Offset e Carichi di area

Generale

  • Verifica la presenza di nodi collegati: Quando sposti i nodi, il software rileva i nodi collegati e li sposta. Puoi annullare questa regolazione automatica in qualsiasi momento con Ctrl + Z.
  • Inverti la selezione durante la selezione tramite trascinamento: Quando trascini seleziona con il mouse, riselezionare un elemento già selezionato lo deseleziona.
  • Mantieni i nodi collegati agli elementi non selezionati durante l'eliminazione degli elementi: Quando questo è spento, l'eliminazione dei nodi elimina anche ogni elemento che dipende da essi, anche se quegli elementi non erano selezionati.
  • Rilevamento di nodi lungo membri continui: Standard, o Livello 1 per Livello 5. Un livello più alto utilizza una tolleranza più stretta per rilevare i nodi lungo gli elementi continui.

Offset

  • Asse offset membro: Se gli offset dei membri sono immessi nel file del membro Locale assi o nel Globale assi.

Carichi di area

  • Rileva gli elementi interni quando si applicano carichi di area bidirezionali: Includere i membri all'interno dell'area durante la distribuzione dei carichi dell'area bidirezionale.
  • Applicare carichi di area agli elementi del collegamento rigido: Consentire la distribuzione dei carichi superficiali sugli elementi del collegamento rigido.

Impostazioni del risolutore

Queste impostazioni controllano il modo in cui il risolutore analizza il modello. La scheda Risolutore è disponibile solo con un account SkyCiv.

Scheda Risolutore della finestra di dialogo Impostazioni in SkyCiv Structural 3D: Generale, Buste, Opzioni del risolutore di instabilità e non lineare

Risolutore generale

  • Punti di valutazione per membro: Il numero di punti lungo ciascun membro in cui vengono calcolati i risultati (3 per 51, predefinito 9). Un numero maggiore di punti fornisce risultati più accurati ma una risoluzione più lenta e un modello meno reattivo. Utilizzare un numero dispari in modo che venga valutata la parte centrale del membro: 9 per strutture più piccole, 5 per quelli più grandi.
  • Applicare i punti di valutazione a ciascuna campata all'interno delle aste continue: Quando spuntato (l'impostazione predefinita), i punti di valutazione vengono utilizzati per ciascuna campata di un'asta continua. Quando non è spuntato, sono distribuiti su tutto il membro continuo.
  • Timeout del risolutore (minuti): Il tempo massimo di esecuzione del risolutore prima che scada, a partire dal 1.5 per 40 minuti (predefinito 20). Aumentarlo per strutture molto grandi.
  • Risolutore di equazioni lineari: Diretto (Raccomandato), Indiretto o Indiretto (Eredità). Il risolutore diretto è il più veloce nella maggior parte dei casi. Il risolutore indiretto può essere più veloce per alcuni modelli, a seconda della loro condizione.
  • Modello con stabilizzazione automatica: Il risolutore tenta di stabilizzare automaticamente i nodi non vincolati. Attiva questa opzione se il tuo modello ha problemi di stabilità, soprattutto se un’analisi non lineare non converge. Lascialo fuori altrimenti.
  • Modello di riparazione automatica: Esegui il Modello di riparazione strumento automaticamente prima di ogni soluzione. Attivo per impostazione predefinita.
  • Risolvi solo LC definiti dall'utente: Salta i singoli casi di carico e i gruppi di carico e risolvi solo le tue combinazioni di carico. Ciò riduce il tempo di risoluzione delle strutture di grandi dimensioni, poiché vengono risolti meno set di risultati.
  • Risultati nodali della piastra liscia: Levigare le discontinuità tra gli elementi della piastra adiacenti calcolando la media dei loro risultati nodali.
  • Estrapolare i risultati della piastra: Estrapolare le forze e le tensioni della placca dai punti di Gauss ai nodi. Spegnilo per mantenere i risultati ai punti Gauss.
  • Sollecitazione di taglio di sezioni in legno/calcestruzzo: Calcolare lo sforzo di taglio degli elementi in legno e cemento. Disattivandola si riducono le dimensioni del file dei modelli con molte sezioni in legno o cemento. Se lo riaccendi, inviare nuovamente tali sezioni nel Generatore di sezioni per recuperare nuovamente le relative proprietà di taglio.

Risolutore di frequenze dinamiche (vedere Analisi di frequenza dinamica)

  • Controllo di massa: L'idealizzazione di massa utilizzata per l'analisi dinamica. Attualmente fissato a Ammassato.
  • Metodo di analisi degli autovalori: L'algoritmo utilizzato per risolvere gli autovalori. Attualmente fissato a Lanczos.
  • Modalità massime: Il numero massimo di modalità restituite dall'analisi della frequenza dinamica (predefinito 10). Potrebbe restituirne meno se tali modalità non esistono.
  • Taglio verticale: Qualsiasi parte della struttura al di sotto di questo livello verticale viene ignorata dall'analisi della frequenza dinamica.
  • Zona Rossa. Fac. solo per i membri T/C: I membri di sola tensione e di sola compressione sono inclusi nell'analisi della frequenza dinamica. Questo fattore riduce la loro area, e quindi la loro rigidezza assiale, poiché di solito sono rinforzanti.

Buste

  • Utilizzare il metodo della busta alternativo: Quando spuntato (l'impostazione predefinita), i risultati dell’inviluppo di ciascun elemento provengono tutti dalla sua singola combinazione di carico peggiore. Quando non è spuntato, il valore peggiore si trova in ogni punto lungo l'elemento, quindi l'involucro di un elemento può provenire da più di una combinazione di carico.
  • Ignora i singoli gruppi di carico: Lasciare i singoli gruppi di carico fuori dai risultati della busta e dal riepilogo dei risultati.
  • Ignora i singoli casi di carico: Lasciare i singoli casi di carico fuori dai risultati dell'inviluppo e dal riepilogo dei risultati.
  • Ricalcolare la somma dello spostamento dell'inviluppo: Ricalcola lo spostamento totale di ciascun inviluppo dalla sua X, Deflessioni Y e Z.
  • Definire buste personalizzate: Apre una finestra per definire le proprie buste.

Risolutore di instabilità

  • Instabilità parabolica di Johnson: Usa la parabolica (J.B. Johnson) formula, un approccio più conservativo per l’instabilità delle colonne di lunghezza intermedia. Si applica per sollecitazioni critiche superiori alla metà del limite di snervamento.
  • Modalità massime: Il numero di modalità di buckling. Attualmente fissato a 1.

Risolutore non lineare (vedere Statico non lineare (P-Delta) Analisi )

  • Convergenza Tolleranza: L'analisi non lineare continua a ripetere fino a questo errore relativo (pollici %) è con. L'impostazione predefinita è 1%. Un valore più piccolo richiede più tempo per convergere.
  • Teoria dello spostamento: Piccolo (l'impostazione predefinita) o Finito. La teoria degli spostamenti finiti tiene conto del movimento completo delle membrature e si adatta ai grandi spostamenti. Quando gli spostamenti sono piccoli, entrambi danno quasi gli stessi risultati.
  • Effetti non lineari: Mostra quali effetti sono considerati: P-Δ, P-δ e Accorciamento assiale. Non puoi attivarli: seguono la teoria dello spostamento scelta.

Riepilogo dei risultati

  • Controllo della snellezza dell'edificio: Utilizzare lo spostamento globale determinante per verificare la snellezza dell'edificio, mostrato nel riepilogo dei risultati.
  • CL da utilizzare per la verifica della snellezza dell'edificio: Tutto (ogni combinazione di carico, caso di carico e gruppo di carico) o Solo combinazioni di carico di funzionalità (l'impostazione predefinita).
  • Costruire il limite di snellezza: Il limite, cenere / il valore immesso (predefinito h / 300).

Iniziare

Vuoi provarlo tu stesso??

Prova SkyCiv oggi gratuitamente!

Iscriviti gratuitamente

Impostazioni della barra di stato

La barra di stato corre lungo la parte inferiore dello schermo. La scheda Barra di stato è disponibile solo con un account SkyCiv.

  • Stile messaggio barra di stato: Come appaiono i messaggi nella barra di stato: Nessuno, Flash (La resistenza alla compressione sarà considerata come da AS4600), Impulso luminoso, Barra normale, Doppia barra o Barra elastica.
  • Elementi nella barra di stato: Attiva gli elementi da mostrare: Nome del file, Salvataggio automatico, Unità, Nome del sistema dell'unità, Conteggio degli elementi, Proiezione grafica, Messaggi di successo e Messaggio di errore.

Controlla le impostazioni

Queste impostazioni regolano il modo in cui il mouse si sposta nello spazio modello.

Scheda Controlli della finestra di dialogo Impostazioni in SkyCiv Structural 3D, con rotazione, Zoom, Cursori sensibilità panoramica e opzioni Centro zoom

  • Sensibilità alla rotazione, Sensibilità dello zoom e Sensibilità panoramica: Trascina ciascun cursore tra Lento e Veloce.
  • Centro zoom: Topo ingrandisce e rimpicciolisce la posizione del cursore. Centro dello schermo ingrandisce il centro dello spazio modello.
  • Ctrl + Fare clic su Direzione: Con La resistenza alla compressione sarà considerata come da AS4600, trascinando una casella di selezione da sinistra a destra si seleziona tutto ciò che la casella tocca, e da destra a sinistra seleziona solo ciò che è completamente all'interno della scatola. Inversione scambia i due. Su Mac, l'etichetta mostra ⌘ invece di Ctrl.

Per tutti i controlli del mouse e della tastiera, vedere Controlli tastiera e mouse.

Impostazioni di visibilità

Le impostazioni di visibilità controllano ciò che viene disegnato sulla tua struttura. Man mano che un modello cresce (più membri, piastre e carichi), la grafica diventa confusa: usa queste opzioni per mostrare solo ciò che ti serve. Aprili facendo clic sull'icona a forma di occhio nella barra degli strumenti a destra dello schermo.

SkyCiv Structural 3D con il pannello Impostazioni visibilità aperto dall'icona a forma di occhio, mostrando i nodi, Elementi, Piastre, Vincoli

Le opzioni sono raggruppate in sezioni. Fare clic sul nome di una sezione per aprirla o chiuderla, o utilizzare Espandi tutto e Comprimi tutto nella parte superiore del pannello. Molte opzioni hanno anche una scorciatoia da tastiera, indicato tra parentesi qui sotto: premerlo mentre si lavora nel modello (non durante la digitazione in una casella di input) per attivare/disattivare l'opzione senza aprire il pannello.

Nodi

  • Nodi (MAIUSC+N): Mostra i nodi.
  • Etichette identificative: Mostra gli ID dei nodi.

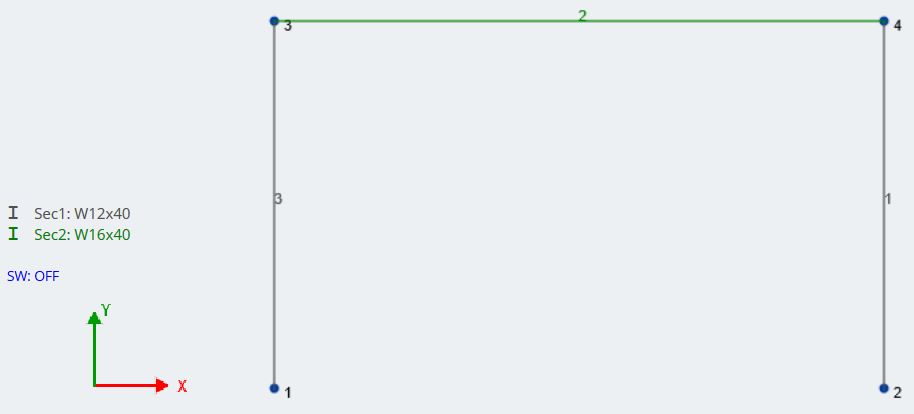

Elementi

  • Elementi (MAIUSC+M): Mostra ai membri.
  • Etichette identificative: Mostra gli ID membro.
  • Legenda della sezione: Mostra la legenda delle sezioni, nell'angolo inferiore sinistro dello spazio modello.
  • Fine delle fissità: Mostra i piccoli punti alle estremità dei membri che hanno una fissità diversa da FFFFFF (una liberazione). Passa il mouse sopra un punto per vedere il codice di fissità.
  • Collegamenti rigidi: Mostra membri del collegamento rigido.
  • 3D Estrusione (MAIUSC+D): Mostra una semplice sezione trasversale estrusa di ogni membro.
  • 3D al passaggio del mouse: Mostra la sezione trasversale estrusa di un elemento quando ci passi sopra.

Piastre

  • Piastre (MAIUSC+P): Mostra i piatti.
  • Etichette identificative: Mostra gli ID della targa.
  • Maglia (MAIUSC+H): Mostra le mesh delle piastre.
  • Nodi di rete (MAIUSC+K): Mostra i nodi delle mesh delle piastre.
  • Etichette ID rete: Mostra gli ID degli elementi mesh.

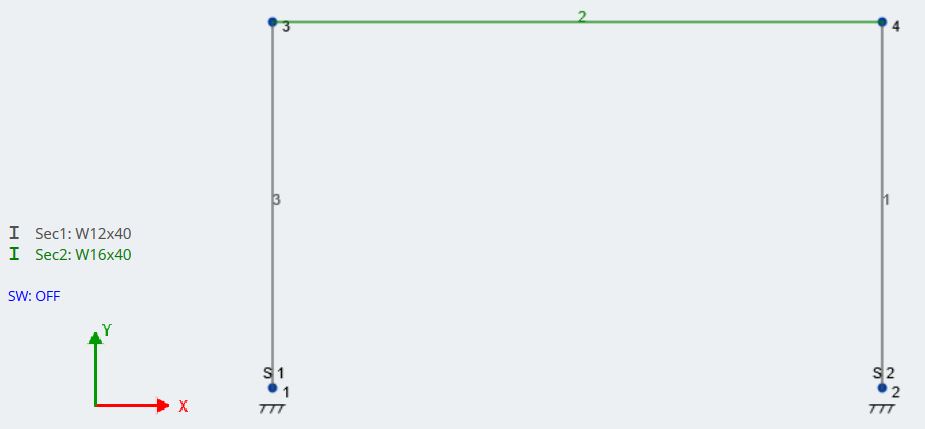

Vincoli

  • Vincoli (MAIUSC+S): Mostra i supporti.
  • Etichette identificative: Mostra gli ID di supporto.
  • Etichette di fissità: Mostra il codice di fissità di ciascun supporto.

Iniziare

Vuoi provarlo tu stesso??

Prova SkyCiv oggi gratuitamente!

Iscriviti gratuitamente

Carichi

  • Carichi (MAIUSC+L): Mostra i carichi. Sotto di esso, selezionare o deselezionare ciascun gruppo di carico per mostrare o nascondere i relativi carichi.
  • Etichette di grandezza: Mostra il valore di ciascun carico.
  • Carica ridimensionamento: Quando è acceso (l'impostazione predefinita), ogni carico viene disegnato con una dimensione proporzionale alla sua grandezza. Quando spento, tutti i carichi vengono disegnati con la stessa dimensione.
  • Carichi di area equivalenti (MAIUSC+E): Quando è acceso, mostrare i carichi distribuiti equivalenti che i carichi superficiali applicano alle aste (questi sono i carichi effettivamente applicati al modello), comprese le aree a sbalzo dei carichi superficiali unidirezionali. Quando spento, i carichi superficiali sono disegnati come scatole di pressione.
  • Masse nodali: Mostra le masse nodali.
  • Colora per: Colora i carichi in base a La resistenza alla compressione sarà considerata come da AS4600 (per tipo di carico), Gruppo o Astuccio. MAIUSC+C attiva/disattiva la colorazione del carico in base al caso di carico.

Aiutanti dell'Asse

  • Assi di origine globale: Mostra gli assi globali all'origine (0, 0, 0).
  • Assi locali (MAIUSC+X): Mostra gli assi locali delle aste e delle piastre, per verificare il loro orientamento nello spazio 3D.
  • Assi locali mesh: Mostra gli assi locali degli elementi piastra con mesh.
  • Assi globali nodali: Mostra gli aiutanti dell'asse globale su ciascun nodo e supporto.

Offset

  • Elementi sfalsati: Disegna aste e piastre nella loro posizione di offset. Questo cambia solo la grafica: gli offset vengono sempre utilizzati dal risolutore.
  • Collegamenti visivi: Disegna una linea dal nodo originale alla posizione di offset di aste e piastre.

Altro

  • Struttura debole: Disattiva l'intera struttura in grigio, che è utile quando si guardano i risultati del risolutore.
  • Linee della griglia & elevazioni (MAIUSC+G): Mostra le griglie e i prospetti.

Sui modelli di grandi dimensioni, un carico Etichette intelligenti l'opzione può apparire nella parte superiore del pannello. Riordina lo schermo mostrando le etichette solo quando si ingrandisce, e le opzioni dell'etichetta sono disabilitate mentre è attiva.

Fai clic su Le mie opinioni nella parte inferiore del pannello (oppure premere MAIUSC+V) per salvare la vista corrente del modello e ritornarvi in ​​qualsiasi momento. Per mostrare nuovamente tutti gli elementi che hai nascosto con Nascondi selezionati (Ctrl + H) o Isolare (Ctrl + I), premere MAIUSC+A (Mostra tutto).

Puoi modificare o rimuovere queste scorciatoie nella scheda Scorciatoie del Casella degli strumenti operativi.
