Calcoli del carico del vento CFE (per il Messico)

Utilizzo del generatore di carico SkyCiv per Commissione federale dell'elettricità (CFE) Manuale di progettazione delle opere civili – disegno del vento (Messico) Calcoli del carico del vento

Per calcolare le pressioni di carico del vento per una struttura utilizzando SkyCiv Load Generator, il processo consiste nel definire prima il codice di riferimento. Da li, il flusso di lavoro consiste nel definire i parametri in Dettagli progetto, Dati del sito, e dati della struttura, rispettivamente. Tuttavia, gli utenti gratuiti possono utilizzare il calcolo solo per un tetto a due falde e un tetto a falde aperte/a doppia falda per un massimo di 2 si risolve al giorno. Con un Account Professionale o acquistando il modulo generatore di carico autonomo, puoi utilizzare tutte le funzionalità di questo calcolo per tutto il tempo che desideri È possibile acquistare il modulo autonomo tramite questo collegamento.

Carica l'interfaccia utente del generatore

figura 1. Interfaccia utente del generatore di carico SkyCiv

Dati del sito

Il calcolo della velocità del vento può essere un processo complesso in CFE Viento per le località del Messico. Ecco perché SkyCiv ha sviluppato uno strumento online per il carico del vento per aiutare a calcolare le velocità e le pressioni del vento di progettazione tramite la nostra mappa interattiva di Google. La posizione viene specificata con l'indirizzo del progetto o facendo clic e trascinando il marcatore:

SkyCiv Carica i dati del sito del generatore

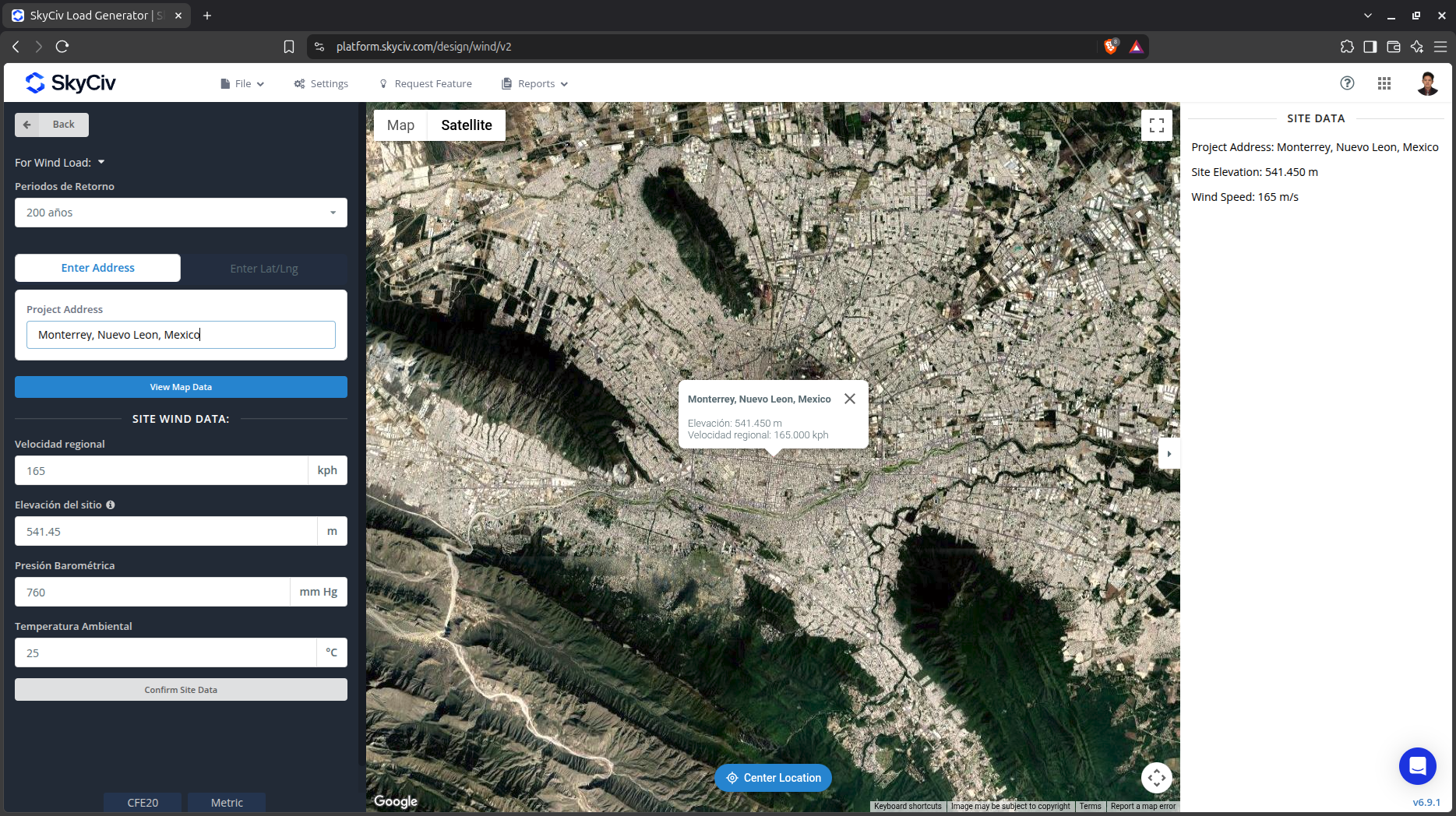

figura 2. Dati del sito di SkyCiv Load Generator

SkyCiv ha digitalizzato la mappa secondo lo standard tascabile. Questo significa, puoi semplicemente entrare nella posizione del sito e il software tirerà automaticamente le velocità del vento in base a questo input. C'è un limite al numero di volte in cui la velocità del vento può essere calcolata sullo strumento gratuito. Il software utilizzerà il nostro interpolatore interno per calcolare i valori tra i contorni, per garantire che nei progetti vengano utilizzate velocità del vento precise.

Parametri di input del sito per il calcolo del carico del vento

Periodi di ritorno – Questo valore viene utilizzato per determinare la velocità del vento regionale in base alla sezione 4.2.2.1. Le opzioni sono 10 anni, 50 anni e 200 anni.
adottato a causa della posizione della struttura – Utilizzato per ottenere la velocità del vento più vicina in base a Periodi di ritorno selezionato
Velocità del vento di base – la velocità base del vento da utilizzare nel calcolo della pressione del vento di progetto. Questo viene determinato automaticamente in base a Periodi di ritorno e adottato a causa della posizione della struttura e può essere modificato dall'utente
Pressione barometrica e temperatura ambiente – Viene utilizzato per calcolare il fattore di correzione della temperatura e dell'altezza rispetto al livello del mare. I valori predefiniti sono 760 mmHg e 25 gradi Celsius, rispettivamente.

Una volta completati i parametri di cui sopra, possiamo fare clic sul “Conferma i dati del sito” per verificare se il nostro input è corretto (cambierà il colore del carattere del pulsante da bianco a verde). Dopodichè, ora possiamo procedere alla sezione Dati Struttura.

Dati della struttura

I dati della struttura e i parametri del vento e della neve sono separati in diverse sezioni. È necessario definire prima il file Struttura stai analizzando. Attualmente, solo la struttura dell'edificio è supportata in CFE.

Dati della struttura

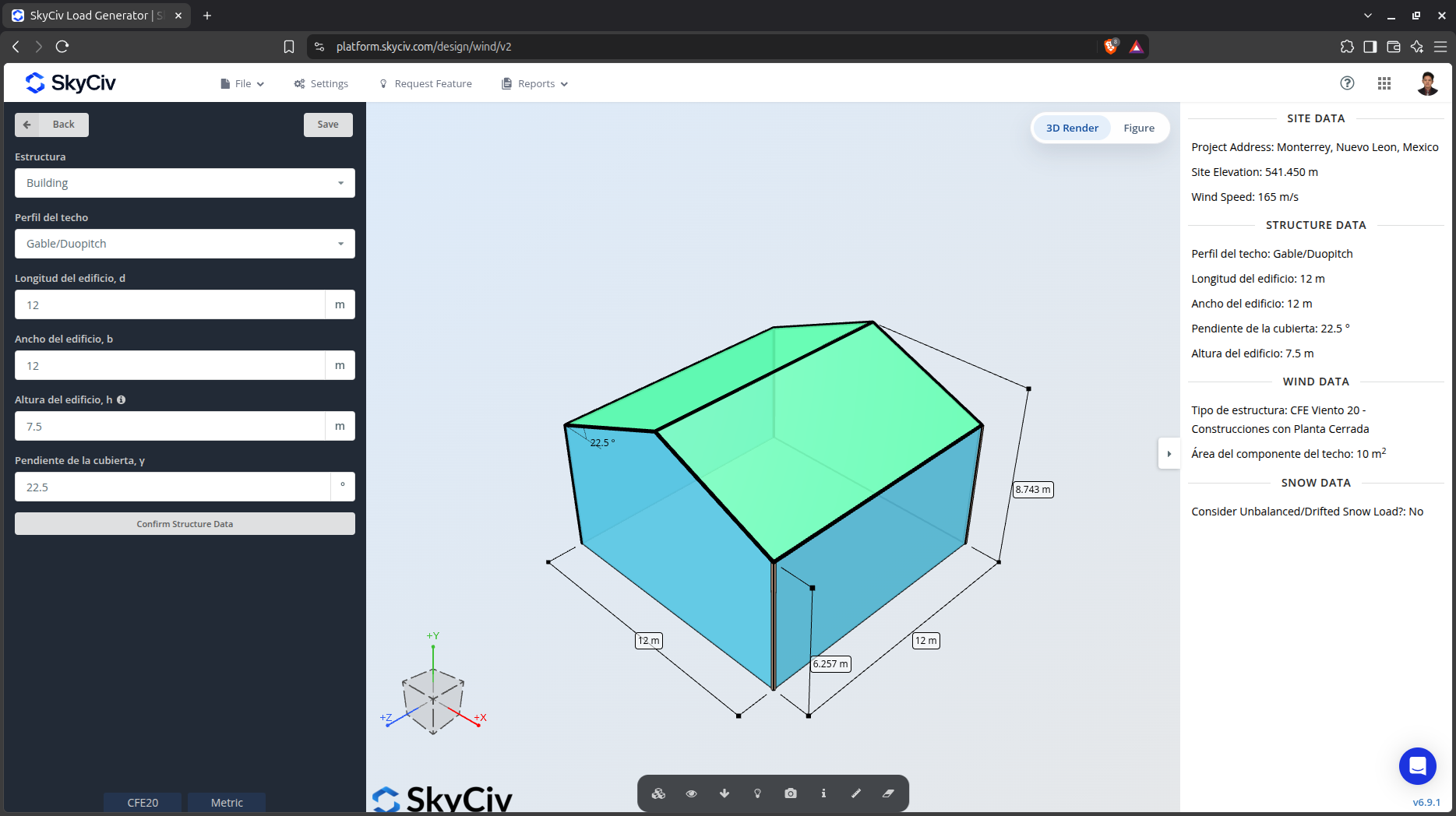

figura 3. Immissione dei dati strutturali per gli edifici.

Per la struttura dell'edificio, dobbiamo riempire le dimensioni della struttura come mostrato nella figura dell'edificio sopra. Le opzioni per i profili del tetto sono le seguenti:

  • Timpano
  • Monoslope
  • anca
  • Lanciato (timpano aperto)
  • Attraverso (timpano rovesciato aperto)
  • Apri Monoslope

Per utenti gratuiti, per l'edificio sono disponibili solo timpano e tetto spiovente. Dopo aver completato tutti gli input dei dati della struttura, è possibile visualizzare la struttura cliccando il 3D Render sul lato destro. Inoltre, si noti che la lunghezza dell'edificio è definita come la dimensione parallela alla direzione del vento (come mostrato nella freccia) e la lunghezza dell'edificio è perpendicolare alla direzione del vento

Parametri di input della struttura per il calcolo del carico del vento

Profilo del tettoUtilizzato nei valori del coefficiente di pressione in base al profilo del tetto selezionato e all'angolo di inclinazione del tetto
Lunghezza dell'edificio– la dimensione parallela alla direzione del vento come definita nella CFE. Utilizzato nel calcolo dei coefficienti di pressione
Larghezza dell'edificio – la dimensione perpendicolare alla direzione del vento come definita nella CFE. Utilizzato nel calcolo dei coefficienti di pressione
Altezza dell'edificio – la dimensione della struttura da terra all'altezza media del tetto spiovente. Utilizzato nel calcolo della pressione cinetica
Pendenza della copertura – la pendenza del tetto in gradi. Utilizzato nel calcolo dei coefficienti di pressione

Una volta completati e convalidati i parametri di cui sopra (facendo clic su Conferma dati struttura), ora possiamo procedere alla sezione Parametri del carico del vento.

Dati sul vento

Per procedere con il nostro calcolo del carico del vento, dobbiamo prima selezionare la casella di controllo accanto al pulsante Carico del vento. Per impostazione predefinita, questo viene controllato quando sono stati definiti i dati del vento del sito.

Casella di controllo Carico del vento

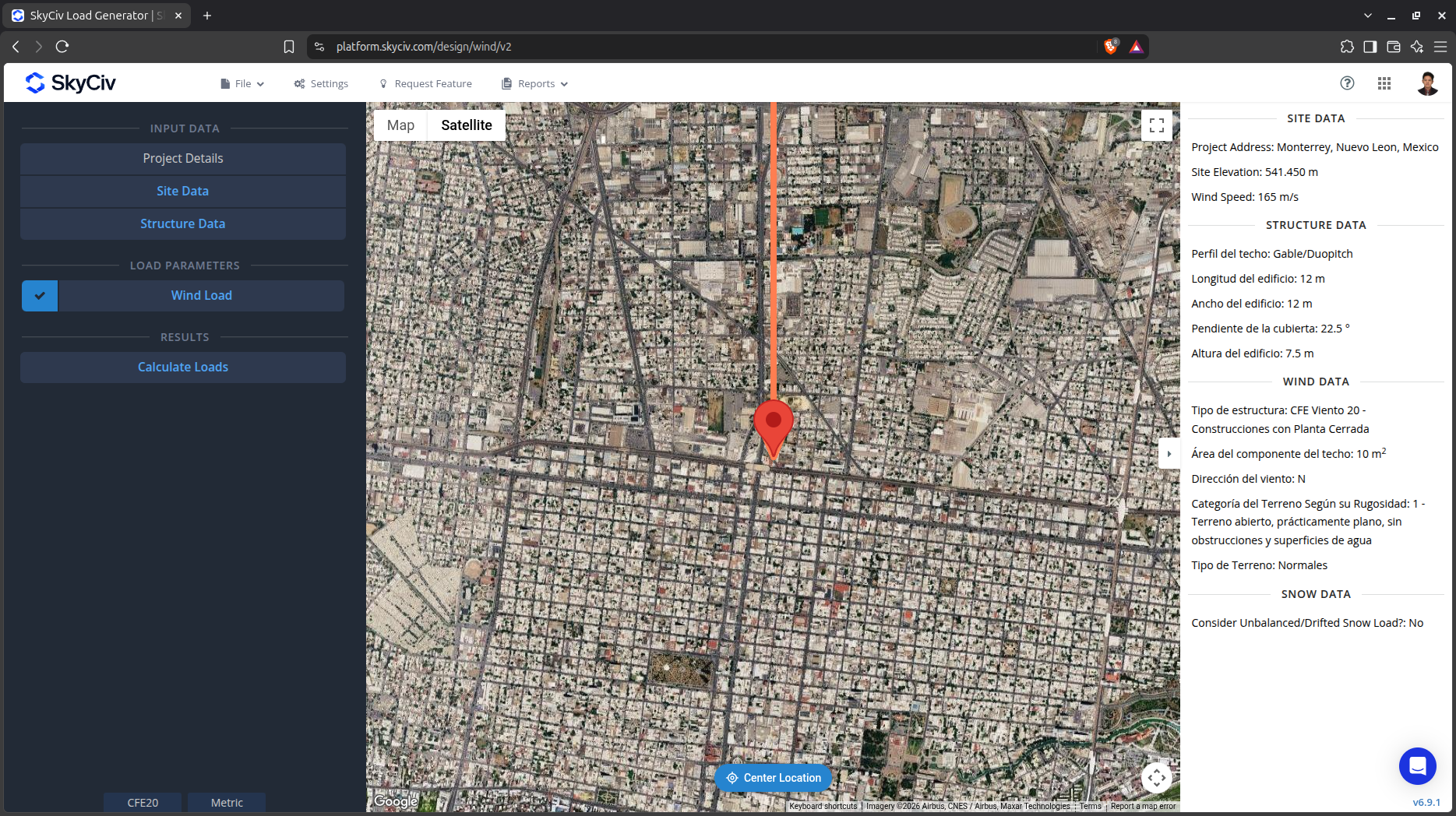

figura 4. Casella di controllo per i dati sul carico del vento.

Il prossimo passo, è definire il file adottato a causa della posizione della struttura e il corrispondente Categoria del terreno in base alla sua rugosità della zona sopravvento.

Parametri del carico del vento

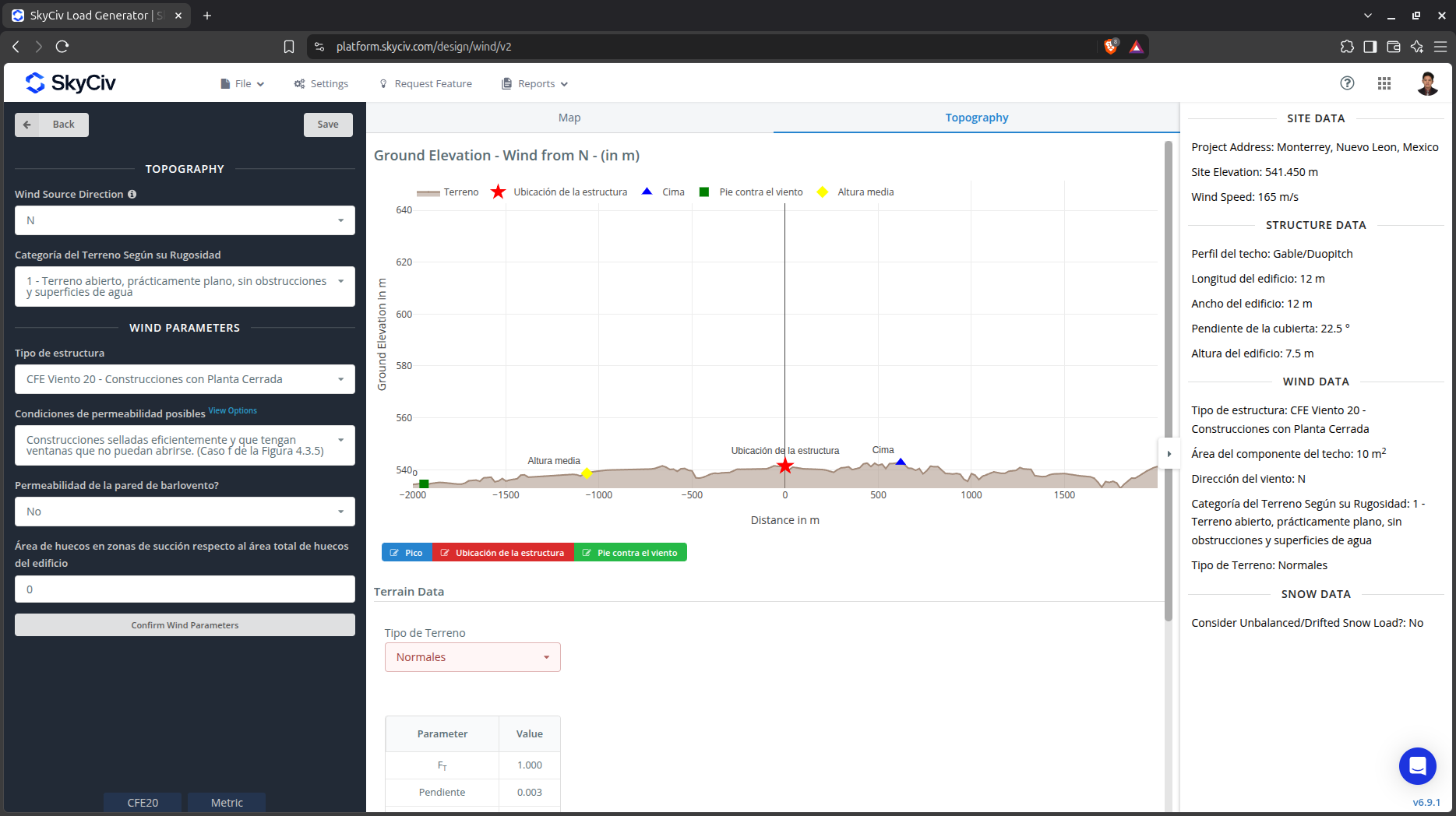

figura 5. Dati di altitudine da Google Maps per bolina (sinistra) e lato sottovento (giusto).

Parametri di input del vento per gli edifici

Tipo di struttura – impostato Vento CFE 08 – Costruzioni a Impianto Chiuso o CFE Viento 08 – Tetti coibentati
Possibili condizioni di permeabilità – Per il calcolo del coefficiente di pressione interna Cpi per profili del tetto chiusi. Può essere definito facendo clic sull'etichetta per visualizzare le opzioni.
Area dei vuoti nelle zone di aspirazione rispetto all'area totale dei vuoti nell'edificio – Per condizioni di parete con apertura dominante, utilizzato per determinare il coefficiente di pressione interna Cpi per profili del tetto chiusi
Zona rivestimento murale – Utilizzato per calcolare la pressione del vento di progetto per rivestimenti o componenti di pareti
Zona di copertura del tetto – Utilizzato per calcolare la pressione del vento di progetto per il rivestimento o i componenti del tetto
Blocco del vento –
Per il calcolo dei coefficienti di pressione netta Cpn per profili di tetto aperti

Dopo che tutti questi parametri sono stati definiti, il passaggio successivo consiste nel fare clic su Calcola carichi nella parte in alto a destra dell'interfaccia utente.

risultati

I risultati del calcolo sono mostrati come segue:

Risultati della pressione del vento

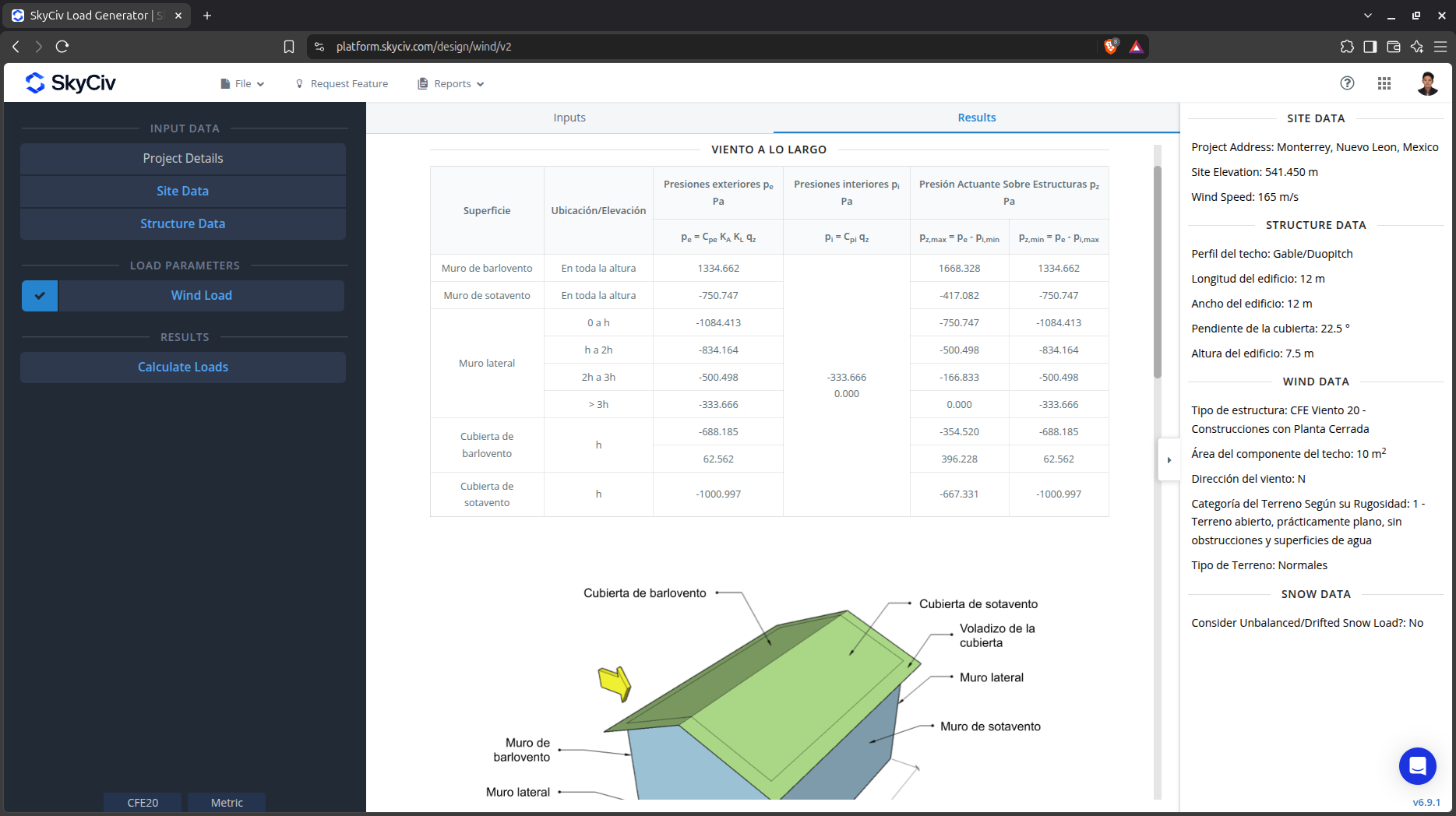

figura 6. Risultati del vento per l'edilizia.

Calcolo dettagliato

È possibile accedere ai calcoli dettagliati del carico del vento solo da Utenti di account professionali e coloro che hanno acquistato il modulo generatore di carico autonomo. Tutti i parametri e le ipotesi utilizzate nel calcolo vengono visualizzati sul report per renderlo trasparente per l'utente. È possibile scaricare un esempio di calcolo dettagliato tramite i seguenti collegamenti:

Vento CFE 08 – Costruzioni ad Impianto Chiuso
Vento CFE 08 – Tetti coibentati

Rapporto dettagliato sul carico del vento

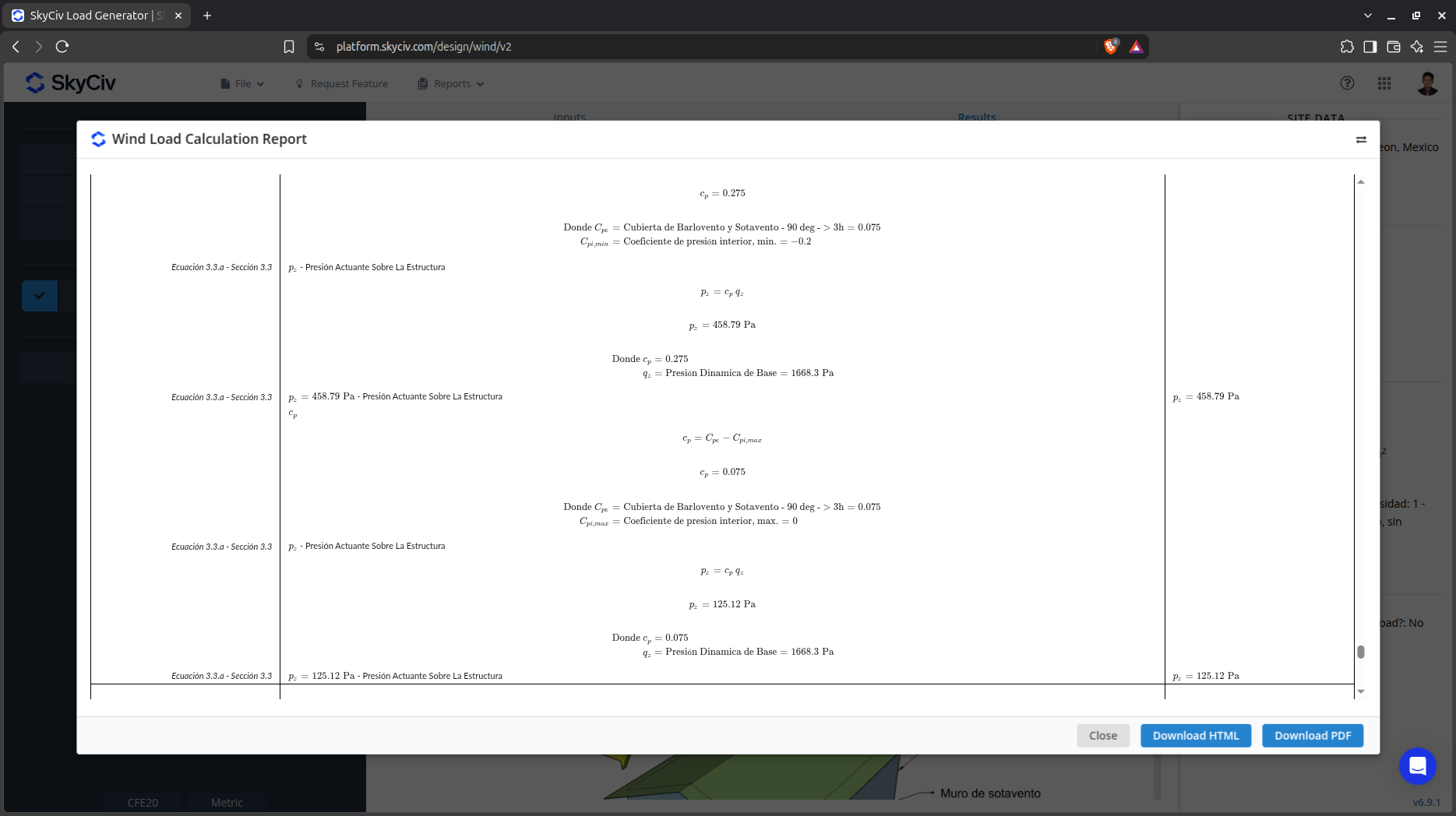

figura 7. Rapporto dettagliato sul carico del vento.

Per risorse aggiuntive, puoi controllare questi link per riferimento:
