Analisi statiche e di instabilità lineari

L'analisi statica lineare e di instabilità sono alcuni dei metodi di analisi che SkyCiv offre per risolvere la tua struttura.

deformazione 1
Questa analisi considera l'instabilità degli elementi che è instabilità flessionale dovuta alla compressione assiale, noto anche come Euler Buckling. Il risultato principale determinato dall'analisi è il fattore di carico di punta che è il fattore che i carichi devono aumentare affinché si verifichi il carico di punta. Un fattore inferiore a 1.0 indica che la struttura sta cedendo. L'instabilità sarà più comune a lungo, elementi snelli sottoposti a carichi di compressione elevati.

Gli utenti di SkyCiv spesso chiedono perché il software restituisce solo un singolo fattore di instabilità, pensando che dovrebbe esserci un fattore per ogni membro. però, SkyCiv esegue un'analisi di instabilità elastica razionale tramite un'analisi agli autovalori, il che significa che l'instabilità è considerata per l'intera struttura, gruppi di membri, e singoli membri. Per di qua, l'intera rigidità del modello è considerata nella sua suscettibilità all'instabilità.

Questo metodo di analisi è importante perché un'analisi statica lineare da sola non è sufficiente per indicare un guasto dovuto all'instabilità. Infatti, se si scopre che una struttura è instabile, i risultati dell'analisi statica lo sono Non corretto o applicabile. L'esecuzione di questa analisi aggiuntiva aumenterà tuttavia il tempo di risoluzione.

Durante l'analisi viene determinato anche il carico critico di ogni elemento. Questo è il carico al quale un certo membro si piegherà. Il carico critico è proporzionale al modulo di Young e al momento d'inerzia, e inversamente proporzionale alla lunghezza del membro. Il carico critico non è una funzione della resistenza allo snervamento.

Forma più liscia

Per impostazione predefinita, una forma di instabilità semplificata viene risolta dal software quando la struttura si sta deformando, o vicino a instabilità. Se sei interessato a risolvere una forma di instabilità più accurata, abilita il Forma più liscia impostazione trovata nel file impostazioni del software. Tieni presente che l'attivazione di questa opzione aumenterà il tempo di risoluzione.

Note e considerazioni extra

  • Questa analisi di instabilità considera solo l'instabilità di Eulero dovuta alla compressione assiale. L'instabilità torsionale non è considerata.
  • Se il software rileva un fattore di carico di instabilità estremamente basso (vale a dire. meno di 0.05) allora ciò potrebbe essere dovuto al fatto che il modello è instabile. Quindi, dovresti guardare alla stabilità del modello in quanto potrebbe essere il problema piuttosto che l'instabilità. Controlla le tue fissazioni e i tuoi supporti. Spesso deflessioni eccessive possono indicare che esistono anche queste instabilità.
  • Questa analisi di instabilità si applica solo ai membri, non piatti.

Esempio: Instabilità di una colonna verticale

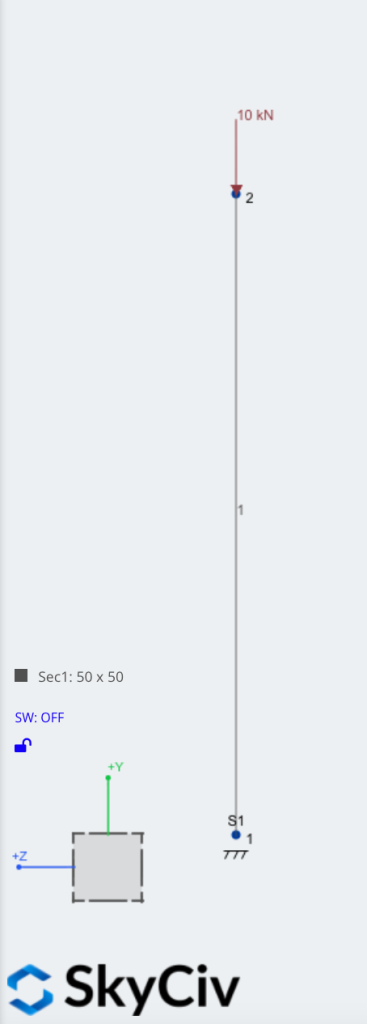

1) Considera un membro verticale che sia 3 piedi di altezza con una sezione trasversale rettangolare che è 1 pollice da 2 pollici realizzati con il materiale predefinito in acciaio strutturale in SkyCiv Structural 3D. È completamente fissato alla base della colonna e sperimenta a 1 kip punto di compressione carico.

deformazione 2

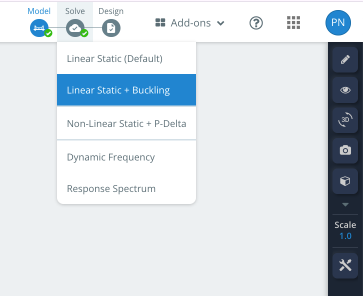

2) Risolvere la struttura con un'analisi statica lineare e di instabilità, passa il mouse sopra Risolvere e fare clic Statico lineare + instabilità come mostrato sopra. Quando la struttura ha finito di risolvere, noterai che viene visualizzato un avviso per indicare che il fattore di carico di instabilità è inferiore a 1, indicando che si sta verificando instabilità e deve essere controllata.

deformazione 3

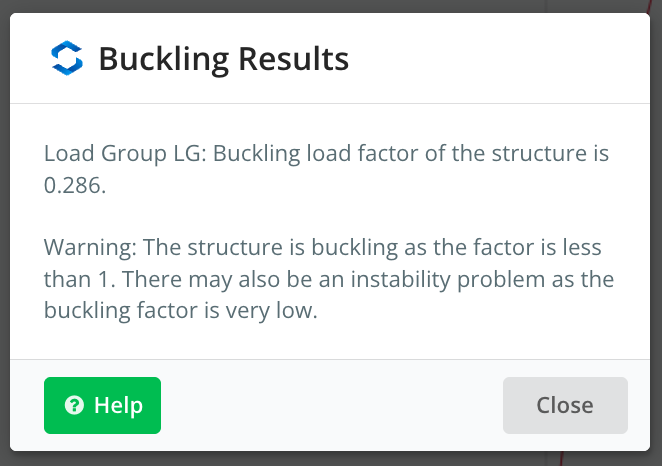

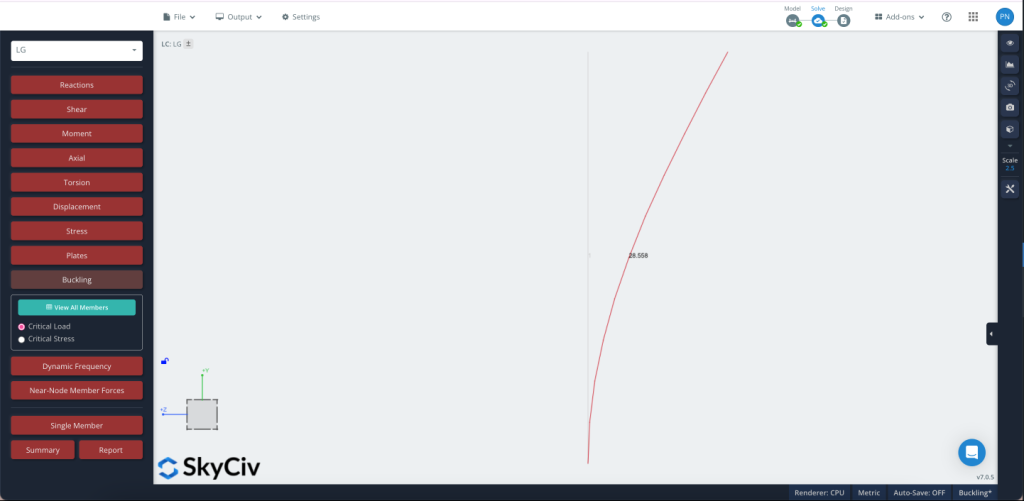

3) Visualizza i risultati dell'instabilità facendo clic su "Instabilità’ pulsante a sinistra. Viene disegnata la forma di instabilità della struttura e apparirà un pop-up per informarti del fattore di carico di instabilità. Un fattore di carico inferiore a 1, come in questo caso, indica che si sta verificando instabilità.

deformazione 4
4) Ulteriori dettagli sui risultati di instabilità possono essere visualizzati nel rapporto di analisi. Fare clic su "Report’ nel set di risultati a sinistra e generare un report. Apri il rapporto e trova i "Risultati di instabilità dei membri’ casella di controllo. I risultati sono forniti per il carico critico (il carico al quale inizia l'instabilità), lunghezza effettiva, e lunghezze effettive teoriche negli assi ze y.

deformazione 5
