Fatica

Informazioni su tutte le sollecitazioni dei membri valutate da SkyCiv Structural Software

Visualizza i valori di sollecitazione del singolo membro che agiscono su ciascun membro della tua struttura. I tipi di sollecitazione che possono essere visualizzati sono separati in base alla loro direzioni dell'asse locale del componente e includere:

  • Piegatura superiore Z
  • Piegatura dall'alto Sì
  • Btm Piegatura Z
  • Btm piegatura Y
  • Shear Y
  • Shear Z
  • Assiale (X)
  • Top combinato Z
  • Top combinato Y
  • Btm Combinato Z
  • Btm Combinato Y
  • Torsione (su X)

Assi locali

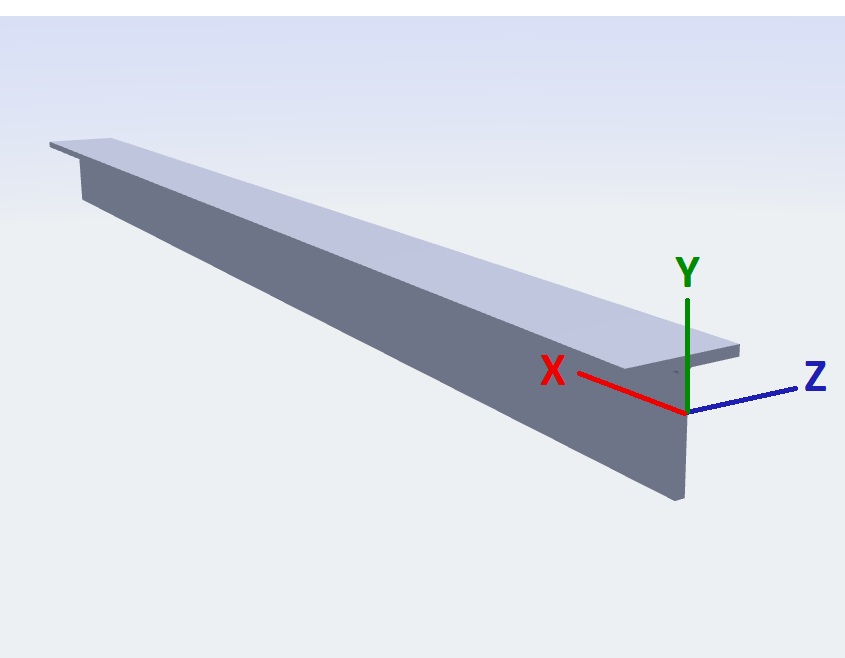

Il diagramma seguente spiega come vengono descritti gli assi locali per ciascun membro per visualizzare meglio come vengono rappresentati i risultati della sollecitazione.

  • Asse X locale – Nella direzione lungo la lunghezza del membro (asse di longitudine).
  • Asse Y locale – In direzione dell'asse dell'altitudine. L'asse verticale della sezione trasversale.
  • Asse Z locale – Nella direzione dell'asse laterale. L'asse orizzontale della sezione trasversale.

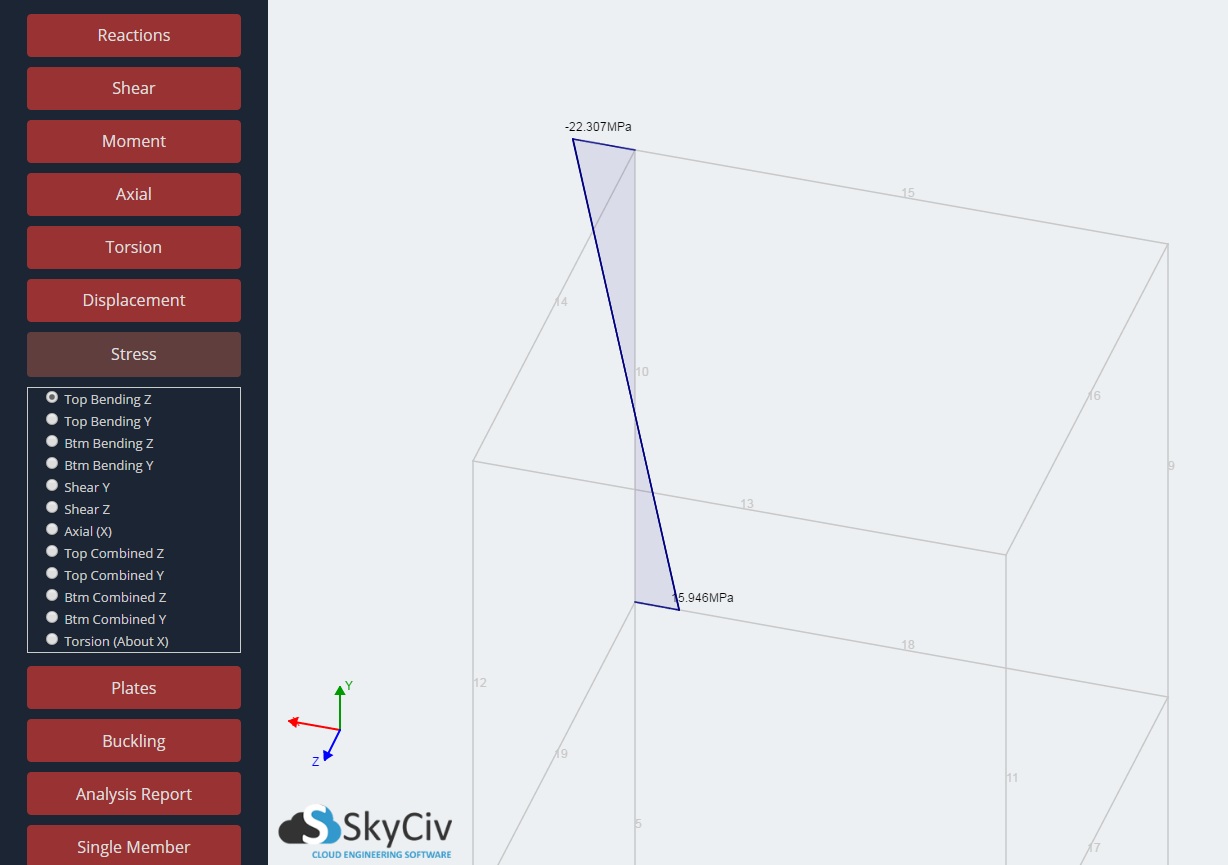

Piegatura superiore Z

La sollecitazione di flessione della fibra superiore attorno all'asse Z locale. Agisce nell'asse X locale.

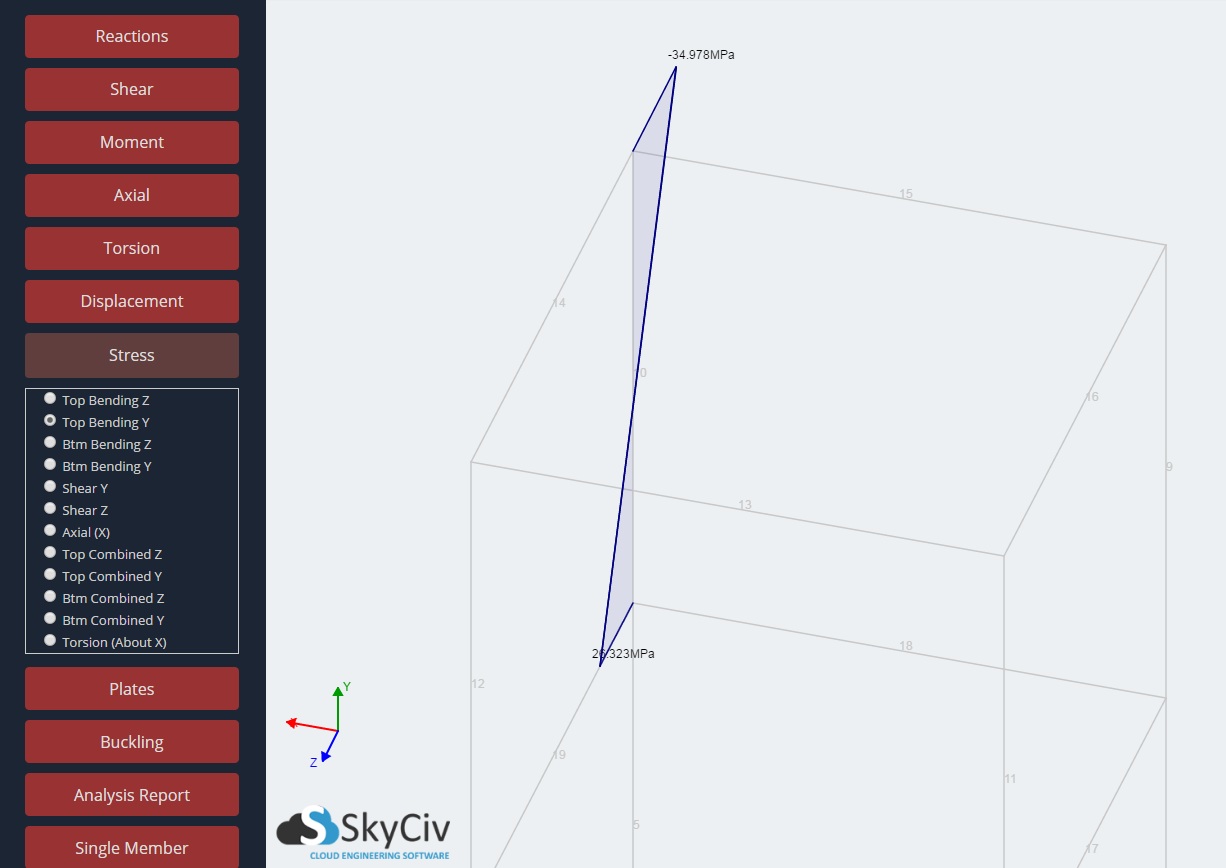

Piegatura dall'alto Sì

La sollecitazione di flessione della fibra superiore rispetto all'asse Y locale. Agisce nell'asse X locale.

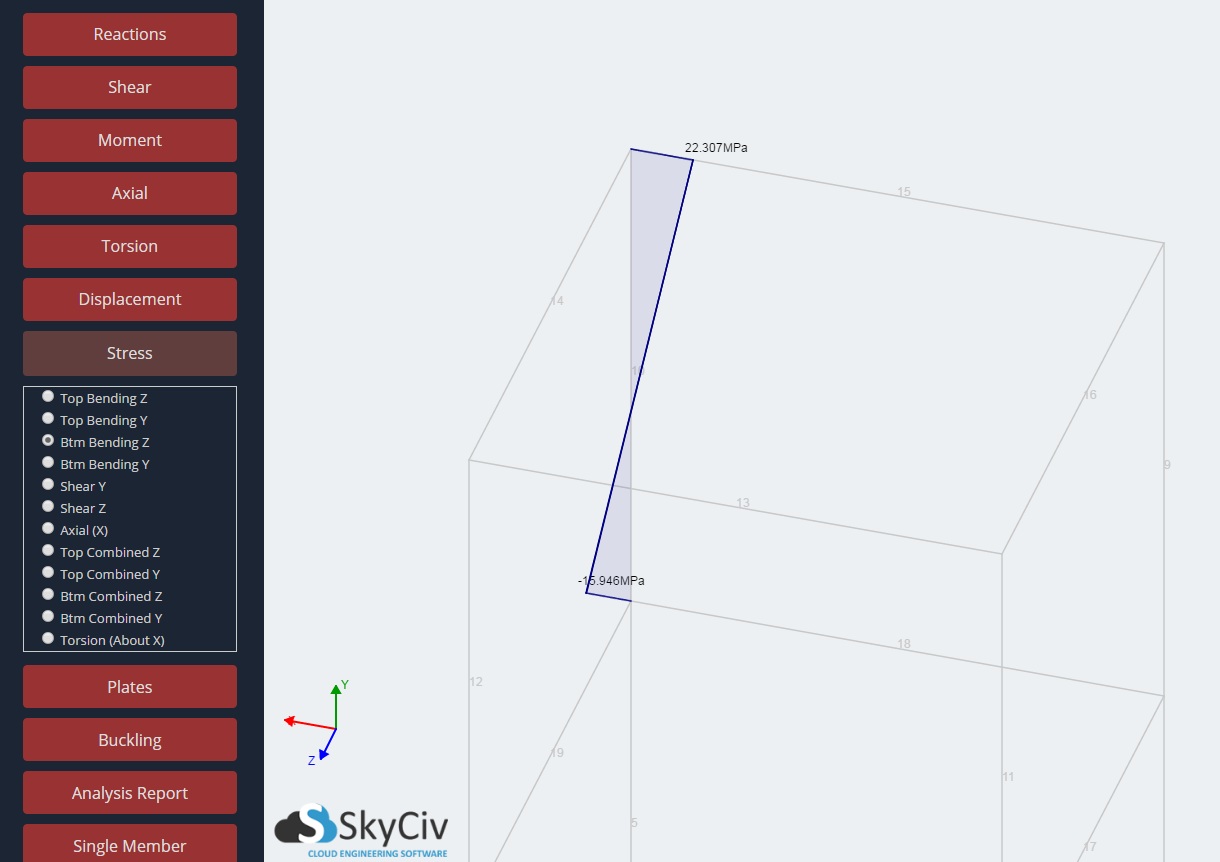

Piegatura inferiore Z

La sollecitazione di flessione della fibra inferiore attorno all'asse Z locale. Agisce nell'asse X locale.

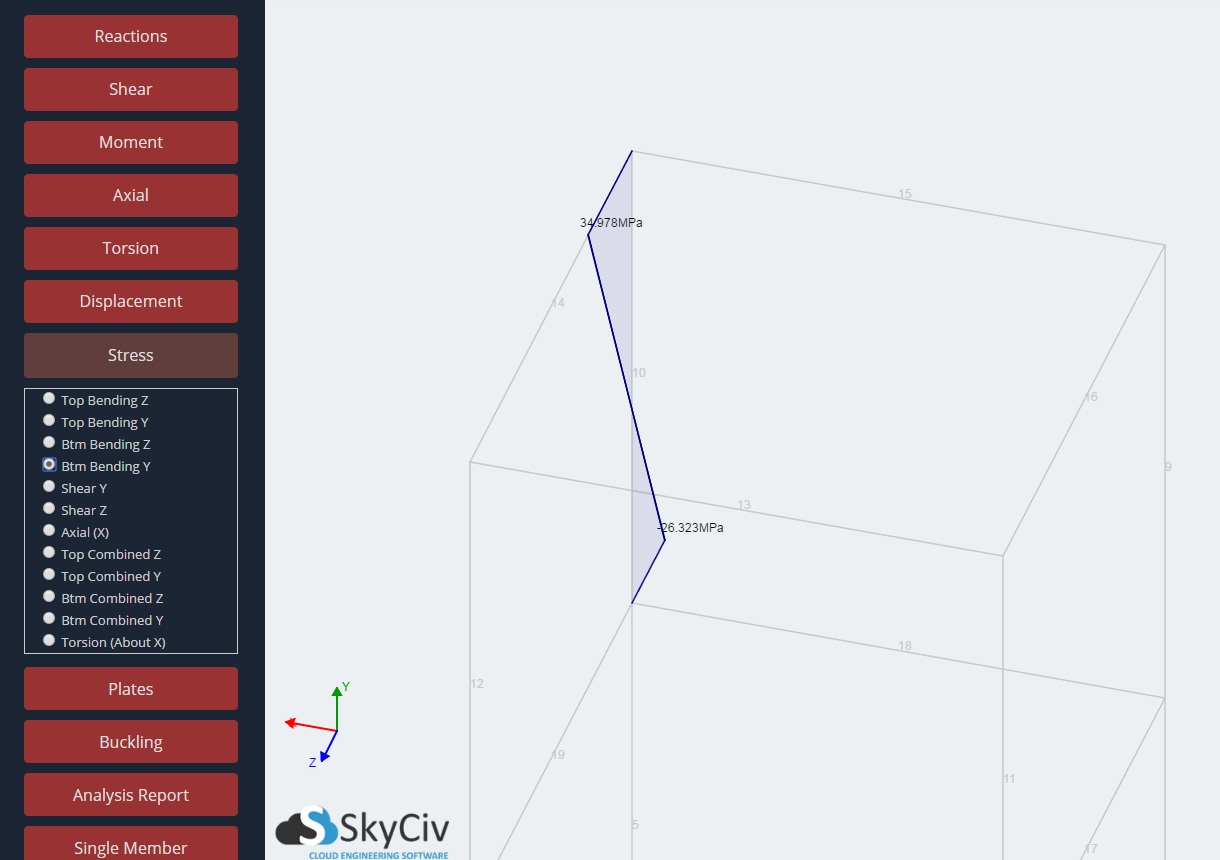

Piegatura inferiore Y

La sollecitazione di flessione della fibra inferiore rispetto all'asse Y locale. Agisce nell'asse X locale.

Shear Y

Lo sforzo di taglio nell'asse Y locale.

Shear Z

Lo sforzo di taglio nell'asse Z locale.

Shear Z

Lo sforzo di taglio nell'asse Z locale.

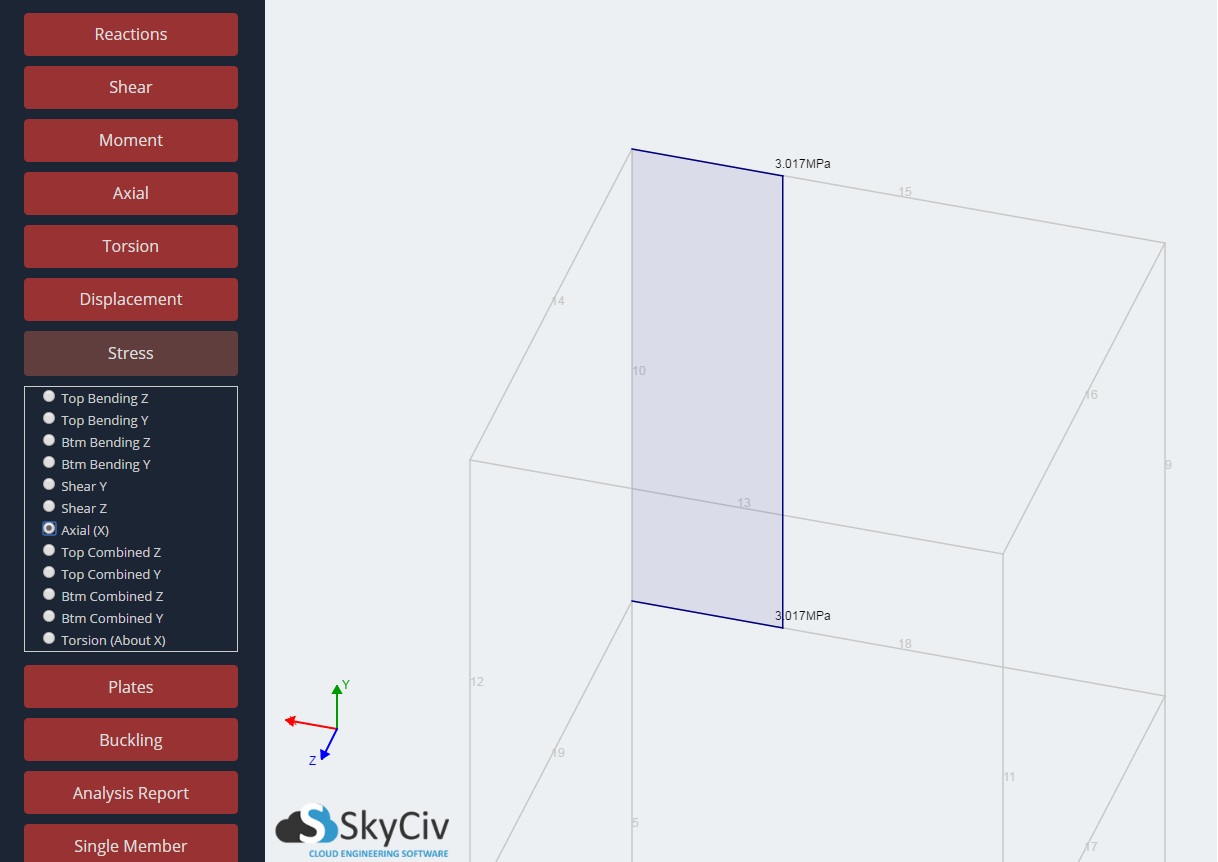

Assiale (X)

La sollecitazione assiale nell'asse X locale.

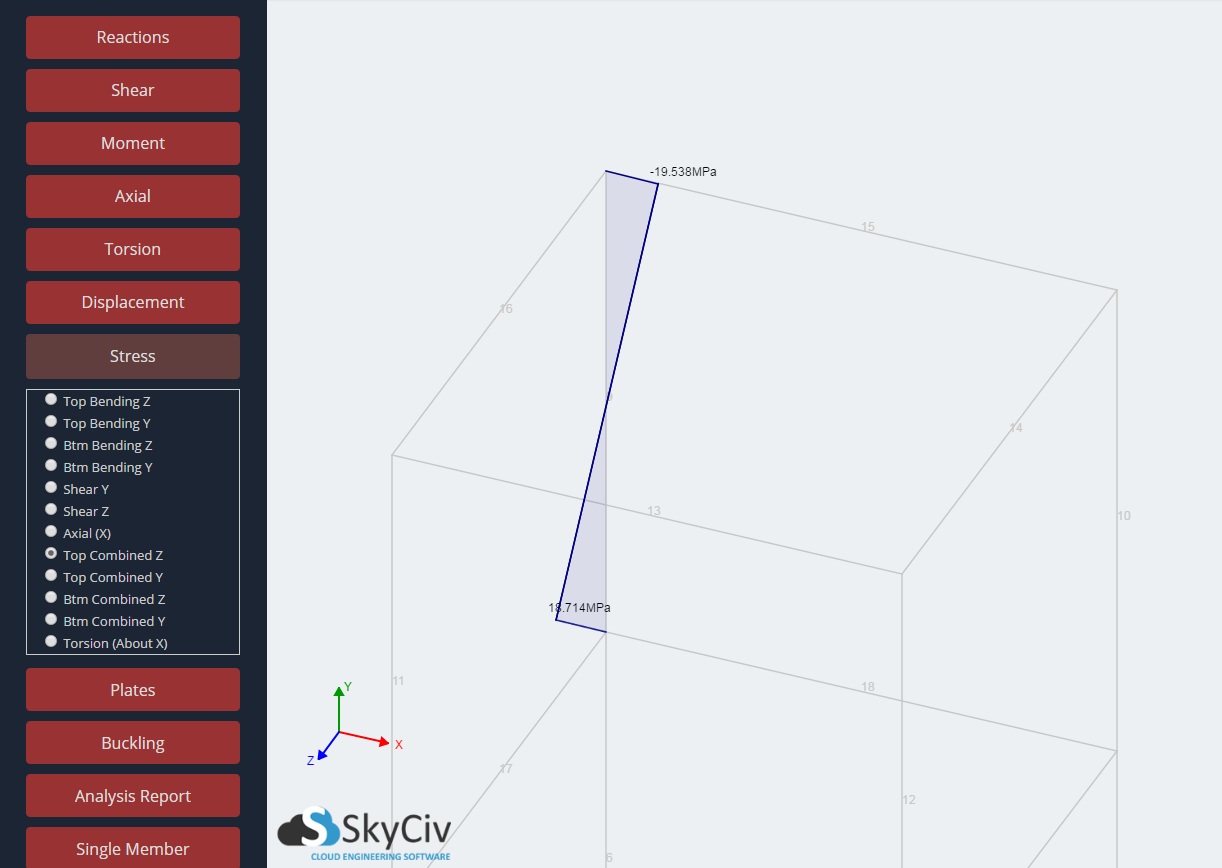

Top combinato Z

La somma di tutte le sollecitazioni agenti attorno alla direzione dell'asse locale Z nella fibra superiore. Somma della piegatura superiore Z e assiale (X).

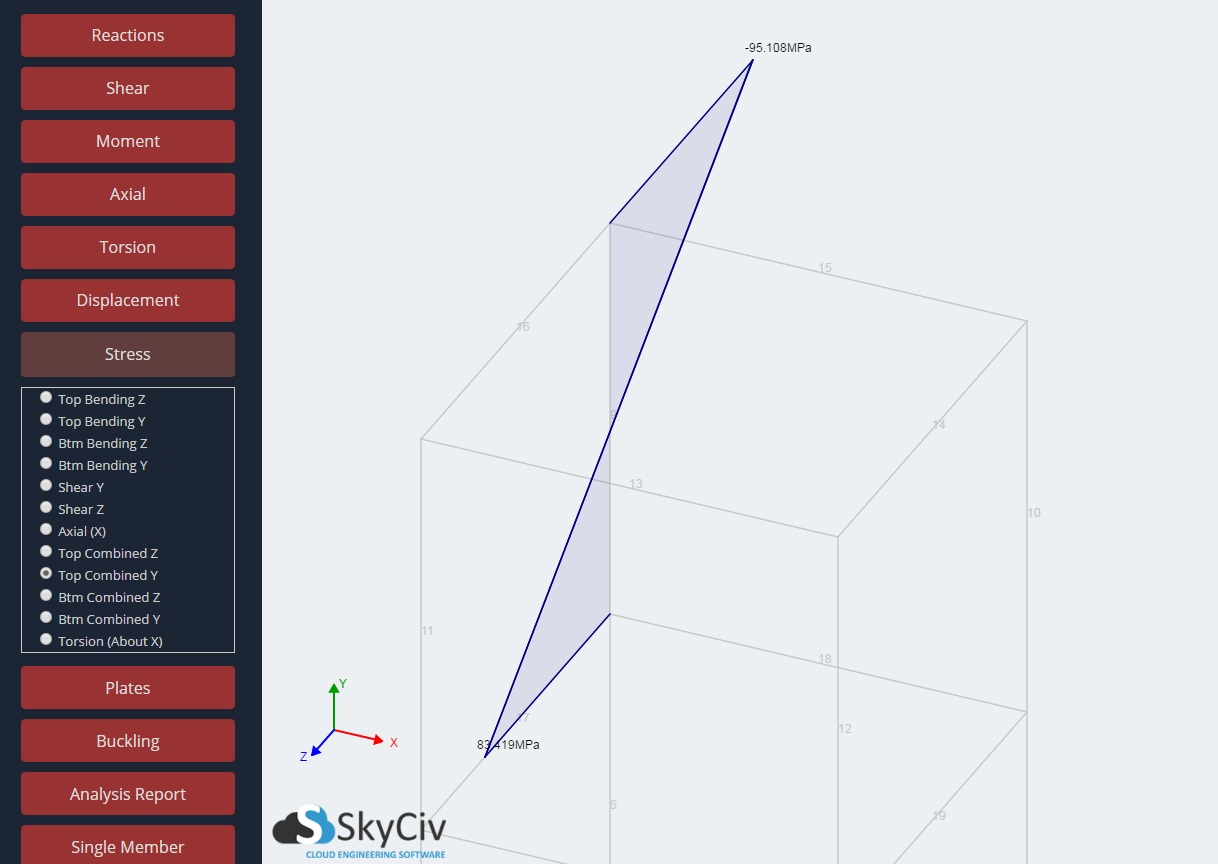

Top combinato Y

La somma di tutte le sollecitazioni agenti attorno alla direzione dell'asse locale Y nella fibra superiore. Somma della piegatura superiore Y e assiale (X).

Fondo combinato Z

La somma di tutte le sollecitazioni che agiscono attorno alla direzione dell'asse locale Z nella fibra inferiore. Somma di Btm Bending Z e Axial (X).

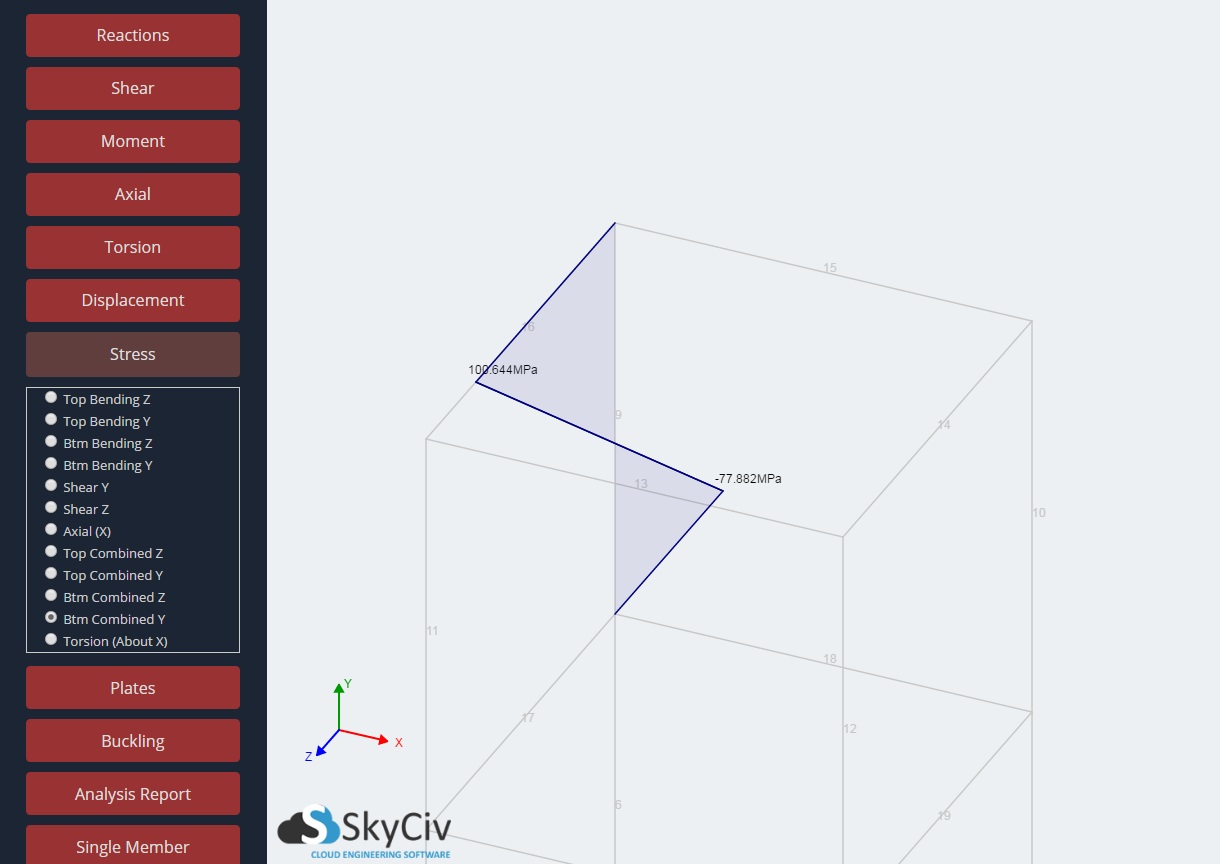

Fondo combinato Y

La somma di tutte le sollecitazioni agenti attorno alla direzione dell'asse locale Y nella fibra inferiore. Somma di Btm Bending Y e Axial (X).

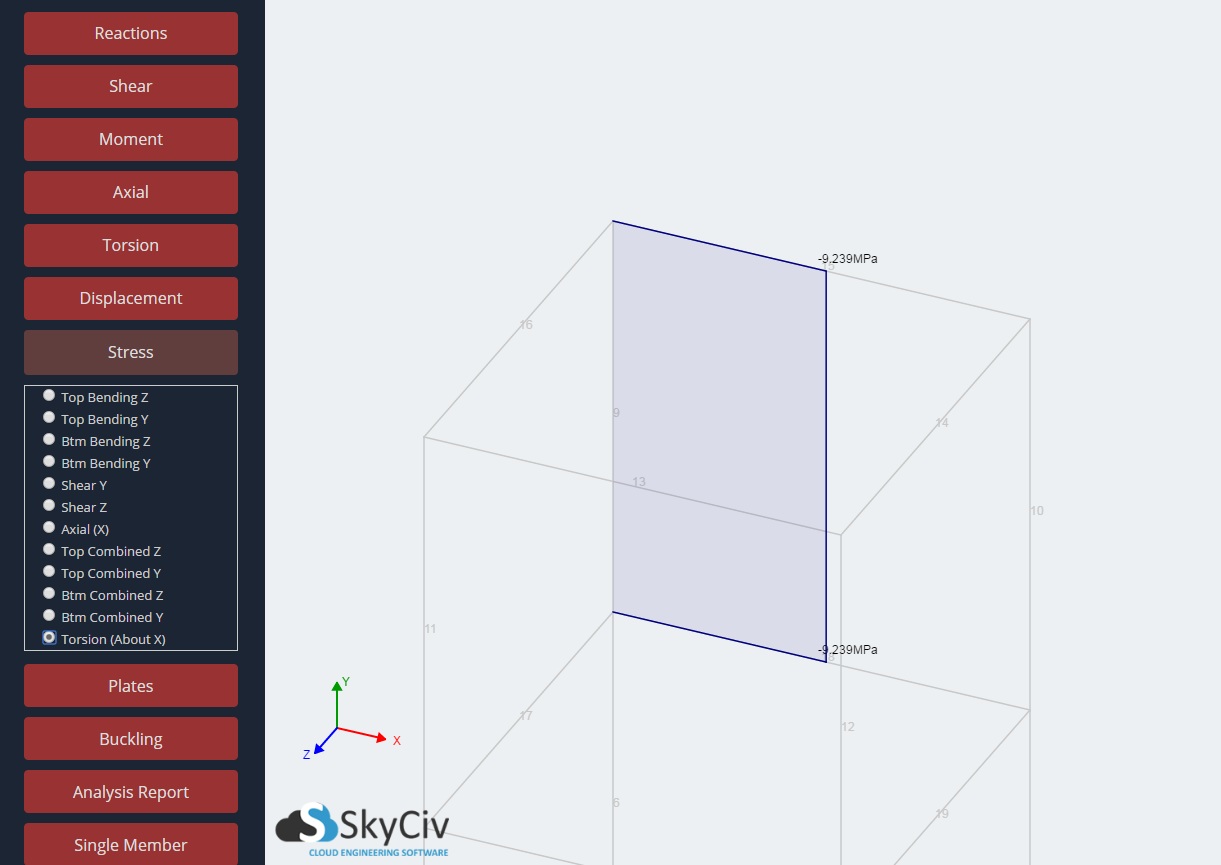

Torsione (su X)

La sollecitazione torsionale rispetto all'asse X locale.
