Esporta disegni

Esportazione di disegni strutturali semplificati per strutture in cemento armato e acciaio

Iniziare

La funzione Disegni di SkyCiv ti consente di esportare il tuo modello S3D in un file DXF, creando piante strutturali e viste orizzontali secondo un algoritmo automatizzato o utilizzando le griglie e i prospetti. Per membri concreti, puoi anche esportare le informazioni sulle armature e aggiungere disposizioni sismiche per i dettagli assegnati utilizzando il file Modulo di progettazione SkyCiv RC. Se questi dati sono stati inseriti, lo vedrai apparire nelle Impostazioni Disegni (mostrato in un passaggio seguente).

<

Per esportare il tuo disegno, fare clic su Uscita – Disegni che visualizzeranno le seguenti impostazioni modali. Se il tuo modello ha membri concreti, puoi aggiungere le informazioni aggiuntive richieste nell'interfaccia utente e fare clic su "Esporta DXF".

Immagine 1 Funzionalità dei disegni in S3D





Comprendere i tuoi disegni

Vista dall'alto

La vista in prospetto mostra una proiezione verticale per ogni prospetto definito nel modello o selezionato automaticamente, comprese eventuali griglie e prospetti immessi sotto Linee della griglia & elevazioni:


Immagine 2 Vista dall'alto

Vista orizzontale

La vista orizzontale mostra una proiezione secondo i piani creati dalle linee della griglia o creati automaticamente.


Immagine 3 Vista orizzontale

Viste inclinate

Questa funzionalità include una visualizzazione aggiuntiva per i membri inclini, crea automaticamente tutti i piani 2D necessari, e mostra una proiezione dell'aereo. Ciò è particolarmente utile su strutture inclinate, ad esempio i telai solari:


Immagine 4 Vista inclinata

Guida testuale per i membri

Ad ogni membro è associato un testo con le seguenti informazioni, specifico per ciascun membro e sezione:


Immagine 5 Testo del membro

Unità di disegno

I disegni sono realizzati in metri (m) per il sistema di unità metriche o in piedi (ft) per il sistema di unità imperiali. L'input del modello è indipendente dai disegni. Ad esempio, se hai un modello con unità di lunghezza come mm, visualizzerà comunque i disegni in m.

Membri concreti

Per gli elementi in calcestruzzo è possibile creare dettagli per ciascuna trave e colonna, a seconda dei requisiti del paese. La finestra Impostazioni modali di seguito mostra alcuni degli input richiesti per disegni concreti accurati. SkyCiv ha anche impostato alcuni codici paese preimpostati per automatizzare questo input per te:



Immagine 6 Impostazioni concrete dell'interfaccia utente

Impostazioni dell'interfaccia utente

  • Impostazioni preimpostate: ciò consente di selezionare alcune impostazioni predefinite per i dettagli in RC secondo alcuni codici di progettazione.
  • Dati di progettazione RC utente: ciò consente di selezionare i dati RC memorizzati nel server, questi sono i dati utilizzati per creare i dettagli dell'armatura.
  • Lunghezza massima dell'armatura: Impostare la lunghezza massima dell'armatura longitudinale nei dettagli, l'armatura verrà sovrapposta utilizzando la lunghezza di giunzione sovrapposta, pertanto i disegni non genereranno barre più lunghe di questa lunghezza.
  • Distanza dal piede: per colonne, questa è la distanza dalla parte inferiore dell'elemento al basamento, utilizzato per calcolare la lunghezza delle barre longitudinali.
  • Distanza dal confine: Questa è la distanza di una barra longitudinale dal bordo dell'elemento.
  • Distanza dal confine a contatto con il suolo: Questa è la distanza di una barra longitudinale di una colonna dal bordo dell'elemento sul lato inferiore.
  • Coperchio: copertura per staffe, utilizzato per calcolare la lunghezza della staffa.
  • Distanza massima tra traverse supplementari: se la distanza tra le legature nelle colonne è maggiore di questo valore verranno aggiunte le legature necessarie al dettaglio trasversale.
  • Informazioni sulle barre d'armatura: è possibile impostare le informazioni per le barre d'armatura utilizzate nel disegno.
  • Predisposizioni per staffe: qui è possibile aggiungere alcune impostazioni per limitare la spaziatura massima delle staffe secondo alcuni dei parametri utilizzati nelle norme di progettazione, puoi aggiungere molti controlli di cui hai bisogno. Il valore di controllo è la moltiplicazione del “Tipo” per il “Fattore”, se si seleziona la lunghezza, Tipo utilizzerà il valore Fattore come lunghezza.

Disposizioni standard per i dettagli

Molti standard includono disposizioni aggiuntive al di fuori delle specifiche principali che influenzano i dettagli delle strutture, alcuni di essi sono legati alle disposizioni sismiche. Un adeguato dettaglio consente agli elementi facenti parte del sistema sismico-resistente un buon comportamento durante gli eventi sismici con un'adeguata capacità di dissipazione dell'energia, evitando le cerniere plastiche nelle colonne e limitandole a zone particolari delle travi. Quando sono disponibili impostazioni RC, questa funzione controlla i dati di progettazione disponibili e li modifica se necessario.

Dettagli della trave

Un dettaglio di trave viene creato con diversi segmenti continui che condividono la stessa sezione e hanno un angolo relativo tra segmenti consecutivi inferiore a 15°. Le giunzioni a sovrapposizione si trovano al centro della campata per le barre superiori e vicino ai supporti per le barre inferiori.

Ogni dettaglio della trave comprende l'armatura longitudinale e trasversale, linee della griglia, e dettaglio della sezione.


Immagine 7 Particolare della trave


Immagine 8 Informazioni sul raggio

Dettagli della colonna

I dettagli della colonna includono anche il rinforzo longitudinale e trasversale, dettaglio della sezione, e livelli. Sono creati con segmenti verticali continui.


Immagine 9 Particolare della colonna

Barre di rinforzo

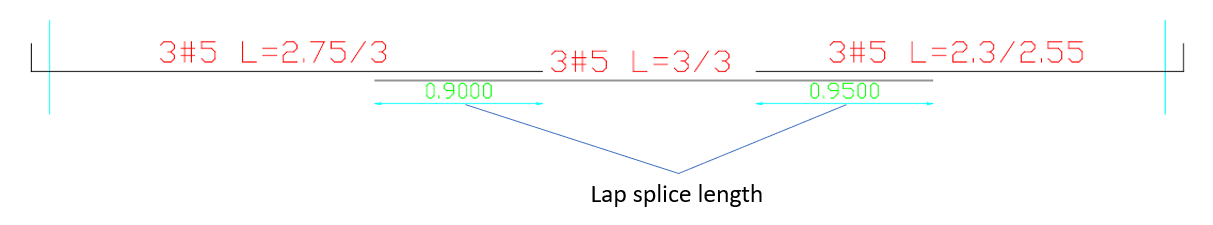

Le barre d'armatura vengono disegnate nel layer “REINFORCEMENT_LAYER” con i ganci necessari. All'oggetto Barra d'armatura è associato un testo al numero di barre, nome della barra, la lunghezza diritta, e lunghezza totale.


Immagine 10 Barre di rinforzo

Staffe

L'oggetto staffa è un gruppo di staffe con la stessa spaziatura.


Immagine 11 Staffe

Dettagli della sezione

Ogni membro ha un dettaglio della sezione che mostra la forma della sezione, dimensioni, e staffe.


Immagine 12 Particolare della sezione

Rinforzo multistrato

Quando sono presenti più layer definiti nel modulo di progettazione, la funzione Disegni riconosce layer diversi quelli con una posizione diversa. Automaticamente gli strati più esterni dall'alto e dal basso vengono definiti come strati continui con barre sovrapposte in base alle lunghezze di giunzione, gli altri strati vengono creati come strati non continui con le barre estese per le lunghezze di sviluppo.


Immagine 13 Rinforzo multistrato
