AS / NZS 1170 Calcolo del carico di neve

Utilizzo del generatore di carico SkyCiv in AS/NZS 1170.3 Calcoli del carico di neve

Per calcolare le pressioni di carico della neve per una struttura utilizzando SkyCiv Load Generator, il processo consiste nel definire prima il codice di riferimento. Tuttavia, solo gli utenti con un account professionale o che hanno acquistato il modulo Load Generator autonomo potranno utilizzare questo calcolo. È possibile acquistare il modulo autonomo tramite questo collegamento.

Interfaccia utente del generatore di carico SkyCiv

figura 1. Interfaccia utente del generatore di carico SkyCiv.

Dati del sito

Usando l'AS/NZS 1170.3 calcolo del carico da neve, è sufficiente definire i seguenti parametri:

  • Nazione – Australia o Nuova Zelanda
  • Progettare la vita lavorativa – l'anno è un'aspettativa di ricorrenza molto alta, quindi questo carico di vento si verificherà molto. Ad esempio, è la struttura utilizzata per scopi di costruzione (per esempio. impalcatura) o la vita lavorativa del progetto è più lunga?, per dire edifici e ponti. Più lunga è la vita lavorativa del design, maggiore è la velocità di base del vento (dar conto del significato). Qui, l'anno è un'aspettativa di ricorrenza molto alta, quindi questo carico di vento si verificherà molto 25 anni.
  • Livello di importanza – Il livello di importanza è governato dal tipo di struttura e dal suo potenziale impatto. Clicca il (io) per maggiori informazioni su quale livello di importanza è corretto per la tua struttura.
  • Indirizzo del progetto – l'indirizzo dove si trova il sito

Dopo aver selezionato le opzioni per questi parametri, è necessario inserire l'indirizzo della struttura. Il carico da neve corrispondente per l'indirizzo verrà calcolato automaticamente. Si noti che questo valore si basa su quanto segue:

  • Sezione 2 di AS / NZS 1170.3 per la classificazione delle regioni di neve sulla base delle figure 2.1 e 2.2 e in base all'elevazione
  • tavolo 5.2 per località specifiche in Australia

Si noti che la classificazione della regione della neve visualizzata automaticamente nel modulo deve dare la priorità alla classificazione dell'area in base all'altitudine. Per visualizzare la mappa della regione della neve basata sulle figure 2,1 e 2.2, è necessario fare clic “Visualizza i contorni della mappa” e poi seleziona “della Neve” – “Australia/Nuova Zelanda.” Per le località australiane indicate in Tabella 5.2, l'utente deve selezionare “Classificazione del terreno per la neve” come indicato in AS/NZS 1170.3 Supp 1.

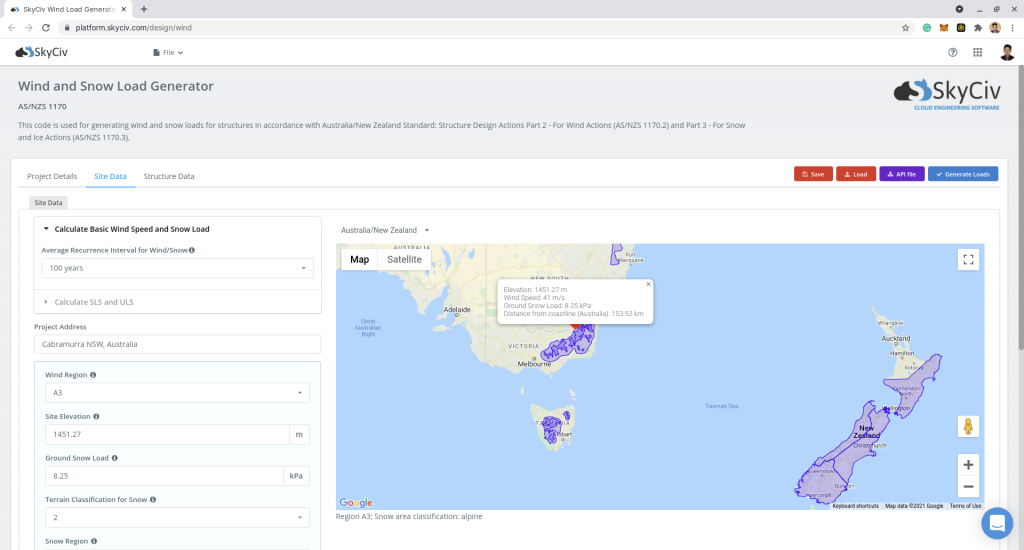

SkyCiv Carica i dati del sito di neve Gen

figura 2. Dati del sito di SkyCiv Load Generator

SkyCiv ha digitalizzato la mappa secondo lo standard tascabile. Questo significa, è sufficiente inserire la posizione del sito e il software tirerà automaticamente il carico di neve al suolo in base a questo input. Esiste un limite al numero di volte in cui è possibile ottenere il carico di neve al suolo sullo strumento gratuito.

Dati della struttura

Il prossimo passo è definire prima la struttura che stai analizzando. Attualmente, solo la struttura dell'edificio è supportata in AS/NZS 1170.3.

SkyCiv carica i dati della struttura della generazione



figura 3. Immissione dei dati strutturali per gli edifici.

Parametri di input della struttura per il calcolo del carico di neve

Profilo del tettoUtilizzato nei valori del coefficiente di pressione in base al profilo del tetto selezionato e all'angolo di inclinazione del tetto
Lunghezza dell'edificio – la dimensione parallela alla direzione del vento come definita in AS/NZS 1170.
Larghezza edificio – la dimensione perpendicolare alla direzione del vento come definita in AS/NZS 1170.
Altezza media del tetto – la dimensione della struttura da terra all'altezza media del tetto spiovente.
Angolo di inclinazione del tetto – la pendenza del tetto in gradi. Usa il nostro calcolatore del tetto inclinato se hai bisogno di determinarlo.

Una volta completati e convalidati i parametri di cui sopra (facendo clic su Conferma dati struttura), ora possiamo procedere alla sezione Parametri del carico da neve.

Dati sulla neve

Per procedere con il nostro calcolo del carico di neve, dobbiamo prima selezionare la casella accanto al pulsante Carico neve. Per impostazione predefinita, questo viene controllato quando sono stati definiti i dati nivologici del sito.

Casella di controllo SkyCiv Carica Gen Snow



figura 4. Casella di controllo per i dati sul carico di neve.

Parametri di input della neve

Parametri del carico di neve SkyCiv Load Gen

figura 5. Parametri di input del carico di neve.

Categoria di esposizione alla neve

Questo parametro viene utilizzato per ottenere il coefficiente di riduzione dell'esposizione Ce. La definizione di ciascuna opzione è definita nella tabella seguente:

Categoria di esposizione Definizione
subalpino Siti classificati come regione subalpina.
Al riparo Siti in cui il tetto è protetto dal vento da ostacoli come altre strutture, caratteristiche del terreno o numero di alberi ravvicinati più alti del tetto.
Semiriparato Siti in cui il tetto è solo parzialmente protetto da un numero di ostacoli sparsi più alti del tetto (ad esempio, alberi sparsi).
Spazzate dal vento Siti in cui il tetto è esposto su tutti i lati, senza alcuna protezione fornita da ostruzioni, alberi, o caratteristiche del terreno più alte del tetto.

Considerare il caso di carico di neve sbilanciata / trascinata?

Questo parametro è un "Sì" o "No" per calcolare il caso di carico di neve sbilanciato. Dopo aver selezionato "No,”Deve essere calcolato solo il caso di carico neve bilanciato. D'altro canto, selezionando "Sì,”Verrà visualizzata la tabella dei casi di carico neve sbilanciato. Ci sono quattro opzioni per AS/NZS 1170.3 regione alpina:

Deriva sul tetto a due falde

Questo caso viene utilizzato per calcolare il carico di neve trascinata su un tetto a due falde / a due falde come mostrato di seguito:

Ingresso del carico di neve trasportata per il tetto a due falde

figura 6. Parametri per il calcolo del carico di neve trascinata su tetto a due falde / a due falde.

Deriva sul tetto a una falda

Questo caso viene utilizzato per calcolare il carico di neve trascinata su un tetto a una falda / monofalda come mostrato di seguito:

Ingresso carico neve trasportata per tetto monofalda

figura 7. Parametri per il calcolo del carico di neve trascinata su un tetto a una falda / monofalda.

Deriva sul tetto inferiore

Questo caso viene utilizzato per calcolare la deriva del carico da neve al livello inferiore del tetto.

Ingresso del carico di neve trasportata sul tetto inferiore

figura 8. Parametri per il calcolo del carico di neve spostata sul tetto inferiore.

Deriva su proiezioni e ostruzioni

Questo caso viene utilizzato per calcolare la deriva del carico di neve su ostacoli al di sopra del livello del tetto come i muri dei parapetti, firewall, camini, eccetera.

Parametri di input del carico di neve trasportata su proiezioni e ostruzioni

figura 9. Parametri per il calcolo del carico di neve depositata su ostacoli e sporgenze sopra il tetto.

Deriva su tetto ostruito con parapetto

Questo caso viene utilizzato per calcolare la deriva del carico di neve sui muri di parapetto nella regione subalpina.

Parametri di input del carico di neve trasportata su tetto ostruito con parapetto

figura 10. Parametri per il calcolo del carico di neve ventata su tetto ostruito con parapetto in regione subalpina.

Deriva su tetto ostruito con battuta

Questo caso viene utilizzato per calcolare la deriva del carico da neve su tetto ostruito con battuta in regione subalpina.

Parametri di input del carico di neve trasportata sulla battuta del tetto

figura 11. Parametri per il calcolo del carico di neve ventata su tetto ostruito con battuta in regione subalpina.

risultati

I risultati del carico di neve mostreranno i parametri nel calcolo del carico di neve bilanciato come mostrato di seguito. I risultati riepilogati vengono visualizzati sul lato destro dello schermo. Altri risultati sono mostrati nel rapporto dettagliato.

Parametri e risultati del carico di neve non trasportata

figura 12. Parametri del carico di neve e risultati bilanciati del carico di neve.

Parametri e risultati del carico di neve trasportata

figura 13. Risultati del carico di neve trasportata.

Calcolo dettagliato

È possibile accedere ai calcoli dettagliati del carico di neve solo da Utenti di account professionali e coloro che hanno acquistato il modulo generatore di carico autonomo. Tutti i parametri e le ipotesi utilizzate nel calcolo vengono visualizzati sul report per renderlo trasparente per l'utente. È possibile scaricare un esempio di calcolo dettagliato tramite i seguenti collegamenti:

Rapporto dettagliato sul calcolo del carico di neve
