Πώς να αναθεωρήσετε βήμα προς βήμα τον υπολογισμό των αντιδράσεων, στιγμή κάμψης, και διαγράμματα δύναμης διάτμησης
SkyCiv Beam παρέχει πλήρεις υπολογισμούς χεριών για αντιδράσεις, διαγράμματα δύναμης διάτμησης (SFD), και διαγράμματα ροπής κάμψης (BMD). Αυτό παρέχει έναν χρήσιμο τρόπο για την επικύρωση των αποτελεσμάτων για τον εαυτό σας. Είμαστε σίγουροι ότι θα βρείτε αυτήν τη λειτουργία χρήσιμη είτε είστε μαθητής που μαθαίνει για τις αρχές της δομικής μηχανικής, ή έναν επαγγελματία που χρειάζεται να ελέγξει ξανά τα στοιχεία. Για να πάρετε μια γεύση από το λογισμικό δέσμης μας, δοκιμάστε το Δωρεάν μας Υπολογιστής αντίδρασης δέσμης που σας επιτρέπει επίσης να υπολογίζετε διαγράμματα ροπής κάμψης και διατμητικής δύναμης.
Υπολογισμοί χεριών υποστηρίζονται τώρα απροσδιόριστα δοκάρια μέσω της μεθόδου κατανομής στιγμής!
Παρακαλώ σημειώστε μοντέλα με μεντεσέδες και ελατήρια δεν υποστηρίζονται προς το παρόν. Για συνδυασμούς φορτίων, μπορείτε να αποκτήσετε πρόσβαση στους υπολογισμούς με το χέρι για κάθε συνδυασμό που ορίζετε στο μοντέλο, εξαιρουμένων των αποτελεσμάτων φακέλου.
FBD και αντιδράσεις
Όλοι οι υπολογισμοί χεριών βρίσκονται στον «Οδηγό υπολογισμού χεριών’ αναδυόμενο παράθυρο. Ανοίξτε αυτό το αναδυόμενο παράθυρο κάνοντας κλικ σε οποιοδήποτε από τα «Open Hand Calculations’ κουμπιά βρέθηκαν κάτω από το FBD, SFD, και αποτελέσματα BMD.
Στατικός προσδιορισμός υπολογισμών χεριών

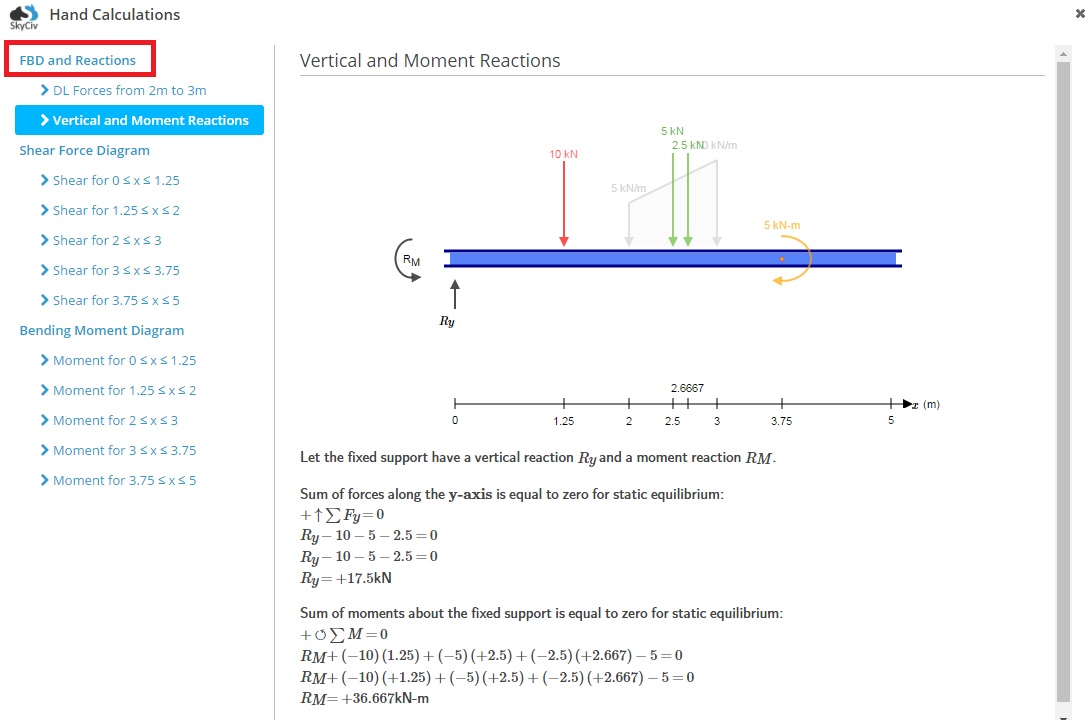

Τα αποτελέσματα της FBD και της αντίδρασης βρίσκονται στην κορυφή. Η μέθοδος λαμβάνει υπόψη τις εξισώσεις στατικής ισορροπίας.
Στατιστικά απροσδιόριστοι υπολογισμοί χεριών
Για απροσδιόριστες δοκούς χωρίς μεντεσέδες, οι κατακόρυφες και στιγμιαίες αντιδράσεις επιλύονται χρησιμοποιώντας τη μέθοδο κατανομής ροπής. Εφευρέθηκε από τον Hardy Cross, αυτή η μέθοδος είναι εξαιρετικά ισχυρή στην απλότητά της και έχει χρησιμοποιηθεί εκτενώς από την πρώτη της δημοσίευση από το περιοδικό ASCE το 1930.
Διάγραμμα διατμητικής δύναμης (SFD)

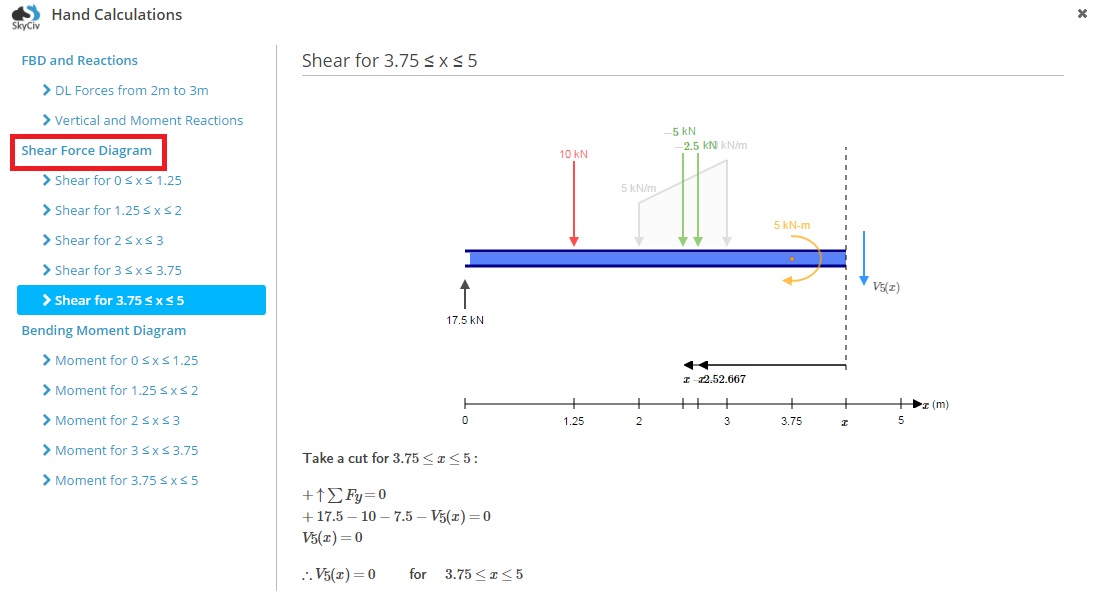

Η «Μέθοδος των τμημάτων’ ή «Μέθοδος περικοπών’ χρησιμοποιείται για τον προσδιορισμό των τιμών δύναμης διάτμησης σε θέσεις κατά μήκος της δέσμης.
Διάγραμμα ροπής κάμψης (BMD)

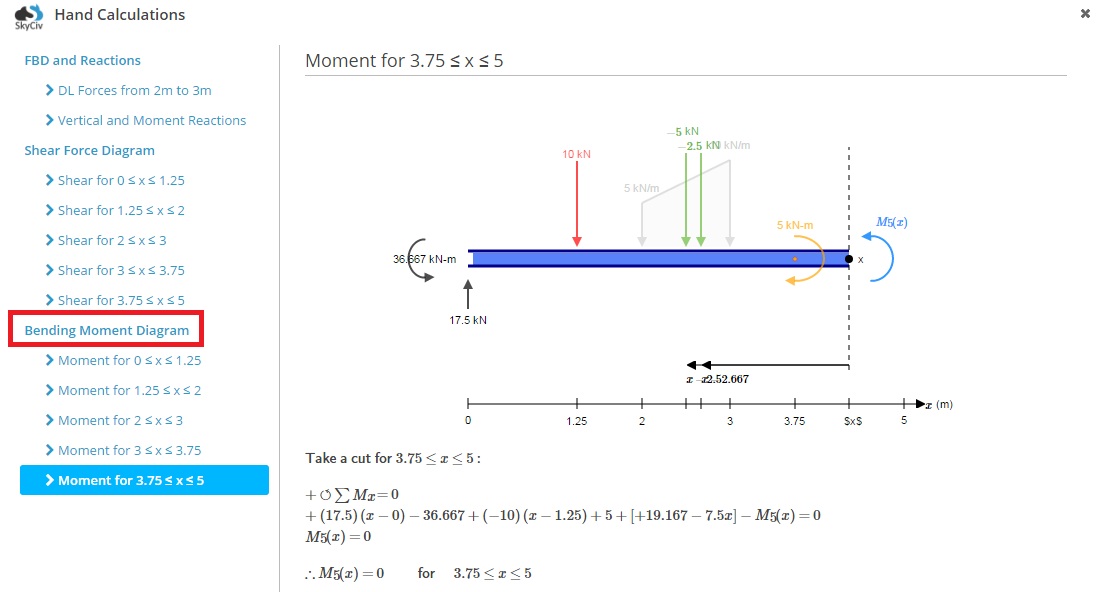

Παρόμοια με τα αποτελέσματα της SFD, η «Μέθοδος τμημάτων’ ή «Μέθοδος περικοπών’ χρησιμοποιείται για τον προσδιορισμό των τιμών ροπής κάμψης σε θέσεις κατά μήκος της δέσμης.
