SkyCiv για Excel

Πρόσθετο Excel για σχεδιασμό και μοντελοποίηση δομικής ανάλυσης SkyCiv API V3

Εισαγωγή

Το Excel είναι το εικονικό λογισμικό υπολογιστικών φύλλων που χρησιμοποιείται ευρέως στην επιστήμη και τη μηχανική. Στη δομική μηχανική η δύναμη του Excel, ειδικά σε συνδυασμό με μακροεντολές, φημίζεται για την προσβασιμότητα, ευελιξία και υπολογιστική ισχύ. SkyCiv για Excel ανοίγει νέους δρόμους στην ενσωμάτωση λογισμικού μηχανικής παρέχοντας στους χρήστες μια πλήρη σειρά εργαλείων δομικής ανάλυσης και σχεδίασης μέσα από το Microsoft Excel. Αξίζει επίσης να σημειωθεί ότι η προσθήκη είναι μια ενσωματωμένη εφαρμογή, όχι μόνο ένα φύλλο ή μια μακροεντολή VBA.

Αυτή η σελίδα τεκμηρίωσης καλύπτει τις ακόλουθες πτυχές της προσθήκης SkyCiv Excel:

• Ξεκινώντας
• Πρίπλασμα
• Ανάλυση
• Σχέδιο
• Γρήγορη σχεδίαση
• Υποστήριξη

Ξεκινώντας

Εγκατάσταση

Για να εγκαταστήσετε το SkyCiv για Excel, πλοηγηθείτε στο Microsoft Marketplace και κάντε κλικ “Παρ'το τώρα”. Ακολουθήστε τις οδηγίες εγκατάστασης και μετά την εγκατάσταση, θα πρέπει να δείτε την καρτέλα SkyCiv στον πελάτη Excel. Εναλλακτικά, μπορείτε να εγκαταστήσετε αυτό το πρόσθετο απευθείας από το Excel (απλώς αναζητήστε το AppSource για SkyCiv):

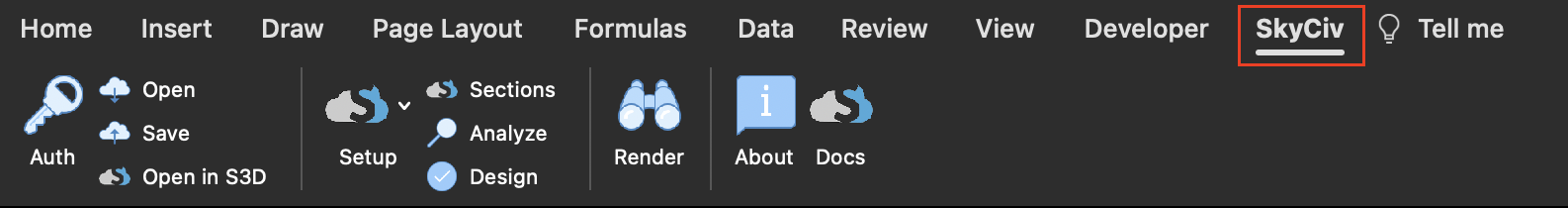

Μόλις εγκατασταθεί, κάντε κλικ στην καρτέλα και θα εμφανιστεί μια νέα κορδέλα εργαλείων όπως φαίνεται παρακάτω.

Διαθέσιμα εργαλεία & Λειτουργικότητα

Ακολουθεί μια σύντομη εξήγηση για κάθε κουμπί στην κορδέλα από αριστερά προς τα δεξιά, ομαδοποιούνται όπως εμφανίζονται.

• Γενικός
  • Ρυθμίσεις: Εδώ εισάγετε το δικό σας Διαπιστευτήρια SkyCiv API. Αυτά απαιτούνται για να μπορείτε να εκτελείτε ανάλυση, σχέδιο, Αριθμομηχανές Quick Design, πρόσβαση στις βάσεις δεδομένων ενοτήτων και υλικών, ανοίξτε ή αποθηκεύστε μοντέλα και ανοίξτε τα σε S3D. Αυτό δεν απαιτείται για την κατασκευή του μοντέλου σας ή για την προβολή του στο πρόγραμμα απόδοσης.
  • Ανοιξε: Εδώ μπορείτε να έχετε πρόσβαση σε όλα τα μοντέλα SkyCiv, ακόμη και αυτά που έχουν δημιουργηθεί στον ιστότοπο. Κατά την επιλογή, το μοντέλο θα εισαχθεί στο βιβλίο εργασίας. Εάν δεν έχετε επιλέξει το κουμπί Ρύθμιση πριν από την επιλογή ενός μοντέλου, Αυτό θα γίνει αυτόματα για να δημιουργήσετε τους πίνακες. Σημειώστε ότι αυτό θα αντικαταστήσει οποιοδήποτε υπάρχον μοντέλο στο βιβλίο εργασίας.
  • Αποθηκεύσετε: Εδώ μπορείτε να αποθηκεύσετε το μοντέλο σας στην πλατφόρμα SkyCiv.
  • S3D: Αυτό θα ανοίξει ένα παράθυρο όπου κάνετε κλικ “Άνοιγμα στο S3D” will save your excel model under the name ‘temp-excel-plugin’ και στη συνέχεια ανοίξτε το στο πρόγραμμα περιήγησης. Επιτρέπω 10 δευτερόλεπτα περίπου για να ολοκληρωθεί αυτή η ενέργεια.
• Ρύθμιση
  • Ρύθμιση: Αυτό θα δημιουργήσει κενά τραπέζια που θα σας επιτρέψουν να δημιουργήσετε ένα μοντέλο από το μηδέν.
  • Ενότητες: Αυτό θα παρουσιάσει μια διεπαφή όπου μπορείτε να επιλέξετε διάφορα τμήματα μελών και να τα εισαγάγετε σε μια υπάρχουσα σειρά του πίνακα ενοτήτων, επιλέγεται από την ταυτότητά του.
  • Υλικά: Αυτό θα παρουσιάσει μια διεπαφή όπου μπορείτε να επιλέξετε διάφορα υλικά και να τα εισαγάγετε σε μια υπάρχουσα σειρά του πίνακα υλικών, επιλέγεται από την ταυτότητά του.
• Εργαλεία
  • Αναλύει: Εδώ μπορείτε να εκτελέσετε μια ανάλυση στο μοντέλο σας. Τα αποτελέσματα θα παρέχονται σε νέα φύλλα.
  • Σχέδιο: Εδώ μπορείτε να εκτελέσετε ένα σχέδιο στο μοντέλο σας. Τα αποτελέσματα θα παρέχονται σε νέα φύλλα.
  • Γρήγορη σχεδίαση: Εδώ μπορείτε να εκτελέσετε αριθμομηχανές SkyCiv Quick Design, ανεξάρτητα από το μοντέλο σας. Βιβλίο RC Γρήγορη σχεδίαση ενότητα παρακάτω.
• Καθιστών
  • Καθιστώ: Αυτό θα ανοίξει το πρόγραμμα απόδοσης SkyCiv στο Excel. Θα δείτε την ενημέρωση του μοντέλου σας ζωντανά στο πρόγραμμα απόδοσης κατά την επεξεργασία του.
  • Δείγματα: Αυτό θα εμφανίσει ένα σύνολο δειγμάτων τρισδιάστατων μοντέλων που μπορείτε να φορτώσετε γρήγορα στο βιβλίο εργασίας σας. Σημειώστε ότι αυτό θα αντικαταστήσει οποιοδήποτε υπάρχον μοντέλο στο βιβλίο εργασίας.
• Πληροφορίες
  • Σχετικά με: Αυτό το κουμπί θα ανοίξει αυτήν τη σελίδα στο προεπιλεγμένο πρόγραμμα περιήγησης.
  • Έγγραφα: Αυτό το κουμπί θα ανοίξει τα έγγραφα SkyCiv API στο προεπιλεγμένο πρόγραμμα περιήγησης. Εδώ μπορείτε να δείτε ποια είναι η επιτρεπόμενη είσοδος για κάθε στήλη του φύλλου εργασίας SkyCiv.

Πρίπλασμα

Ο καλύτερος τρόπος για να ξεκινήσετε τη μοντελοποίηση είναι κάνοντας κλικ στο κουμπί Ρύθμιση (Οι μετρικές μονάδες χρησιμοποιούνται από προεπιλογή, μπορείτε να το αλλάξετε στις Ρυθμίσεις). Το φύλλο εργασίας SkyCiv θα δημιουργηθεί με διάφορους πίνακες. Αναπτύξτε τις ενότητες κόμβων και μελών κάνοντας κλικ στο μικρό + κουμπιά πάνω από τις ετικέτες στηλών. Τώρα κάντε κλικ στο κουμπί Render στην κορδέλα SkyCiv και θα δείτε το παράθυρο εργασιών Renderer ανοιχτό στη δεξιά πλευρά του βιβλίου εργασίας.

Το «Id’ στήλη για οποιονδήποτε πίνακα πρέπει να ξεκινά στις 1 και αύξηση – εισάγετε λοιπόν 1,0,0,0 στην πρώτη σειρά του πίνακα κόμβων. Αυτό δημιουργεί έναν κόμβο με αναγνωριστικό του 1 στο x,και,συντεταγμένες z 0,0,0. Τώρα στην επόμενη σειρά, προσθέστε έναν άλλο κόμβο: 2,0,1,0. Αυτό θα δημιουργήσει έναν κόμβο με αναγνωριστικό του 2 στο 0,1,0. Ο renderer πρέπει τώρα να εμφανίζει δύο κόμβους, ένα στην καταγωγή, και ένα άλλο πάνω από αυτό. Εάν δεν βλέπετε τους δύο κόμβους, ελέγξτε ξανά ότι και οι δύο σειρές βρίσκονται μέσα στον πίνακα κόμβων σύροντας το μικροσκοπικό βέλος στην κάτω δεξιά γωνία του πίνακα για να συμπεριλάβετε και τις δύο σειρές. Αυτό πρέπει να έχετε μέχρι στιγμής.

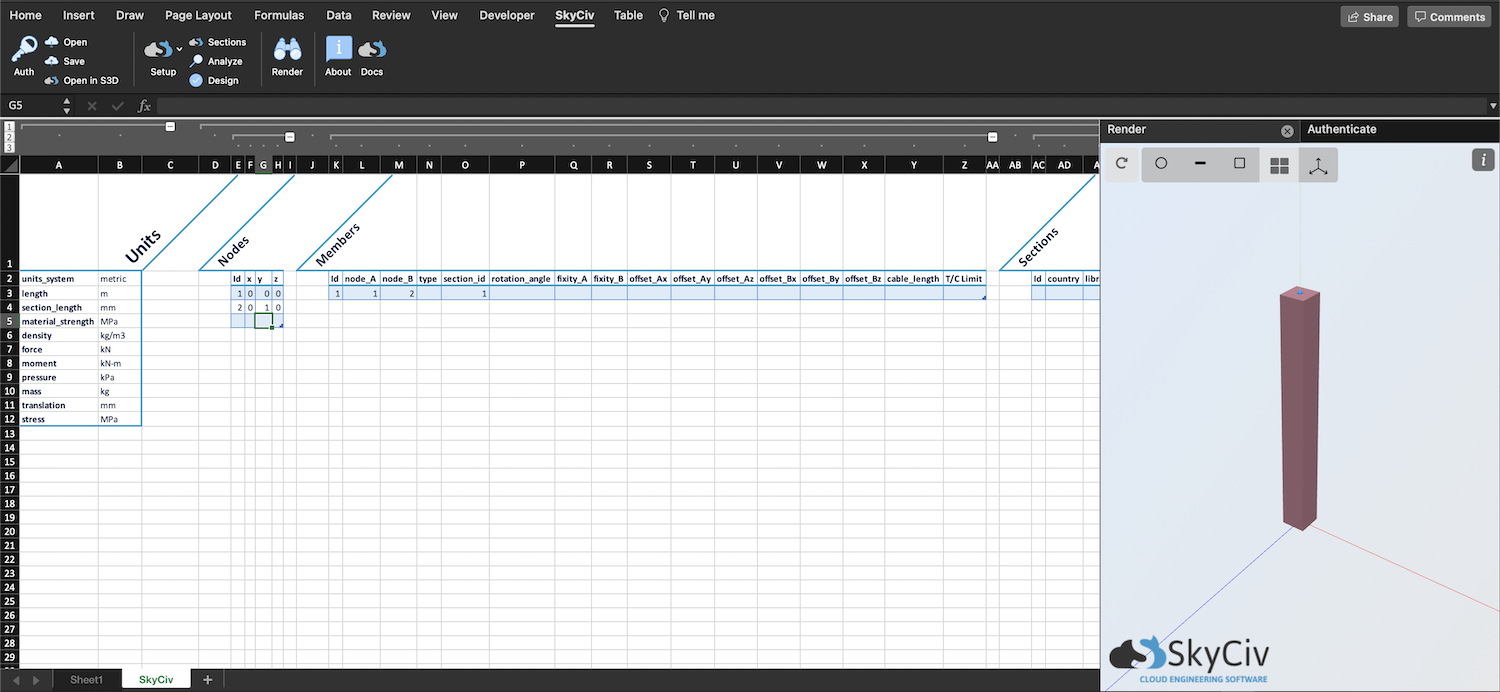

Ας προσθέσουμε ένα μέλος. Στα μέλη’ τραπέζι, δημιουργήστε ένα νέο μέλος προσθέτοντας «1’ για την ταυτότητα στην πρώτη σειρά των μελών’ τραπέζι. Ορίστε «κόμβος_Α’ προς το 1, «Κόμβος_Β’ προς το 2 και δώστε ένα αναγνωριστικό ενότητας "1". Το αναγνωριστικό ενότητας αντιστοιχεί στη σειρά του πίνακα ενοτήτων με αυτό το αναγνωριστικό. Σημειώστε ότι σε αυτό το στάδιο, η απόδοση θα αντιπροσωπεύει τμήματα μόνο ως συμπαγή τετράγωνα. Τώρα τα τραπέζια σας πρέπει να μοιάζουν με τα ακόλουθα.

Ένας άλλος πολύ καλός τρόπος για να εξοικειωθείτε με το Πρόσθετο είναι να ανοίξετε ένα βασικό μοντέλο μέσω του κουμπιού Άνοιγμα και να ελέγξετε πώς φαίνεται το μοντέλο όταν αντιπροσωπεύεται από πίνακες.

Σημειώστε ότι οι είσοδοι πρέπει να είναι ακριβείς. Για να δείτε επιτρεπόμενες εισόδους για οποιαδήποτε στήλη, επιλέξτε την κεφαλίδα του (στήλες με σταθερές επιλογές παρέχουν επίσης ένα αναπτυσσόμενο μενού) ή κάντε κλικ στο κουμπί Έγγραφα και θα μεταβείτε στη σελίδα Τεκμηρίωση API για τη δημιουργία ενός μοντέλου. Αυτό ισχύει και για κεφαλίδες πίνακα, μην τα αλλάξετε.

Ανάλυση

Μετά τον έλεγχο ταυτότητας χρησιμοποιώντας την καρτέλα Ρυθμίσεις, μπορείτε να εκτελέσετε μια ανάλυση μέσω της καρτέλας Ανάλυση. Μπορείτε να επιλέξετε τον τύπο ανάλυσης και, εάν το μοντέλο σας έχει δύο ή περισσότερους συνδυασμούς φορτίων, φίλτρο που έχει ως αποτέλεσμα την επιστροφή. Σημειώστε ότι η συμπερίληψη όλων των περιπτώσεων και συνδυασμών είναι πολλά δεδομένα! Για να αυξήσετε την ταχύτητα, επιλέξτε μόνο αυτά που χρειάζεστε.

Μόλις ολοκληρωθεί, νέα φύλλα εργασίας θα δημιουργηθούν με το όνομα της φόρτισης και του συνδυασμού και κάθε φύλλο θα περιέχει όλα τα δεδομένα αποτελεσμάτων. Έχουμε δημιουργήσει μια ενότητα αναζήτησης αποτελεσμάτων για να σας βοηθήσουμε να ελέγξετε γρήγορα τα δεδομένα σε όλα τα φύλλα αποτελεσμάτων.

Σχέδιο

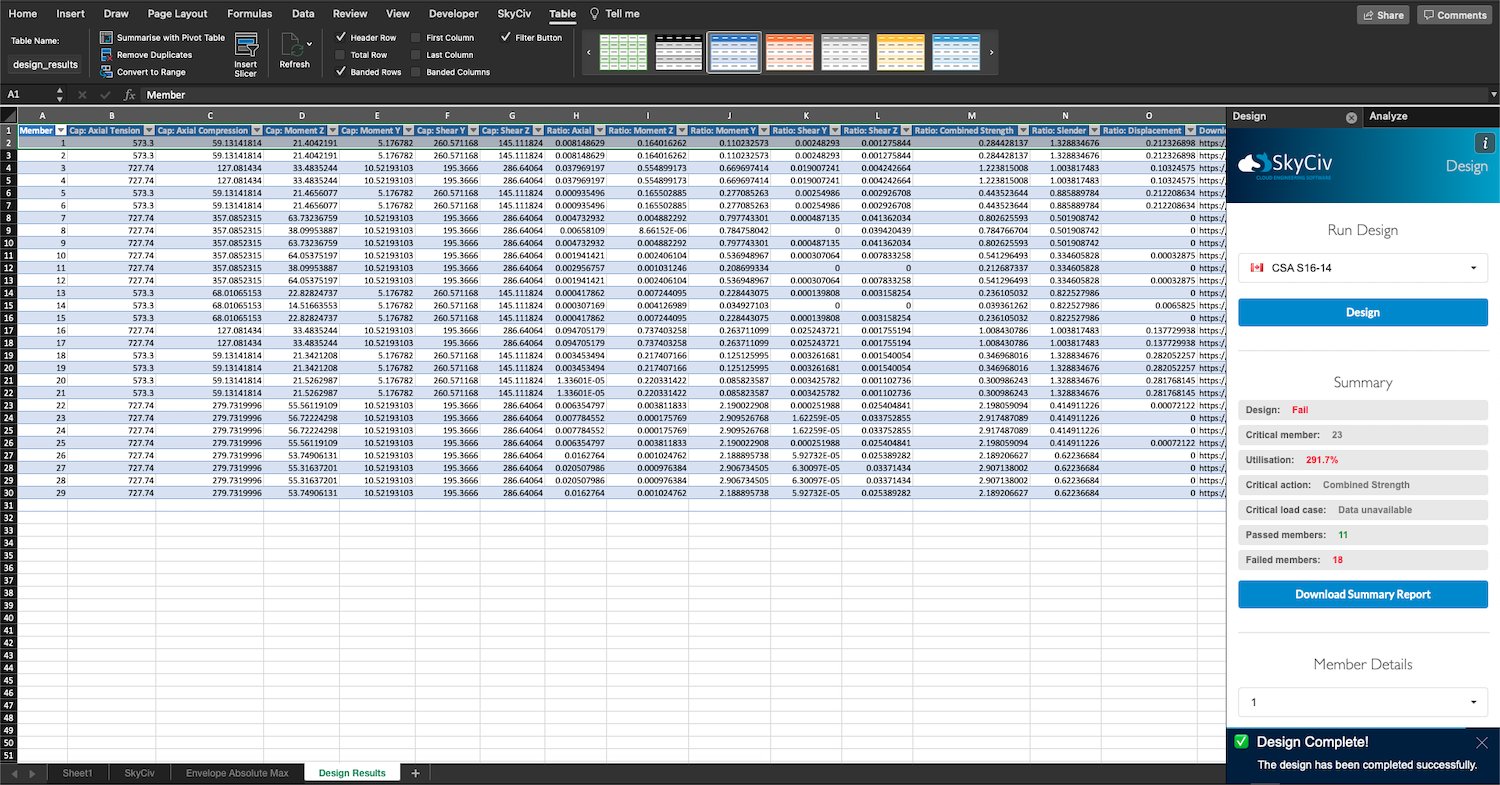

Μετά τον έλεγχο ταυτότητας χρησιμοποιώντας την καρτέλα Ρυθμίσεις, μπορείτε να εκτελέσετε ελέγχους σχεδίασης μέσω της καρτέλας Σχεδίαση. Επιλέξτε τον σωστό κωδικό σχεδίασης για το μοντέλο σας και κάντε κλικ στη σχεδίαση. Μόλις ολοκληρωθεί, τα αποτελέσματα του σχεδιασμού θα προστεθούν σε ένα νέο φύλλο με το όνομα “Αποτελέσματα σχεδιασμού”. Το παράθυρο εργασιών σχεδίασης θα παρέχει μια σύνοψη ολόκληρου του σχεδιασμού και επίσης μια ενότητα για γρήγορη επιθεώρηση οποιουδήποτε μέλους και ακόμη και λήψη μιας αναφοράς σχεδίασης για το μέλος. Χρησιμοποιώντας το μοντέλο από την παραπάνω ανάλυση, Η ακόλουθη εικόνα είναι το αποτέλεσμα της σχεδίασης. ο AISC 360-16 LRFD Ο κωδικός επιλέχθηκε καθώς το μοντέλο δημιουργήθηκε χρησιμοποιώντας ενότητες AISC.

Επί του παρόντος, το πρόσθετο Excel υποστηρίζει τους ακόλουθους ελέγχους κωδικών σχεδίασης:

• Ατσάλι: AISC 360-16 & 360-10 (ASD, LRFD), Ευρωκώδικας 3 (ΣΕ 1993-1-1:2005), BS 5950-1:2000, ΟΠΩΣ ΚΑΙ 4100-1998 & 2020, NZS 3404-1997, CSA S16-14, ΕΙΝΑΙ 800-2007 ΜΚΟ & ΕΙΝΑΙ 800-1984 WSM
• Χάλυβας ψυχρής διαμόρφωσης: AISI S100-16 (ASD, LRFD, Ενώ Σχεδιασμός Συντελεστών Φορτίου και Αντίστασης), AISI S100-12 (ASD, LRFD), Ευρωκώδικας 3 (ΣΕ 1993-1-3:2006), AS / NZS 4600-2005 & 2018
• Ξύλο: NDS 2018 (ASD, LRFD), ΟΠΩΣ ΚΑΙ 1720-2010

Γρήγορη σχεδίαση

Εκτός από τις δυνατότητες S3D, το πρόσθετο Excel σάς δίνει επίσης πρόσβαση στο ευρύ φάσμα υπολογιστών ανάλυσης και σχεδίασης για πολλούς διεθνείς κωδικούς που είναι διαθέσιμοι στο SkyCiv Quick Design βιβλιοθήκη. This lets you run these tools in batch and complete multiple design checks in minutes. Σημείωση: αυτή η δυνατότητα είναι ανεξάρτητη από το δομικό μοντέλο S3D που χρησιμοποιείται από το υπόλοιπο πρόσθετο.

Μόλις επικυρωθεί, μπορείτε να αποκτήσετε πρόσβαση σε αυτό το εργαλείο μέσω της καρτέλας Γρήγορη σχεδίαση. Εκεί, you can select the calculator you want and bring it into the workbook using the “Insert Input Table” κουμπί, με δυνατότητα επιλογής του συστήματος μονάδας (εάν ισχύει). This will create a sheet named “Quick Design Input” with a table where the calculator inputs are the columns and each row is a separate input, similar to the “Μαζική εκτέλεση” feature on the Quick Design website. Ο πίνακας δημιουργείται με ένα παράδειγμα σειράς; Χρησιμοποιήστε το “Add Row With Defaults” button to add each extra row you need. Λάβετε υπόψη ότι το βιβλίο εργασίας χειρίζεται μόνο μία αριθμομηχανή κάθε φορά: εισαγωγή άλλης αριθμομηχανής, ή αλλαγή του συστήματος της μονάδας μετά την τοποθέτησή του, θα αντικαταστήσει τον υπάρχοντα πίνακα, και τυχόν τιμές που έχετε ήδη εισάγει θα χαθούν.

Let’s take the “AISC 360-22 Weld Group Capacity” calculator as an example. Όταν ο πίνακας του εισάγεται σε μονάδες Imperial, μοιάζει με αυτό:

Note that for complex calculators like this one, που περιλαμβάνουν πίνακες ως μέρος των εισροών τους (δηλ., υποπίνακες, which in this case are “Horizontal Welds” και “Vertical Welds”), δημιουργείται ένα επιπλέον φύλλο για κάθε υποπίνακα, με “QD” as a prefix. These tables include a “Config” column used to group configurations. Για παράδειγμα, στην εικόνα, όλες οι σειρές με τιμή 1 σε αυτή τη στήλη ανήκουν στην ίδια διάταξη κάθετης συγκόλλησης, και ούτω καθεξής. The main table in “Quick Design Input” includes a column for each of these sub-tables, όπου πρέπει να εισαγάγετε το αναγνωριστικό της αντίστοιχης διαμόρφωσης.

Once all inputs are complete, you can run them by clicking the “Run Batch” κουμπί. This will create a new sheet named “Quick Design Output” with the results for each row, συμπεριλαμβανομένου ενός συνδέσμου προς την αναφορά υπολογισμού για κάθε είσοδο. Λάβετε υπόψη ότι αυτοί οι σύνδεσμοι είναι προσωρινοί και θα σταματήσει να λειτουργεί μετά από κάποιο χρονικό διάστημα. Επίσης, each run replaces the “Quick Design Output” σεντόνι, οπότε αν θέλετε να διατηρήσετε τα προηγούμενα αποτελέσματα, μετονομάστε ή αντιγράψτε αυτό το φύλλο πριν το εκτελέσετε ξανά.

Υποστήριξη

Χρειάζεστε βοήθεια στο δρόμο? Μη διστάσετε να μας στείλετε email στο [email protected] ή μέσω της Ζωντανής συνομιλίας μας μόλις συνδεθείτε στην πλατφόρμα. Για πληροφορίες σχετικά με τους όρους και τις προϋποθέσεις για αυτήν την εφαρμογή, επισκεφθείτε μας Οροι και Προϋποθέσεις σελίδα.
