AS / NZS 1170.2 (2021) Υπολογισμοί φορτίου ανέμου

Για τον υπολογισμό των πιέσεων ανέμου για μια κατασκευή χρησιμοποιώντας SkyCiv Load Generator, η διαδικασία είναι να ορίσετε πρώτα τον κωδικό αναφοράς. Από εκεί, η ροή εργασιών είναι ο καθορισμός των παραμέτρων στις Λεπτομέρειες έργου, Δεδομένα ιστότοπου, και Δεδομένα Δομής, αντίστοιχα. Ωστόσο, Οι δωρεάν χρήστες μπορούν να χρησιμοποιήσουν τον υπολογισμό μόνο για δίρριχτη ή δίρριχτη στέγη για μέγιστο 2 λύνει την ημέρα. Με Επαγγελματικός λογαριασμός ή αγοράζοντας το αυτόνομη μονάδα γεννήτριας φορτίου, μπορείτε να χρησιμοποιήσετε όλες τις δυνατότητες του αυτός ο υπολογισμός όσο θέλετε. Μπορείτε να αγοράσετε την αυτόνομη μονάδα μέσω αυτού Σύνδεσμος.

Ο υπολογισμός της ταχύτητας του ανέμου μπορεί να είναι μια πολύπλοκη διαδικασία στο AS / NZS 1170.2 (2021) για τοποθεσίες τοποθεσίας στην Αυστραλία και τη Νέα Ζηλανδία. Γι 'αυτό το SkyCiv έχει αναπτύξει ένα διαδικτυακό εργαλείο φόρτωσης ανέμου για να υπολογίσουμε την ταχύτητα και τις πιέσεις ανέμου σχεδιασμού μέσω του διαδραστικού μας Χάρτη Google. Οι χρήστες μπορούν επίσης να κάνουν κλικ και να σύρουν το δείκτη για να μετακινήσουν την τοποθεσία του ιστότοπου:

Διεπαφή χρήστη του SkyCiv Load Generator
Φιγούρα 1. Διεπαφή χρήστη του SkyCiv Load Generator

Δεδομένα ιστότοπου

Βασική ταχύτητα ανέμου

Το λογισμικό θα υπολογίσει τη βασική ταχύτητα ανέμου, ΒΡ, με βάση AS / NZS 1170.0 και AS / NZS 1170.2.

Συντηρησιμότητα και ταχύτητες ανέμου απόλυτης οριακής κατάστασης

Οι χρήστες μπορούν επίσης να τραβήξουν την κατάσταση ορίου εξυπηρέτησης (SLS) και Ultimate Limit State (ULS) ταχύτητες ανέμου τόσο για την Αυστραλία όσο και για τη Νέα Ζηλανδία. Χρησιμοποιεί την ετήσια πιθανότητα υπέρβασης για AS/NZS που βασίζονται 1170.0 και υπολογίζεται μέσω της ακόλουθης εισαγωγής. Απλώς ορίστε στην ακόλουθη είσοδο:

  • Χώρα – Αυστραλία ή Νέα Ζηλανδία
  • Εργασιακή ζωή σχεδίασης – πόσο καιρό πρόκειται να χρησιμοποιηθεί η δομή. Για παράδειγμα, είναι η δομή που χρησιμοποιείται για κατασκευαστικούς σκοπούς (π.χ. σκαλωσιά) ή είναι η διάρκεια ζωής του σχεδιασμού πιο μακροπρόθεσμη, για παράδειγμα κτίρια και γέφυρες. Όσο μεγαλύτερη είναι η διάρκεια ζωής του σχεδιασμού, όσο υψηλότερη είναι η βασική ταχύτητα του ανέμου (για να λάβουμε υπόψη τη σημασία). Εδώ, το SLS αυξάνεται μόνο έως DWL μικρότερο από 25 χρόνια.
  • Επίπεδο σπουδαιότητας – Το επίπεδο σημασίας διέπεται από τον τύπο της δομής και τον πιθανό αντίκτυπό της. Κάντε κλικ στο (Εγώ) για περισσότερες πληροφορίες σχετικά με το ποιο επίπεδο σημασίας είναι κατάλληλο για τη δομή σας.
  • Διεύθυνση έργου – τη διεύθυνση στην οποία βρίσκεται ο ιστότοπος

Ακολουθεί ένα παράδειγμα της Γεννήτριας Φορτίου SkyCiv που παίρνει τη βασική ταχύτητα ανέμου για το Κουίνσταουν, Νέα Ζηλανδία (από προεπιλογή η βασική ταχύτητα ανέμου θα είναι η μεγαλύτερη από τις τιμές SLS και ULS):

AS / NZS 1170.2 Παράμετροι τοποθεσίας
Φιγούρα 2. Παράμετροι εισαγωγής SLS / ULS.

Σημειώστε ότι ο χρήστης θα πρέπει να ελέγξει ξανά εάν η περιοχή ανέμου που ανιχνεύθηκε για την τοποθεσία είναι ακριβής με βάση τα Σχήματα 3.1(ΕΝΑ) και 3.1(σι) του AS / NZS 1170.2 προκειμένου να ληφθεί η κατάλληλη ταχύτητα ανέμου για την κατασκευή. Τα Δεδομένα Ιστοσελίδας θα πρέπει να μοιάζουν με αυτό:

AS / NZS 1170.2 Site Wind Data
Φιγούρα 3. Η ταχύτητα του ανέμου προκύπτει από τη βάση δεδομένων.

Παράμετροι εισόδου τοποθεσίας για υπολογισμό φορτίου ανέμου

Βασική ταχύτητα ανέμου- τη βασική ταχύτητα ανέμου που θα χρησιμοποιηθεί για τον υπολογισμό της πίεσης ανέμου σχεδιασμού. Αυτό καθορίζεται αυτόματα με βάση την ετήσια πιθανότητα υπέρβασης και τη διεύθυνση έργου και μπορεί να τροποποιηθεί από τον χρήστη
Περιοχή ανέμων
Χρησιμοποιείται για τον προσδιορισμό της βασικής ταχύτητας ανέμου Β αξία
Ανύψωση ιστότοπου – καθορίζεται από το API Χαρτών Google

Μόλις συμπληρωθούν οι παραπάνω παράμετροι, μπορούμε τώρα να προχωρήσουμε στην ενότητα Structure Data.

Δεδομένα δομής

Τα δεδομένα δομής και οι παράμετροι ανέμου και χιονιού χωρίζονται σε διαφορετικά ακορντεόν. Για τον υπολογισμό των πιέσεων ανέμου σχεδιασμού, πρέπει να είναι επιλεγμένο το πλαίσιο ελέγχου ανέμου. Πρέπει να ορίσετε πρώτα το Δομή αναλύεις. Τώρα αμέσως, τις διαθέσιμες δομές για AS/NZS 1170.2 έχουν ως εξής:

  • Κτίριο – υποστηρίζει το ακόλουθο προφίλ στέγης:
    • Αέτωμα, Ισχίο, Monoslope (περίφρακτος, μερικώς κλειστό, ή μερικώς ανοιχτό)
    • Έφτιαξε, Γυρίστηκε, Ανοίξτε το Monoslope (Άνοιξε)
  • Ηλιακούς συλλέκτες
    • Επίγεια τοποθέτηση
    • Ταράτσα
  • Πόλος

Σε αυτήν την τεκμηρίωση, θα επικεντρωθούμε στη δομή του κτιρίου.

AS / NZS 1170.2 Δομή Παράμετροι εισαγωγής δεδομένων

Φιγούρα 4. Εισαγωγή δεδομένων δομής για κτίρια.

Για κτιριακή δομή, πρέπει να συμπληρώσουμε τις διαστάσεις της δομής όπως φαίνεται στην παραπάνω εικόνα του κτιρίου. Η επιλογή για τα προφίλ στέγης είναι η εξής:

  • Αέτωμα
  • Monoslope
  • Ισχίο
  • Γυρίστηκε (ανοιχτό αέτωμα)
  • Έφτιαξε (ανοιχτό ανεστραμμένο αέτωμα)
  • Ανοίξτε το Monoslope

Για δωρεάν χρήστες, Μόνο η δίρριχτη και η κεκλιμένη στέγη είναι διαθέσιμες για το κτίριο. Μόλις ολοκληρώσετε όλες τις εισόδους δεδομένων δομής, μπορείτε να οπτικοποιήσετε τη δομή κάνοντας κλικ στο 3Δ. Δώστε στη δεξιά πλευρά. Επιπλέον, Σημειώστε ότι το μήκος του κτιρίου ορίζεται ως η διάσταση παράλληλη προς την κατεύθυνση του ανέμου (όπως φαίνεται στο βέλος) και το πλάτος του κτιρίου είναι κάθετο προς την κατεύθυνση του ανέμου.

Παράμετροι εισόδου δομής για τον υπολογισμό του φορτίου ανέμου

Προφίλ στέγηςΧρησιμοποιείται σε τιμές συντελεστών πίεσης με βάση το επιλεγμένο προφίλ οροφής και τη γωνία κλίσης της οροφής
Μήκος Κτιρίου – η διάσταση παράλληλη προς την κατεύθυνση του ανέμου όπως ορίζεται στο AS/NZS 1170.2. Χρησιμοποιείται για τον υπολογισμό των συντελεστών πίεσης
Πλάτος κτιρίου – η διάσταση κάθετη προς την κατεύθυνση του ανέμου όπως ορίζεται στο AS/NZS 1170.2. Χρησιμοποιείται για τον υπολογισμό των συντελεστών πίεσης
Μέσο ύψος στέγης – η διάσταση της κατασκευής από το έδαφος έως το μεσαίο ύψος της κεκλιμένης στέγης. Χρησιμοποιείται για τον υπολογισμό της πίεσης ταχύτητας
Γωνία κλίσης οροφής – η κλίση της στέγης σε βαθμό. Χρησιμοποιείται για τον υπολογισμό των συντελεστών πίεσης
Δεδομένα ανοίγματος κτιρίων – για τον καθορισμό της διαπερατότητας των επιφανειών τοίχων και χρησιμοποιείται στον υπολογισμό του κβ, ντοπι και ντοδυσφήμηση αξίες

Στοιχεία ανοιγμάτων κτιρίων για τον υπολογισμό του φορτίου ανέμου

Φιγούρα 5. Δεδομένα εισόδου ανοίγματος κτιρίων για κτίρια.

Μόλις συμπληρωθούν οι παραπάνω παράμετροι, μπορούμε τώρα να προχωρήσουμε στην ενότητα Παράμετροι φορτίου ανέμου.

Δεδομένα ανέμου

Για να προχωρήσουμε στον υπολογισμό του φορτίου ανέμου, πρέπει πρώτα να ελέγξουμε το πλαίσιο ελέγχου δίπλα στο κουμπί Wind Load. Από προεπιλογή, Αυτό ελέγχεται όταν έχουν καθοριστεί τα δεδομένα ανέμου τοποθεσίας.

AS / NZS 1170.2 Υπολογισμός φορτίου ανέμου

Φιγούρα 6. Πλαίσιο ελέγχου για δεδομένα φορτίου ανέμου.

Το επόμενο βήμα, είναι να ορίσει το ποικίλλει ανάλογα με το υψόμετρο από το έδαφος του υπό εξέταση ύψους το αντίστοιχο Κατηγορία εδάφους της αντίθετης περιοχής. Η παράμετρος Άνεμος κατεύθυνση χρησιμοποιείται για τη λήψη της ανοδικής κίνησης (αριστερή πλευρά) και προς τα κάτω (σωστη πλευρα) υψόμετρα εδάφους για υπολογισμό Πολλαπλασιαστής σχήματος λόφου, Μη. Επιπλέον, ο Κατηγορία εδάφους χρησιμοποιείται για τον προσδιορισμό του Τιμές πολλαπλασιαστή διεύθυνσης ανέμου ανά περιοχή ανέμου και κατεύθυνση σύμφωνα με τον Πίνακα Μμε,Γάτα. Για μεμονωμένους χρήστες ή Επαγγελματίες λογαριασμούς, προσδιορίζετε την επιλογή της χειρότερης κατεύθυνσης πηγής ανέμου κάνοντας κλικ στο Προβολή εισόδων ανέμου σχεδίασης για όλες τις κατευθύνσεις κουμπί ώστε να μπορείτε να ρυθμίσετε το Κατηγορία εδάφους ανά κατεύθυνση προς την αντίθετη πηγή ανέμου όπως αντιπροσωπεύεται από έναν τομέα 45 μοιρών.

AS / NZS 1170.2 Χειρότερη περίπτωση Κατεύθυνση πηγής ανέμου

Φιγούρα 7. Χειρότερη περίπτωση Κατεύθυνση πηγής ανέμου.

Δεδομένα υψομέτρου από τους Χάρτες Google για κατεύθυνση προς τα πάνω και προς τα κάτω
Φιγούρα 8. Δεδομένα υψομέτρου από τους Χάρτες Google για αντίθετα (αριστερά) και την κατάντια πλευρά (σωστά).

Παράμετροι εισόδου τοπογραφίας

ποικίλλει ανάλογα με το υψόμετρο από το έδαφος του υπό εξέταση ύψους – χρησιμοποιείται για τη λήψη των υψομετρικών δεδομένων σε ένα συγκεκριμένο τμήμα κατεύθυνσης της περιοχής. Αυτές οι ανυψωτικές τιμές χρησιμοποιούνται για τον προσδιορισμό του Πολλαπλασιαστής σχήματος λόφου, Μη
Lee Multiplier – (για τη Νέα Ζηλανδία) χρησιμοποιείται ως αξία για Μυπήνεμος και χρησιμοποιείται για τον προσδιορισμό του μπορούμε να υποθέσουμε ότι, Μτ. Η προεπιλεγμένη τιμή είναι ίση με 1.0
Έδαφος με πολλά μεγάλα –
χρησιμοποιείται ως αξία για Μμικρό και χρησιμοποιείται για τον προσδιορισμό της ταχύτητας του ανέμου σχεδιασμού. Η προεπιλεγμένη τιμή είναι ίση με 1.0
Τύπος Εδάφους
– Επιλογές για να επιλέξετε Επίπεδο, Κρημνός, Λόφοι και Κορυφογραμμές
Η – Ύψος απόφραξης/εδάφους. Για τύπο εδάφους έχει οριστεί η επιλογή διαφορετική από Επίπεδο έδαφος, αυτό χρησιμοποιείται για τον υπολογισμό του Πολλαπλασιαστής σχήματος λόφου, Μη
Lu – Οριζόντια απόσταση από την κορυφή έως το μεσαίο ύψος της απόφραξης. Για τύπο εδάφους έχει οριστεί η επιλογή διαφορετική από Επίπεδο έδαφος, αυτό χρησιμοποιείται για τον υπολογισμό του Πολλαπλασιαστής σχήματος λόφου, Μη
Χ – Οριζόντια απόσταση κατασκευής έως την κορυφή του εμπόδιου με σημείο αναφοράς την κορυφή. Για τύπο εδάφους έχει οριστεί η επιλογή διαφορετική από Επίπεδο έδαφος, αυτό χρησιμοποιείται για τον υπολογισμό του Πολλαπλασιαστής σχήματος λόφου, Μη

Παράμετροι τοπογραφίας για AS/NZS 1170.2

Φιγούρα 9. Παράμετροι Τοπογραφίας για AS/NZS 1170.2.

Παράμετροι εισόδου ανέμου για κτίρια

Τύπος ΔομήςΑπαιτείται να οριστεί σε AS/NZS 1170 Κτίρια
Ορθογώνιος προσανατολισμός άξονα – Χρησιμοποιείται για τον υπολογισμό του Βαπό,θ τιμή προκειμένου να ληφθεί υπόψη ο άξονας παράλληλος προς τον προσανατολισμό L του κτιρίου σε σχέση με την κατεύθυνση του ανέμου που εξετάζεται
Περίπτωση συνδυασμού δράσης –
Για τον υπολογισμό του συντελεστή συνδυασμού για εξωτερικό κΑυτό και εσωτερική κci πιέσεις. Μπορεί να οριστεί κάνοντας κλικ στην ετικέτα για να εμφανιστούν οι επιλογές.
Αναλογία κυρίαρχου ανοίγματος προς συνολική ανοιχτή επιφάνεια άλλων τοίχων – Για κατάσταση τοίχου με κυρίαρχο άνοιγμα, χρησιμοποιείται για τον προσδιορισμό του συντελεστή εσωτερικής πίεσης ντοδυσφήμηση για κλειστά προφίλ στέγης
Το κτίριο είναι υπερυψωμένο?
Επιλογή για τον υπολογισμό του συντελεστή εξωτερικής πίεσης του προσήνεμου τοίχου
Υψόμετρο ορόφου – Δεδομένου ότι η πίεση του ανέμου που δρα στον άνεμο είναι παραβολικής φύσης, Αυτό χρησιμοποιείται για την προσέγγιση αυτής της πίεσης με την ανάθεση πολλαπλών ορθογώνιων πιέσεων που ενεργούν στον τοίχο μεταξύ του επιπέδου
Καθορισμένη από το χρήστη Σχεδιασμός Ταχύτητα ανέμου Vαπό,θ – Για παράκαμψη που ορίζεται από το χρήστη στην ταχύτητα ανέμου σχεδιασμού που χρησιμοποιείται στον υπολογισμό της πίεσης ανέμου

AS / NZS 1170 Παράμετροι φορτίου ανέμου
Φιγούρα 10. Παράμετροι ανέμου για το κτίριο.

Παράμετροι εισόδου ανέμου για επένδυση

Τύπος ΔομήςΑπαιτείται να οριστεί σε AS/NZS 1170 Κτίρια
Ορθογώνιος προσανατολισμός άξονα – Χρησιμοποιείται για τον υπολογισμό του Βαπό,θ τιμή προκειμένου να ληφθεί υπόψη ο άξονας παράλληλος προς τον προσανατολισμό L του κτιρίου σε σχέση με την κατεύθυνση του ανέμου που εξετάζεται
Κατάσταση Τοίχου –
Για τον υπολογισμό του συντελεστή εσωτερικού σχήματος ντοδυσφήμηση για κλειστά προφίλ στέγης. Μπορεί να οριστεί κάνοντας κλικ στην ετικέτα για να εμφανιστούν οι επιλογές.
Περίπτωση συνδυασμού δράσης –
Για τον υπολογισμό του συντελεστή συνδυασμού για εξωτερικό κΑυτό και εσωτερική κci πιέσεις. Μπορεί να οριστεί κάνοντας κλικ στην ετικέτα για να εμφανιστούν οι επιλογές.
Αναλογία κυρίαρχου ανοίγματος προς συνολική ανοιχτή επιφάνεια άλλων τοίχων – Για κατάσταση τοίχου με κυρίαρχο άνοιγμα, χρησιμοποιείται για τον προσδιορισμό του συντελεστή εσωτερικής πίεσης ντοδυσφήμηση για κλειστά προφίλ στέγης
Το κτίριο είναι υπερυψωμένο?
Επιλογή για τον υπολογισμό του συντελεστή εξωτερικής πίεσης του προσήνεμου τοίχου
Αποτελεσματική περιοχή επένδυσης τοίχων – Μπορεί να είναι μια τιμή διαχωρισμένη με κόμμα (δηλ. 23,44,20) για πολλαπλή αποτελεσματική περιοχή ανέμου. Χρησιμοποιείται για τον υπολογισμό της σχεδιαστικής πίεσης ανέμου για επενδύσεις τοίχων ή εξαρτήματα
Αποτελεσματική περιοχή επένδυσης στέγης – Μπορεί να είναι μια τιμή διαχωρισμένη με κόμμα (δηλ. 23,44,20) για πολλαπλή αποτελεσματική περιοχή ανέμου. Χρησιμοποιείται για τον υπολογισμό της πίεσης ανέμου σχεδιασμού για επενδύσεις οροφής
Επένδυση Διαπερατή? Χρησιμοποιείται για τον προσδιορισμό του Συντελεστής μείωσης πίεσης διαπερατής επένδυσης κΠ
Υψόμετρο ορόφου – Δεδομένου ότι η πίεση του ανέμου που δρα στον άνεμο είναι παραβολικής φύσης, Αυτό χρησιμοποιείται για την προσέγγιση αυτής της πίεσης με την ανάθεση πολλαπλών ορθογώνιων πιέσεων που ενεργούν στον τοίχο μεταξύ του επιπέδου
Καθορισμένη από το χρήστη Σχεδιασμός Ταχύτητα ανέμου Vαπό,θ – Για παράκαμψη που ορίζεται από το χρήστη στην ταχύτητα ανέμου σχεδιασμού που χρησιμοποιείται στον υπολογισμό της πίεσης ανέμου

Παράμετροι ανέμου για εξαρτήματα και επένδυση

Φιγούρα 11. Παράμετροι ανέμου για επένδυση.

Αφού οριστούν όλες αυτές οι παράμετροι, το επόμενο βήμα είναι να κάνετε κλικ στο Υπολογισμός φορτίων στην επάνω δεξιά πλευρά της διεπαφής χρήστη.

Αποτελέσματα

Τα αποτελέσματα του υπολογισμού παρουσιάζονται ως εξής:

AS / NZS 1170.2 Αποτελέσματα Δόμησης

Φιγούρα 12. Αποτελέσματα ανέμου για Κτίριο

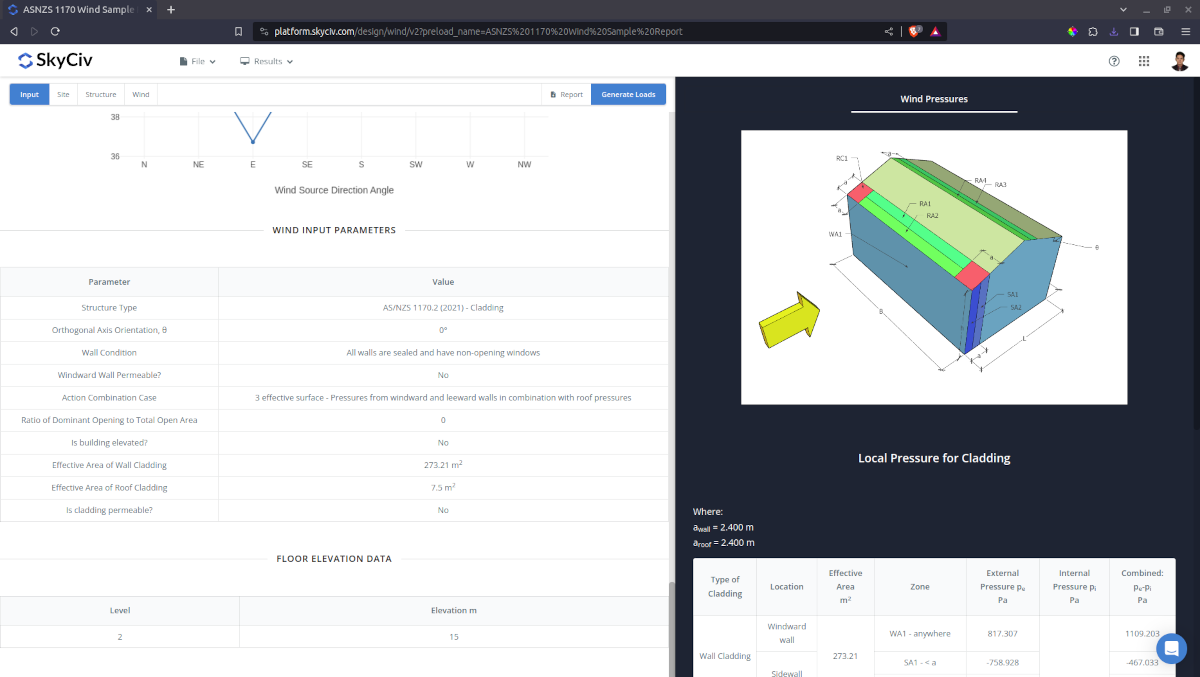

AS / NZS 1170.2 Πιέσεις επένδυσης

Φιγούρα 13. Αποτελέσματα ανέμου για Επένδυση

Τα συνοπτικά αποτελέσματα εμφανίζονται στη δεξιά πλευρά της οθόνης. Άλλα αποτελέσματα εμφανίζονται στη λεπτομερή αναφορά.

Λεπτομερής υπολογισμός

Οι αναλυτικοί υπολογισμοί φορτίου ανέμου είναι προσβάσιμοι μόνο από Επαγγελματίες χρήστες λογαριασμών και εκείνοι που αγόρασαν το αυτόνομη μονάδα γεννήτριας φορτίου. Όλες οι παράμετροι και οι παραδοχές που χρησιμοποιούνται στον υπολογισμό εμφανίζονται στην αναφορά για να καταστούν διαφανείς για τον χρήστη. Μπορείτε να κατεβάσετε ένα δείγμα λεπτομερούς υπολογισμού μέσω των παρακάτω συνδέσμων:

AS / NZS 1170.2 Αναλυτική Έκθεση για Κτίριο
AS / NZS 1170.2 Αναλυτική Έκθεση για Επένδυση

AS / NZS 1170.2 Αναλυτική αναφορά ανέμου

Για επιπλέον πόρους, μπορείτε να χρησιμοποιήσετε αυτούς τους συνδέσμους για αναφορά:
