Διπλή αποθήκη

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

The purpose of this test case is to validate some of the analysis of a heavily-loaded structure with both structural and light-gauge steel, ΕΙΔΙΚΑ:

  • Εκτροπή
  • Δυνάμεις/Στιγμές
  • Γραμμική Ανάλυση

Τα αποτελέσματα του Structural 3D συγκρίθηκαν με ένα λογισμικό ανάλυσης τρίτου κατασκευαστή.

Ρύθμιση μοντέλου

The structure is a 378-node, 929-δομή πλαισίου μέλους που υποστηρίζεται από σταθερά στηρίγματα. The building consists of an assortment of steel sections, particularly wide flanges, T-sections, light gauge channels, and single angles.

Σημεία αξιολόγησης: 10
Τύπος επίλυσης: Γραμμική Ανάλυση

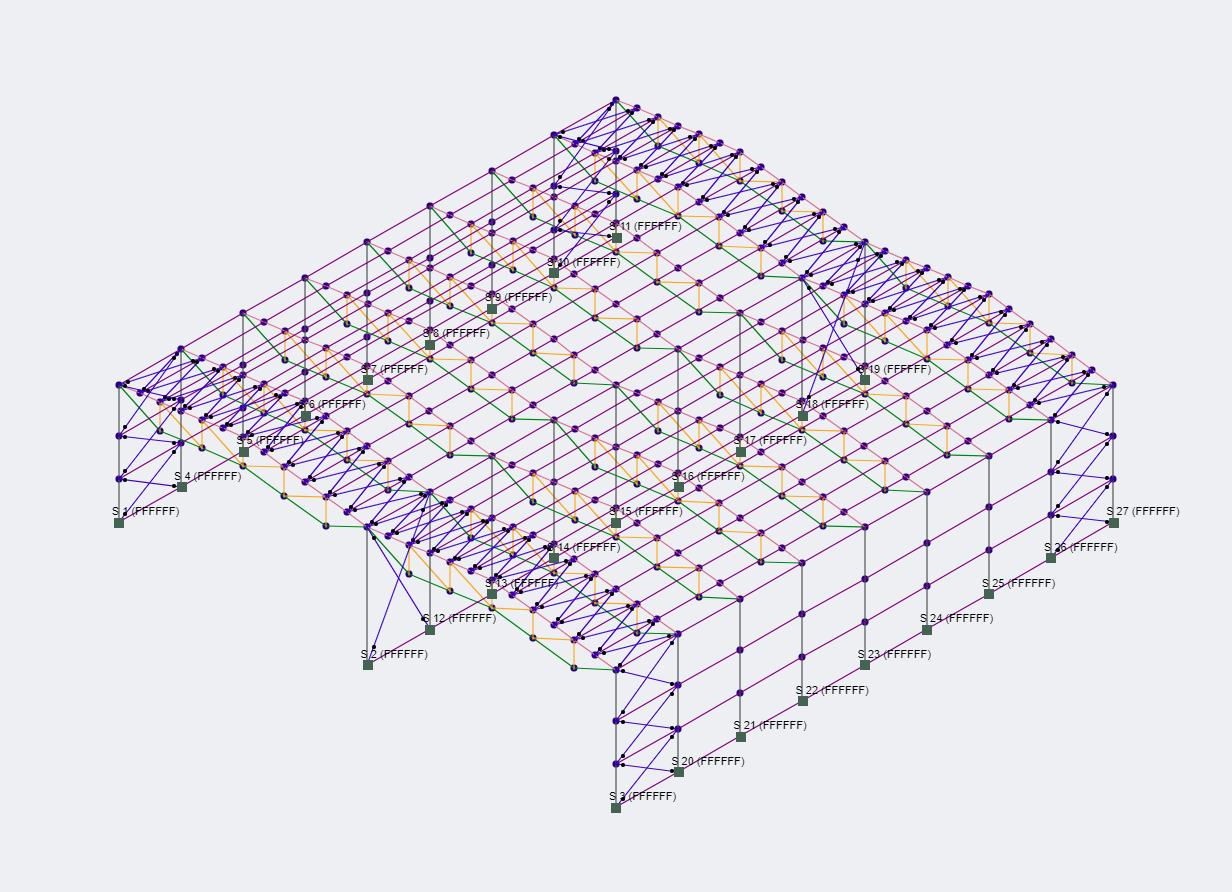

Double warehouse

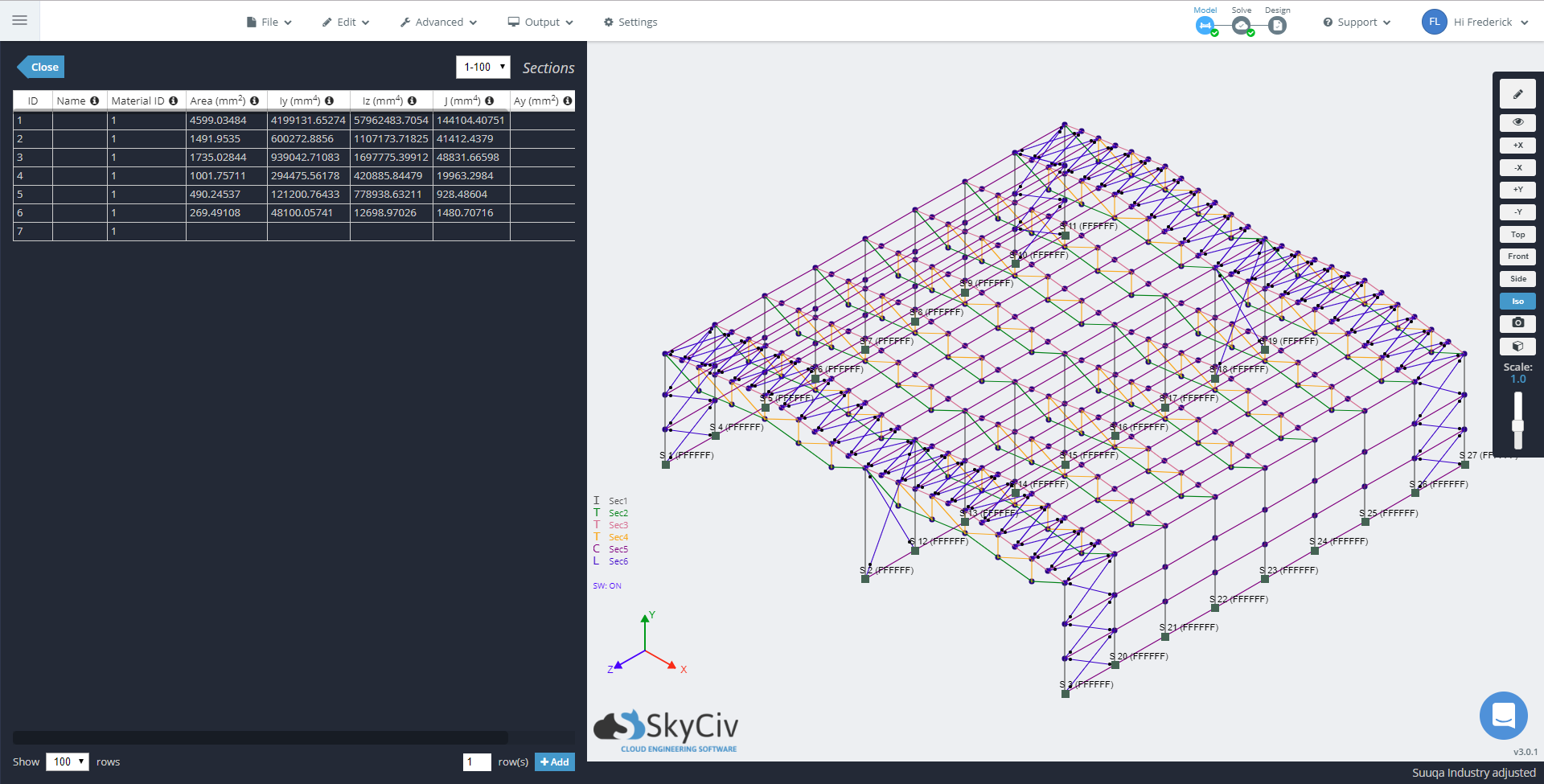

Double warehouse sections

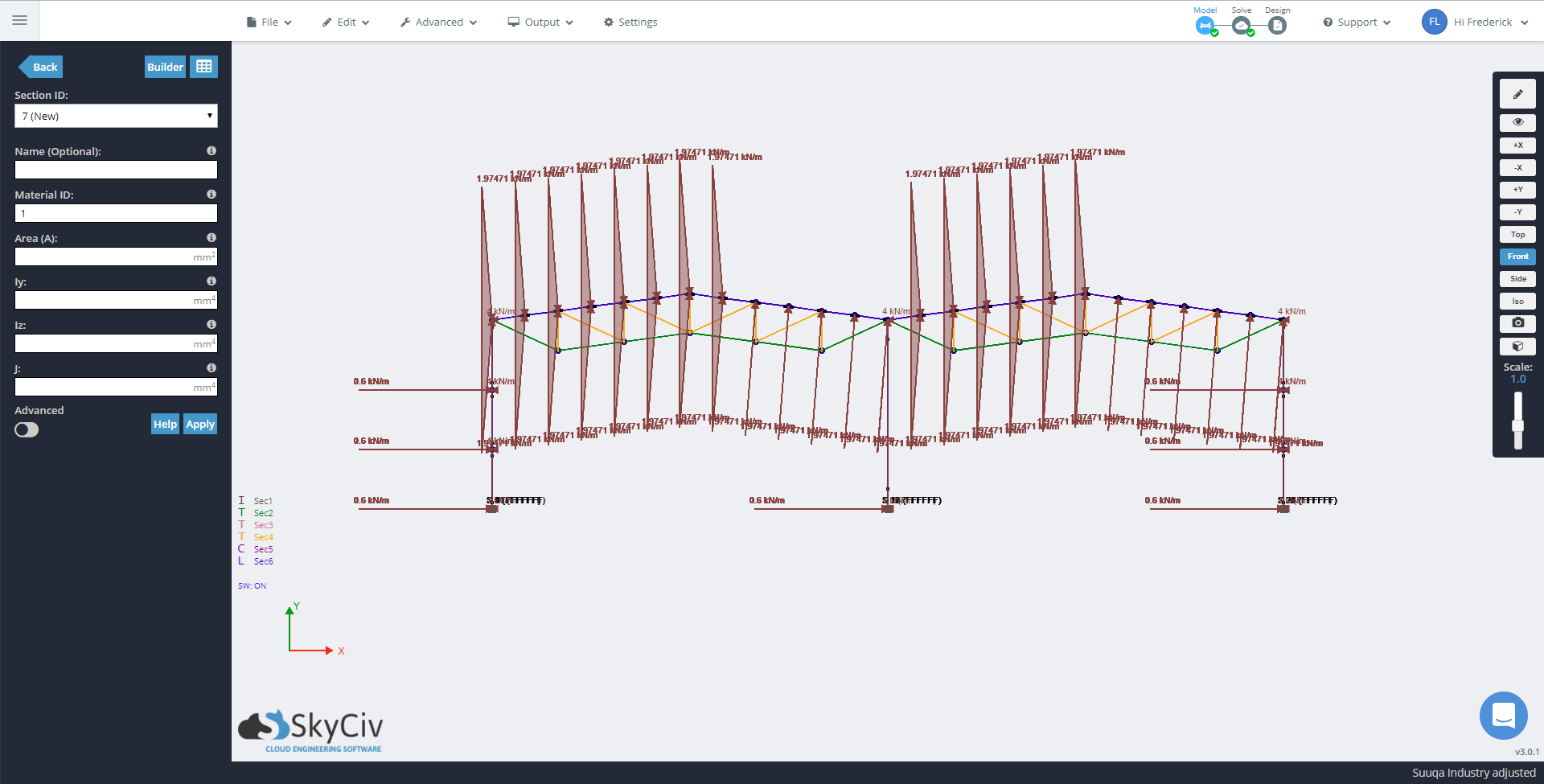

Double warehouse elevation


Αποτελέσματα ανάλυσης

Αποτέλεσμα Τοποθεσία SkyCiv Τρίτο μέρος Διαφορά
Η στιγμή Ζ Μέλος 404, Τελικός κόμβος -5.12960 kN-m -5.12964 kN-m -0.00078%
Στιγμή Υ Μέλος 239, Τελικός κόμβος 0.01827 kN-m 0.01827 kN-m 0.00000%
Διάτμηση Υ Μέλος 30, Έναρξη Κόμβου -1.21427 ΚΝ -1.21426 ΚΝ 0.00082%
Διάτμηση Ζ Μέλος 1195, Έναρξη Κόμβου -0.22779 ΚΝ -0.22779 ΚΝ 0.00000%
Αντίδραση Υ Κόμβος 101 11.25305 ΚΝ 11.25134 ΚΝ -0.01520%
Αντίδραση Υ Κόμβος 503 -23.11866 ΚΝ -23.11920 ΚΝ -0.00234%
Εκτροπή Χ Κόμβος 516 10.32511 χιλ 10.32505 χιλ 0.00058%
Εκτροπή Υ Κόμβος 218 0.01126 χιλ 0.01126 χιλ 0.00000%
Περιστροφή Z Κόμβος 207 -0.00276 rad -0.00276 rad -0.00000%
Περιστροφή Χ Κόμβος 29 0.00591 rad 0.00591 0.00000%

Στιγμιότυπα οθόνης αποτελεσμάτων

Double warehouse

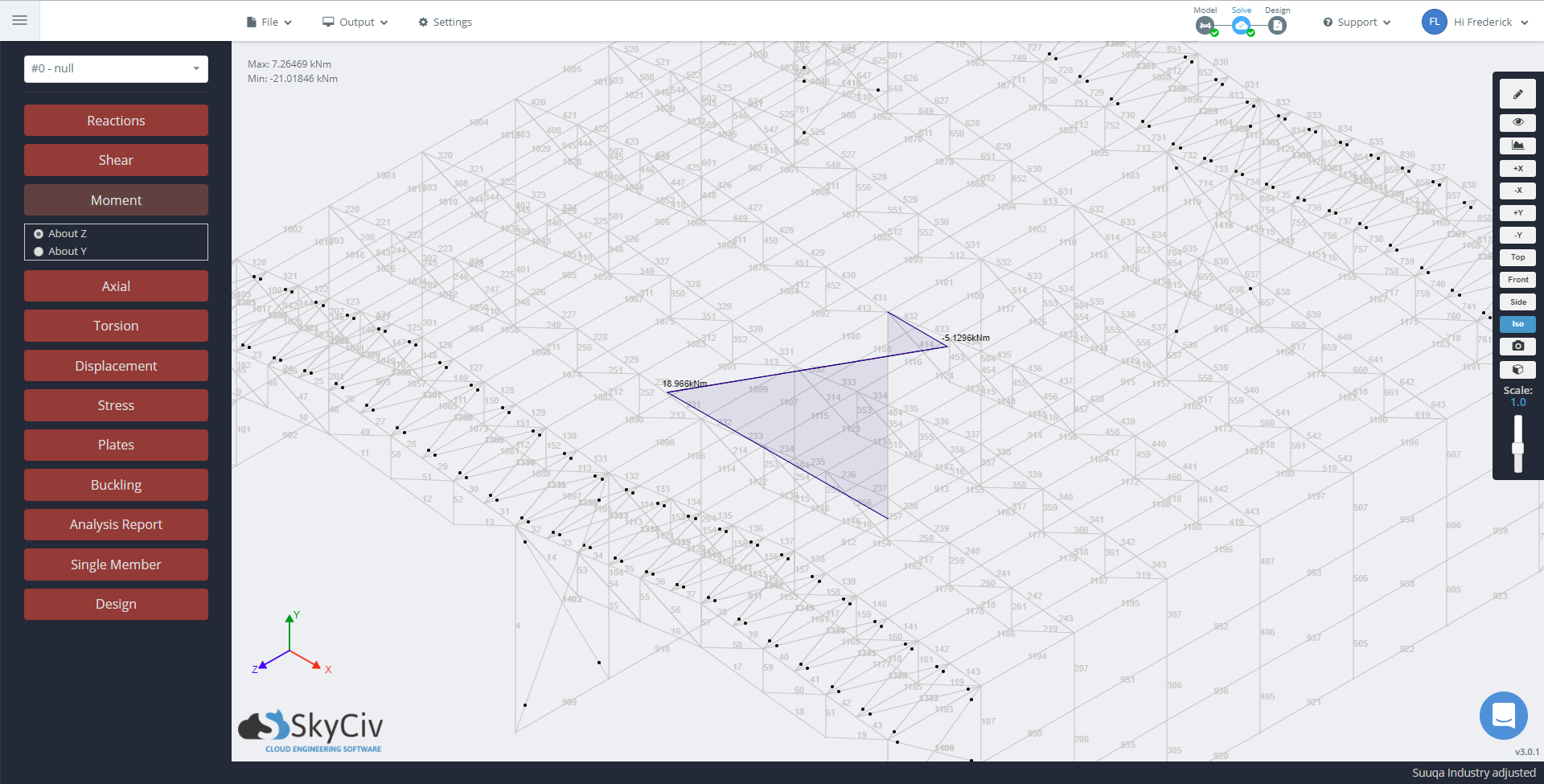

Showing moment result about the Z-axis for member 404
