Εισαγωγή στο SkyCiv Load Generator

Ξεκινώντας

Το SkyCiv Load Generator προσφέρει μια εύκολη, άνεμος βήμα-βήμα, χιόνι, και υπολογισμούς σεισμικού φορτίου που μπορείτε να χρησιμοποιήσετε για να σχεδιάσετε τη δομή σας. Δεν χρειάζεται να κάνετε λήψη και εγκατάσταση του λογισμικού – απλά αποκτήστε πρόσβαση χρησιμοποιώντας το αγαπημένο σας πρόγραμμα περιήγησης, οποιαδήποτε στιγμή και οπουδήποτε, αρκεί να έχετε σύνδεση στο Διαδίκτυο.

Η Γεννήτρια Φορτίου μας μπορεί να χρησιμοποιηθεί σε πέντε (5) τρόπους:

  1. Ελεύθερος Άνεμος, Χιόνι, και Υπολογιστής Σεισμικού Φορτίου
  2. Αυτόνομος Άνεμος, Χιόνι, και Υπολογιστής Σεισμικού Φορτίου
  3. Κινητή γεννήτρια φορτίου ανέμου και χιονιού
  4. Υπολογιστής φορτίου ανέμου και χιονιού ενσωματωμένος στο SkyCiv S3D
  5. API SkyCiv

Ανεμος, Χιόνι, και Γεννήτρια Σεισμικού Φορτίου

Ο υπολογισμός του φορτίου ανέμου και χιονιού υποστηρίζει επί του παρόντος τους ακόλουθους κωδικούς αναφοράς:

  • ASCE 7;
  • AS / NZS 1170 (2021 έκδοση για Wind);
  • NBCC 2015;
  • ΣΕ 1991; και
  • ΕΙΝΑΙ 875 (Μόνο άνεμος)
  • NSCP 2015 (Μόνο άνεμος)
  • CTE DB SE-AE (Ισπανία)
  • CFE Wind (Μεξικό)

Επιπλέον, Η SkyCiv Load Generator εισάγει σεισμικό φορτίο:

  • ASCE 7-16
  • NZS 1170.5 ΕΡΧΟΜΑΙ ΣΥΝΤΟΜΑ!

Οι διαθέσιμοι τύποι δομών για άνεμο και/ή χιόνι (εάν ισχύει) τα φορτία είναι τα ακόλουθα:

  • Κτίριο
  • Ανεξάρτητος τοίχος (ASCE 7)
  • Πινακίδες (ASCE 7, ΣΕ 1991) Η Γεννήτρια Φορτίου μας μπορεί να χρησιμοποιηθεί σε πέντε!
  • Πόλος (ΣΕ 1991) Η Γεννήτρια Φορτίου μας μπορεί να χρησιμοποιηθεί σε πέντε!
  • Ηλιακούς συλλέκτες (ASCE 7, AS / NZS 1170) Η Γεννήτρια Φορτίου μας μπορεί να χρησιμοποιηθεί σε πέντε!
  • Πύργος ζευκτόντων (ASCE 7)

Επιπλέον, τα προφίλ στέγης που είναι διαθέσιμα για κτιριακές κατασκευές είναι τα εξής:

  • Gable/Duopitch
  • Ισχίο
  • Monoslope/Monopitch
  • Έφτιαξε
  • Γυρίστηκε

Για ενα 1991, οι ακόλουθες χώρες υποστηρίζονται για τους υπολογισμούς ταχύτητας ανέμου και πίεσης ανέμου σχεδιασμού και και επιλεγμένες χώρες για υπολογισμούς φορτίου χιονιού:

  • Βέλγιο (άνεμος και χιόνι)
  • Τσεχική Δημοκρατία
  • Φινλανδία
  • Γαλλία (άνεμος και χιόνι)
  • Γερμανία (άνεμος και χιόνι)
  • Ελλάδα
  • Ιρλανδία (άνεμος και χιόνι)
  • Ιταλία
  • Λουξεμβούργο(άνεμος και χιόνι)
  • Ολλανδία(άνεμος και χιόνι)
  • Πολωνία
  • Σαν Μαρίνο
  • Σλοβακία
  • Σλοβενία
  • Ηνωμένο Βασίλειο (άνεμος και χιόνι)

Εξάλλου, η λεπτομερής αναφορά υπολογισμού φορτίου ανέμου και χιονιού είναι διαθέσιμη για όλους τους κωδικούς, ενώ λεπτομερής σεισμικός υπολογισμός είναι επίσης διαθέσιμος για ASCE 7-16.

Για το Υπολογιστής δωρεάν φόρτωσης, μπορείτε να δημιουργήσετε τις πιέσεις ανέμου σχεδιασμού μέχρι 3 φορές την ημέρα και περιορίζεται μόνο στο προφίλ οροφής Gable. Το χιόνι και τα σεισμικά φορτία, και λεπτομερείς αναφορές ΔΕΝ περιλαμβάνονται επίσης στο δωρεάν εργαλείο.

Αφ 'ετέρου, τις αναβαθμισμένες εκδόσεις, ή τα άλλα τρία (3) εκδόσεις του Ανεμος, Χιόνι, και Γεννήτρια Σεισμικού Φορτίου, μπορεί να προσπελαστεί μόνο χρησιμοποιώντας έναν Professional λογαριασμό μαζί με όλες τις πλήρεις δυνατότητες των μονάδων SkyCiv. ο έκδοση μόνο με γεννήτρια αυτόνομου φορτίου μπορεί επίσης να αγοραστεί μέσω αυτού Σύνδεσμος.

Χρήση της μονάδας γεννήτριας φορτίου

Αυτόνομη έκδοση

Η χρήση της μονάδας γεννήτριας φορτίου είναι αρκετά απλή. Η διαδικασία εισαγωγής πρέπει να ξεκινά κατά σειρά από τον καθορισμό των Λεπτομέρειων Έργου (προαιρετικός), Δεδομένα ιστότοπου, και την καρτέλα Δεδομένα κτιρίου. Για κάθε καρτέλα, πρέπει να βάλετε τις τιμές των παραμέτρων από πάνω προς τα κάτω. Κάθε παράμετρος ορίζεται όταν τοποθετείτε το δείκτη του ποντικιού πάνω από το κουμπί πληροφοριών δίπλα στον τίτλο. Μια ειδοποίηση σφάλματος θα δείξει εάν οι τιμές στο πεδίο εισαγωγής δεν είναι έγκυρες κατά τη μετάβαση στην επόμενη καρτέλα. Η αυτόνομη έκδοση (πλήρη χαρακτηριστικά) είναι διαθέσιμη μόνο σε επαγγελματίες επαγγελματίες λογαριασμούς και χρήστες που αγόρασαν την αυτόνομη μονάδα δημιουργίας φορτίου μόνο μέσω αυτής Σύνδεσμος.

Φόρτωση καρτέλας ιστότοπου Generator
Στιγμιότυπο οθόνης εισαγωγής καρτέλας ιστότοπου (αυτόνομο)

Γεννήτρια φορτίου άνεμος, χιόνι, σεισμικά δεδομένα για την τοποθεσία
Στιγμιότυπο οθόνης δεδομένων τοποθεσίας για wind, χιόνι, και υπολογισμός σεισμικού φορτίου.
Δόμηση δεδομένων με παραμέτρους ανέμου
Στιγμιότυπο οθόνης εισαγωγής δεδομένων κτιρίου και παραμέτρων ανέμου στην καρτέλα Κτίριο (αυτόνομο)

Παράμετροι χιονιού και σεισμικής γεννήτριας φορτίου
Στιγμιότυπο οθόνης χιονιού και σεισμικών παραμέτρων στην καρτέλα Κτίριο (αυτόνομο)

Αποτελέσματα ανέμου γεννήτριας φορτίου
Στιγμιότυπο οθόνης των αποτελεσμάτων ανέμου (αυτόνομο)
Αποτελέσματα χιονιού Load Generator
Στιγμιότυπο οθόνης των αποτελεσμάτων του χιονιού (αυτόνομο)

Σεισμικά αποτελέσματα Γεννήτριας Φορτίου
Στιγμιότυπο οθόνης σεισμικών αποτελεσμάτων (αυτόνομο)

Έκδοση για κινητά

Το SkyCiv Load Generator διαθέτει μια έκδοση για κινητά μέσα στην εφαρμογή SkyCiv Mobile. Χρησιμοποιώντας την εφαρμογή, ένας χρήστης μπορεί να ελέγξει τις ταχύτητες ανέμου της τοποθεσίας και τα φορτία χιονιού στο έδαφος ανάλογα με τη χώρα εισαγωγής τοποθεσίας.

Προς το παρόν υποστηρίζει τις ακόλουθες χώρες και κωδικούς:

  • ASCE 7 για τις ΗΠΑ;
  • AS / NZS 1170 (2021 έκδοση για Wind) – για την Αυστραλία και τη Νέα Ζηλανδία;
  • NBCC 2015 – για τον Καναδά;
  • ΕΙΝΑΙ 875 (Μόνο άνεμος) – για την Ινδία
  • NSCP 2015 (Μόνο άνεμος) – για τις Φιλιππίνες
  • CTE DB SE-AE – για την Ισπανία
  • CFE – για το Μεξικό;
  • ΜΟΝΑΔΑ 50 – για την Ουρουγουάη;
  • NSR-10 – για την Κολομβία;
  • ABNT NBR 6123 – για τη Βραζιλία;
  • Η Γεννήτρια Φορτίου μας μπορεί να χρησιμοποιηθεί σε πέντε 102 – Η Γεννήτρια Φορτίου μας μπορεί να χρησιμοποιηθεί σε πέντε;
  • Για ενα 1991 – για ευρωπαϊκές χώρες:
    • Βέλγιο (άνεμος και χιόνι)
    • Τσεχική Δημοκρατία
    • Φινλανδία
    • Γαλλία (άνεμος και χιόνι)
    • Γερμανία (άνεμος και χιόνι)
    • Ελλάδα
    • Ιρλανδία (άνεμος και χιόνι)
    • Ιταλία
    • Λουξεμβούργο(άνεμος και χιόνι)
    • Ολλανδία(άνεμος και χιόνι)
    • Πολωνία
    • Σαν Μαρίνο
    • Σλοβακία
    • Σλοβενία
    • Ηνωμένο Βασίλειο (άνεμος και χιόνι)

Το μόνο που χρειάζεται να βάλετε είναι η θέση της δομής, για να λάβετε είτε τα φορτία ανέμου ή/και χιονιού ειδικά για τη διεύθυνση. Θα επιλέξει αυτόματα την αναφορά του κώδικα σχεδίασης με βάση τη χώρα της θέσης εισαγωγής.





Κατεβάστε το τώρα!



Ενσωμάτωση SkyCiv S3D

Στο SkyCiv S3D, Η Γεννήτρια Φορτίου είναι προσβάσιμη μέσω των φορτίων περιοχής. Η διεπαφή χρήστη εξακολουθεί να είναι η ίδια σε αυτόνομη έκδοση εκτός από τις εισόδους κόμβων στην καρτέλα αποτελεσμάτων. Τα φορτία ανέμου που παράγονται μπορούν να εφαρμοστούν απευθείας στην κατασκευή χρησιμοποιώντας το “Εφαρμογή στο κουμπί μοντέλου S3D.”

Στιγμιότυπο οθόνης του Load Generator στο SkyCiv S3D.

API SkyCiv (Sandbox)

Για να χρησιμοποιήσετε το SkyCiv API for Load Generator, θα χρειαστεί να έχετε έναν επαγγελματικό λογαριασμό για να δημιουργήσετε ένα κλειδί API. Η τεκμηρίωση για τη χρήση αυτής της έκδοσης είναι προσβάσιμη μέσω αυτού Σύνδεσμος.

load-generator-design-module-load-generator-api, αυτοματισμού και λύσεις API
Στιγμιότυπο οθόνης του SkyCiv API στο Sandbox

Αναφορά φόρτωσης

Ανάλογα με τις περιπτώσεις φορτίου που ελέγχονται, θα υπάρχουν τρία ή τέσσερα κουμπιά διαθέσιμα στο κάτω μέρος της καρτέλας αποτελεσμάτων: “Δημιουργία αναφοράς φορτίου”, “Λεπτομερής υπολογισμός ανέμου,” “Λεπτομερής Υπολογισμός Χιονιού,” και/ή “Αναλυτικός Σεισμικός Υπολογισμός.” Αυτές οι λειτουργίες είναι διαθέσιμες μόνο για επαγγελματίες χρήστες λογαριασμού και για όσους αγόρασαν τη μονάδα Load Generator μόνο.

Η Αναφορά Δημιουργίας Φορτίου συνοψίζει όλες τις εισροές και τα αποτελέσματά σας για κάθε άνεμο, χιόνι, ή σεισμική (ASCE 7-16) υπολογισμούς με σαφή και συνοπτικό τρόπο.

Ο Λεπτομερής Υπολογισμός ανέμου δείχνει όλες τις παραδοχές που έγιναν στους υπολογισμούς μας με τρόπο βήμα προς βήμα, όπως αναλύεται στους κωδικούς αναφοράς. Μπορείτε να κάνετε λήψη του δείγματος αναφοράς χρησιμοποιώντας αυτό Σύνδεσμος.

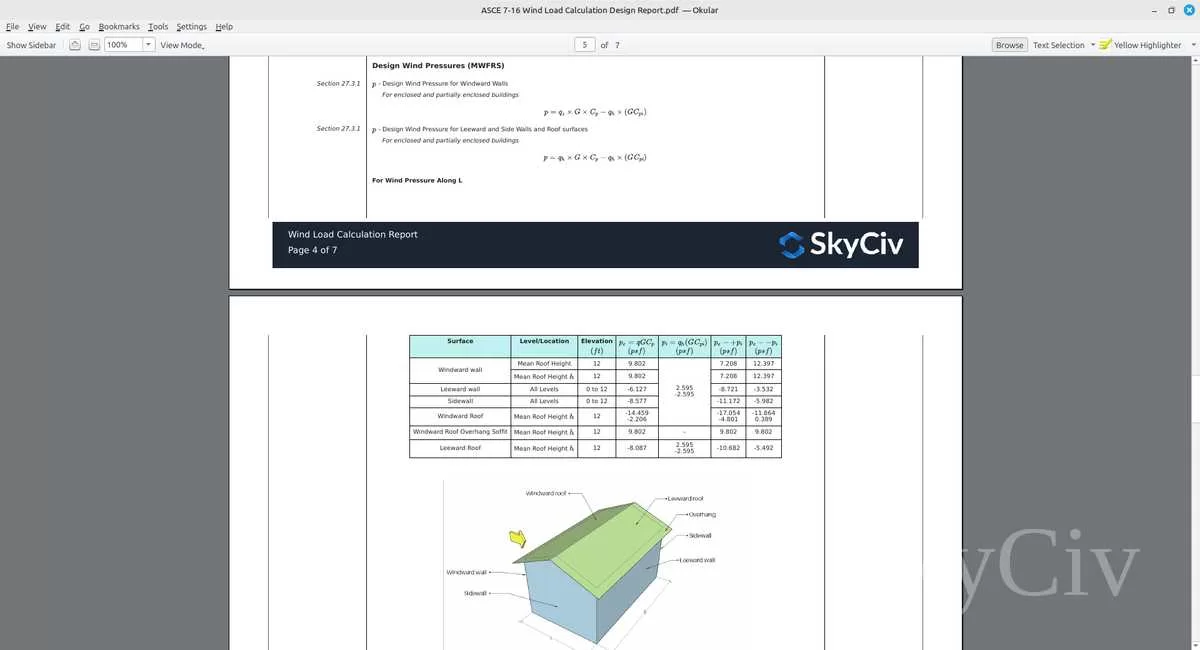

ASCE 7-16 Αναλυτική αναφορά φορτίου ανέμου
Δείγμα οθόνης λεπτομερούς υπολογισμού του φορτίου ανέμου (ASCE 7-16)

Εξάλλου, ο Λεπτομερής Υπολογισμός Χιονιού υποστηρίζει επίσης όλους τους κωδικούς και μπορείτε να κάνετε λήψη του δείγματος αναφοράς χρησιμοποιώντας αυτό Σύνδεσμος.

ASCE 7-16 Λεπτομερής αναφορά φορτίου χιονιού

Δείγμα οθόνης λεπτομερούς υπολογισμού φορτίου χιονιού (ASCE 7-16)

Εν τέλει, ο Αναλυτικός Σεισμικός Υπολογισμός, αυτή τη στιγμή, υποστηρίζει μόνο ASCE 7-16 και μπορείτε να κάνετε λήψη του δείγματος αναφοράς χρησιμοποιώντας αυτό Σύνδεσμος.

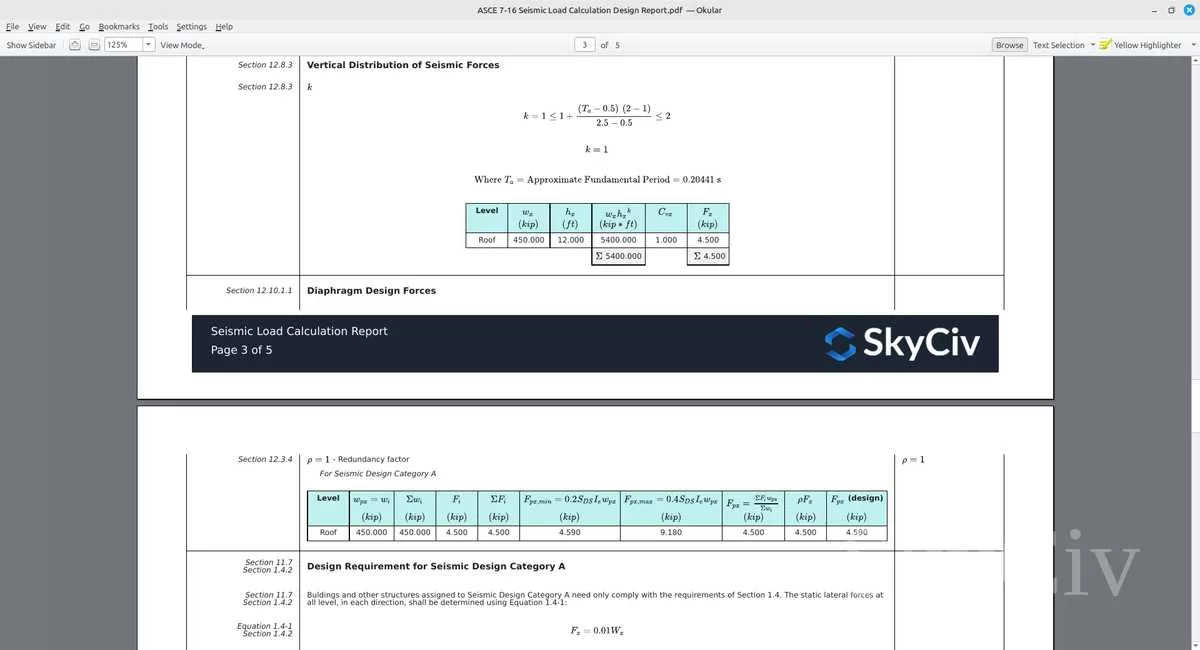

ASCE 7-16 Αναλυτική Έκθεση Σεισμικού Φορτίου

Δείγμα οθόνης λεπτομερούς υπολογισμού σεισμικού φορτίου (ASCE 7-16)



Ακολουθεί μια γρήγορη επίδειξη της γεννήτριας φορτίων:
