Φορτία σημείου

Point loads are forces that can be applied at a node or at a point along with a member. Και στις δύο περιπτώσεις, the location, magnitude, and sign direction need to be specified. Forces that are applied at an angle to the node or member can be specified by providing the X, ΚΑΙ, Z components of the force.

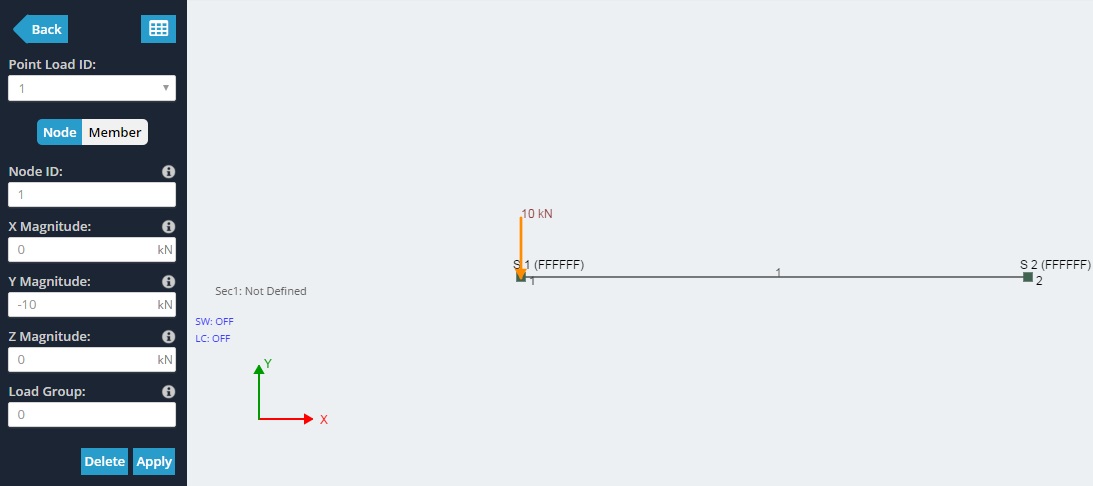

Point Loads applied to Nodes

To apply a point load on a node, απλά καθορίστε τις τιμές για:

  • Point Load ID – Το αριθμητικό αναγνωριστικό που χρησιμοποιείται για την αναγνώριση κάθε σημείου φόρτωσης.
  • Αναγνωριστικό κόμβου – Ο κόμβος όπου εφαρμόζεται το σημειακό φορτίο.
  • X μέγεθοςThe magnitude of the force in the global X-direction. Χρησιμοποιήστε αρνητικά για να καθορίσετε την αρνητική κατεύθυνση Χ.
  • Και το μέγεθοςThe magnitude of the force in the global Y-direction. Χρησιμοποιήστε αρνητικά για να καθορίσετε την αρνητική κατεύθυνση Υ.
  • Από το μέγεθοςThe magnitude of the force in the global Z-direction. Use negatives to specify the negative Z direction.
  • Φόρτωση ομάδας – Τα φορτία μπορούν να ομαδοποιηθούν με αριθμούς ομάδας φορτίου. Write in the Load Group name. The Load Groups are assigned to specific Load Cases and can then be multiplied by a factor in the ‘Load Combos’ μενού. Προαιρετικός.

Point Loads applied to Members

To apply a point load on a member, απλά καθορίστε τις τιμές για:

  • ταυτότητα μέλουςThe member where the point load is applied.
  • Position Along the Member – ο % position (from node A t B) along the member where the force is to be applied.
  • X μέγεθοςThe magnitude of the force in the global X-direction. Χρησιμοποιήστε αρνητικά για να καθορίσετε την αρνητική κατεύθυνση Χ.
  • Και το μέγεθοςThe magnitude of the force in the global Y-direction. Χρησιμοποιήστε αρνητικά για να καθορίσετε την αρνητική κατεύθυνση Υ.
  • Από το μέγεθοςThe magnitude of the force in the global Z-direction. Use negatives to specify the negative Z direction.
  • Φόρτωση ομάδας – Τα φορτία μπορούν να ομαδοποιηθούν με αριθμούς ομάδας φορτίου. Οι ομάδες φόρτωσης μπορούν στη συνέχεια να πολλαπλασιαστούν με έναν παράγοντα στους συνδυασμούς φόρτωσης’ μενού. Προαιρετικός.

Angled Loads

Here’s a short example of how to apply a point load at an angle. Για παράδειγμα, say you want to apply a -100kN load at a 30-degree angle to the XY plane. Seeing as there are infinite planes and directions we can apply this point load to, we need to use the magnitude to specify the force at an angle.

We need to break the force into two parts: the X magnitude and Y magnitude, we would do this as follows:

Xmag = -100cos(30) = -86.602 ΚΝ
Ymag = -100sin(30) = -50 ΚΝ

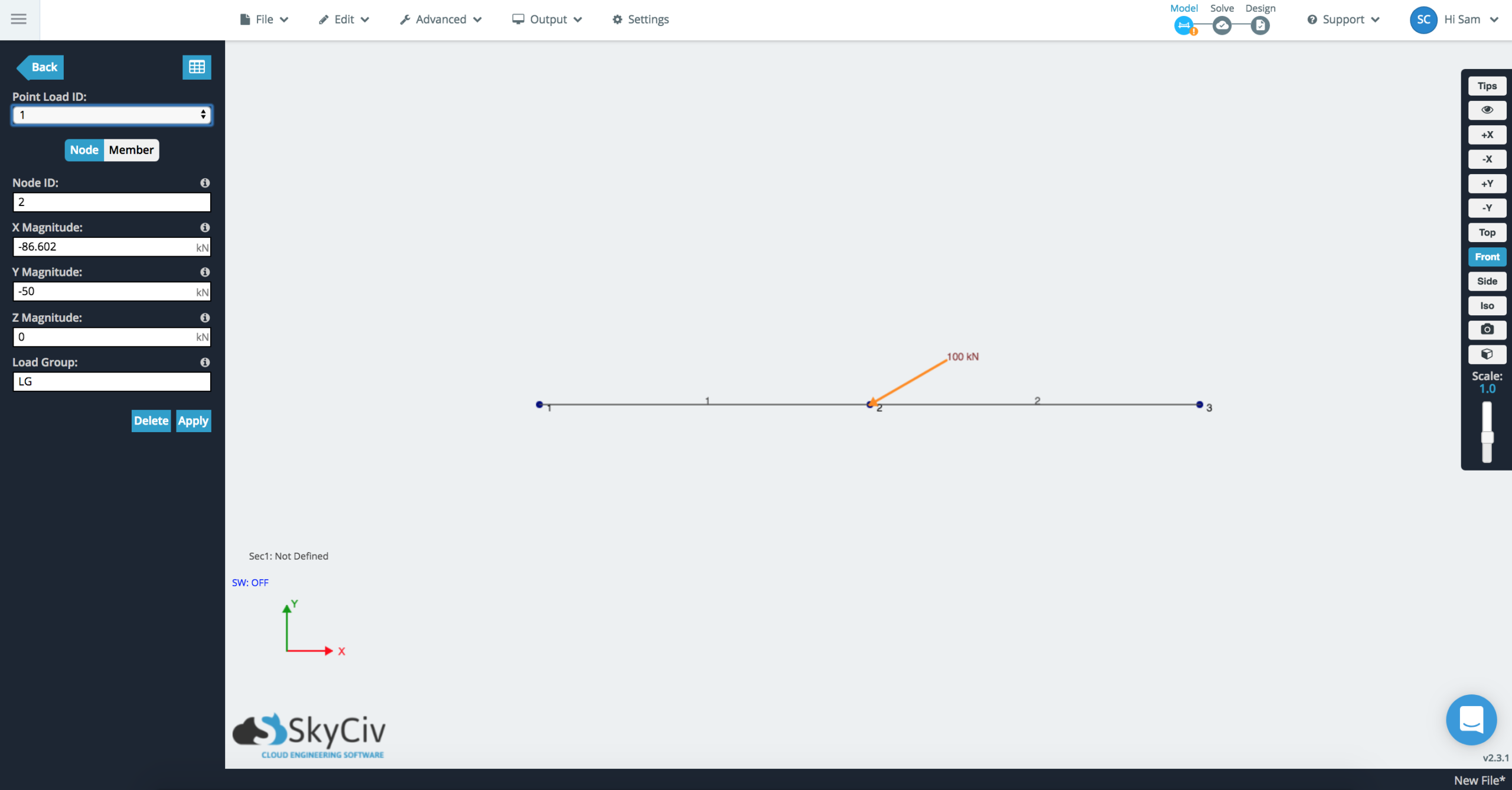

Combined this will create a 100 kN force at a 30* γωνία:

Quick Tip

You can enter equations and formulas (για παράδειγμα, -100συν(30)) into SkyCiv input boxes, and we’ll actually evaluate and enter the value (-86.602) to save you time. Use this for quick calculations, and to save you entering long and tedious numbers manually. Some other examples are:

  • 3.14*2
  • 6.32e-10
  • 2.2^3
  • 3+4
