Χρήση του SkyCiv Load Generator στην ASCE 7 Υπολογισμός φορτίου ανέμου για ανεξάρτητους τοίχους/συμπαγείς πινακίδες

Για τον υπολογισμό των πιέσεων φορτίου ανέμου για ανεξάρτητους τοίχους ή συμπαγείς πινακίδες, η διαδικασία είναι να επιλέξετε ASCE 7-10, ASCE 7-16, ή ASCE 7-22 ως κωδικός αναφοράς στο SkyCiv Load Generator. Από εκεί, η ροή εργασίας είναι να ορίσει τα δεδομένα τοποθεσίας, Δεδομένα δομής, και δεδομένα φορτίου ανέμου. Ωστόσο, μόνο χρήστες επί πληρωμή μπορεί να χρησιμοποιήσει αυτόν τον υπολογισμό του φορτίου ανέμου. Με επαγγελματικό λογαριασμό ή με την αγορά του αυτόνομη μονάδα γεννήτριας φορτίου, μπορείτε να χρησιμοποιήσετε όλες τις δυνατότητες αυτού του υπολογισμού όσο θέλετε Μπορείτε να αγοράσετε την αυτόνομη μονάδα μέσω αυτού Σύνδεσμος.

Αγοράστε τη μονάδα αυτόνομης γεννήτριας φορτίου

Σημειώστε ότι ASCE 7-16 και ASCE 7-22 μπορεί να χρησιμοποιηθεί για μονάδες Imperial και Metric ενώ ASCE 7-10 περιορίζεται μόνο στο Imperial.

Οι χρήστες θα πρέπει να ορίσουν τις παραμέτρους από πάνω προς τα κάτω. Οι επόμενες ενότητες θα αναφέρουν λεπτομερώς τις παραμέτρους εισόδου που θα πρέπει να ορίσετε για να δημιουργήσετε τα αποτελέσματα του ανέμου.

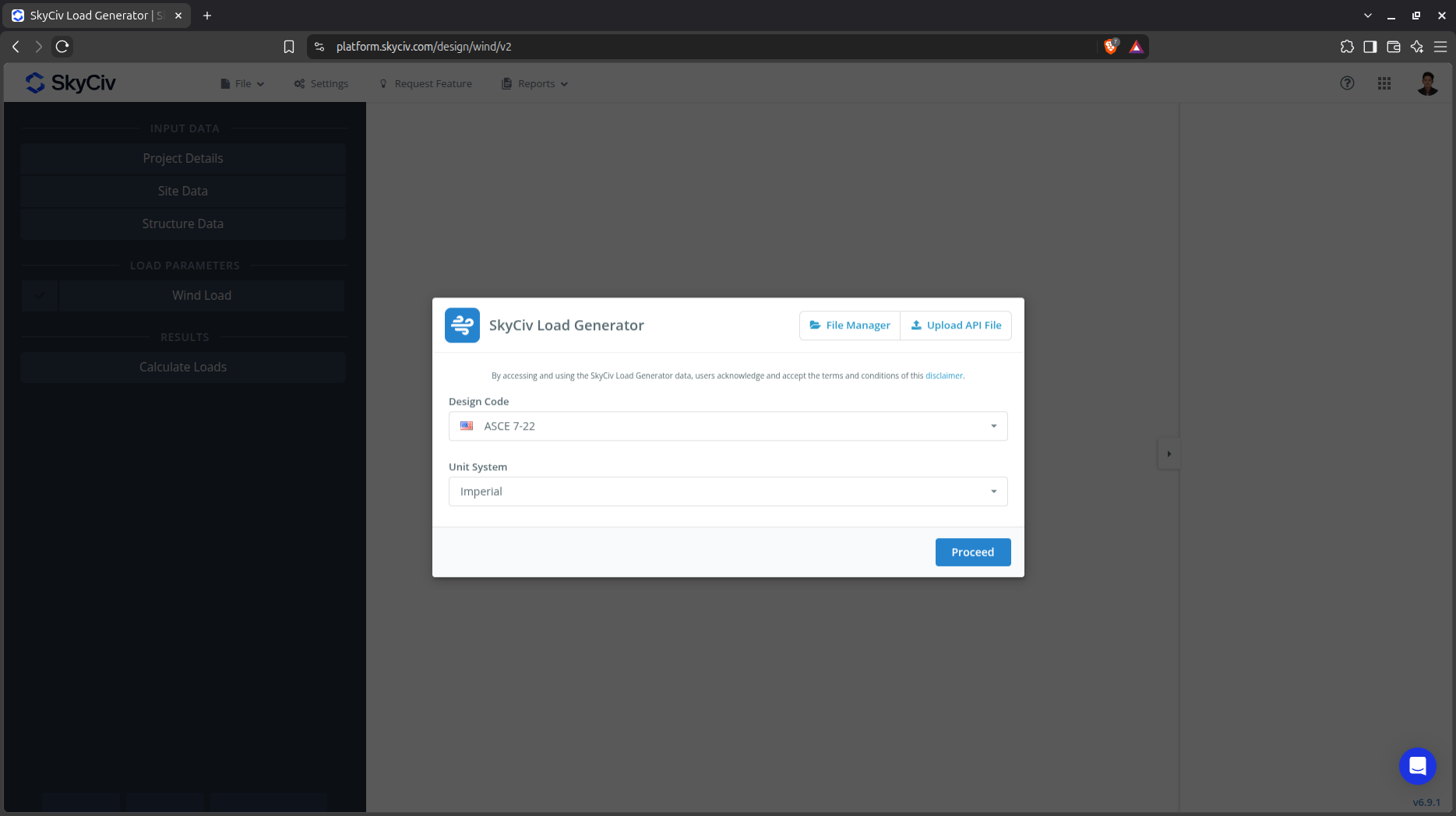

Φιγούρα 1. Διεπαφή χρήστη του SkyCiv Load Generator

Δεδομένα ιστότοπου

Οι χρήστες μπορούν να λάβουν την ταχύτητα του ανέμου ανά τοποθεσία από τη βάση δεδομένων χάρτη ταχύτητας ανέμου SkyCiv. Χρησιμοποιώντας ASCE 7, απλά πρέπει να ορίσετε το Κατηγορία κινδύνου της δομής και βάλτε τη διεύθυνση που βρίσκεται στις ΗΠΑ, ανεξάρτητα αν είναι ASCE 7-10, ASCE 7-16 ή ASCE 7-22. Μπορείτε επίσης να χρησιμοποιήσετε το ASCE 7 διαδικασία υπολογισμού φορτίου ανέμου ακόμη και αν η τοποθεσία βρίσκεται εκτός των ΗΠΑ και των εδαφών τους. Απλά πρέπει να βάλετε τη διεύθυνση και να βάλετε χειροκίνητα τη βασική ταχύτητα ανέμου.

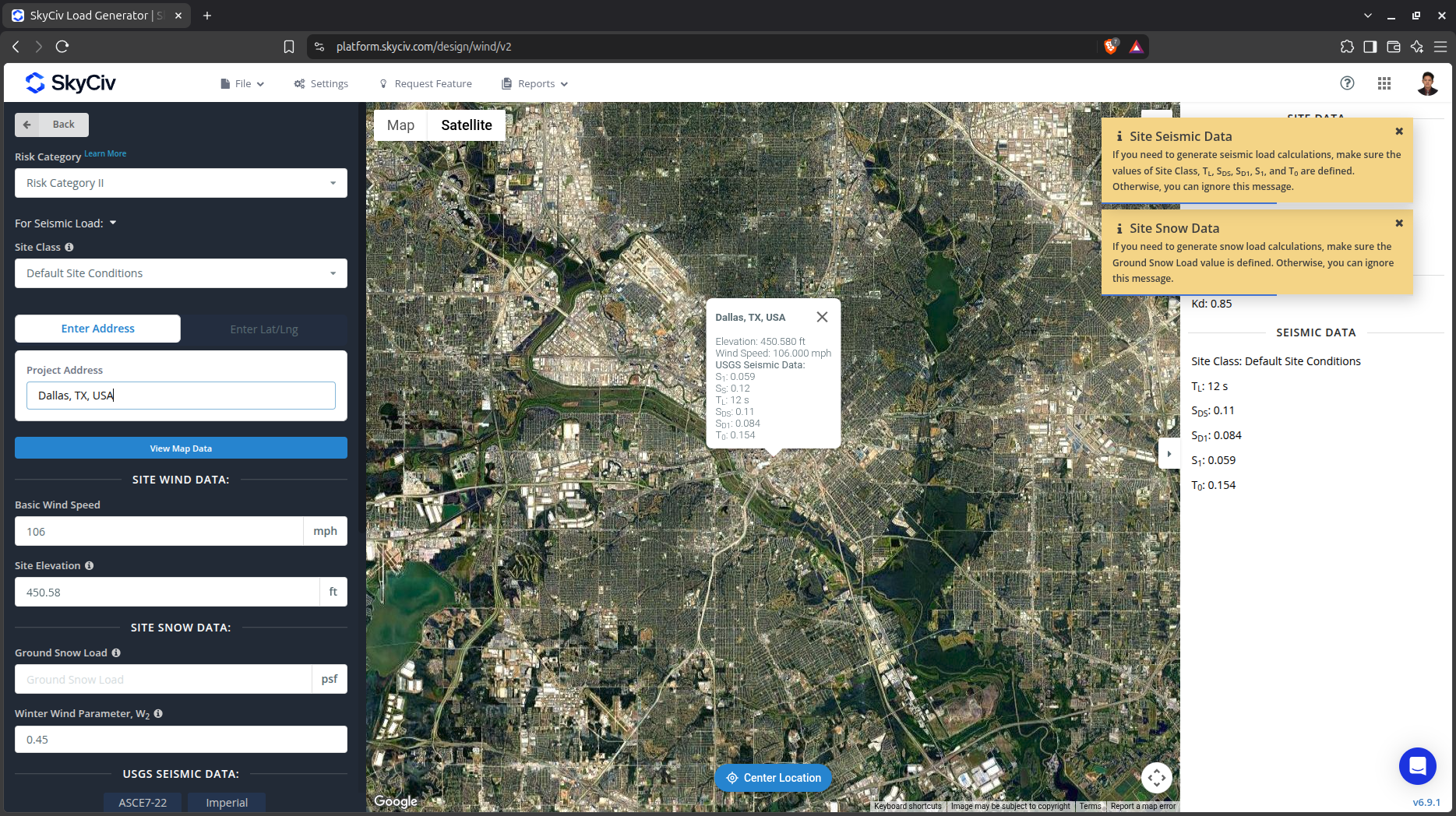

Φιγούρα 2. Δεδομένα τοποθεσίας του SkyCiv Load Generator

Το SkyCiv έχει ψηφιοποιήσει τον χάρτη σύμφωνα με το πρότυπο χαρτόδετου χαρτιού. Αυτό σημαίνει, μπορείτε απλά να εισέλθετε στην τοποθεσία του ιστότοπου και το λογισμικό θα τραβήξει αυτόματα τις ταχύτητες ανέμου με βάση αυτήν την είσοδο. Υπάρχει ένα όριο για το πόσες φορές μπορεί να υπολογιστεί η ταχύτητα του ανέμου στο δωρεάν εργαλείο. Το λογισμικό θα χρησιμοποιήσει τον εσωτερικό παρεμβολέα μας για να υπολογίσει τις τιμές μεταξύ των περιγραμμάτων, για να διασφαλίσετε ότι χρησιμοποιούνται ακριβείς ταχύτητες ανέμου στα σχέδιά σας. ο Ανύψωση ιστότοπου έχει σημασία για τον υπολογισμό του συντελεστή ανύψωσης εδάφους, κ_μι, για ASCE 7-16.

Δοκιμάστε τη γεννήτρια δωρεάν φόρτωσης

Παράμετροι εισόδου τοποθεσίας για υπολογισμό φορτίου ανέμου

Κατηγορία κινδύνου – Χρησιμοποιείται για τον προσδιορισμό της βασικής ταχύτητας ανέμου Β αξία
ποικίλλει ανάλογα με το υψόμετρο από το έδαφος του υπό εξέταση ύψους – Χρησιμοποιείται για τη λήψη της πλησιέστερης ταχύτητας ανέμου με βάση την επιλεγμένη κατηγορία κινδύνου
Βασική ταχύτητα ανέμου – τη βασική ταχύτητα ανέμου που θα χρησιμοποιηθεί για τον υπολογισμό της πίεσης ανέμου σχεδιασμού. Αυτό καθορίζεται αυτόματα με βάση την Κατηγορία Κινδύνου και τη Διεύθυνση Έργου και μπορεί να τροποποιηθεί από τον χρήστη
Ανύψωση ιστότοπου – χρησιμοποιείται για τον υπολογισμό του συντελεστή υψομέτρου κ_μι (για ASCE 7-16 και ASCE 7-22)

Μόλις συμπληρωθούν οι παραπάνω παράμετροι, μπορούμε να κάνουμε κλικ στο “Επιβεβαίωση δεδομένων τοποθεσίας” για να ελέγξουμε αν η εισαγωγή μας είναι εντάξει (θα αλλάξει το χρώμα της γραμματοσειράς του κουμπιού από λευκό σε πράσινο). Μετά από αυτό, μπορούμε τώρα να προχωρήσουμε στην ενότητα Structure Data.

Δεδομένα δομής

Τα δεδομένα δομής και οι παράμετροι ανέμου και χιονιού χωρίζονται σε διαφορετικά ακορντεόν. Για τον υπολογισμό των πιέσεων ανέμου σχεδιασμού, πρέπει να είναι επιλεγμένο το πλαίσιο ελέγχου ανέμου. Πρέπει να ορίσετε πρώτα το Δομή αναλύεις. Τώρα αμέσως, τις διαθέσιμες δομές για ASCE 7 έχουν ως εξής:

• Κτίριο – υποστηρίζει το ακόλουθο προφίλ στέγης:
  • Αέτωμα, Ισχίο, Monoslope (περίφρακτος, μερικώς κλειστό, ή μερικώς ανοιχτό)
  • Έφτιαξε, Γυρίστηκε, Ανοίξτε το Monoslope (Άνοιξε)
• Πύργος ζευκτόντων
• Ανεξάρτητοι τοίχοι / στερεά σημάδια
• Ηλιακούς συλλέκτες
  • Επίγεια τοποθέτηση
  • Ταράτσα
• Εξοπλισμός/Δομή ταράτσας
• Ανοιχτές επιγραφές/πλαίσια

Σε αυτήν την τεκμηρίωση, θα επικεντρωθούμε στους Ελεύθερους Τοίχους.

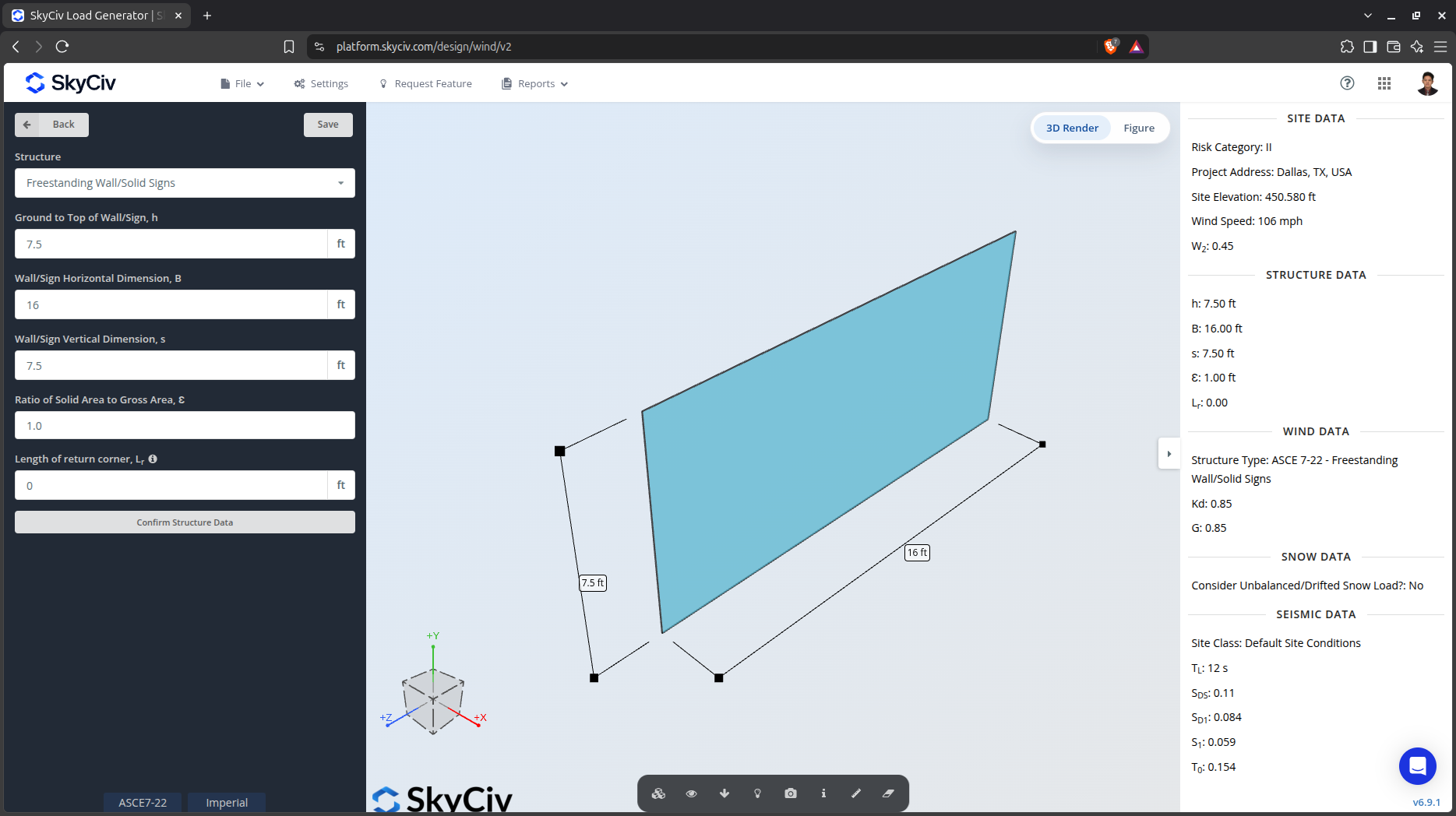

Φιγούρα 3. Εισαγωγή δεδομένων δομής για ανεξάρτητες επιγραφές τοίχου/μασίφ.

Παράμετροι εισόδου δομής για τον υπολογισμό του φορτίου ανέμου

Ground to Top of Wall/Sign – Χρησιμοποιείται για τον υπολογισμό της πίεσης ταχύτητας
Τοίχο/Σήμα Οριζόντια Διάσταση
Κατακόρυφη διάσταση τοίχου/επιγραφής
Λόγος συμπαγούς επιφάνειας προς μικτό εμβαδόν – ratio of solid area to gross area of the wall. Η τιμή πρέπει να είναι μεταξύ 0 προς το 1.0.
Μήκος γωνίας επιστροφής

Μόλις ολοκληρωθούν και επικυρωθούν οι παραπάνω παράμετροι (κάνοντας κλικ στην Επιβεβαίωση δεδομένων δομής), μπορούμε τώρα να προχωρήσουμε στην ενότητα Παράμετροι φορτίου ανέμου.

Δεδομένα ανέμου

Για να προχωρήσουμε στον υπολογισμό του φορτίου ανέμου, πρέπει πρώτα να ελέγξουμε το πλαίσιο ελέγχου δίπλα στο κουμπί Wind Load. Από προεπιλογή, Αυτό ελέγχεται όταν έχουν καθοριστεί τα δεδομένα ανέμου τοποθεσίας.

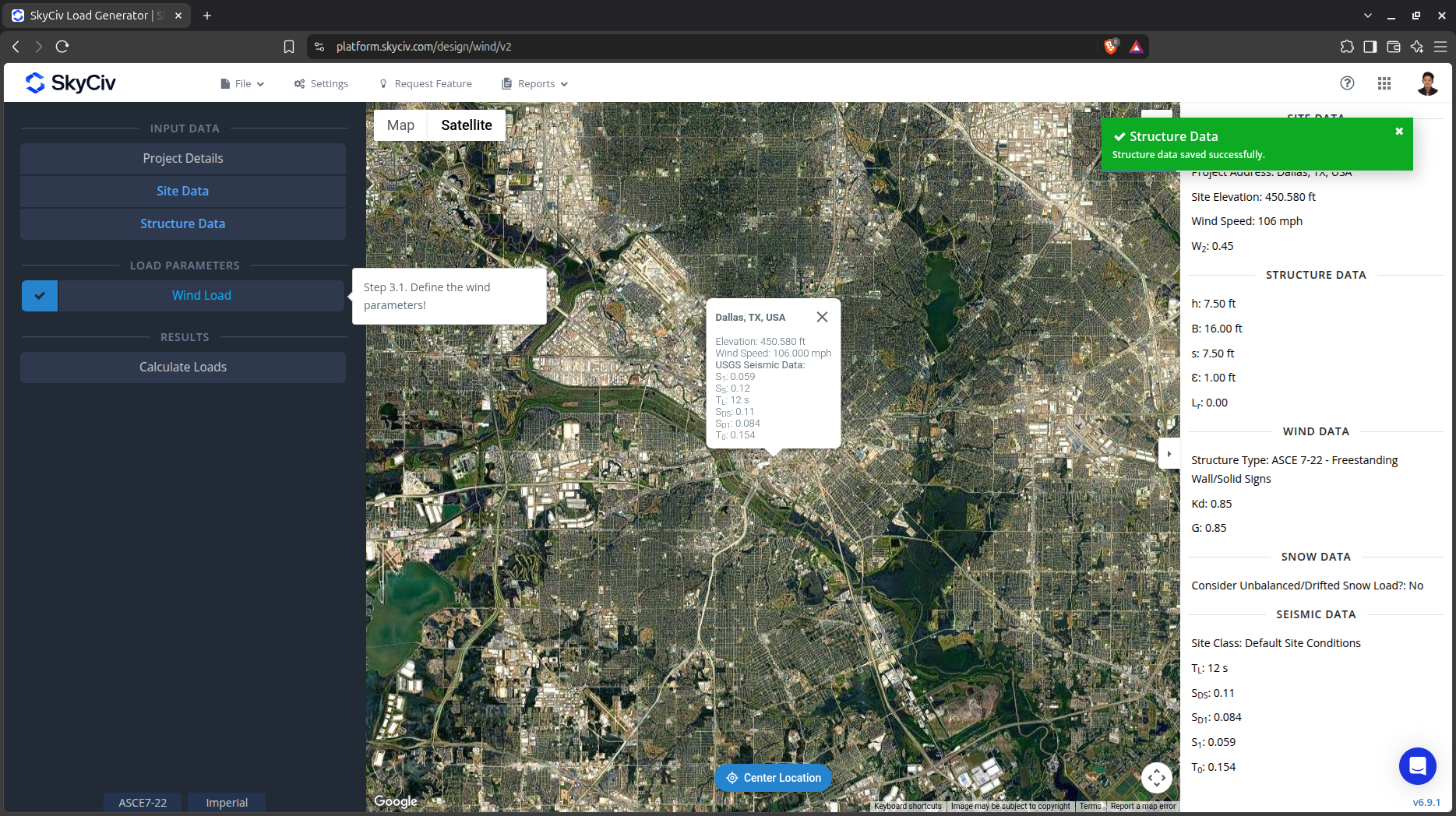

Φιγούρα 4. Πλαίσιο ελέγχου για δεδομένα φορτίου ανέμου.

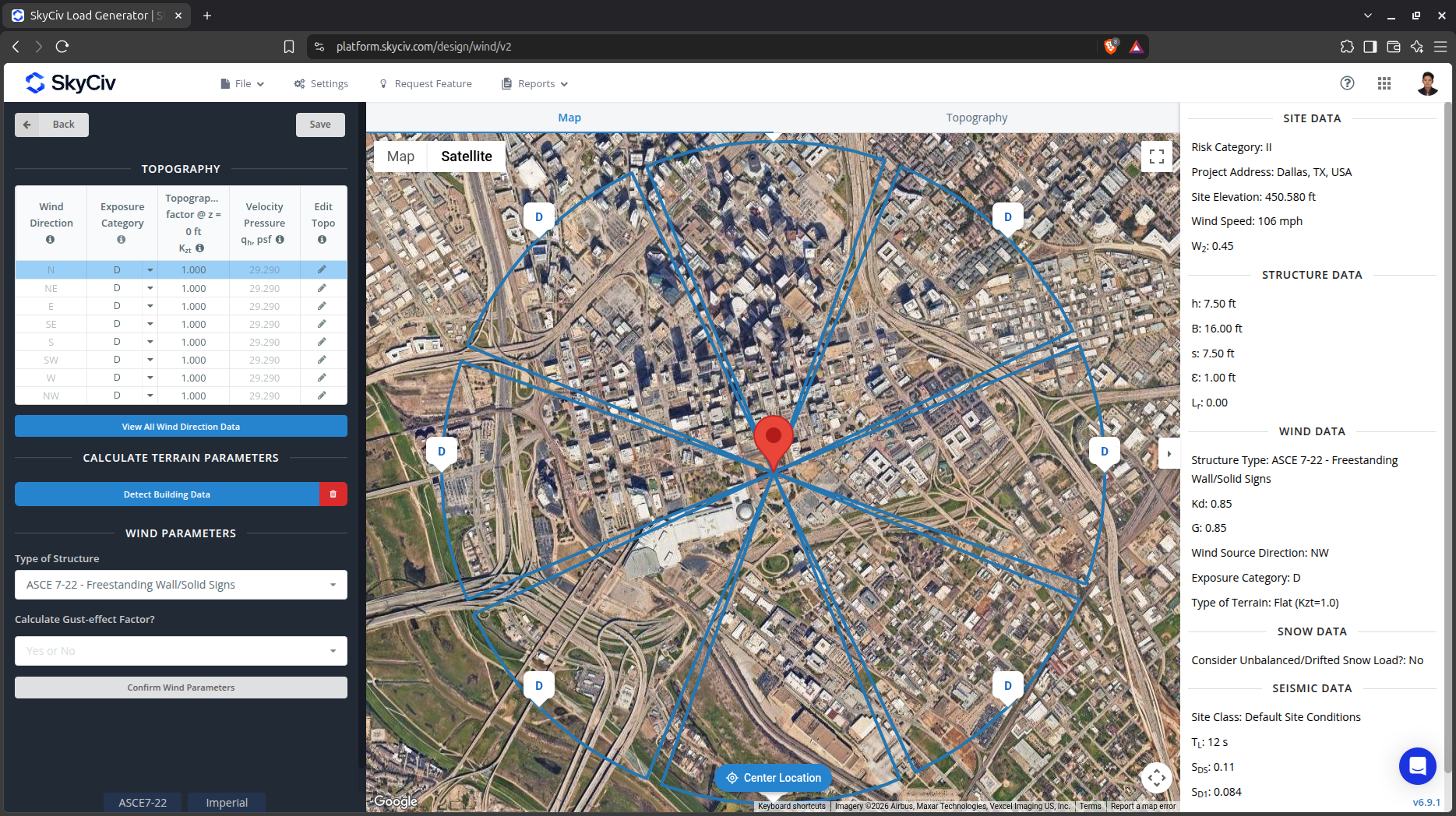

Το επόμενο βήμα, είναι να ορίσει το ποικίλλει ανάλογα με το υψόμετρο από το έδαφος του υπό εξέταση ύψους το αντίστοιχο Κατηγορία έκθεσης της αντίθετης περιοχής. Η παράμετρος Άνεμος κατεύθυνση χρησιμοποιείται για τη λήψη της ανοδικής κίνησης (αριστερή πλευρά) και προς τα κάτω (σωστη πλευρα) υψόμετρα εδάφους για υπολογισμό Τοπογραφικός παράγοντας, κ_zt. Επιπλέον, ο Κατηγορία έκθεσης χρησιμοποιείται για τον προσδιορισμό του Συντελεστής πίεσης ταχύτητας κ_με. Για μεμονωμένους χρήστες ή Επαγγελματίες λογαριασμούς, μπορείτε να προσδιορίσετε τη χειρότερη κατεύθυνση της πηγής ανέμου κάνοντας κλικ στο Προβολή εισόδων ανέμου σχεδίασης για όλες τις κατευθύνσεις κουμπί ώστε να μπορείτε να ορίσετε την Κατηγορία Έκθεσης ανά Κατεύθυνση Πηγής Ανέμου όπως αντιπροσωπεύεται από έναν τομέα 45 μοιρών. Σημειώστε ότι η προεπιλεγμένη Κατηγορία έκθεσης έχει οριστεί σε Έκθεση Δ.

Παράμετροι εισόδου τοπογραφίας

Κατηγορία έκθεσης – Χρησιμοποιείται στον υπολογισμό του Συντελεστής πίεσης ταχύτητας κ_με και Τοπογραφικός παράγοντας, κ_zt . Υποτίθεται ότι είναι ομοιογενές για κάθε κατεύθυνση πηγής ανέμου
ποικίλλει ανάλογα με το υψόμετρο από το έδαφος του υπό εξέταση ύψους – χρησιμοποιείται για τη λήψη των υψομετρικών δεδομένων σε ένα συγκεκριμένο τμήμα κατεύθυνσης της περιοχής. Αυτά τα υψομετρικά δεδομένα χρησιμοποιούνται για τον προσδιορισμό του Τοπογραφικός παράγοντας, κ_zt
Τύπος Εδάφους – Επιλογές για να επιλέξετε Επίπεδο, λόφος, Κρημνός, Κορυφογραμμή
Η – Ύψος απόφραξης/εδάφους. Για τύπο εδάφους έχει οριστεί η επιλογή διαφορετική από Επίπεδο έδαφος, αυτό χρησιμοποιείται για τον υπολογισμό του Τοπογραφικός παράγοντας, κ_zt
Lh – Οριζόντια απόσταση από την κορυφή έως το μεσαίο ύψος της απόφραξης. Για τύπο εδάφους έχει οριστεί η επιλογή διαφορετική από Επίπεδο έδαφος, αυτό χρησιμοποιείται για τον υπολογισμό του Τοπογραφικός παράγοντας, κ_zt
Χ – Οριζόντια απόσταση κατασκευής έως την κορυφή του εμπόδιου με σημείο αναφοράς την κορυφή. Για τύπο εδάφους έχει οριστεί η επιλογή διαφορετική από Επίπεδο έδαφος, αυτό χρησιμοποιείται για τον υπολογισμό του Τοπογραφικός παράγοντας, κ_zt

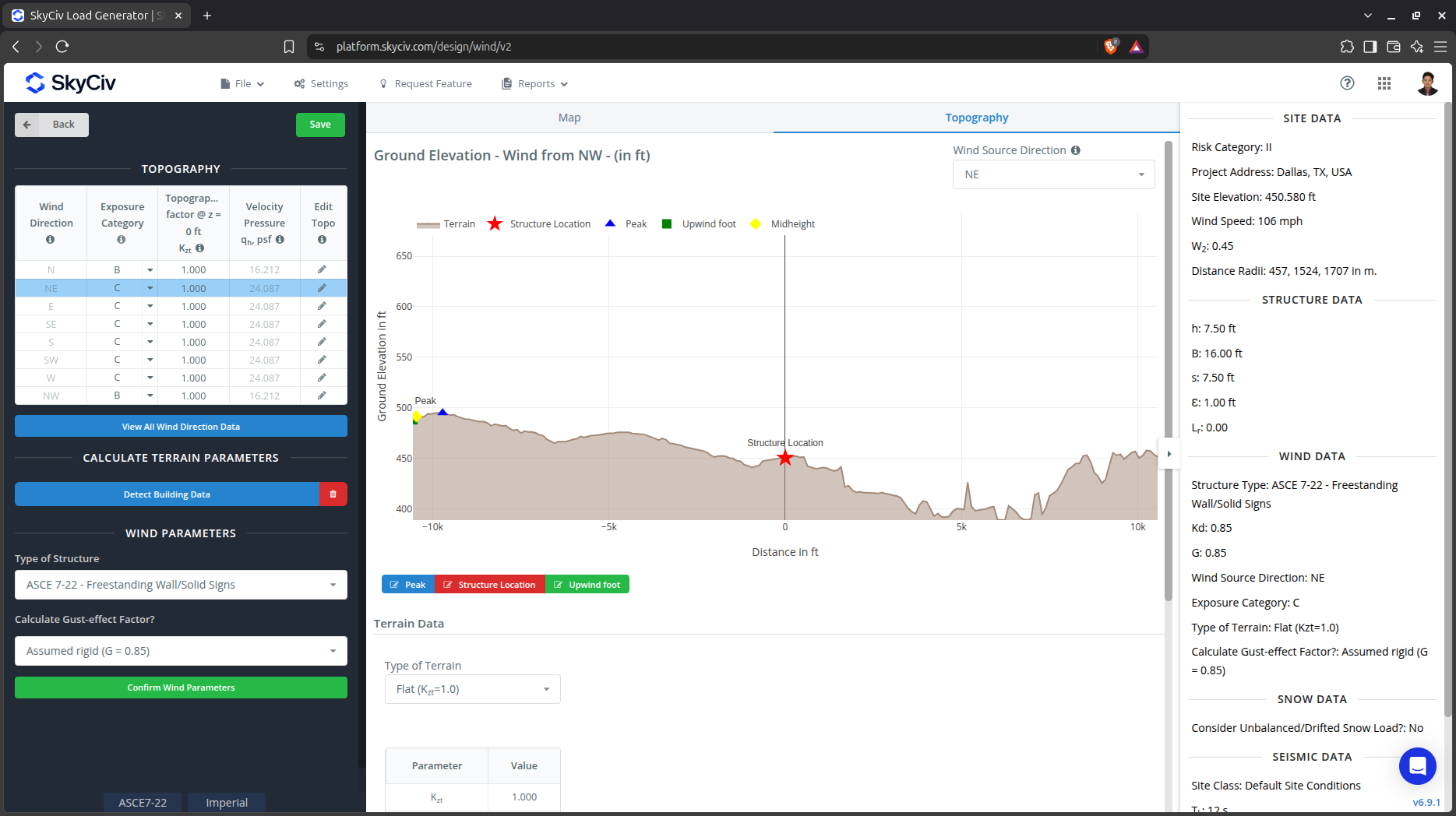

Φιγούρα 8. Παράμετροι Τοπογραφίας για ASCE 7.

Αποκτήστε τη μονάδα αυτόνομης γεννήτριας φορτίου

Παράμετροι εισόδου ανέμου για MWFRS

Τύπος Δομής – Απαιτείται να οριστεί σε ASCE 7 Ανεξάρτητοι τοίχοι / στερεά σημάδια
Υπολογίστε τον Συντελεστή ριπής – (Προαιρετικός) Από προεπιλογή, αυτή η επιλογή έχει οριστεί σε “Υποτίθεται άκαμπτο (G=0,85).” Για ευέλικτες κατασκευές, ή αν χρειαστεί, Η λεπτομερής διαδικασία για τον υπολογισμό του συντελεστή ριπής θα χρησιμοποιηθεί όταν αυτή η επιλογή έχει οριστεί σε “Λεπτομερής”.
Φυσική συχνότητα δομής, ν₁ – Απαιτείται όταν έχει επιλεγεί ο λεπτομερής παράγοντας επίδρασης ριπής.
Αναλογία Απόσβεσης, β – Απαιτείται όταν έχει επιλεγεί ο λεπτομερής παράγοντας επίδρασης ριπής.

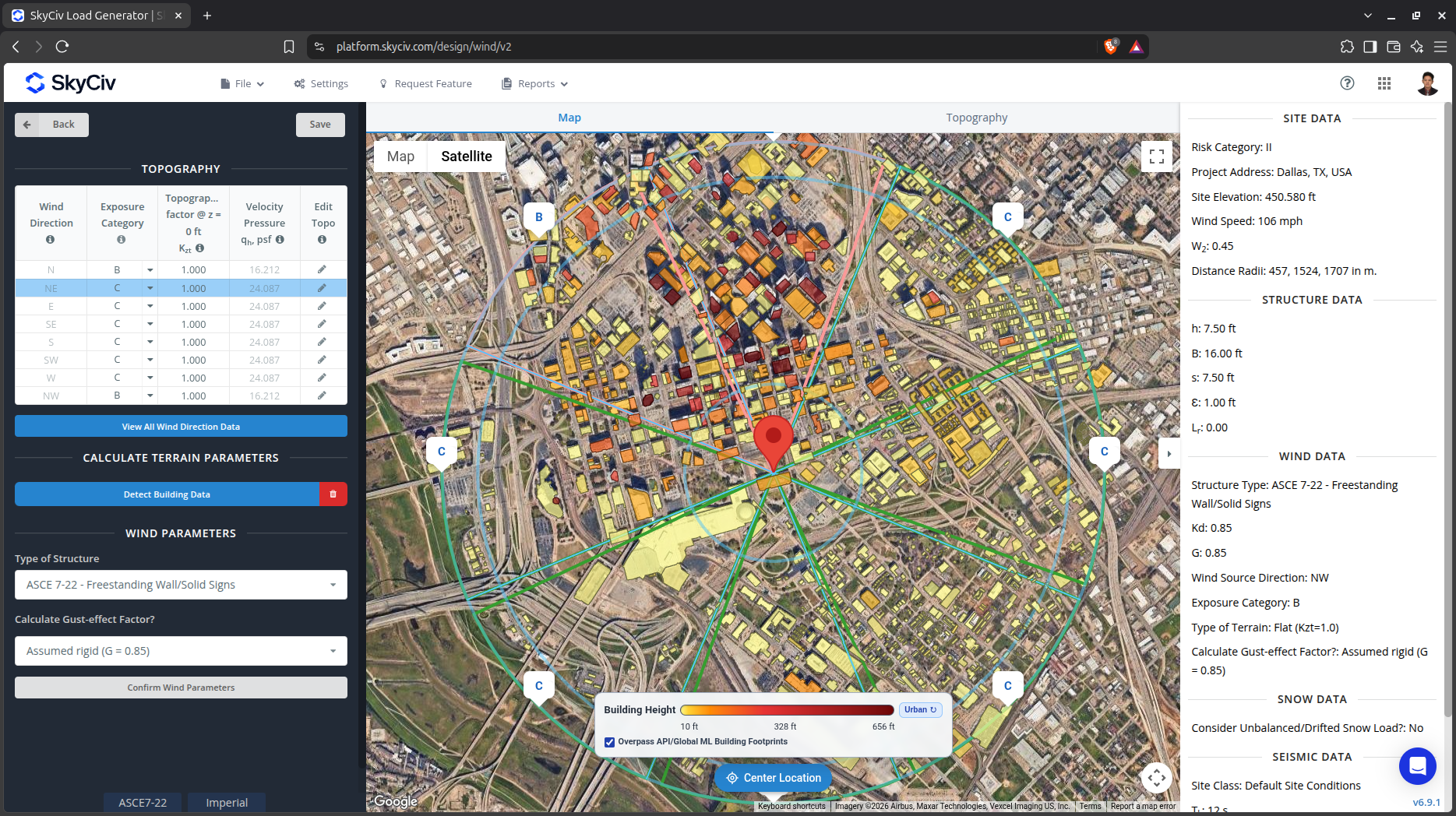

Φιγούρα 9. Παράμετροι ανέμου για ανεξάρτητους τοίχους/συμπαγείς πινακίδες.

Αποκτήστε τη μονάδα αυτόνομης γεννήτριας φορτίου

Αφού οριστούν όλες αυτές οι παράμετροι, το επόμενο βήμα είναι να κάνετε κλικ στο Υπολογισμός φορτίων στην επάνω δεξιά πλευρά της διεπαφής χρήστη.

Αποτελέσματα

Τα αποτελέσματα του υπολογισμού παρουσιάζονται ως εξής:

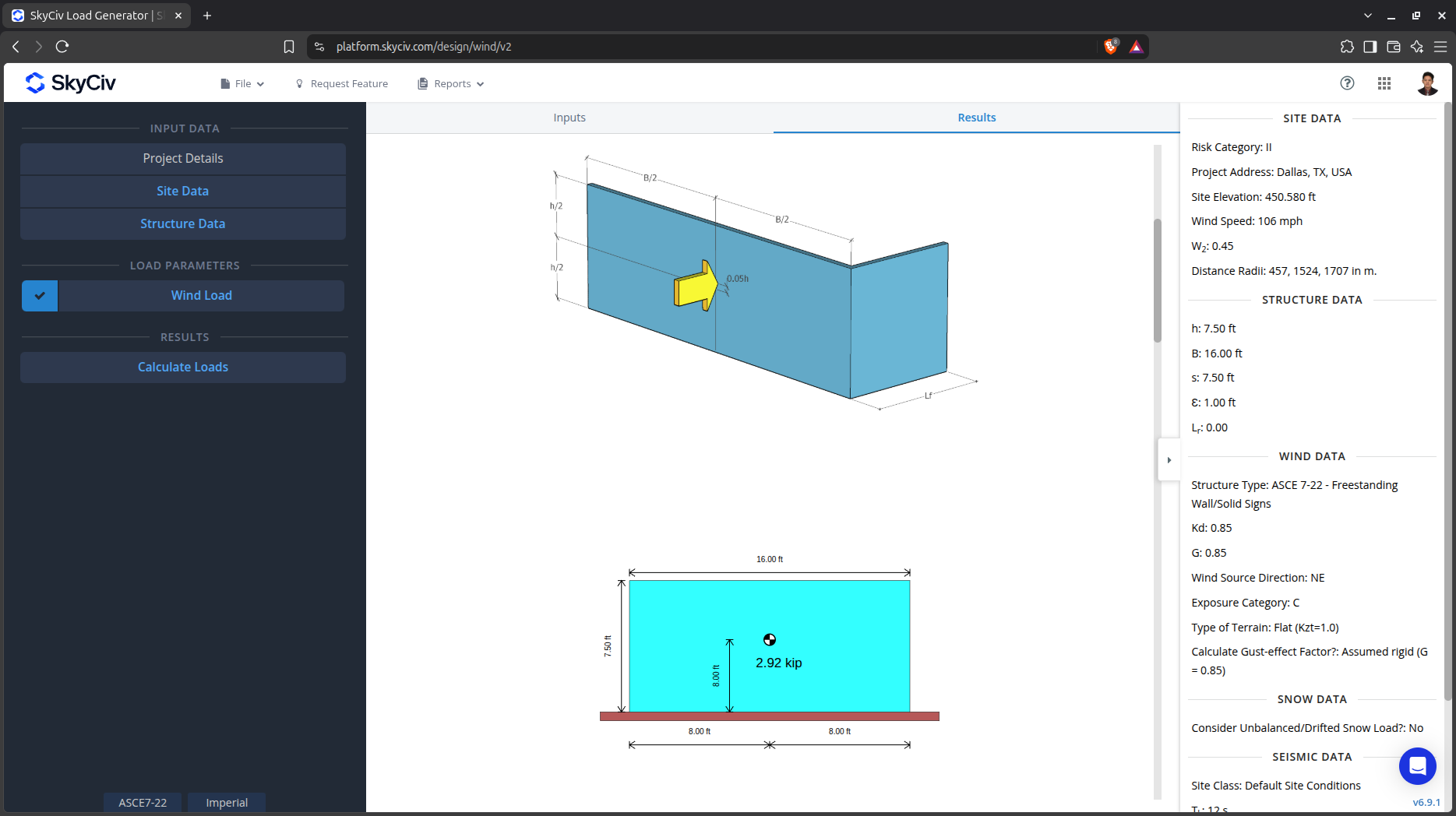

Φιγούρα 11. Αποτελέσματα ανέμου για Ανεξάρτητους Τοίχους/Στερεές επιγραφές.

Τα συνοπτικά αποτελέσματα εμφανίζονται στη δεξιά πλευρά της οθόνης. Άλλα αποτελέσματα εμφανίζονται στη λεπτομερή αναφορά, όπως το στηθαίο, θόλος, αυξημένες πιέσεις κατασκευής, κατά προσέγγιση διάτμηση βάσης, και πολλά άλλα.

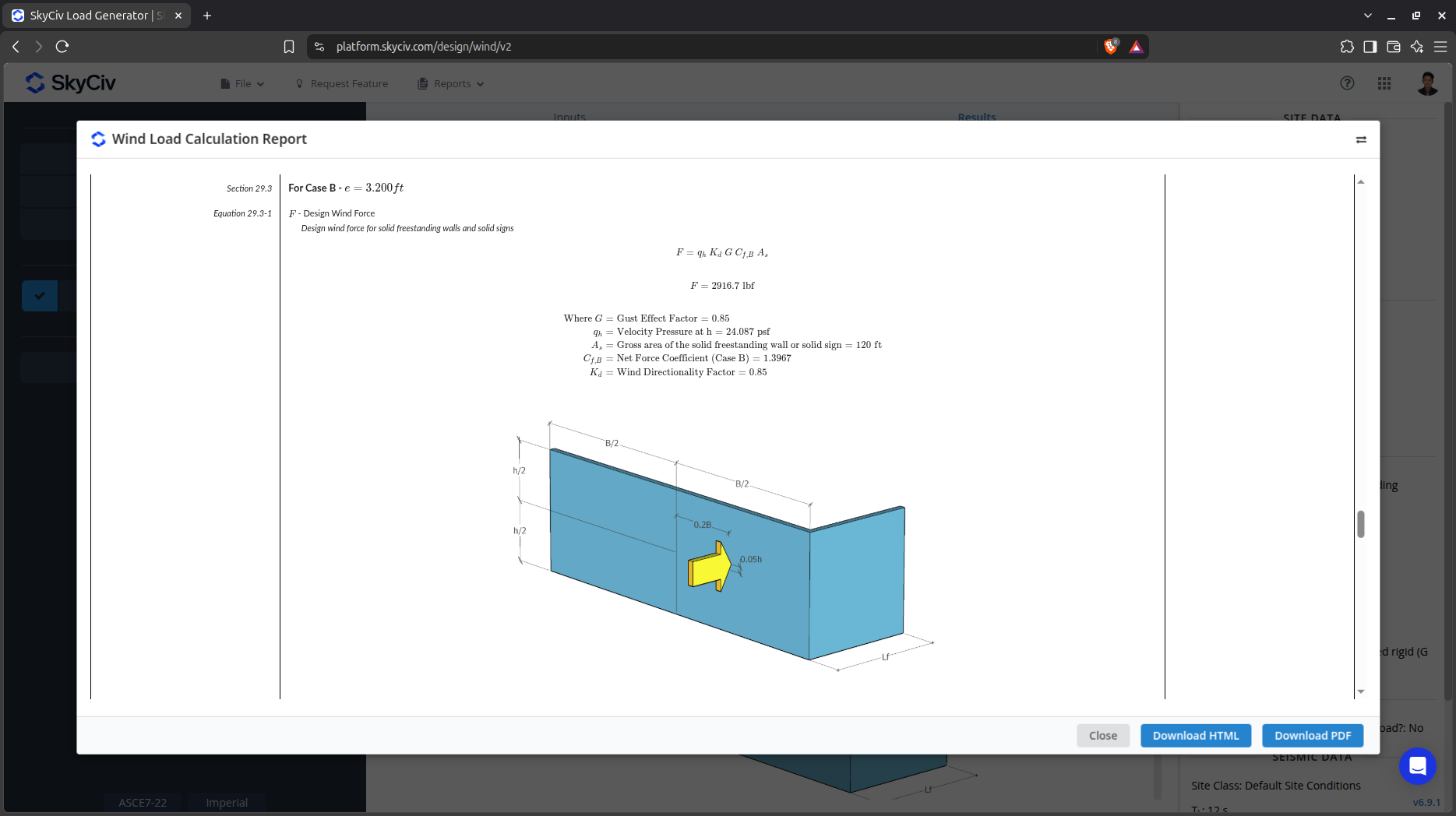

Λεπτομερής υπολογισμός

Οι αναλυτικοί υπολογισμοί φορτίου ανέμου είναι προσβάσιμοι μόνο από Επαγγελματίες χρήστες λογαριασμών και εκείνοι που αγόρασαν το αυτόνομη μονάδα γεννήτριας φορτίου. Όλες οι παράμετροι και οι παραδοχές που χρησιμοποιούνται στον υπολογισμό εμφανίζονται στην αναφορά για να καταστούν διαφανείς για τον χρήστη. Μπορείτε να κατεβάσετε ένα δείγμα λεπτομερούς υπολογισμού μέσω των παρακάτω συνδέσμων:

ASCE 7-16 Ανεξάρτητος τοίχος
