Χρήση του SkyCiv Load Generator σε EN 1991-1-3 Υπολογισμοί φορτίου χιονιού
Για τον υπολογισμό των πιέσεων φορτίου χιονιού για μια δομή χρησιμοποιώντας το SkyCiv Load Generator, η διαδικασία είναι να ορίσετε πρώτα τον κωδικό αναφοράς. Ωστόσο, Μόνο οι χρήστες με επαγγελματικό λογαριασμό ή που αγόρασαν την αυτόνομη μονάδα Generator φόρτωσης θα μπορούν να χρησιμοποιήσουν αυτόν τον υπολογισμό. Μπορείτε να αγοράσετε την αυτόνομη μονάδα μέσω αυτού Σύνδεσμος.
Φιγούρα 1. Διεπαφή χρήστη του SkyCiv Load Generator.
Δεδομένα ιστότοπου
Χρησιμοποιώντας EN 1991-1-3, πρέπει πρώτα να έχετε μια διεύθυνση στην είσοδο Διεύθυνση έργου και το λογισμικό θα λάβει αυτόματα το φορτίο χιονιού για τη συγκεκριμένη τοποθεσία. Επί του παρόντος, η γεννήτρια φορτίου υποστηρίζει τις ακόλουθες χώρες:
- Βέλγιο
- Δανία
- Φινλανδία
- Γαλλία
- Γερμανία
- Ιρλανδία
- Ιταλία
- Λουξεμβούργο
- Ολλανδία
- Διεθνές Συνέδριο για την Έρευνα Δομικών και Πολιτικών Μηχανικών
- Ρουμανία
- Σουηδία
- Ηνωμένο Βασίλειο
Οι τιμές του φορτίου χιονιού λήφθηκαν χρησιμοποιώντας το Παράρτημα Γ του ΕΝ 1991-1-3 ή κάθε επιμέρους Εθνικό Παράρτημα. Για να εμφανίσετε τον χάρτη της περιοχής χιονιού, πρέπει να κάνετε κλικ “Προβολή δεδομένων χάρτη” και μετά επιλέξτε “Χιόνι.”
Φιγούρα 2. Δεδομένα χάρτη χιονιού του SkyCiv Load Generator.
Φιγούρα 3. Δεδομένα τοποθεσίας του SkyCiv Load Generator.
Το SkyCiv έχει ψηφιοποιήσει τον χάρτη σύμφωνα με το πρότυπο χαρτόδετου χαρτιού. Αυτό σημαίνει, μπορείτε απλά να εισαγάγετε τη θέση του ιστότοπου και το λογισμικό θα τραβήξει αυτόματα το φορτίο χιονιού εδάφους με βάση αυτήν την είσοδο. Υπάρχει όριο στο πόσες φορές μπορεί να επιτευχθεί το φορτίο χιονιού εδάφους στο δωρεάν εργαλείο.
Παράμετροι εισαγωγής τοποθεσίας για υπολογισμό φορτίου χιονιού
ποικίλλει ανάλογα με το υψόμετρο από το έδαφος του υπό εξέταση ύψους – Χρησιμοποιείται για τη λήψη του πλησιέστερου φορτίου χιονιού εδάφους με βάση την τοποθεσία
Μόλις συμπληρωθούν οι παραπάνω παράμετροι, μπορούμε τώρα να προχωρήσουμε στην ενότητα Structure Data.
Δεδομένα δομής
Το επόμενο βήμα είναι να ορίσετε πρώτα τη Δομή που αναλύετε. Επί του παρόντος, Μόνο η κτιριακή δομή υποστηρίζεται στα EN 1991.
Φιγούρα 4. Εισαγωγή δεδομένων δομής για κτίρια.
Παράμετροι εισόδου δομής για τον υπολογισμό του φορτίου χιονιού
Προφίλ στέγης – Χρησιμοποιείται σε τιμές συντελεστών πίεσης με βάση το επιλεγμένο προφίλ οροφής και τη γωνία κλίσης της οροφής
Μήκος Κτιρίου – η διάσταση παράλληλη προς την κατεύθυνση του ανέμου όπως ορίζεται στο ΕΝ 1991-1-4.
Πλάτος κτιρίου – η διάσταση κάθετη προς την κατεύθυνση του ανέμου όπως ορίζεται στο ΕΝ 1991-1-4.
Ύψος από το έδαφος μέχρι την κορυφή της οροφής – η διάσταση της κατασκευής από το έδαφος μέχρι την κορυφή της οροφής.
Γωνία κλίσης οροφής – η κλίση της στέγης σε βαθμό
Μόλις ολοκληρωθούν και επικυρωθούν οι παραπάνω παράμετροι (κάνοντας κλικ στην Επιβεβαίωση δεδομένων δομής), μπορούμε τώρα να προχωρήσουμε στην ενότητα Παράμετροι Φορτίου Χιονιού.
Δεδομένα χιονιού
Για να προχωρήσουμε στον υπολογισμό του φορτίου χιονιού, πρέπει να ελέγξουμε πρώτα το πλαίσιο ελέγχου δίπλα στο κουμπί Φόρτωση χιονιού. Από προεπιλογή, Αυτό ελέγχεται όταν έχουν καθοριστεί τα δεδομένα χιονιού τοποθεσίας.
Φιγούρα 5. Πλαίσιο ελέγχου για δεδομένα φορτίου χιονιού.
Παράμετροι εισαγωγής χιονιού

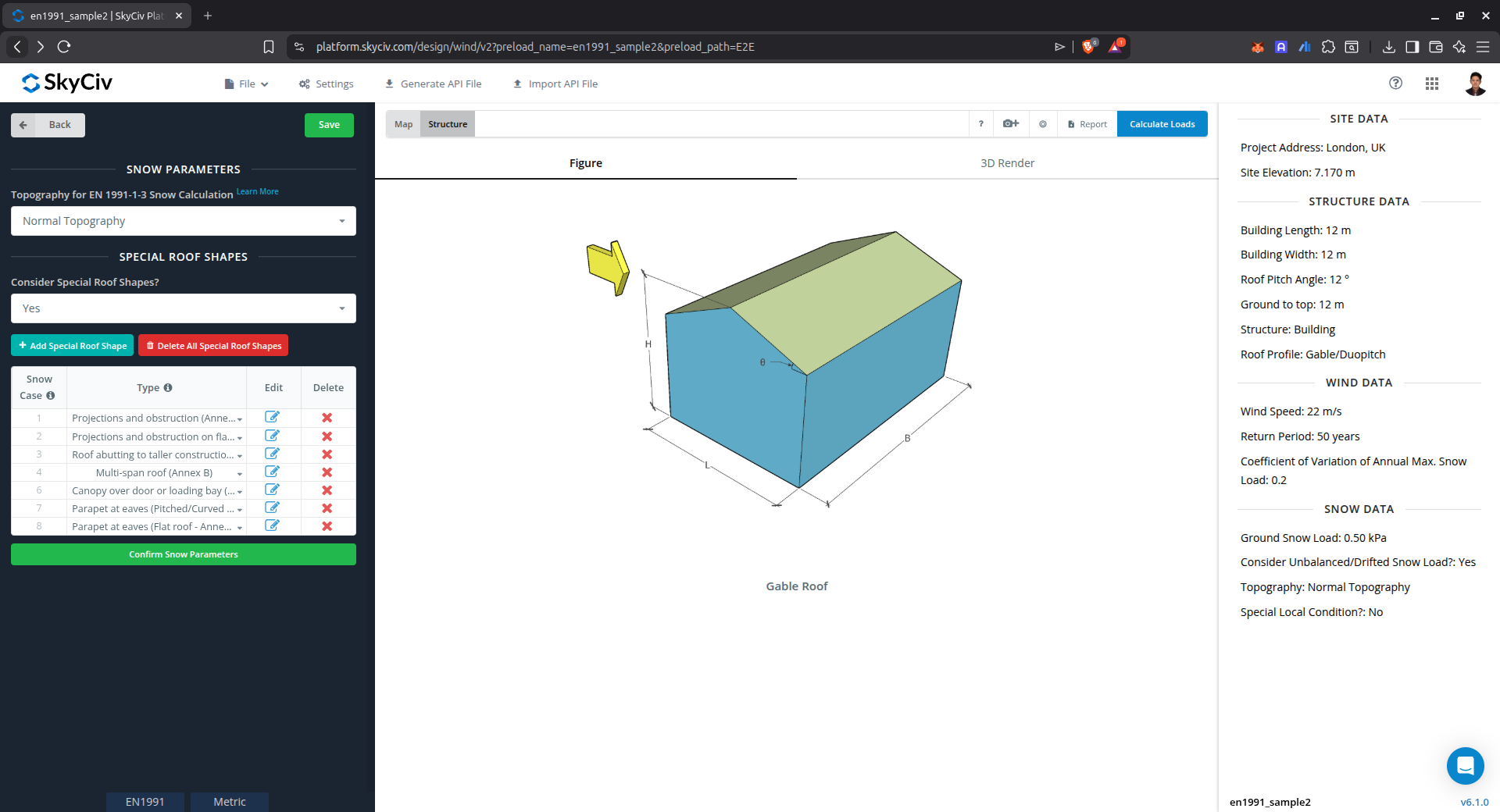

Φιγούρα 6. Παράμετροι εισαγωγής φορτίου χιονιού.
Τοπογραφία για ΕΝ 1991-1-3 Υπολογισμός χιονιού
Αυτή η παράμετρος χρησιμοποιείται για τη λήψη του συντελεστή έκθεσης Cμι. Ο ορισμός κάθε επιλογής ορίζεται στον παρακάτω πίνακα:
| Τοπογραφία | Τιμές πολλαπλασιαστή διεύθυνσης ανέμου ανά περιοχή ανέμου και κατεύθυνση σύμφωνα με τον Πίνακα |
|---|---|
| Ανεμοδαρμένος | Επίπεδες ανεμπόδιστες περιοχές εκτεθειμένες από όλες τις πλευρές χωρίς, ή μικρό καταφύγιο που παρέχεται από το έδαφος, υψηλότερα οικοδομικά έργα ή δέντρα. |
| Κανονικός | Περιοχές όπου δεν υπάρχει σημαντική απομάκρυνση χιονιού από τον άνεμο σε οικοδομικές εργασίες, λόγω εδάφους, άλλες οικοδομικές εργασίες ή δέντρα. |
| Προφυλαγμένο | Περιοχές στις οποίες οι υπό εξέταση οικοδομικές εργασίες είναι σημαντικά χαμηλότερες από το περιβάλλον έδαφος ή περιβάλλονται από ψηλά δέντρα ή/και περιβάλλονται από υψηλότερα κατασκευαστικά έργα. |
Τύπος χιονιού
Αυτή η παράμετρος χρησιμοποιείται για τη λήψη της μέσης πυκνότητας χύδην βάρους του χιονιού, γ. Ο ορισμός κάθε επιλογής ορίζεται στον παρακάτω πίνακα:
| Τύπος χιονιού | Μαζική πυκνότητα kN/m3 |
|---|---|
| Φρέσκο | 1.0 |
| Τακτοποιημένο (αρκετές ώρες ή μέρες μετά την πτώση του) | 2.0 |
| Παλαιός (αρκετές εβδομάδες ή μήνες μετά την πτώση του) | 3.0 |
| Βρεγμένος | 4.0 |
Από προεπιλογή, Αυτή η παράμετρος επιλέγεται στη συνιστώμενη τιμή πυκνότητας χιονιού με βάση τα Εθνικά Παραρτήματα.
Consider Special Load Case?
Αυτή η παράμετρος είναι "Ναι" ή "Όχι" για τον υπολογισμό του Φορτίου Χιονιού σε άλλες θήκες στέγης. Επιλέγοντας «Όχι,Η περίπτωση φορτίου χιονιού για το επιλεγμένο προφίλ οροφής θα υπολογίζεται μόνο. Αφ 'ετέρου, επιλέγοντας «Ναι,” θα εμφανιστεί το φορτίο χιονιού για τον πίνακα ειδικής θήκης.
Παρασύρεται στις προεξοχές και απόφραξη
Αυτή η θήκη χρησιμοποιείται για τον υπολογισμό της μετατόπισης του φορτίου χιονιού σε εμπόδια πάνω από το επίπεδο της οροφής, όπως τοίχους στηθαίο, τείχη προστασίας, καμινάδες, και τα λοιπά.
Μετατόπιση στη στέγη που εφάπτεται σε ψηλότερες οικοδομικές εργασίες
Αυτή η περίπτωση χρησιμοποιείται για τον υπολογισμό της μετατόπισης του φορτίου χιονιού στην οροφή που εφάπτεται σε ψηλότερες κατασκευαστικές εργασίες.
Drift σε οροφή πολλαπλών ανοιγμάτων
Αυτή η περίπτωση χρησιμοποιείται για τον υπολογισμό της μετατόπισης του φορτίου χιονιού σε πολλαπλή κεκλιμένη οροφή.
Drift σε κυλινδρική οροφή

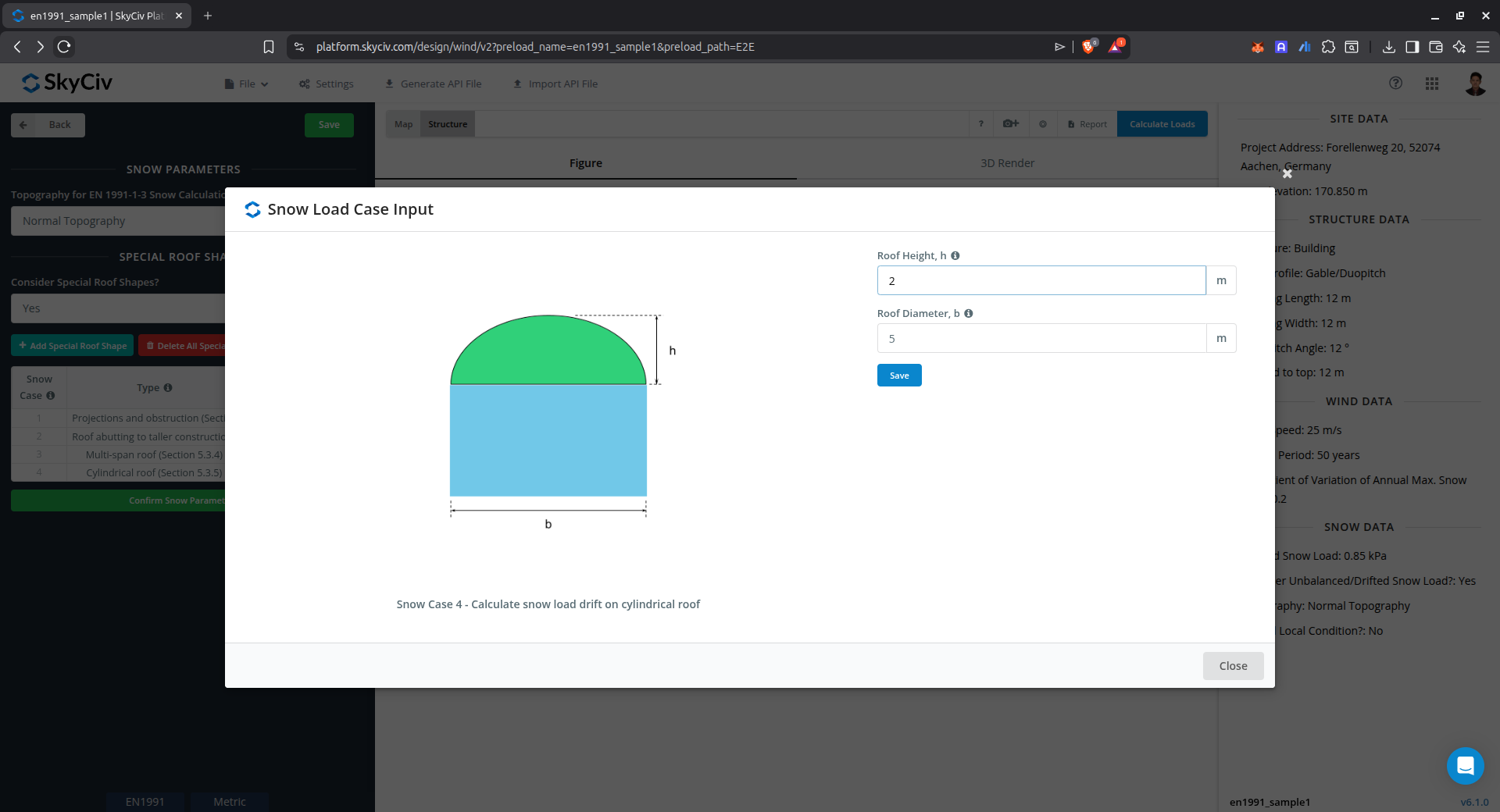

Αυτή η περίπτωση χρησιμοποιείται για τον υπολογισμό της μετατόπισης του φορτίου χιονιού στην κυλινδρική οροφή.
Παρασύρεται στις προεξοχές και απόφραξη (Παράρτημα Β)
Αυτή η περίπτωση χρησιμοποιείται για τον υπολογισμό της μετατόπισης του φορτίου χιονιού σε εμπόδια χρησιμοποιώντας το Παράρτημα Β του ΕΝ 1991-1-3.

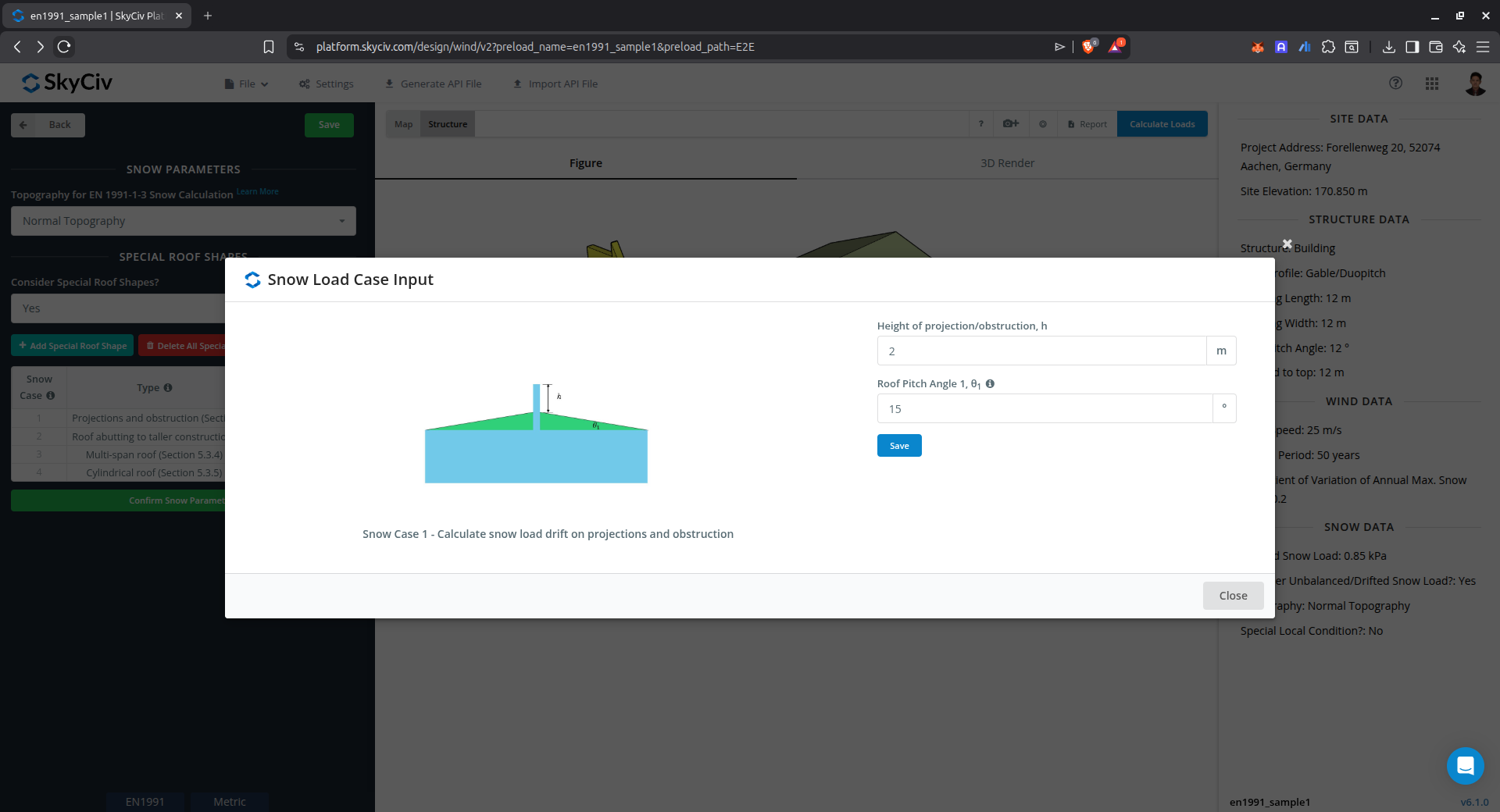

Φιγούρα 11. Παράμετροι για τον υπολογισμό παρασυρόμενου φορτίου χιονιού σε έργα και απόφραξη χρησιμοποιώντας το Παράρτημα Β του ΕΝ 1991-1-3.
Drift στις προεξοχές και απόφραξη στην επίπεδη οροφή (Παράρτημα Β)
Αυτή η περίπτωση χρησιμοποιείται για τον υπολογισμό της μετατόπισης φορτίου χιονιού σε εμπόδια σε επίπεδη οροφή χρησιμοποιώντας το Παράρτημα Β του ΕΝ 1991-1-3.

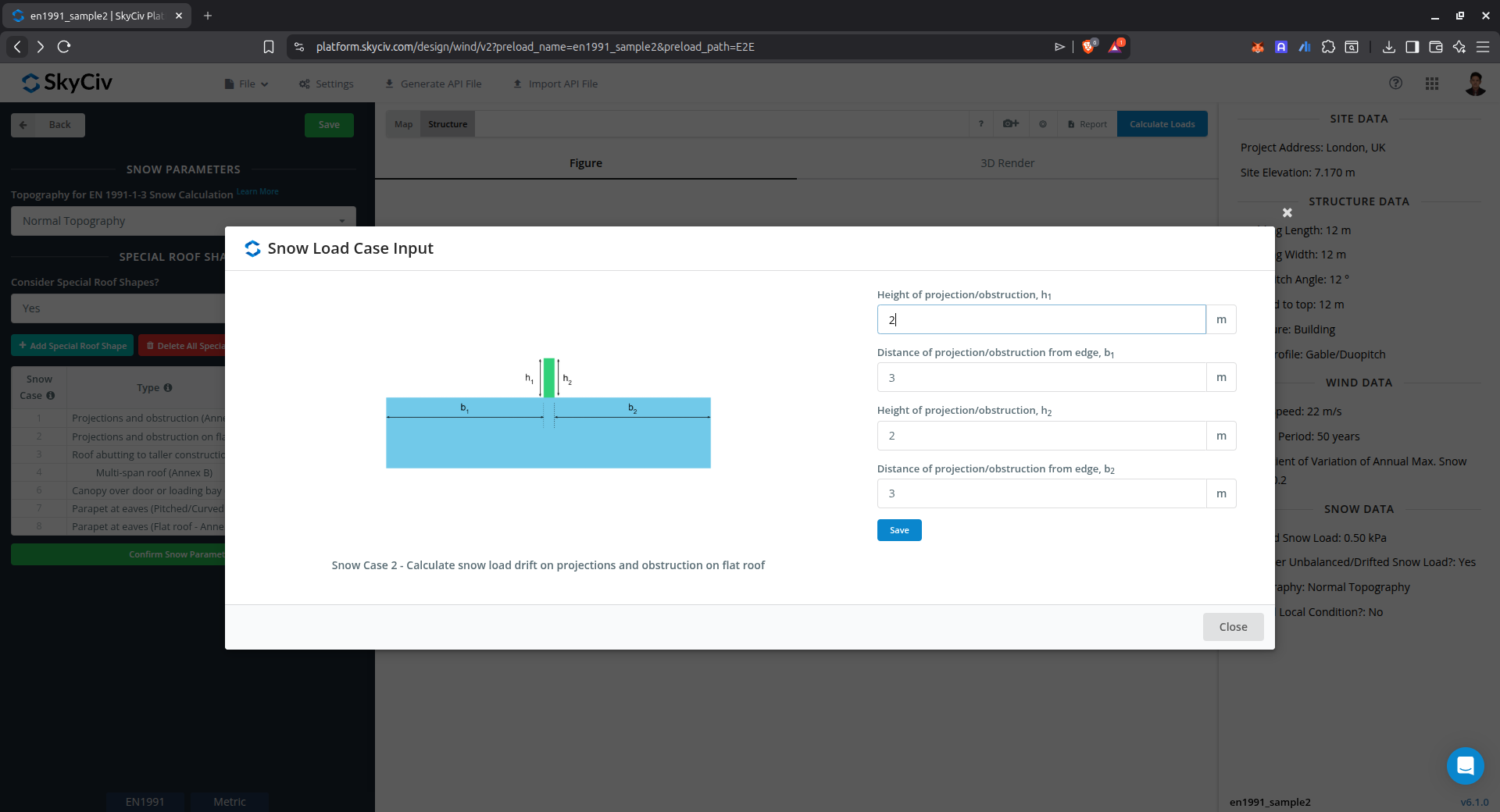

Φιγούρα 12. Παράμετροι για τον υπολογισμό παρασυρόμενου φορτίου χιονιού σε έργα και απόφραξη σε επίπεδη στέγη χρησιμοποιώντας το Παράρτημα Β του ΕΝ 1991-1-3.
Μετατόπιση στη στέγη που εφάπτεται σε ψηλότερες οικοδομικές εργασίες (Παράρτημα Β)
Αυτή η περίπτωση χρησιμοποιείται για τον υπολογισμό της μετατόπισης φορτίου χιονιού στην οροφή που εφάπτεται σε ψηλότερες κατασκευαστικές εργασίες χρησιμοποιώντας το Παράρτημα Β του ΕΝ 1991-1-3.
Φιγούρα 13. Παράμετροι για τον υπολογισμό του παρασυρόμενου φορτίου χιονιού σε στέγη που εφάπτεται σε ψηλότερες κατασκευαστικές εργασίες χρησιμοποιώντας το Παράρτημα Β του ΕΝ 1991-1-3.
Drift σε οροφή πολλαπλών ανοιγμάτων (Παράρτημα Β)
Αυτή η περίπτωση χρησιμοποιείται για τον υπολογισμό της μετατόπισης του φορτίου χιονιού σε πολύκλιτη στέγη χρησιμοποιώντας το Παράρτημα Β του ΕΝ 1991-1-3.

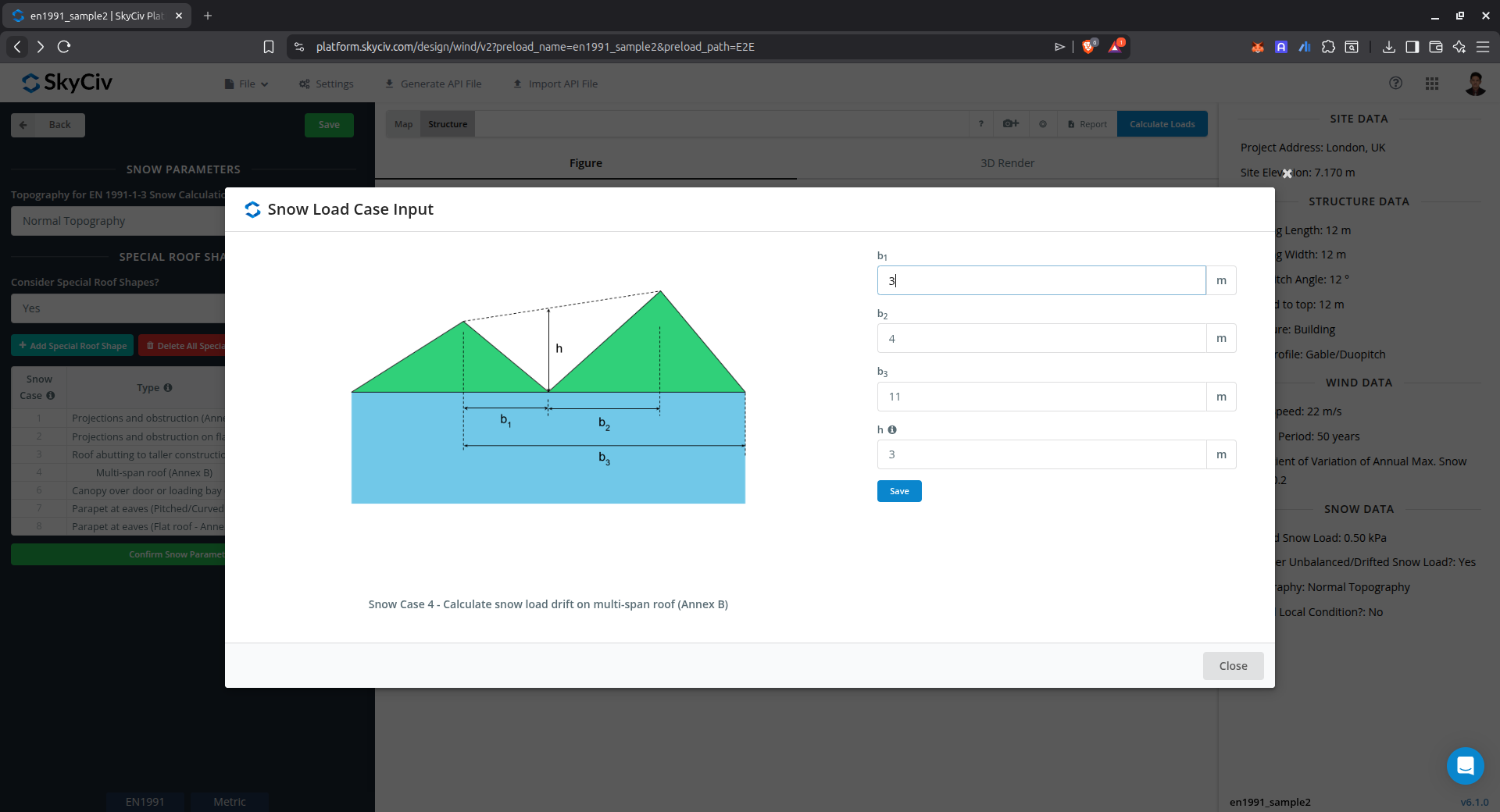

Φιγούρα 14. Παράμετροι για τον υπολογισμό παρασυρόμενου φορτίου χιονιού σε πολλαπλή κεκλιμένη στέγη χρησιμοποιώντας το Παράρτημα Β του ΕΝ 1991-1-3.
Μετακινηθείτε στον θόλο πάνω από την πόρτα ή τον χώρο φόρτωσης (Παράρτημα Β)
Αυτή η περίπτωση χρησιμοποιείται για τον υπολογισμό της μετατόπισης φορτίου χιονιού στον θόλο πάνω από την πόρτα ή τον χώρο φόρτωσης χρησιμοποιώντας το Παράρτημα Β του EN 1991-1-3.

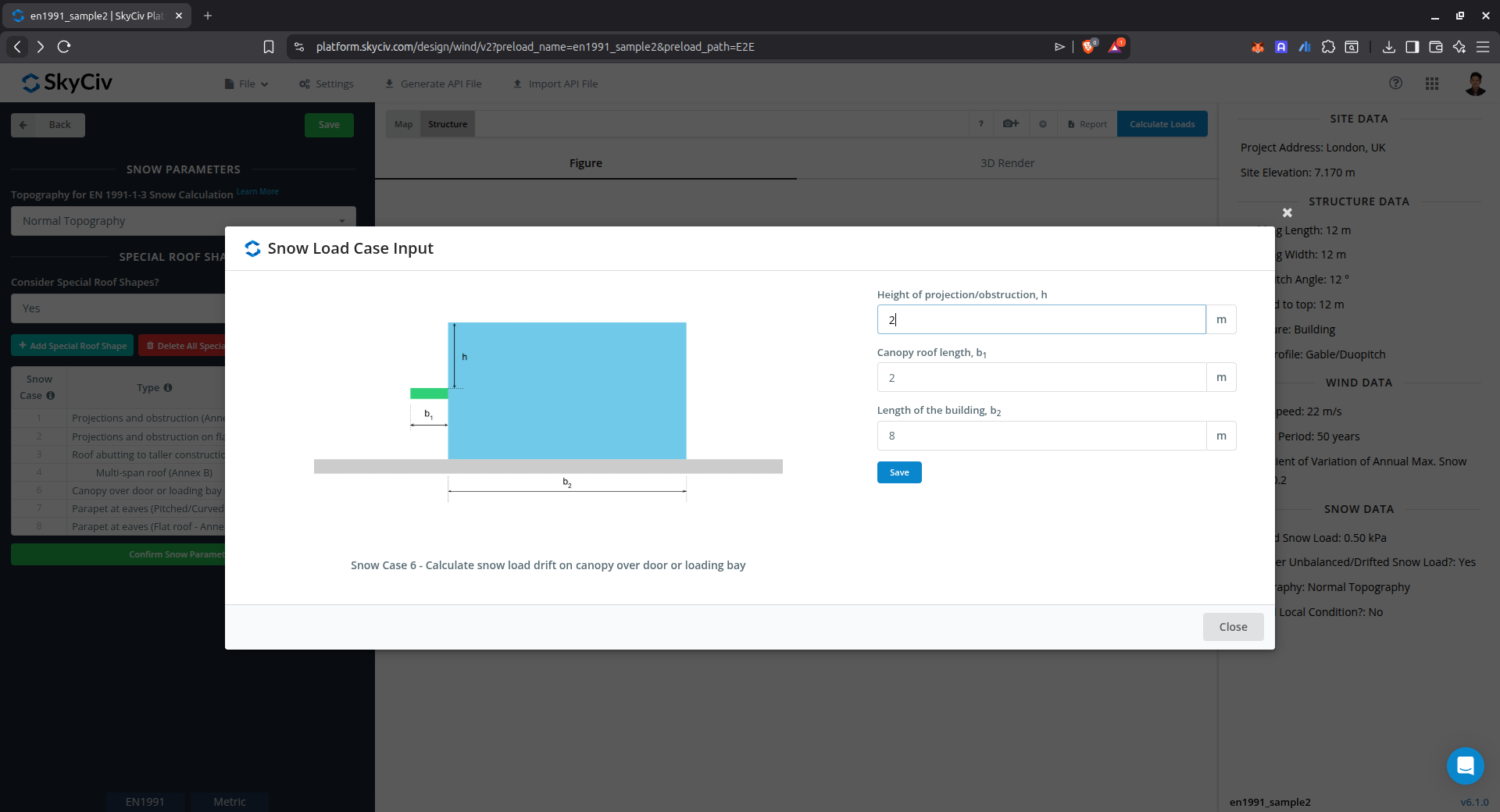

Φιγούρα 15. Παράμετροι για τον υπολογισμό του παρασυρόμενου φορτίου χιονιού σε θόλο πάνω από την πόρτα ή τον χώρο φόρτωσης χρησιμοποιώντας το Παράρτημα Β του ΕΝ 1991-1-3.
Μετατόπιση στο στηθαίο στις μαρκίζες της κεκλιμένης/καμπύλης στέγης (Παράρτημα Β)
Αυτή η περίπτωση χρησιμοποιείται για τον υπολογισμό της μετατόπισης του φορτίου χιονιού στο στηθαίο στις μαρκίζες της κεκλιμένης/καμπύλης στέγης χρησιμοποιώντας το Παράρτημα Β του ΕΝ 1991-1-3.
Φιγούρα 16. Παράμετροι για τον υπολογισμό του παρασυρόμενου φορτίου χιονιού στο στηθαίο στις μαρκίζες της κεκλιμένης/καμπύλης στέγης χρησιμοποιώντας το Παράρτημα Β του ΕΝ 1991-1-3.
Κλίση στο στηθαίο στις μαρκίζες της επίπεδης οροφής (Παράρτημα Β)
Αυτή η περίπτωση χρησιμοποιείται για τον υπολογισμό της μετατόπισης του φορτίου χιονιού στο στηθαίο στις μαρκίζες της επίπεδης οροφής χρησιμοποιώντας το Παράρτημα Β του EN 1991-1-3.
Φιγούρα 17. Παράμετροι για τον υπολογισμό του παρασυρόμενου φορτίου χιονιού στο στηθαίο στις μαρκίζες της επίπεδης οροφής χρησιμοποιώντας το παράρτημα Β του ΕΝ 1991-1-3.
Αποτελέσματα
Τα αποτελέσματα του φορτίου χιονιού θα εμφανίσουν τις παραμέτρους για τον υπολογισμό του φορτίου χιονιού όπως φαίνεται παρακάτω:

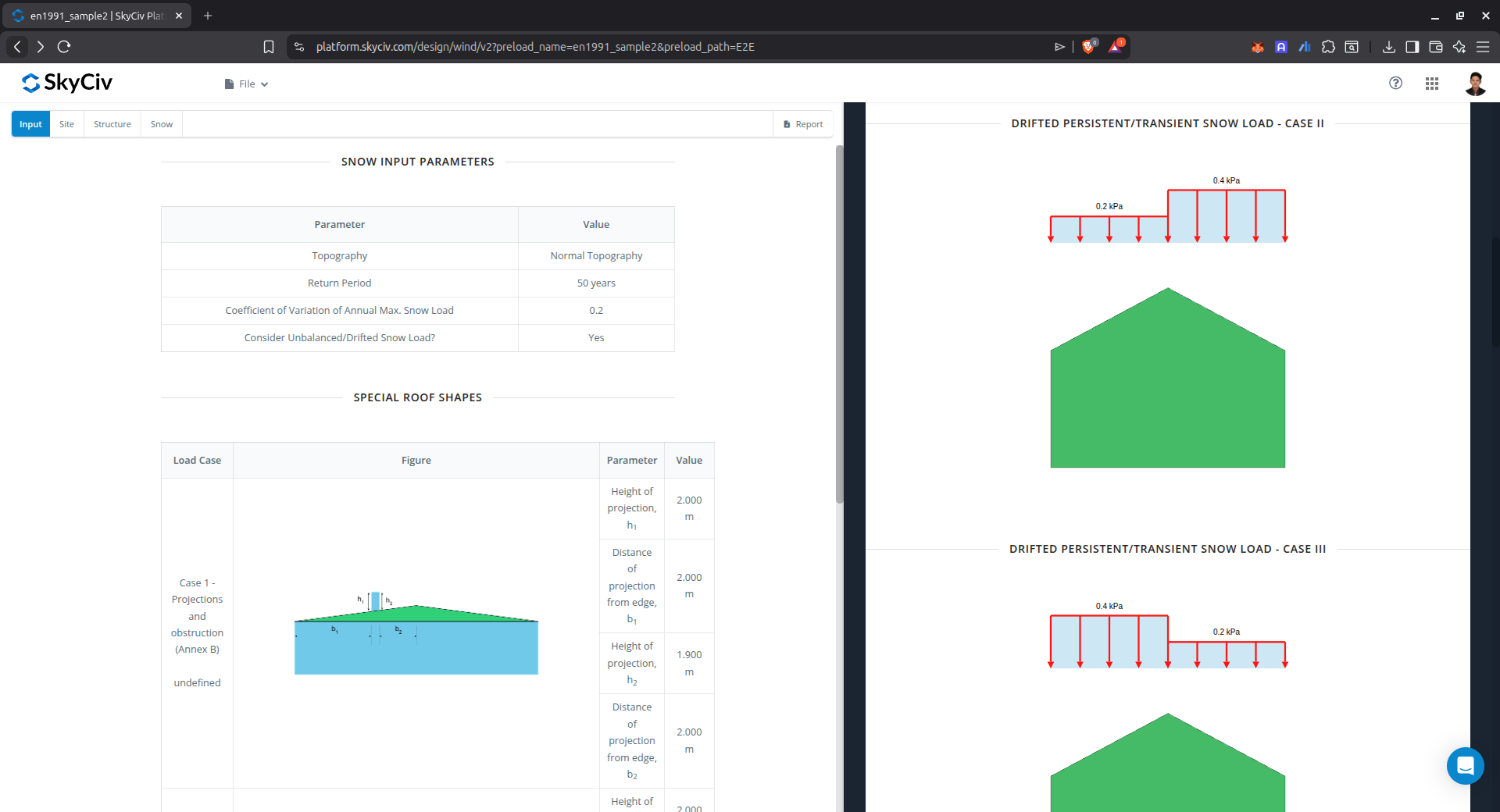

Φιγούρα 18. Παράμετροι φορτίου χιονιού που χρησιμοποιούνται στον υπολογισμό και το υπολογιζόμενο φορτίο χιονιού για το επιλεγμένο προφίλ οροφής.

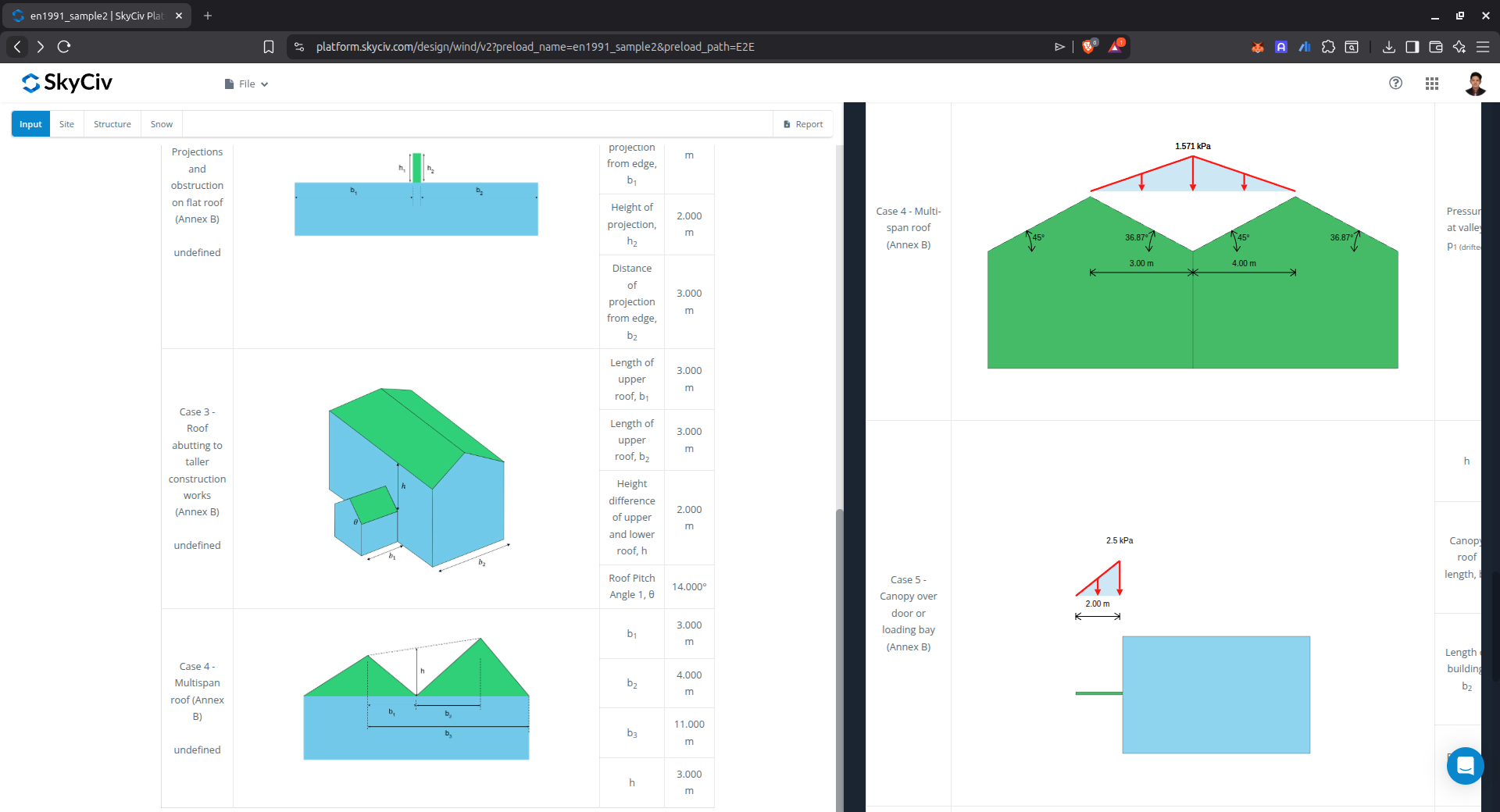

Φιγούρα 19. Αποτέλεσμα παρασυρόμενου φορτίου χιονιού για ειδικές θήκες οροφής.
Λεπτομερής υπολογισμός

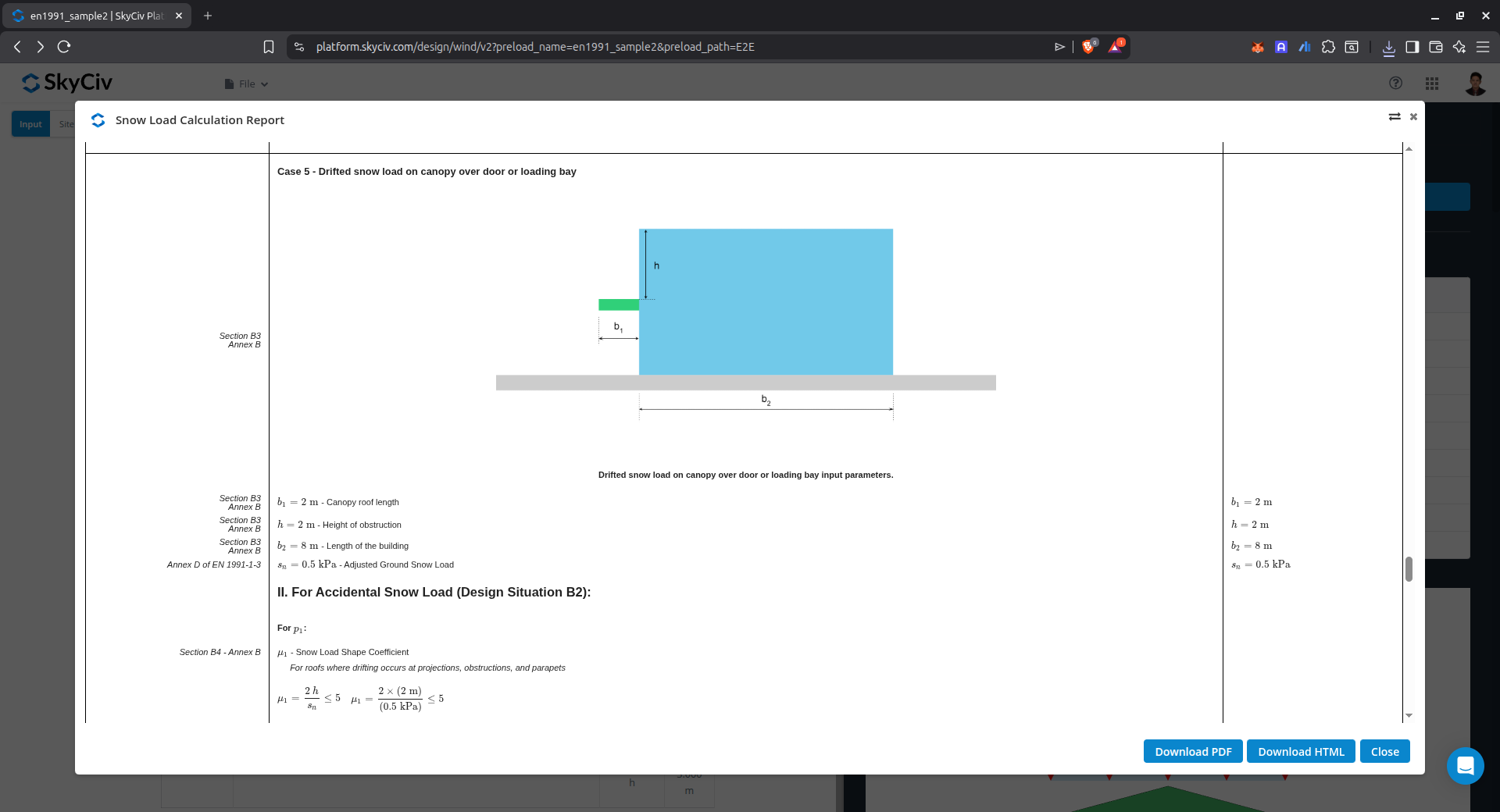

Οι λεπτομερείς υπολογισμοί φορτίου χιονιού είναι προσβάσιμοι μόνο από Επαγγελματίες χρήστες λογαριασμών και εκείνοι που αγόρασαν το αυτόνομη μονάδα γεννήτριας φορτίου. Όλες οι παράμετροι και οι παραδοχές που χρησιμοποιούνται στον υπολογισμό εμφανίζονται στην αναφορά για να καταστούν διαφανείς για τον χρήστη. Μπορείτε να κατεβάσετε ένα δείγμα λεπτομερούς υπολογισμού μέσω των παρακάτω συνδέσμων:
