Γραμμική στατική

Ε, μετατοπίσεις. Σε αυτόν τον πίνακα ορίζετε ρυθμίσεις για την εμφάνιση του περιγράμματος μετατοπίσεων.

Συνιστώσα αποτελέσματος – κατεύθυνση εξόδου μετατοπίσεων κόμβου σύμφωνα με την καθολική κατεύθυνση του άξονα.

Πλαϊνή όψη πλάκας – Πλευρά επιφάνειας πεπερασμένων στοιχείων κελύφους για την οποία θα εμφανίζονται τα αποτελέσματα

Παραμορφωμένη προβολή – Εμφάνιση της παραμόρφωσης του μοντέλου σύμφωνα με τις μετατοπίσεις κόμβων Uxyz με την καθορισμένη τιμή κλίμακας.



NF, αντίδραση. Σε αυτόν τον πίνακα ορίζετε ρυθμίσεις για την εμφάνιση του περιγράμματος των δυνάμεων αντίδρασης.

Συνιστώσα αποτελέσματος – κατεύθυνση εξόδου κομβικής δύναμης αντίδρασης σύμφωνα με την κατεύθυνση του παγκόσμιου άξονα.

Πλαϊνή όψη πλάκας – Πλευρά επιφάνειας πεπερασμένων στοιχείων κελύφους για την οποία θα εμφανίζονται τα αποτελέσματα

Παραμορφωμένη προβολή – Εμφάνιση της παραμόρφωσης του μοντέλου σύμφωνα με τις μετατοπίσεις κόμβων Uxyz με την καθορισμένη τιμή κλίμακας.



Ρ, αντίδραση. Σε αυτόν τον πίνακα ορίζετε ρυθμίσεις για την εμφάνιση των βελών της δύναμης αντίδρασης.

Συνιστώσα αποτελέσματος – κατεύθυνση εξόδου κομβικής δύναμης αντίδρασης σύμφωνα με την κατεύθυνση του παγκόσμιου άξονα.



μικρό, στρες. Σε αυτόν τον πίνακα ορίζετε ρυθμίσεις για την εμφάνιση του περιγράμματος τάσεων.

Συνιστώσα αποτελέσματος – κατεύθυνση εξόδου κομβικής τάσης σύμφωνα με την κατεύθυνση του παγκόσμιου άξονα.

Πλαϊνή όψη πλάκας – Πλευρά επιφάνειας πεπερασμένων στοιχείων κελύφους για την οποία θα εμφανίζονται τα αποτελέσματα

Παραμορφωμένη προβολή – Εμφάνιση της παραμόρφωσης του μοντέλου σύμφωνα με τις μετατοπίσεις κόμβων Uxyz με την καθορισμένη τιμή κλίμακας.



μικρό,ένταση. Σε αυτόν τον πίνακα ορίζετε ρυθμίσεις για την εμφάνιση του περιγράμματος παραμόρφωσης.

Συνιστώσα αποτελέσματος – κατεύθυνση εξόδου κομβικής παραμόρφωσης σύμφωνα με την κατεύθυνση του παγκόσμιου άξονα.

Πλαϊνή όψη πλάκας – Πλευρά επιφάνειας πεπερασμένων στοιχείων κελύφους για την οποία θα εμφανίζονται τα αποτελέσματα

Παραμορφωμένη προβολή – Εμφάνιση της παραμόρφωσης του μοντέλου σύμφωνα με τις μετατοπίσεις κόμβων Uxyz με την καθορισμένη τιμή κλίμακας.



Γραμμικός Λυγισμός

Ε, μετατοπίσεις. Σε αυτόν τον πίνακα ορίζετε ρυθμίσεις για την εμφάνιση του περιγράμματος μετατοπίσεων.

Βήμα αποτελέσματος – λειτουργία λυγισμού και τιμή συντελεστή λυγισμού.

Ορισμός ως ατέλεια – μετατρέψτε τη λειτουργία λυγισμού σε ατέλεια. Θα εμφανίζεται στις ατέλειες > Από τον πίνακα λυγισμού.

Συνιστώσα αποτελέσματος – κατεύθυνση εξόδου μετατοπίσεων κόμβου σύμφωνα με την καθολική κατεύθυνση του άξονα.

Πλαϊνή όψη πλάκας – Πλευρά επιφάνειας πεπερασμένων στοιχείων κελύφους για την οποία θα εμφανίζονται τα αποτελέσματα

Παραμορφωμένη προβολή – Εμφάνιση της παραμόρφωσης του μοντέλου σύμφωνα με τις μετατοπίσεις κόμβων Uxyz με την καθορισμένη τιμή κλίμακας.



Γεωμετρία + Υλικό Μη Γραμμικό Στατικό / Δυναμικός

Ε, μετατοπίσεις. Σε αυτόν τον πίνακα ορίζετε ρυθμίσεις για την εμφάνιση του περιγράμματος μετατοπίσεων.

Βήμα αποτελέσματος – θα εμφανιστούν τα αποτελέσματα για επιλεγμένο βήμα φόρτωσης μη γραμμικής ανάλυσης (συντελεστής βήματος φορτίου από 0 προς το 1.0)

Συνιστώσα αποτελέσματος – κατεύθυνση εξόδου μετατοπίσεων κόμβου σύμφωνα με την καθολική κατεύθυνση του άξονα.

Πλαϊνή όψη πλάκας – Πλευρά επιφάνειας πεπερασμένων στοιχείων κελύφους για την οποία θα εμφανίζονται τα αποτελέσματα

Παραμορφωμένη προβολή – Εμφάνιση της παραμόρφωσης του μοντέλου σύμφωνα με τις μετατοπίσεις κόμβων Uxyz με την καθορισμένη τιμή κλίμακας.

Εμψύχωση – Δείτε την παραμόρφωση και τις αλλαγές στο περίγραμμα των αποτελεσμάτων στα βήματα με συνεχή σειρά, διατηρώντας σταθερό ρυθμό καρέ ανά δευτερόλεπτο



RF, αντίδραση. Σε αυτόν τον πίνακα ορίζετε ρυθμίσεις για την εμφάνιση του περιγράμματος των δυνάμεων αντίδρασης.

Βήμα αποτελέσματος – θα εμφανιστούν τα αποτελέσματα για επιλεγμένο βήμα φόρτωσης μη γραμμικής ανάλυσης (συντελεστής βήματος φορτίου από 0 προς το 1.0)

Συνιστώσα αποτελέσματος – κατεύθυνση εξόδου κομβικής δύναμης αντίδρασης σύμφωνα με την κατεύθυνση του παγκόσμιου άξονα.

Πλαϊνή όψη πλάκας – Πλευρά επιφάνειας πεπερασμένων στοιχείων κελύφους για την οποία θα εμφανίζονται τα αποτελέσματα

Παραμορφωμένη προβολή – Εμφάνιση της παραμόρφωσης του μοντέλου σύμφωνα με τις μετατοπίσεις κόμβων Uxyz με την καθορισμένη τιμή κλίμακας.



ΕΠΙ, στρες. Σε αυτόν τον πίνακα ορίζετε ρυθμίσεις για την εμφάνιση του περιγράμματος πλαστικότητας.

Βήμα αποτελέσματος – θα εμφανιστούν τα αποτελέσματα για επιλεγμένο βήμα φόρτωσης μη γραμμικής ανάλυσης (συντελεστής βήματος φορτίου από 0 προς το 1.0)

Αποτέλεσμα εξάρτημα – ισοδύναμη πλαστική απόδοση καταπόνησης.

Πλαϊνή όψη πλάκας – Πλευρά επιφάνειας πεπερασμένων στοιχείων κελύφους για την οποία θα εμφανίζονται τα αποτελέσματα

Παραμορφωμένη προβολή – Εμφάνιση της παραμόρφωσης του μοντέλου σύμφωνα με τις μετατοπίσεις κόμβων Uxyz με την καθορισμένη τιμή κλίμακας.

Κατάσταση – Εμφάνιση κατάστασης πεπερασμένων στοιχείων: Ελαστικό – περίγραμμα ζωνών συμπεριφοράς ελαστικού υλικού, Επιτρεπόμενη καταπόνηση – περίγραμμα ζωνών συμπεριφοράς πλαστικού υλικού με τιμή παραμόρφωσης μικρότερη ή ίση με την καθορισμένη οριακή τάση [%], Στέλεχος αποτυχίας – περίγραμμα ζωνών συμπεριφοράς πλαστικού υλικού με τιμή παραμόρφωσης μεγαλύτερη από την καθορισμένη οριακή τάση [%].

Εμψύχωση – Δείτε την παραμόρφωση και τις αλλαγές στο περίγραμμα των αποτελεσμάτων στα βήματα με συνεχή σειρά, διατηρώντας σταθερό ρυθμό καρέ ανά δευτερόλεπτο



Γεωμετρία Μη Γραμμική Στατική

Ε, μετατοπίσεις. Σε αυτόν τον πίνακα ορίζετε ρυθμίσεις για την εμφάνιση του περιγράμματος μετατοπίσεων.

Εμψύχωση – Δείτε την παραμόρφωση και τις αλλαγές στο περίγραμμα των αποτελεσμάτων στα βήματα με συνεχή σειρά, διατηρώντας σταθερό ρυθμό καρέ ανά δευτερόλεπτο

Βήμα αποτελέσματος – θα εμφανιστούν τα αποτελέσματα για επιλεγμένο βήμα φόρτωσης μη γραμμικής ανάλυσης (συντελεστής βήματος φορτίου από 0 προς το 1.0)

Συνιστώσα αποτελέσματος – κατεύθυνση εξόδου μετατοπίσεων κόμβου σύμφωνα με την καθολική κατεύθυνση του άξονα.

Πλαϊνή όψη πλάκας – Πλευρά επιφάνειας πεπερασμένων στοιχείων κελύφους για την οποία θα εμφανίζονται τα αποτελέσματα

Παραμορφωμένη προβολή – Εμφάνιση της παραμόρφωσης του μοντέλου σύμφωνα με τις μετατοπίσεις κόμβων Uxyz με την καθορισμένη τιμή κλίμακας.



RF, αντίδραση. Σε αυτόν τον πίνακα ορίζετε ρυθμίσεις για την εμφάνιση του περιγράμματος των δυνάμεων αντίδρασης.

Βήμα αποτελέσματος – θα εμφανιστούν τα αποτελέσματα για επιλεγμένο βήμα φόρτωσης μη γραμμικής ανάλυσης (συντελεστής βήματος φορτίου από 0 προς το 1.0)

Συνιστώσα αποτελέσματος – κατεύθυνση εξόδου κομβικής δύναμης αντίδρασης σύμφωνα με την κατεύθυνση του παγκόσμιου άξονα.

Πλαϊνή όψη πλάκας – Πλευρά επιφάνειας πεπερασμένων στοιχείων κελύφους για την οποία θα εμφανίζονται τα αποτελέσματα

Παραμορφωμένη προβολή – Εμφάνιση της παραμόρφωσης του μοντέλου σύμφωνα με τις μετατοπίσεις κόμβων Uxyz με την καθορισμένη τιμή κλίμακας.

Εμψύχωση – Δείτε την παραμόρφωση και τις αλλαγές στο περίγραμμα των αποτελεσμάτων στα βήματα με συνεχή σειρά, διατηρώντας σταθερό ρυθμό καρέ ανά δευτερόλεπτο



μικρό, στρες. Σε αυτόν τον πίνακα ορίζετε ρυθμίσεις για την εμφάνιση του περιγράμματος τάσεων.

Βήμα αποτελέσματος – θα εμφανιστούν τα αποτελέσματα για επιλεγμένο βήμα φόρτωσης μη γραμμικής ανάλυσης (συντελεστής βήματος φορτίου από 0 προς το 1.0)

Συνιστώσα αποτελέσματος – κατεύθυνση εξόδου κομβικής τάσης σύμφωνα με την κατεύθυνση του παγκόσμιου άξονα.

Πλαϊνή όψη πλάκας – Πλευρά επιφάνειας πεπερασμένων στοιχείων κελύφους για την οποία θα εμφανίζονται τα αποτελέσματα

Παραμορφωμένη προβολή – Εμφάνιση της παραμόρφωσης του μοντέλου σύμφωνα με τις μετατοπίσεις κόμβων Uxyz με την καθορισμένη τιμή κλίμακας.



μικρό,ένταση. Σε αυτόν τον πίνακα ορίζετε ρυθμίσεις για την εμφάνιση του περιγράμματος παραμόρφωσης.

Βήμα αποτελέσματος – θα εμφανιστούν τα αποτελέσματα για επιλεγμένο βήμα φόρτωσης μη γραμμικής ανάλυσης (συντελεστής βήματος φορτίου από 0 προς το 1.0)

Συνιστώσα αποτελέσματος – κατεύθυνση εξόδου κομβικής παραμόρφωσης σύμφωνα με την κατεύθυνση του παγκόσμιου άξονα.

Πλαϊνή όψη πλάκας – Πλευρά επιφάνειας πεπερασμένων στοιχείων κελύφους για την οποία θα εμφανίζονται τα αποτελέσματα

Παραμορφωμένη προβολή – Εμφάνιση της παραμόρφωσης του μοντέλου σύμφωνα με τις μετατοπίσεις κόμβων Uxyz με την καθορισμένη τιμή κλίμακας.

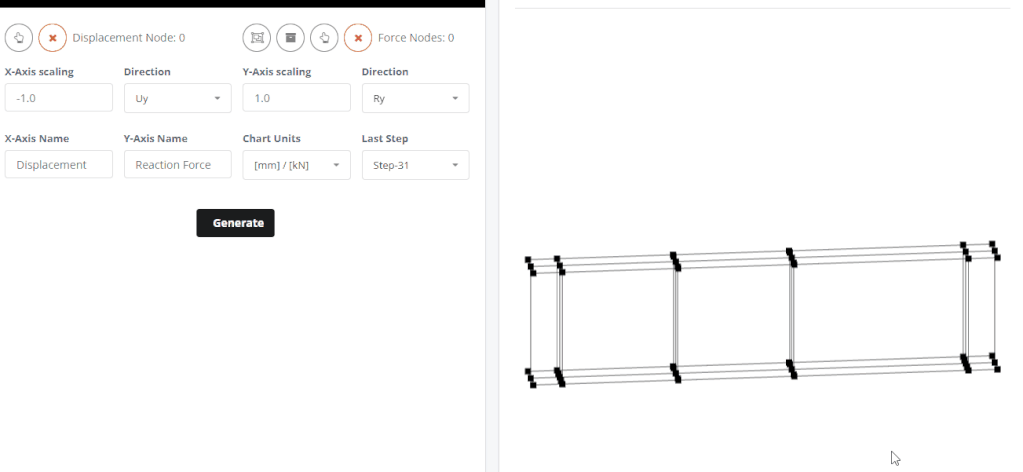

Διάγραμμα

Εμφάνιση διαγράμματος κομβικής δύναμης-μετατόπισης από όλα τα μη γραμμικά βήματα. Για τον κόμβο μετατόπισης επιλέξτε τον κόμβο από τον οποίο μπορεί να εξαχθεί η κατακόρυφη απόκλιση. Για τους κόμβους δυνάμεων επιλέγουν τους κόμβους από τους οποίους εξάγεται η κατακόρυφη δύναμη αντίδρασης. Επιλέξτε την κατεύθυνση της αντίδρασης και τις κατευθύνσεις μετατόπισης. Καθορίστε τους παράγοντες κλιμάκωσης και κάντε κλικ στο κουμπί Δημιουργία

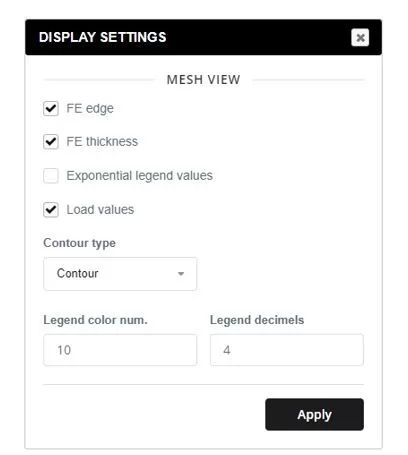

Ρυθμίσεις οθόνης

Άξονας μέλους – εμφάνιση/απόκρυψη άξονα γεωμετρίας Y-Y την τρισδιάστατη προβολή του μοντέλου.

Διαστάσεις – εμφάνιση/απόκρυψη διαστάσεων της τρισδιάστατης προβολής του μοντέλου.

Τιμές φόρτωσης – εμφάνιση/απόκρυψη ετικετών τιμών στο κατευθυνόμενο φορτίο (Αντιδράσεις) βέλη σε προβολή τρισδιάστατου μοντέλου.

Συντελεστής κλίμακας προβολής φορτίου – κλιμάκωση του βέλους κατεύθυνσης φορτίου σε προβολή τρισδιάστατου μοντέλου.

Συντελεστής κλίμακας οριακής προβολής – κλιμάκωση του βέλους κατεύθυνσης ορίων σε προβολή τρισδιάστατου μοντέλου.

FE Edge – εμφάνιση/απόκρυψη άκρου FE στο μοντέλο 3D meshed.

Πάχος FE – εμφάνιση/απόκρυψη του πραγματικού πάχους FE.

Εκθετικές τιμές υπομνήματος - εμφάνιση ή όχι των τιμών υπομνήματος αποτελεσμάτων σε εκθετική μορφή.

Τύπος περιγράμματος – τύποι αποτελεσμάτων στυλ περιγράμματος στην προβολή τρισδιάστατου μοντέλου.

Αριθμός χρώματος υπομνήματος – αριθμός χρωμάτων στο υπόμνημα με τις τιμές των αποτελεσμάτων.

Υπόμνημα δεκαδικά – αριθμός ψηφίων μετά το κώμα στις τιμές των αποτελεσμάτων του υπομνήματος.

XYZ … YZ+ – ρυθμίστε την κάμερα προβολής για στόχευση στο επιλεγμένο επίπεδο σε 3D.

Κάμερα – αποθηκεύστε την τρισδιάστατη προβολή του μοντέλου που εμφανίζεται στο τοπικό αρχείο εικόνας.
