Suportes precisam ser adicionados a fim de restringir a estrutura. Se nenhum suporte estivesse presente, a estrutura não seria estática e insolúvel. É importante lembrar que uma estrutura deve ser restringida em todas as direções em algum ponto por qualquer um dos suportes. Ou seja. cada grau de liberdade deve ser contabilizado por pelo menos um 'F’ na estrutura.
Semelhante às conexões entre os membros, os suportes recebem um código de 6 dígitos para especificar quais dos graus de liberdade do nó são restringidos. Cada um dos graus de liberdade deve ser definido como Fixo (‘F’), Liberado (‘R’) ou primavera(‘S’). Os graus de liberdade estão na seguinte ordem:
- Tradução X
- Tradução Y
- Tradução Z
- Rotação X
- Rotação Y
- Rotação Z
Existem 3 tipos de letras (ou de lançamentos) você pode usar:
- “F” – Fixo – Isso significa que o grau de liberdade é totalmente fixo e o membro irá transferir esta força para o nó
- “R” – Liberado – A força não está sendo transferida para este grau de liberdade
- “S” – Primavera – A força está sendo transferida com algum fator de rigidez. Isso exigirá uma entrada adicional.
Um suporte de pino (que só permite a rotação em torno do eixo z) seria denotado pelo código ‘FFFFFR’ enquanto um rolo (que permite a rotação sobre o eixo z e o movimento na direção x) receberia o código ‘RFFFFR’.
- Apoio engastado – ‘FFFFFF’ – Fixo em todas as traduções (x,Y,z) e rotações (Mx, Minhas, Mz).
- Articulado (Dobradiça) Apoio, suporte – 'FFFFFR’ – Fixo em todas as traduções (x,Y,z) e mas livre para girar em torno do eixo z (neste caso 2D).
- Apoio móvel (em x) – 'RFFFFR’ – Livre para 'rolar’ ao longo do eixo xe gire em torno do eixo z.
- Apoio móvel (em y) – 'FRFFFR’ – Livre para 'rolar’ ao longo do eixo y e gire em torno do eixo z.
- Apoio elástico (em y) – ‘FSFFFR’ – Há um suporte de mola permitindo que alguma força seja transferida na translação y.
Qualquer suporte fora desses pré-configurados pode ser digitado manualmente no “Código de Restrição” campo.
Quando os suportes são aplicados, os códigos de fixidez são baseados no eixo global do seu projeto, não o eixo local do membro que está conectado a ele. Para obter mais informações sobre esses códigos de fixidez, por favor visite nosso artigo no blog códigos de fixidez.
Os suportes podem restringir o movimento em ambas as direções dos eixos ou apenas em uma direção do eixo. O código de direção de 6 caracteres no formato XYZxyz especifica as direções que o suporte restringe (X,Y,Z = DOF translacional em GLOBAL X,Y,Eixos Z e x,Y,z = DOF rotacional sobre GLOBAL X,Y,Eixos Z).
Para cada grau de liberdade na translação e rotação, é possível definir uma direção da seguinte forma:
- B = Ambas as direções do eixo
- P = Eixo Positivo
- N = Eixo Negativo’)
Por exemplo: ‘BNBBBB’ = Restringe o movimento em ambas as direções do eixo, exceto o eixo Y global que só é suportado na direção negativa.
Assentamentos
Os assentamentos podem ser usados como uma forma de definir uma carga de deflexão ou deflexão fixa naquele local. Por exemplo, você pode aplicar um deslocamento de suporte e assentamento no meio do vão de um membro e a análise aplicará esse deslocamento naquele local do nó. No exemplo abaixo, um acordo positivo de 5 polegadas foram adicionadas para curvar a viga para cima:
Suportes de Primavera
Uma vez que o usuário insere um 'S” em uma direção particular, outra entrada aparecerá para solicitar que o usuário insira uma rigidez para essa direção particular. por exemplo. se o usuário inserir uma mola vertical (como o exemplo acima) uma entrada para Y rigidez vai aparecer. A entrada de rigidez é inserida como força / distância (kip / ft, kN / m, etc ..) que representa essencialmente quanta força é necessária para comprimir a mola em uma determinada distância (pé, metro).
A rigidez da mola (normalmente denotado como k) cum ser calculado de algumas maneiras diferentes (com base na Lei de Hooke (F / deslocamento), ou com base no material EA / L) ou pode ser fornecido pelo fabricante do suporte da mola.
Suportes de molas de superfície
SkyCiv tem uma poderosa integração de molas para fundações Mat. Isto irá ajudá-lo a incluir a rigidez elástica do solo em seu modelo como suporte de mola. Esta propriedade do solo (Módulo de reação do subleito) é obtido a partir dos relatórios geotécnicos do local.

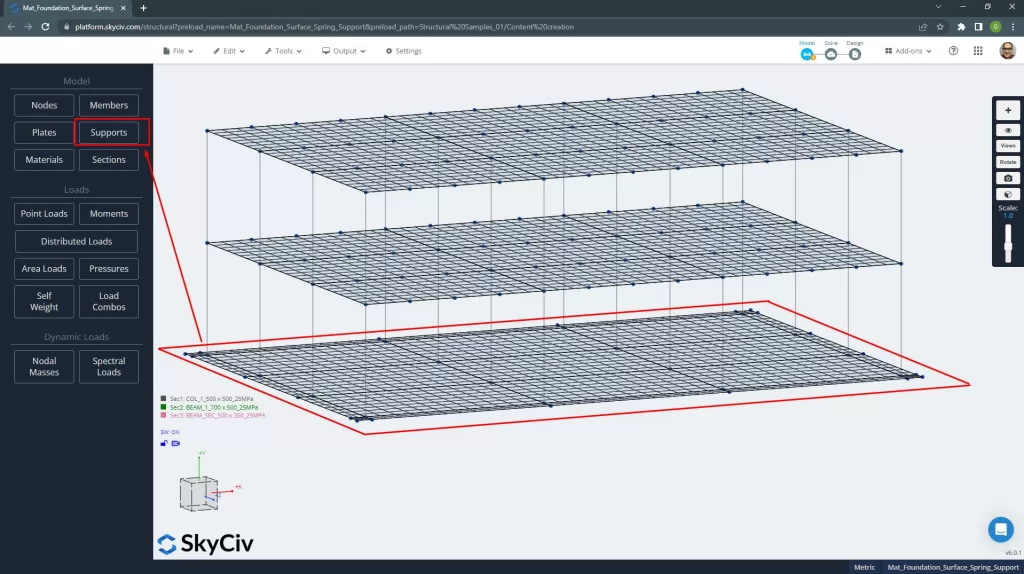

Para definir suportes de molas de superfície no SkyCiv S3D, primeiro, você deve selecionar todas as placas no nível onde serão definidos os apoios.

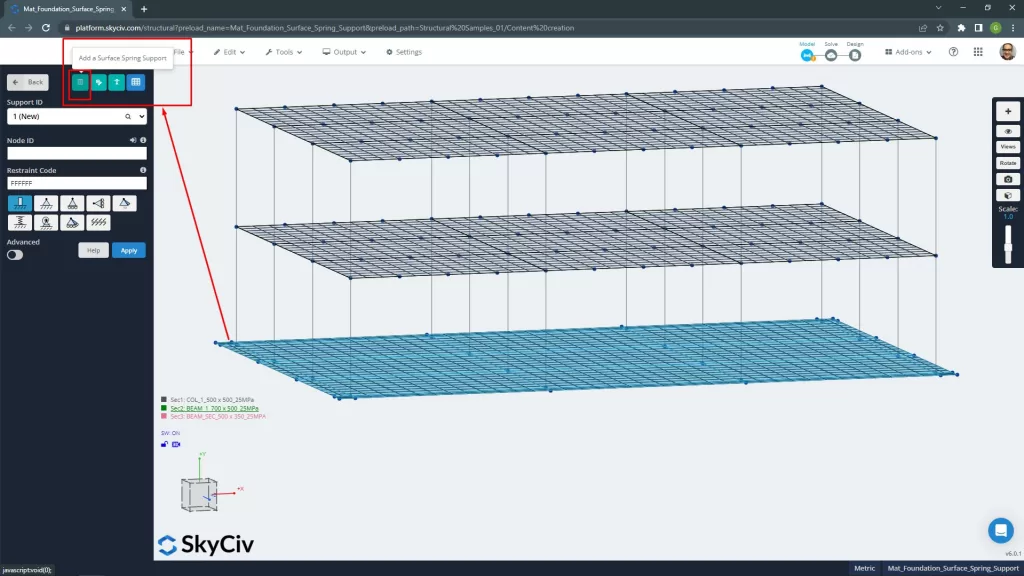

Então, vá até o botão de suporte e selecione a opção “Adicionar um suporte Surface Spring”.

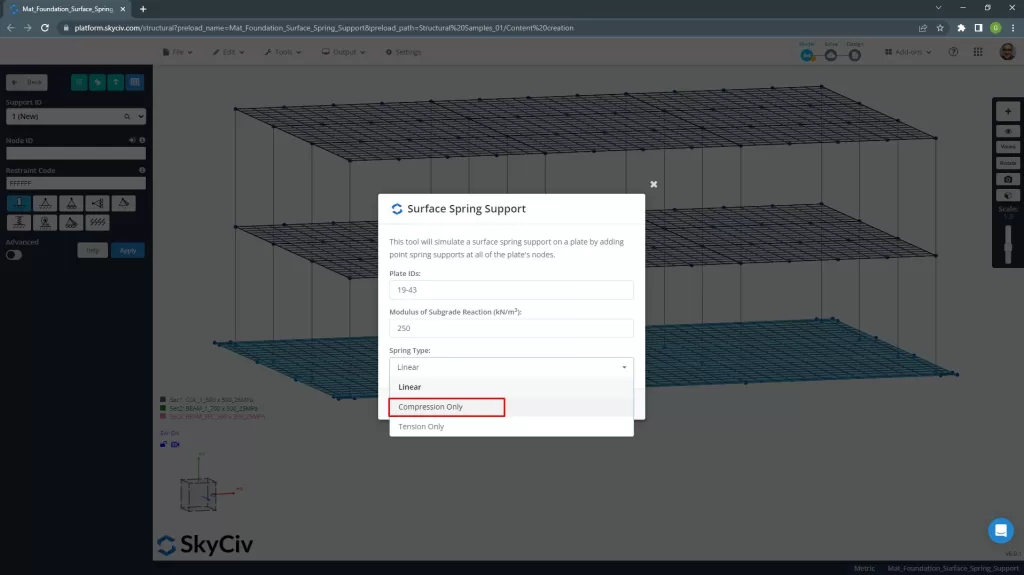

Quando a janela de prompt aparecer, Defina a “Módulo de reação do subleito” (unidades de força sobre volume), qual SkyCiv irá converter em node springs.

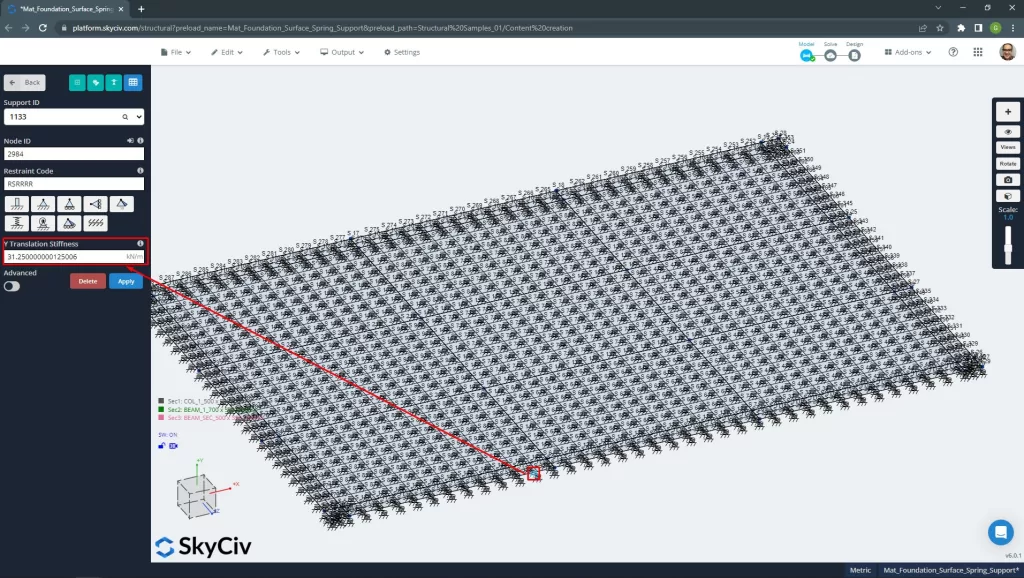

E finalmente, o software cria um suporte de mola com rigidez equivalente em cada nó da placa em malha.
Suportes Inclinados

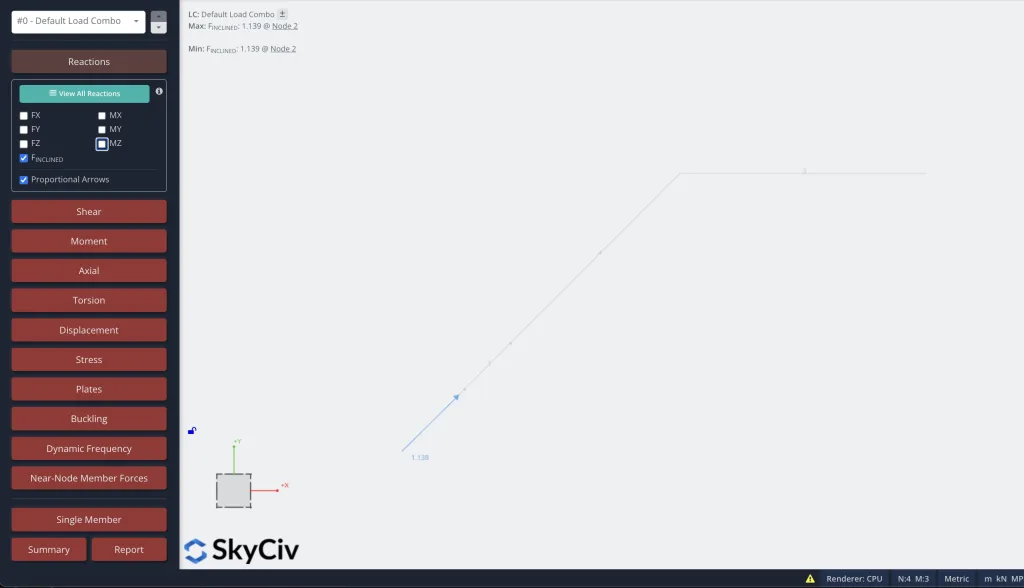

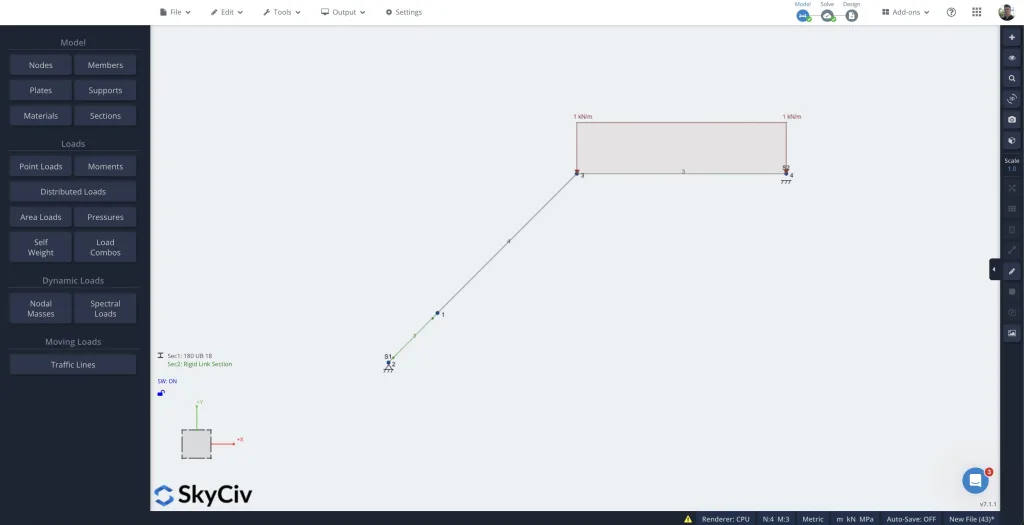

Se você tem um suporte que não é paralelo ao plano X-Z, você pode adicionar um suporte inclinado. Esses suportes não são totalmente fixos ou fixados, mas são “rolo” suportes que são livres para se mover no plano girado. Os resultados da reação em apoios inclinados serão ortogonais à rotação do apoio. Você deve selecionar um nó antes de clicar no botão de suporte inclinado como mostrado.
Para modelar um suporte inclinado, vou ao “múltiplos apoios” cardápio, em seguida, clique no botão de suporte inclinado. O pop-up de suporte de rolo inclinado aparecerá, insira os dados necessários.

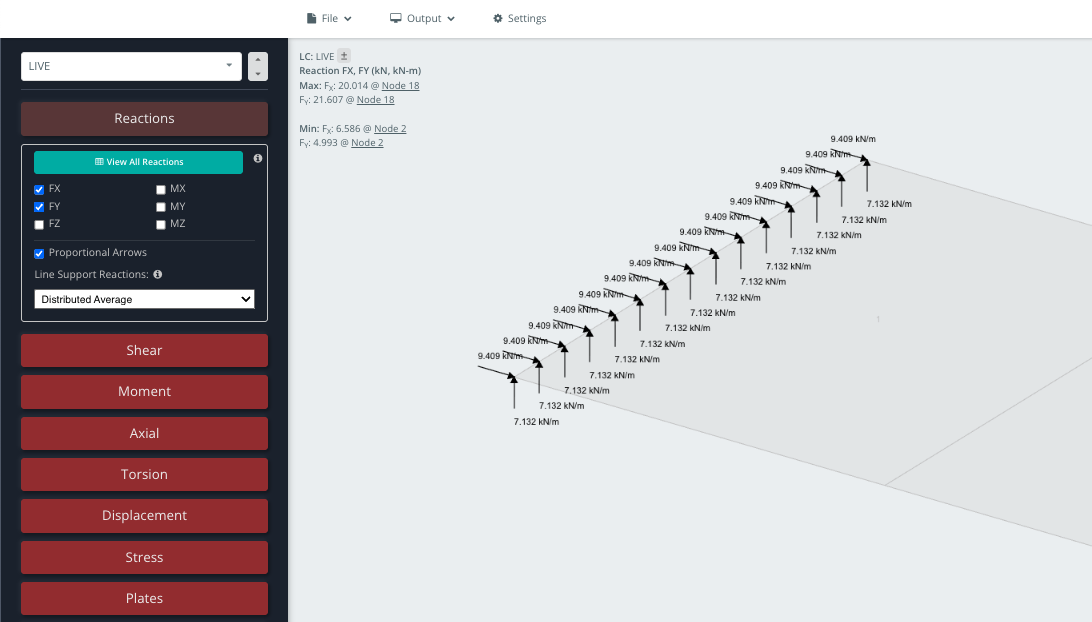

Suportes de linha
Para adicionar um suporte de linha à borda de uma placa, siga os próximos passos:
- Navegue até a visualização de suporte no painel esquerdo
- Selecione “é possível obter o valor da força resultante devido às distribuições de tensão da linha de carga aplicada” como o tipo de suporte (usando o menu suspenso ou o ícone)
- Digite os IDs dos nós que definem a borda da placa
- Defina o código de restrição de seis caracteres a ser definido se cada grau de liberdade for fixo (F), lançado (R) ou primavera (S)
- Clique em Aplicar
