Estrutura do telhado

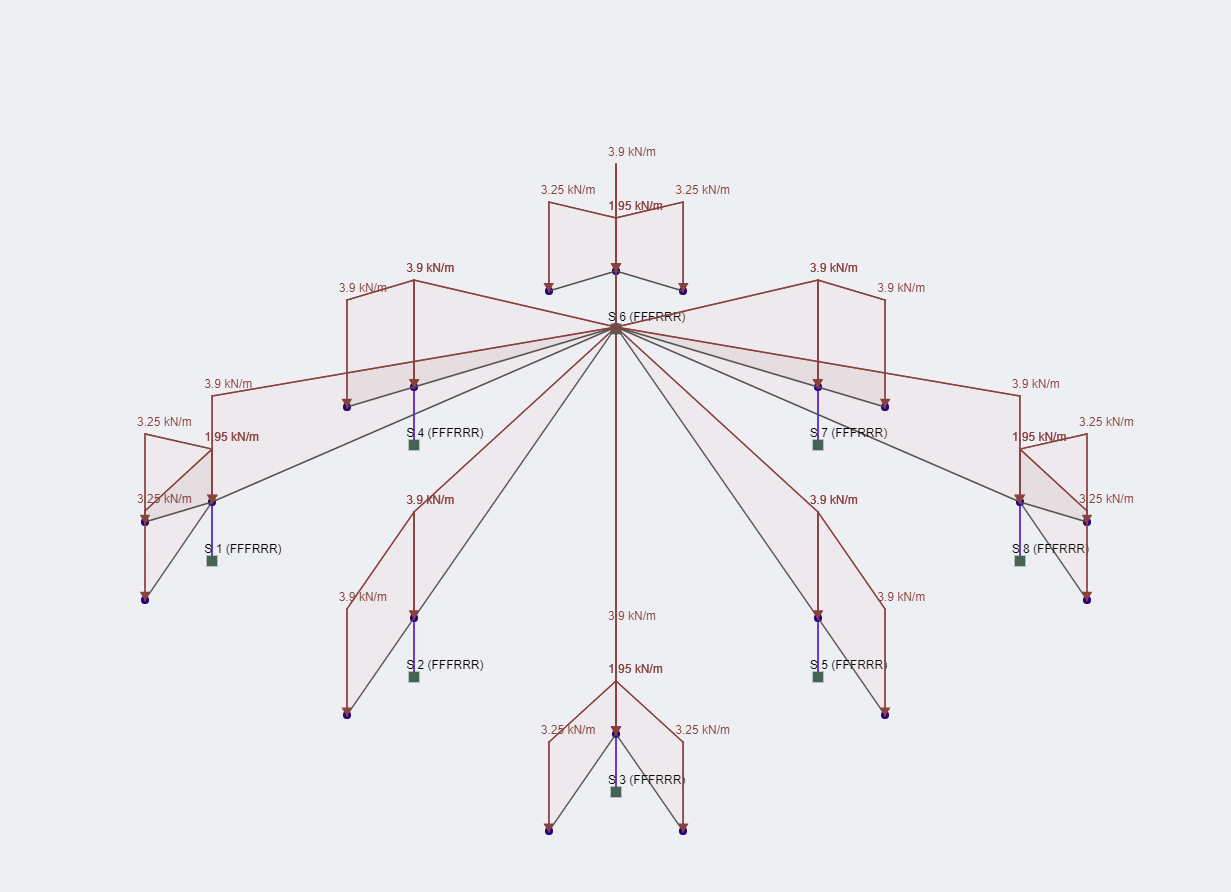

Amostra de estrutura de telhado 3D modelo

Estrutura do telhado

Visão geral

O objetivo deste caso de teste é validar alguns dos resultados da análise de um quadro 3D, especificamente:

  • Deflexão
  • Forças / momentos
  • Análise Linear

Os resultados do Structural 3D foram comparados com um software de análise de terceiros.

Pontos de avaliação: 3
Tipo de solução: Análise Linear

Configuração do modelo

A estrutura é um nó de 29, 28-torre membro, que são conexões predominantemente fixas, apoiado por uma série de suportes fixados. A torre consiste em seção de 6,35 mm x 6,35 mm para os principais elementos de suporte, e uma seção de 1,5875 mm x 1,5875 mm para os membros da web. Cada seção é composta por dois materiais personalizados diferentes.



Resultados da Análise

Resultado Localização SkyCiv Terceiro Diferença
Momento Z Membro 17, Nó inicial -5.4670 kN-m -5.4726 kN-m 0.10%
Shear Y Membro 23, Nó Final -4.3390 kN -4.3390 kN 0.00%
Reação Y Nó 9 16.03 kN 16.05 kN -0.12%
Deflexão X Nó 6 -0.0973 milímetros -0.0974 milímetros -0.10%
Deflexão Y Nó 15 -0.3227 milímetros -0.3229 milímetros -0.06%
Deflexão Z Nó 4 0.1104 milímetros 0.1094 milímetros 0.91%

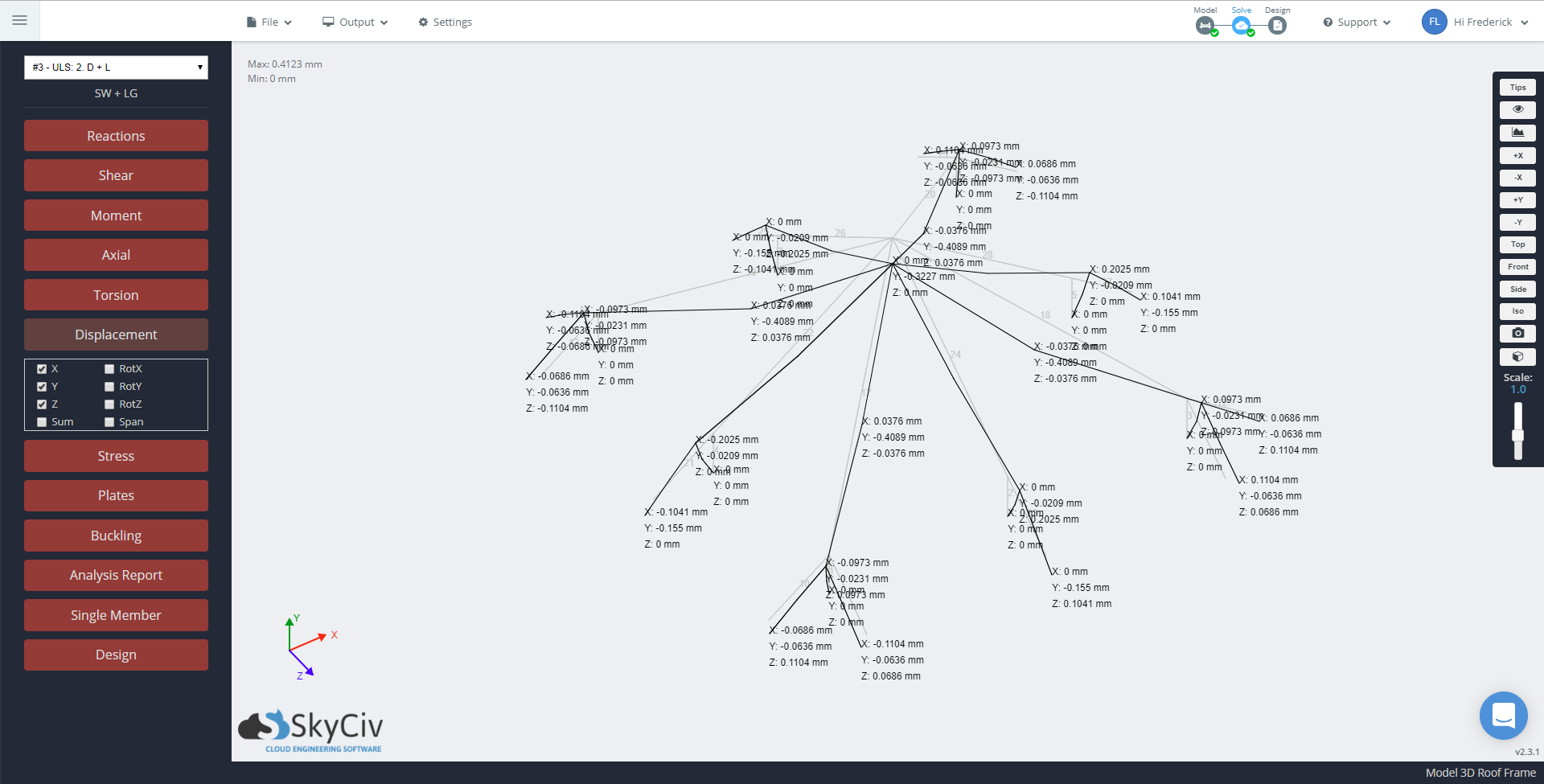

Deflexão da Estrutura do Telhado

Resultados de Design

Resultado Localização SkyCiv Terceiro Diferença
Momento Capacidade UR Membro 1 (K=1,0) 0.093 0.093 0.00%
Capacidade de cisalhamento UR Membro 17 (K=1,0) 0.039 0.039 0.00%
Axial combinado Membro 22 (K=1,0) 0.079 0.079 0.00%
Axial combinado Membro 14 (K=1,0) 0.027 0.027 0.00%

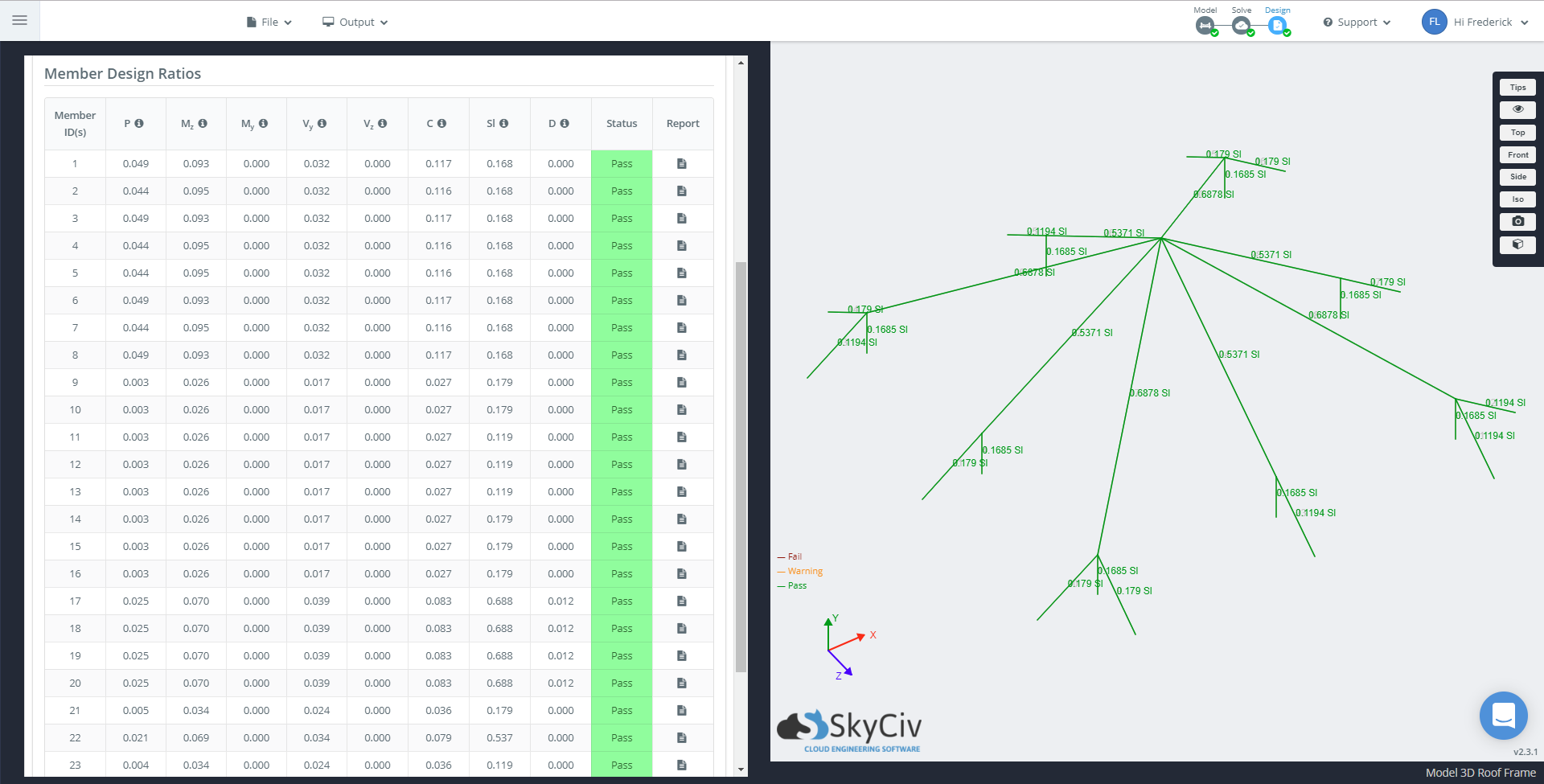

Projeto da Estrutura do Telhado
