MACHADOS 7 Cálculo de carga de neve

Usando o gerador de carga SkyCiv para ASCE 7 Cálculos de carga de neve

Para calcular as pressões de carga de neve para uma estrutura usando SkyCiv Load Generator, o processo é definir primeiro a referência do código. Contudo, apenas usuários com uma conta profissional ou que compraram o módulo gerador de carga autônomo serão capazes de usar este cálculo. Você pode comprar o módulo autônomo através deste link.

IU do gerador de carga SkyCiv

Figura 1. IU do gerador de carga SkyCiv

Dados do Site

Os usuários podem obter a carga de neve no solo por localização no banco de dados de mapas de neve SkyCiv. Usando o ASCE 7-10 ou ASCE 7-16, você só precisa definir o Categoria de Risco da estrutura e coloque o endereço localizado nos EUA:

Dados de neve do site SkyCiv Load Generator

Figura 2. Dados do site do SkyCiv Load Generator

SkyCiv digitalizou o mapa de acordo com o padrão de brochura. Isso significa, você pode simplesmente inserir a localização do local e o software puxará automaticamente a carga de neve do solo com base nesta entrada. Há um limite de quantas vezes a carga de neve no solo pode ser obtida na ferramenta gratuita. Os valores de carga de neve no solo são derivados da Seção 7.2 de ASCE 7 utilizando a elevação do solo da estrutura retirada da API do Google Maps.

Parâmetros de entrada do local para cálculo de carga de neve

Categoria de RiscoUsado na determinação da carga de neve no solo direcionada ao risco pág. valor
Endereço do Projeto – Usado para obter a carga de neve no solo mais próxima com base na categoria de risco selecionada
Carga de neve no solo the ground snow load to be used in calculating the design snow pressure. Isso é determinado automaticamente com base em Categoria de Risco e Endereço do Projeto e pode ser modificado pelo usuário

Assim que os parâmetros acima forem concluídos, podemos clicar no “Confirmar dados do site” para verificar se nossa entrada está correta (mudará a cor da fonte do botão de branco para verde). Depois disto, agora podemos prosseguir para a seção Dados da estrutura.

Dados de Estrutura

O próximo passo é definir primeiro o Estrutura você está analisando. Atualmente, apenas a estrutura do edifício é suportada no ASCE 7.

Dados da estrutura do gerador de carga SkyCiv

Figura 3. Estrutura de entrada de dados para edifícios.

Parâmetros de entrada da estrutura para cálculo de carga de neve

Perfil do telhadoUsado em valores de coeficiente de pressão com base no perfil do telhado selecionado e no ângulo de inclinação do telhado
Comprimento do edifício – a dimensão paralela à direção do vento conforme definido na ASCE 7. Usado no cálculo de coeficientes de pressão
Largura do Edifício – a dimensão perpendicular à direção do vento conforme definido na ASCE 7. Usado no cálculo de coeficientes de pressão
Altura média do telhado – a dimensão da estrutura desde o solo até à altura média do telhado inclinado. Usado no cálculo da pressão de velocidade
Ângulo de inclinação do telhado – a inclinação do telhado em graus. Usado no cálculo de coeficientes de pressão. Use nosso calculadora de telhado inclinado se você precisar determinar isso.

Assim que os parâmetros acima forem concluídos e validados (clicando em Confirmar dados da estrutura), agora podemos prosseguir para a seção Parâmetros de carga de neve.

Dados de neve

Para prosseguir com nosso cálculo de carga de neve, precisamos marcar a caixa de seleção primeiro ao lado do botão Snow Load. Por padrão, isto é verificado quando os dados de neve do local foram definidos.

Caixa de seleção de carga de neve SkyCiv Load Gen

Figura 4. Caixa de seleção para dados de carga de neve.

Parâmetros de entrada de neve

Parâmetros de entrada de neve SkyCiv Load Gen

Figura 5. Parâmetros de entrada de carga de neve.

Categoria de terreno para cargas de neve

Este parâmetro é usado no cálculo do Fator de Exposição, Esta. As opções para este fator são as seguintes:

  • B, C, ou D (da Seção 26.7 de ASCE 7)
  • Acima da linha das árvores em áreas montanhosas varridas pelo vento
  • No Alasca, em áreas onde não existem árvores dentro de um raio de 2 milhas (3-km) raio do local

Condição de Exposição do Telhado

Como a categoria de terreno para cargas de neve, este parâmetro também é usado no cálculo do Fator de Exposição, Ce. A opção para esta seleção e sua definição correspondente da ASCE 7 são as seguintes:

  • Protegido: “Telhados localizados apertados entre coníferas que se qualificam como obstruções. Obstruções a uma distância de 10 x altura da obstrução acima do nível do telhado fornecem abrigo.”
  • Totalmente Exposto: “Telhados expostos em todos os lados sem abrigo proporcionado pelo terreno, estruturas superiores, ou árvores. Telhados que contêm vários grandes equipamentos mecânicos, parapeitos que se estendem acima da altura da carga de neve equilibrada (hb), ou outras obstruções não estão nesta categoria. Se as únicas obstruções são algumas árvores de folha caduca que ficam sem folhas no inverno, deve ser utilizada a categoria “totalmente exposta”.”
  • Parcialmente Exposto: “Todos os telhados, exceto como indicado acima.”

Condição Térmica

Este parâmetro é usado para obter o Fator Térmico, Ct. As opções para isso são as seguintes:

  • Estruturas mantidas um pouco acima do congelamento e outras com frio, telhados ventilados em que a resistência térmica (Valor R) entre o espaço ventilado e o espaço aquecido excede 25 °F × h × pés2/Btu (4.4 K × m2/C)
  • Estruturas não aquecidas e ao ar livre
  • Estruturas intencionalmente mantidas abaixo de zero
  • Estufas aquecidas continuamente com telhado com resistência térmica (Valor R) Menor que 2.0 °F × h × pés2/Btu (0.4 K × m2/C)
  • Todas as outras estruturas

Condição do telhado inclinado

Este parâmetro é usado para obter o fator de inclinação do telhado, Cs. Este parâmetro tem duas opções: “Escorregadio” e “Outros casos.”

Considere um caso de carga de neve desequilibrada / desviada?

Este parâmetro é um “sim” ou “Não” calcular o caso de carga de neve desequilibrada. Ao selecionar “Não,” o caso de carga de neve equilibrada só deve ser calculado. Por outro lado, ao selecionar “sim,” a tabela de caso de carga de neve desequilibrada mostrará. Existem três opções para ASCE 7:

Desvio de carga de neve no telhado de empena simétrico

Este caso é usado para calcular o desvio da carga de neve em um telhado de duas águas simétrico.

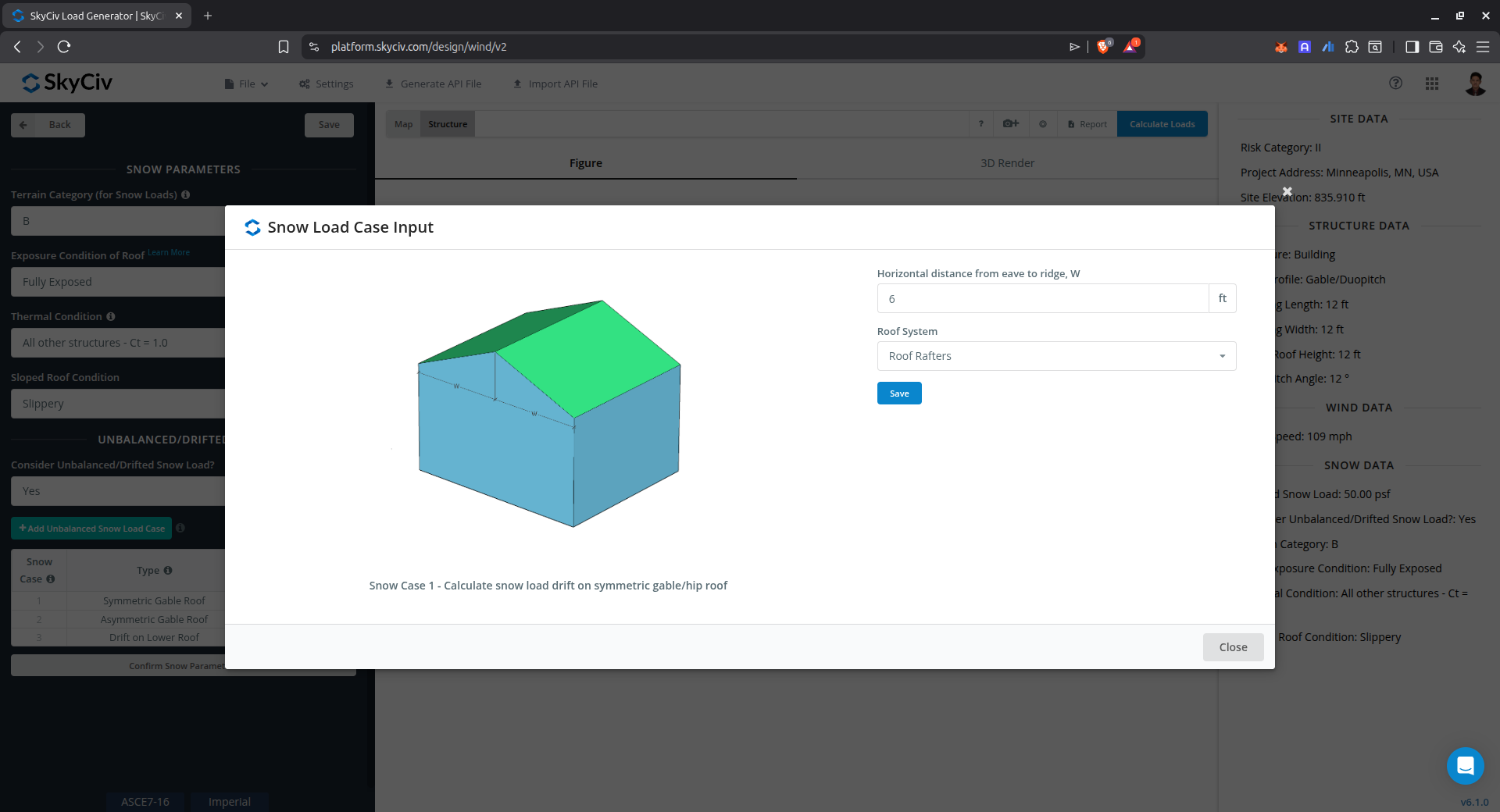

Entrada desequilibrada de carga de neve para telhado de duas águas simétrico

Figura 6. Parâmetros para calcular o desvio da carga de neve no telhado de empena/quadril simétrico.

Desvio de carga de neve no telhado de empena assimétrico

Este caso é usado para calcular o desvio da carga de neve em um telhado de duas águas assimétrico, conforme mostrado abaixo.

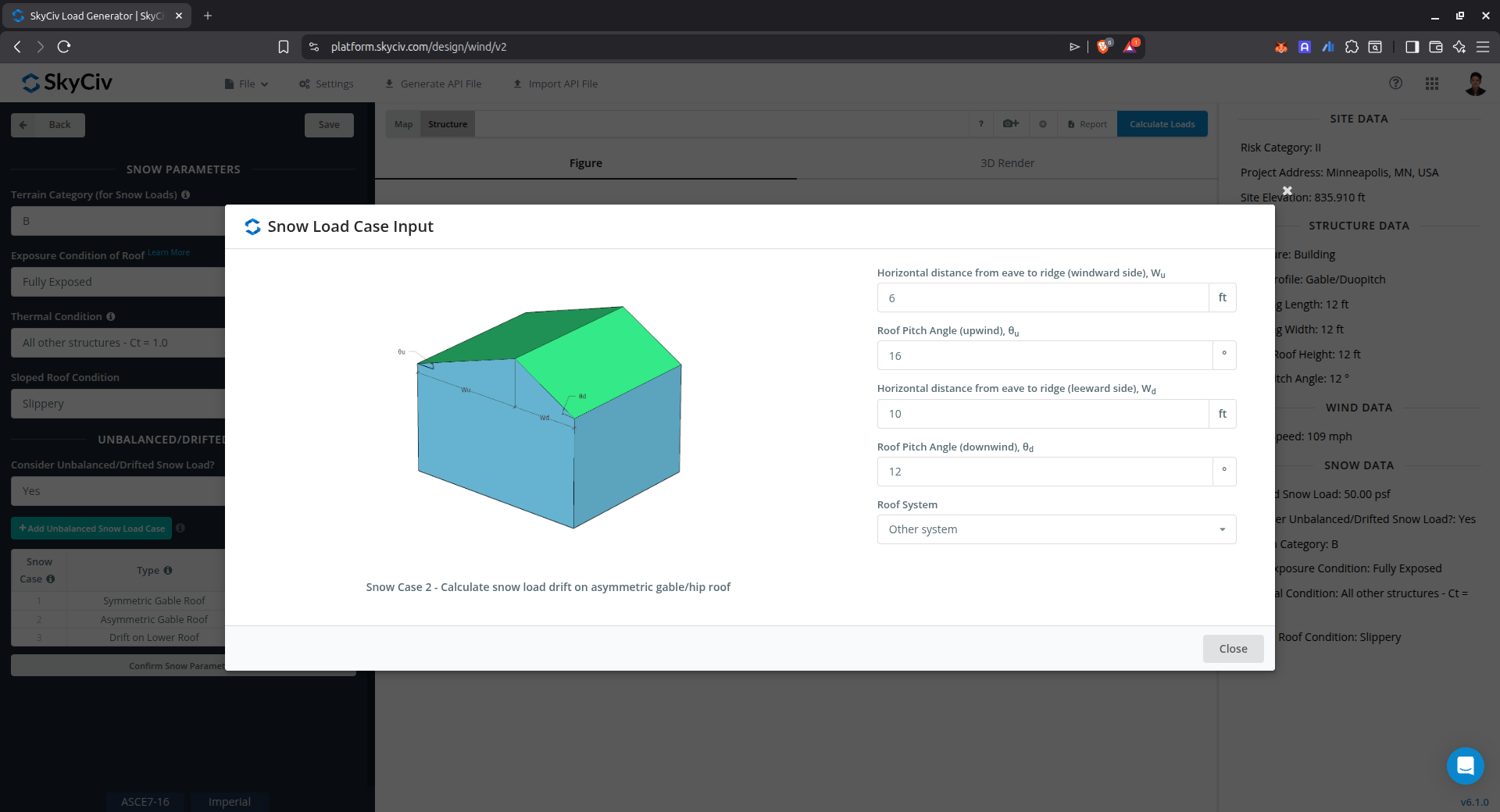

Entrada desequilibrada de carga de neve para telhado de duas águas assimétrico

Figura 7. Parâmetros para calcular o desvio da carga de neve em telhado de empena/quadril assimétrico.

Desvio de carga de neve no telhado inferior

Este caso é usado para calcular o desvio da carga de neve nos níveis mais baixos do telhado e também pode ser usado para obter o desvio nas paredes do parapeito para casos de barlavento e sotavento.

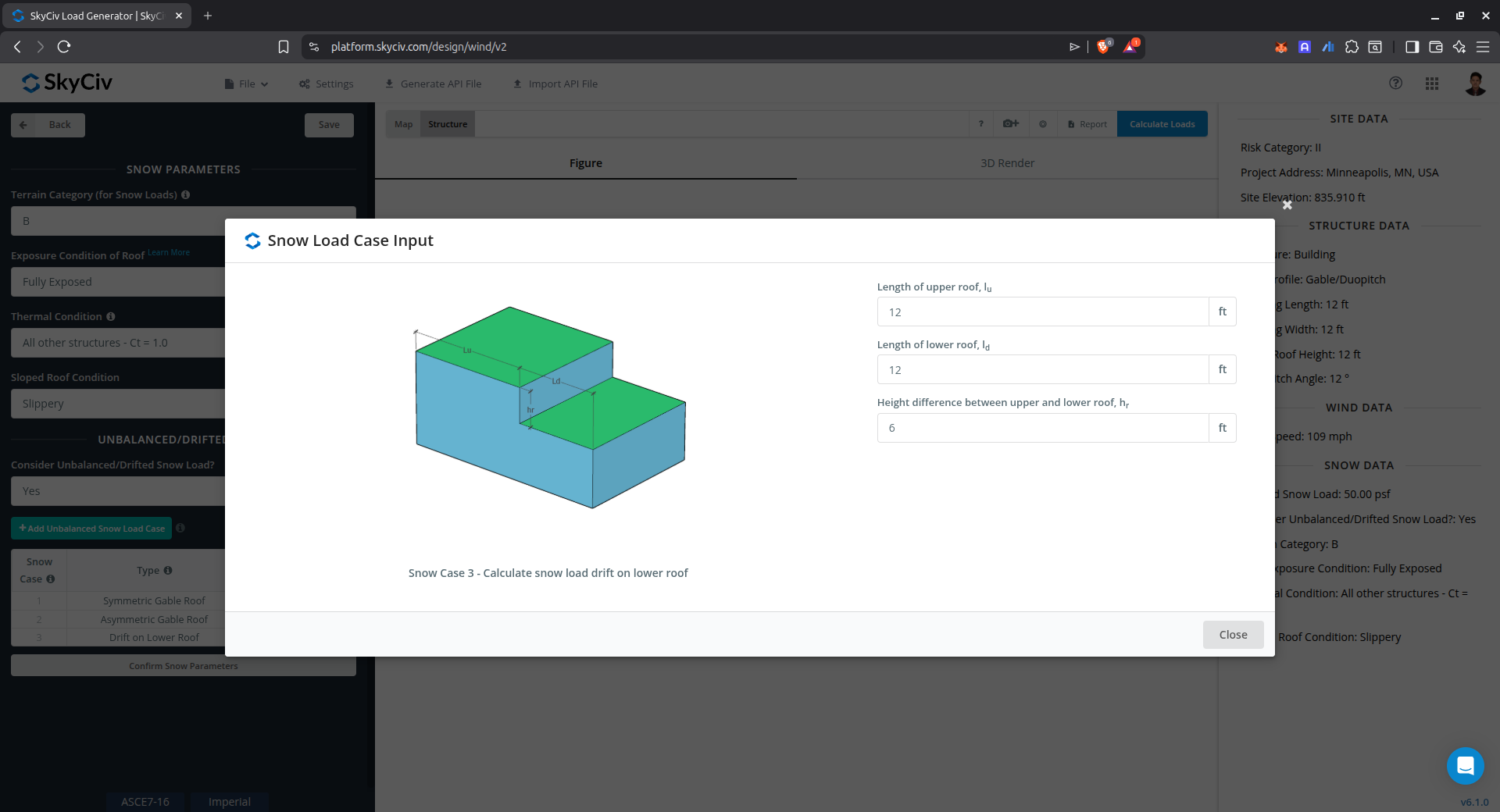

Entrada de carga de neve desequilibrada para telhado inferior

Figura 8. Parâmetros para calcular o desvio da carga de neve no telhado inferior.

Depois que todos esses parâmetros forem definidos, a próxima etapa é clicar em Calcular cargas no lado superior direito da IU.

Resultados

Os resultados da carga de neve mostrarão os parâmetros no cálculo da carga de neve balanceada, conforme mostrado abaixo. Os resultados resumidos são mostrados no lado direito da tela. Outros resultados são mostrados no relatório detalhado.

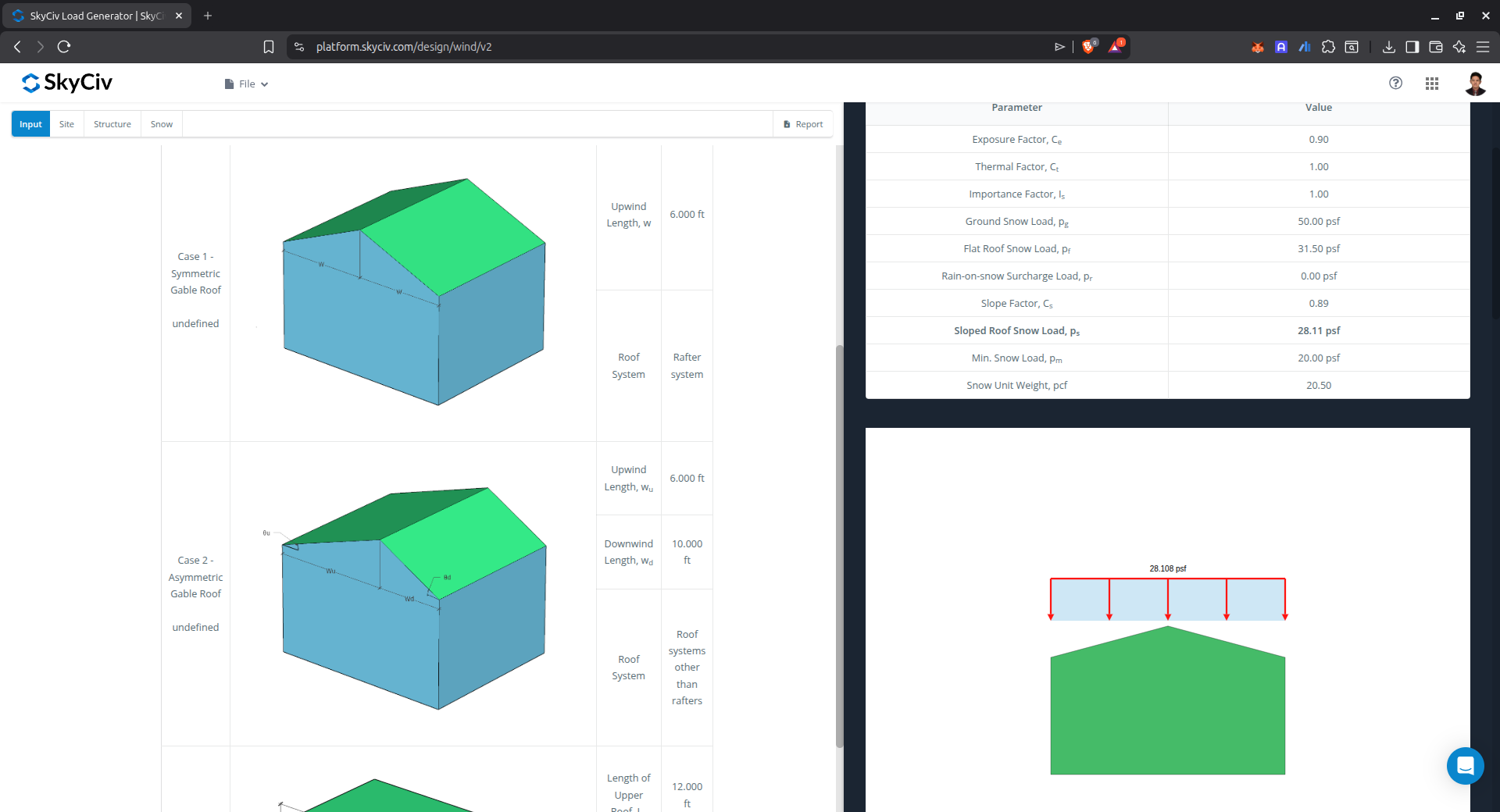

Resultados equilibrados de carga de neve

Figura 9. Parâmetros de carga de neve que são usados ​​no cálculo e a carga de neve equilibrada calculada.

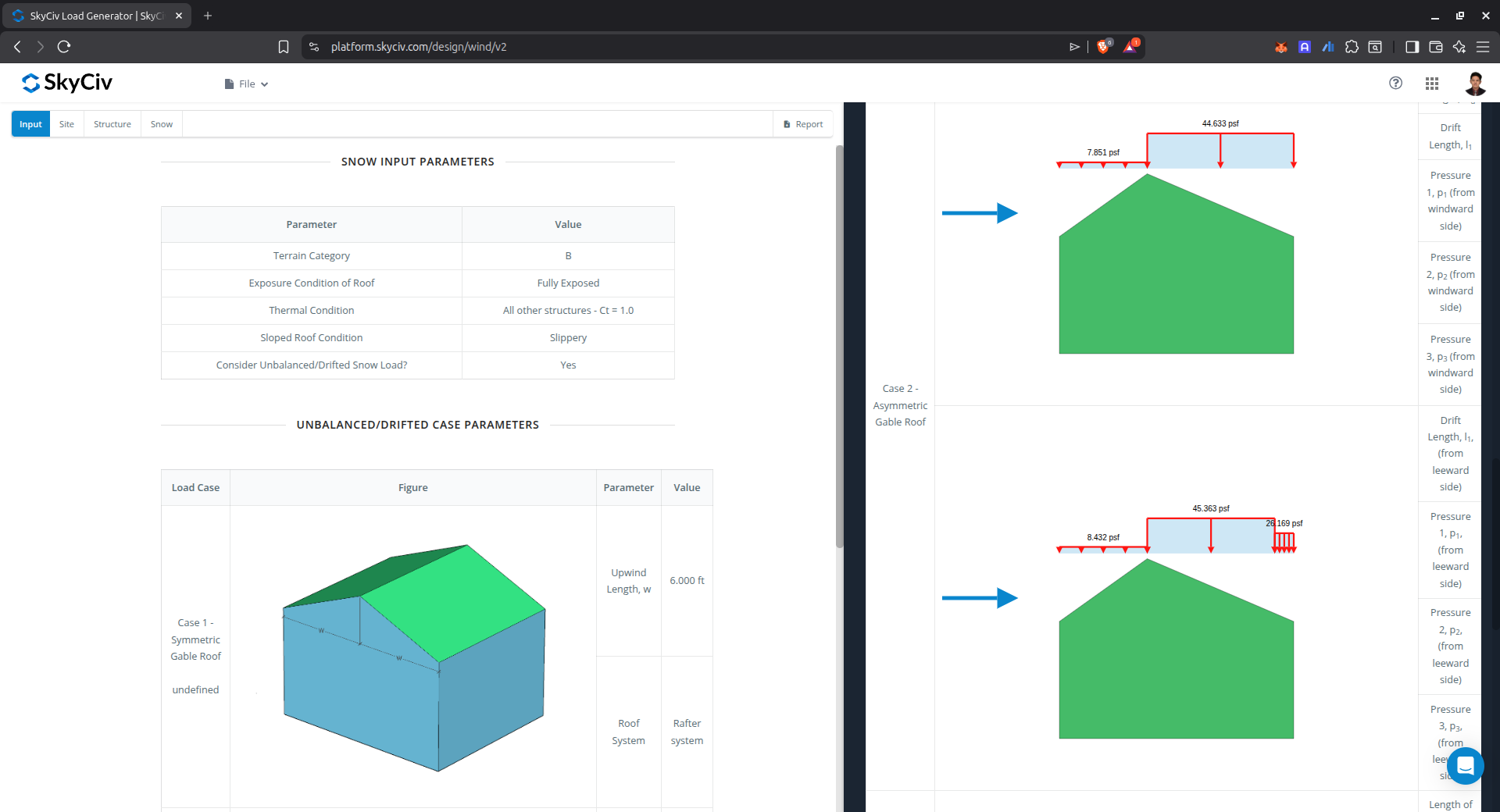

Resultados de carga de neve desequilibrados

Figura 10. Resultados de carga de neve desequilibrados.

Cálculo Detalhado

Os cálculos detalhados da carga de neve podem ser acessados ​​apenas por Usuários de conta profissional e aqueles que compraram o módulo gerador de carga autônomo. Todos os parâmetros e premissas usados ​​no cálculo são exibidos no relatório para torná-lo transparente para o usuário. Você pode baixar um exemplo de cálculo detalhado através dos seguintes links:

MACHADOS 7-16 Carga de neve

Relatório detalhado de carga de neve do SkyCiv Load Generator
