NBCC 2015 Cálculo de carga de neve

Usando o gerador de carga SkyCiv em NBCC 2015 Cálculos de carga de neve

Para calcular as pressões de carga de neve para uma estrutura usando SkyCiv Load Generator, o processo é definir primeiro a referência do código. Contudo, apenas usuários com uma conta profissional ou que compraram o módulo gerador de carga autônomo serão capazes de usar este cálculo. Você pode comprar o módulo autônomo através deste link.

IU do gerador de carga SkyCiv

Figura 1. IU do gerador de carga SkyCiv.

Dados do Site

Usando NBCC 2015, o primeiro passo é definir o Intervalo de Recorrência para qualquer um 10 anos ou 50 anos para obter a carga de neve adequada, S, do banco de dados (usando 1/50 anos). Então, selecione os Estado Limite se você está considerando o Serviço ou Estado Limite Final, e a Categoria de Importância da estrutura dependendo de sua ocupação. Esses parâmetros são usados ​​na obtenção do Fator de Importância, Is. Depois dessas etapas, você só precisa colocar o endereço localizado no Canadá e o módulo irá pesquisar a localização da Tabela C-2 do Apêndice C do NBCC 2015. A carga de neve no solo correspondente e outros dados específicos do local serão obtidos do banco de dados. Você também pode substituir a carga de neve no solo para obter uma pressão de neve de projeto mais apropriada.

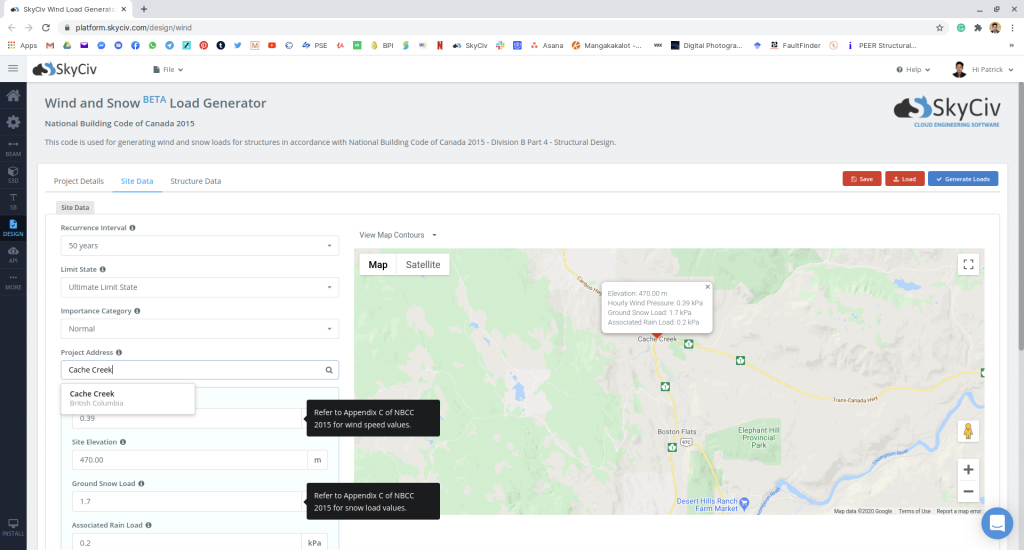

Dados do site SkyCiv Load Gen Snow

Figura 2. Dados do site do SkyCiv Load Generator

SkyCiv digitalizou o mapa de acordo com o padrão de brochura. Isso significa, você pode simplesmente inserir a localização do local e o software puxará automaticamente a carga de neve do solo com base nesta entrada. Há um limite de quantas vezes a carga de neve no solo pode ser obtida na ferramenta gratuita.

Parâmetros de entrada do local para cálculo de carga de neve

Intervalo de Recorrência – A probabilidade anual de ocorrência: usando 50 anos para carga de neve no solo
Estado Limite – as opções são Estados Limites Últimos (ULS) e estados limites de utilização (SLS)
Categoria de Importância –
para cálculo do Fator de Importância Is com base na Tabela 4.1.6.2.-A
Endereço do Projeto
– Usado para obter a carga de neve no solo mais próxima com base na localização
Carga de neve no solo the ground snow load S a ser usado no cálculo da pressão de neve de projeto. Isso pode ser modificado pelo usuário.
Carga de chuva associada the associated rain load Sr. a ser usado no cálculo da pressão de neve de projeto.

Assim que os parâmetros acima forem concluídos, agora podemos prosseguir para a seção Dados da estrutura.

Dados de Estrutura

O próximo passo é definir primeiro a estrutura que você está analisando. Atualmente, apenas a estrutura do edifício é suportada no NBCC 2015.

Dados de estrutura de geração de carga SkyCiv

Figura 3. Estrutura de entrada de dados para edifícios.

Parâmetros de entrada da estrutura para cálculo de carga de neve

Perfil do telhadoUsado em valores de coeficiente de pressão com base no perfil do telhado selecionado e no ângulo de inclinação do telhado
Comprimento do edifício – a dimensão paralela à direção do vento conforme definido na NBCC 2015.
Largura do Edifício – a dimensão perpendicular à direção do vento conforme definido na NBCC 2015.
Altura média do telhado – a dimensão da estrutura desde o solo até à altura média do telhado inclinado.
Ângulo de inclinação do telhado – a inclinação do telhado em graus. Use nosso calculadora de telhado inclinado se você precisar determinar isso.

Assim que os parâmetros acima forem concluídos e validados (clicando em Confirmar dados da estrutura), agora podemos prosseguir para a seção Parâmetros de carga de neve.

Dados de neve

Para prosseguir com nosso cálculo de carga de neve, precisamos marcar a caixa de seleção primeiro ao lado do botão Snow Load. Por padrão, isto é verificado quando os dados de neve do local foram definidos.

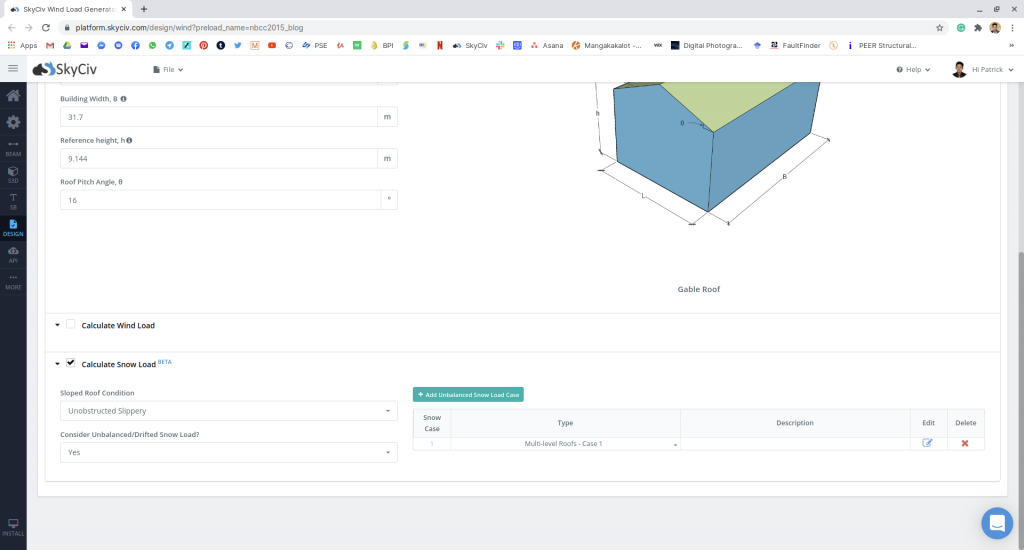

Caixa de seleção de carga de neve do gerador de carga SkyCiv

Figura 4. Caixa de seleção para dados de carga de neve.

Parâmetros de entrada de neve

Parâmetros de carregamento SkyCiv Load Gen Snow

Figura 5. Parâmetros de entrada de carga de neve.

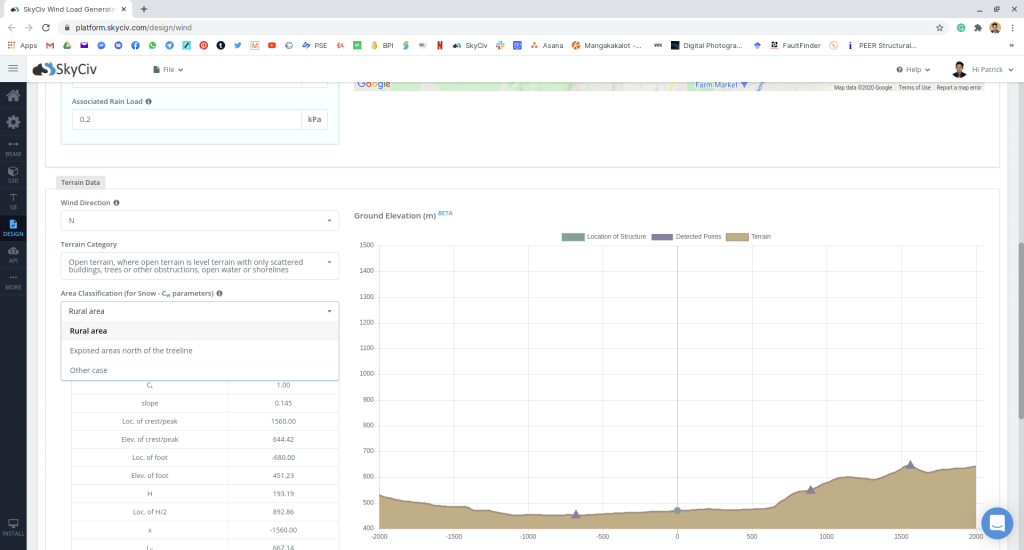

Classificação de Área (para neve – Parâmetros Cw)

Este parâmetro é usado no cálculo do Fator de Exposição ao Vento, Cw.

Condição do telhado inclinado

Este parâmetro é usado no cálculo do fator de inclinação, Cs. As opções para este parâmetro são “Desobstruído e escorregadio” e “Outros Casos”

Considere um caso de carga de neve desequilibrada / desviada?

Este parâmetro é um “sim” ou “Não” calcular para o caso de carga de neve desequilibrada. Ao selecionar “Não,” o caso de carga de neve equilibrada só deve ser calculado. Por outro lado, ao selecionar “sim,” a tabela de caso de carga de neve desequilibrada mostrará. Existem cinco opções para NBCC 2015:

Telhados de vários níveis – Caso I

Este caso é usado para calcular o desvio da carga de neve em telhados inferiores onde a fonte de vento vem do telhado superior conforme mostrado na figura abaixo com base na Figura 4.1.6.5-A e 4.1.6.5-B Caso I da NBCC 2015.

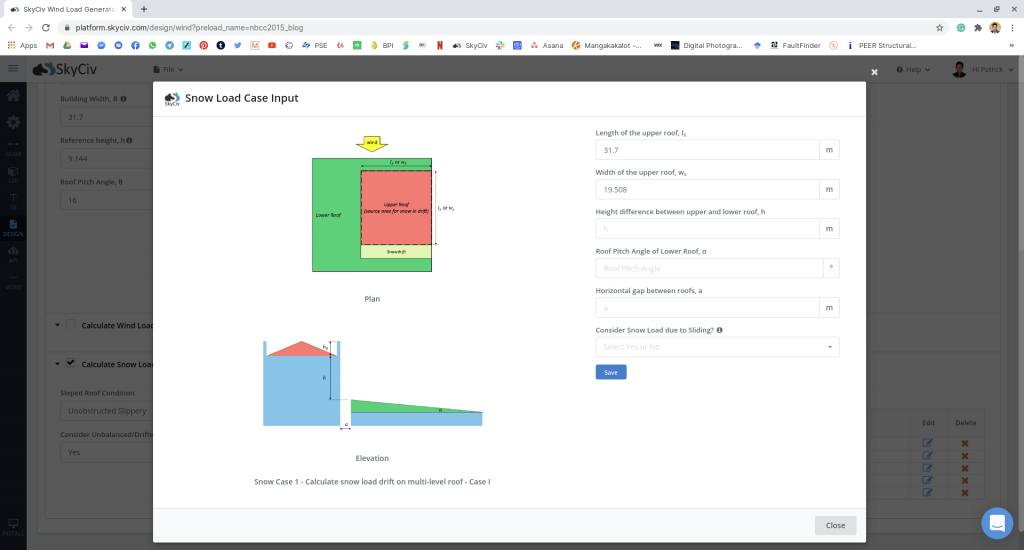

Neve acumulada - caso de teto multinível I

Figura 6. Parâmetros de carga de neve na resolução de deriva de neve para telhado multinível I.

Telhados de vários níveis – Caso II

Semelhante ao caso anterior, isso é usado no cálculo da deriva da carga da neve em telhados inferiores, onde a fonte de vento está vindo do telhado inferior, conforme mostrado na figura abaixo com base na Figura 4.1.6.5-A e 4.1.6.5-B Caso II de NBCC 2015.

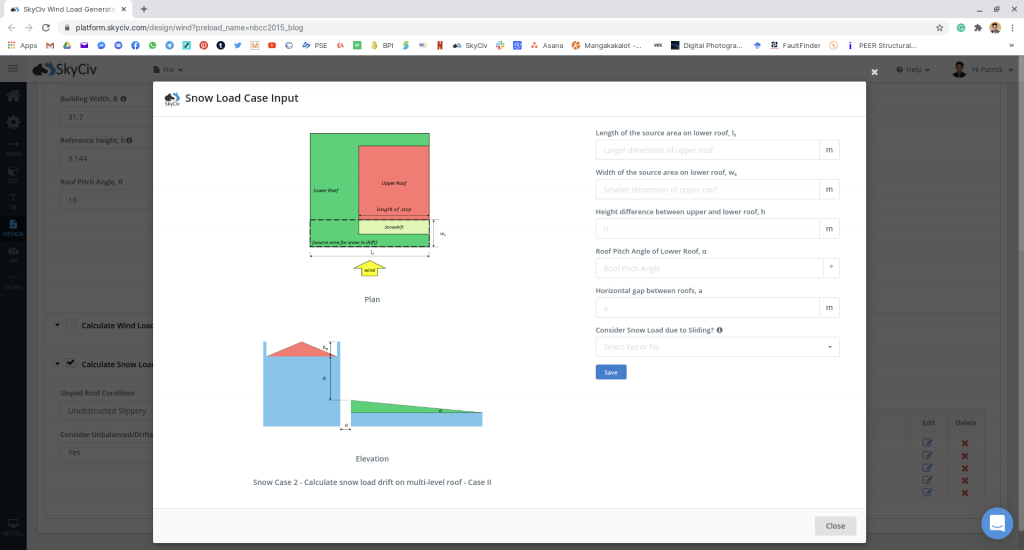

Neve acumulada - case de teto multinível II

Figura 7. Parâmetros de carga de neve na resolução de deriva de neve para telhado multinível II.

Telhados de vários níveis – Caso III

Este caso é usado para calcular o desvio da carga de neve em telhados inferiores onde a fonte de vento vem do telhado inferior em uma direção diagonal conforme mostrado na figura abaixo com base na Figura 4.1.6.5-A e 4.1.6.5-B Caso III da NBCC 2015.

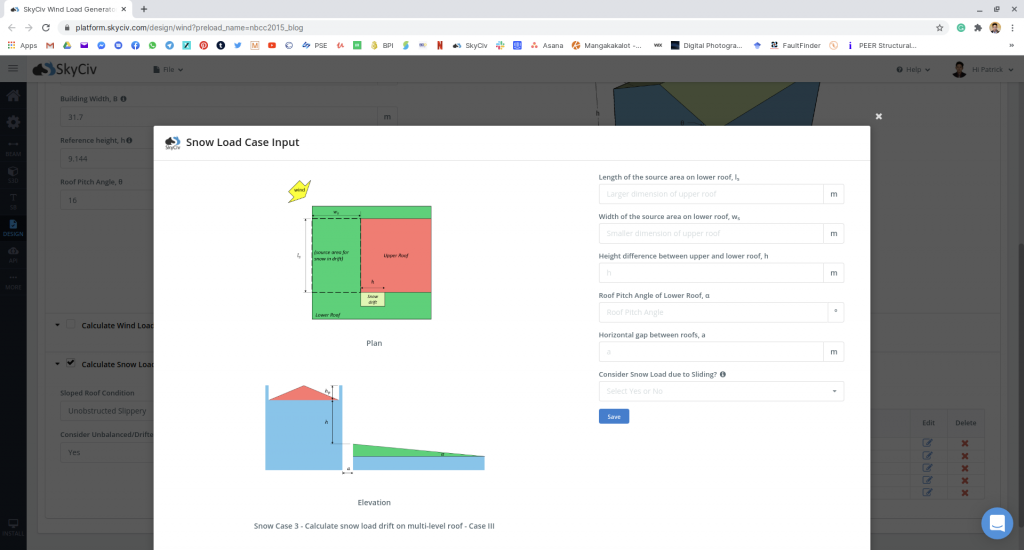

Neve acumulada - case de teto multinível III

Figura 8. Parâmetros de carga de neve na resolução de deriva de neve para telhado multinível III.

Áreas adjacentes às projeções do telhado

Este caso é usado no cálculo de desvios de neve em áreas adjacentes às projeções do telhado, como parapeitos, chaminés, etc.

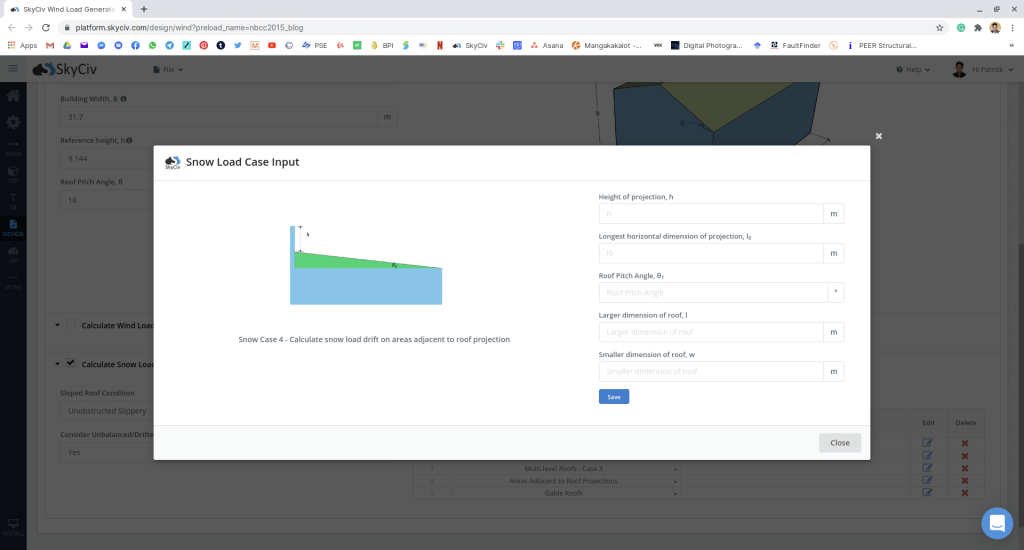

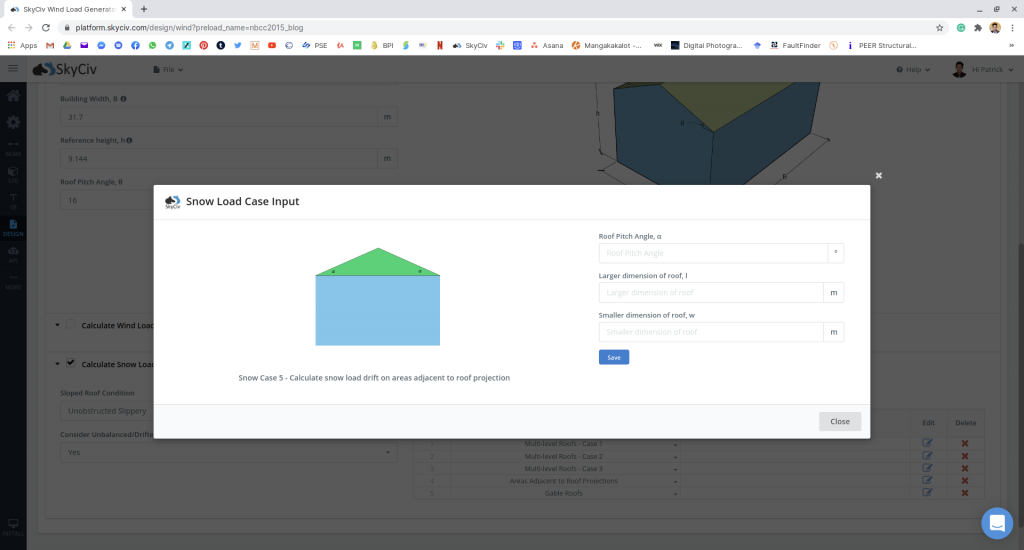

Neve acumulada para projeções

Figura 9. Parâmetros de carga de neve na resolução de deriva de neve em áreas adjacentes às projeções do telhado.

Telhados de duas águas

Este caso é usado para calcular o desvio da carga de neve em um telhado de duas águas simétrico.

Neve acumulada para telhado de duas águas

Figura 10. Parâmetros de carga de neve na resolução de deriva de neve em telhados de duas águas.

Depois que todos esses parâmetros forem definidos, a próxima etapa é clicar em Calcular cargas no lado superior direito da IU.

Resultados

Os resultados da carga de neve mostrarão os parâmetros no cálculo da carga de neve balanceada, conforme mostrado abaixo. Os resultados resumidos são mostrados no lado direito da tela. Outros resultados são mostrados no relatório detalhado.

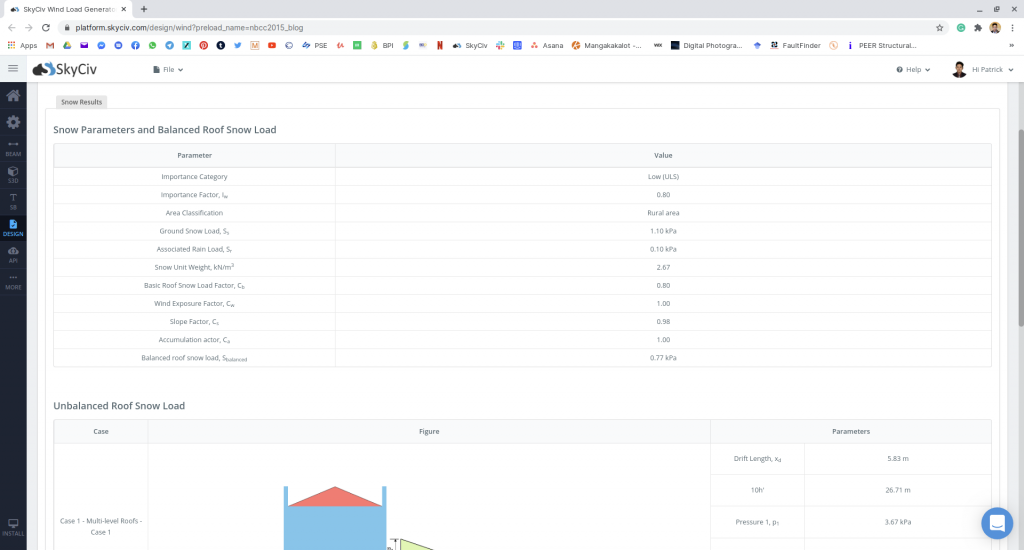

Resultados equilibrados de carga de neve

Figura 11. Parâmetros de carga de neve e resultados de carga de neve equilibrados.

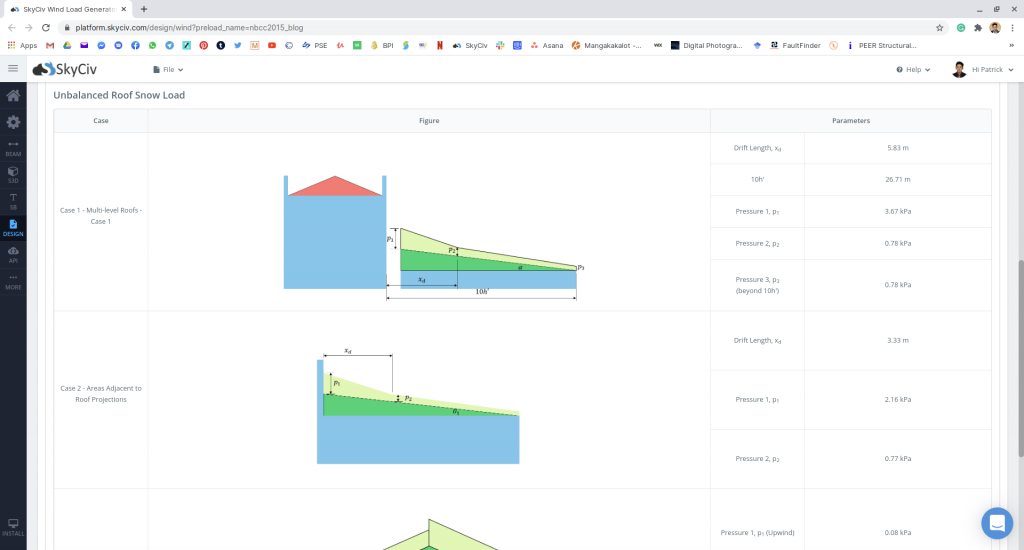

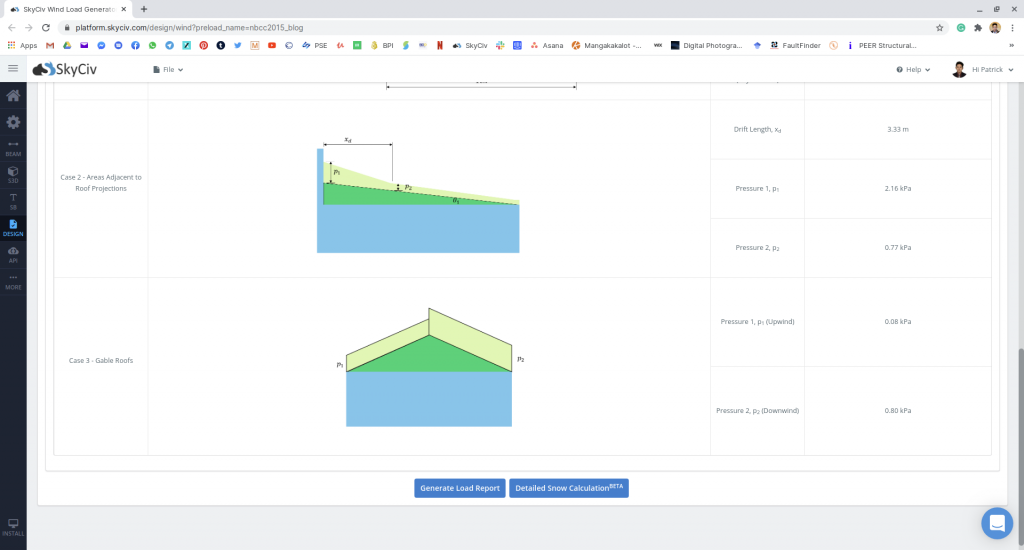

Resultados de carga de neve desequilibrada para NBCC 2015

Figura 12. Resultados de carga de neve desequilibrados.

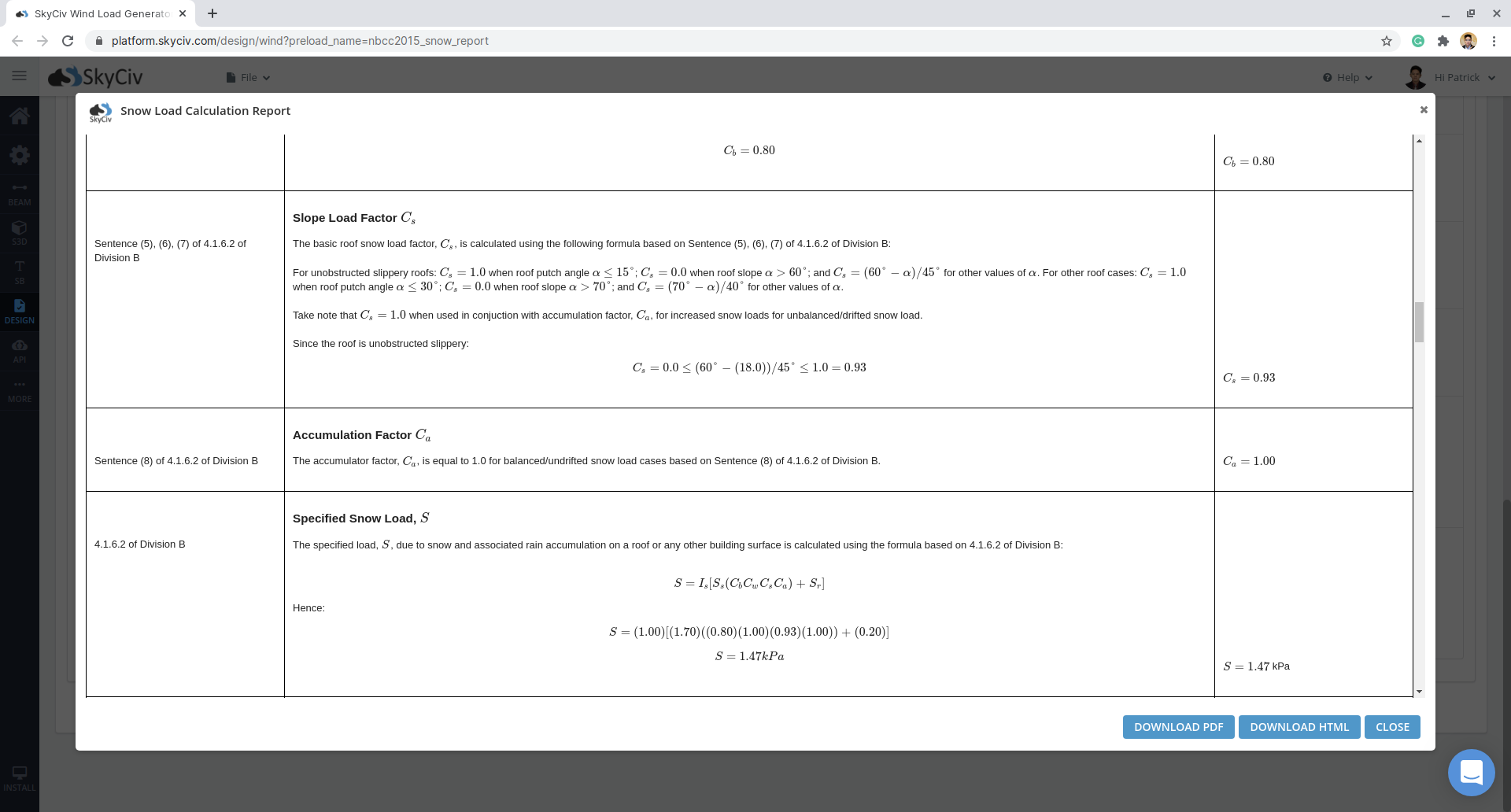

Cálculo Detalhado

Os cálculos detalhados da carga de neve podem ser acessados ​​apenas por Usuários de conta profissional e aqueles que compraram o módulo gerador de carga autônomo. Todos os parâmetros e premissas usados ​​no cálculo são exibidos no relatório para torná-lo transparente para o usuário. Você pode baixar um exemplo de cálculo detalhado através dos seguintes links:

NBCC 2015 Carga de neve

Relatório detalhado de cálculo de carga de neve

Para recursos adicionais, você pode usar esses links para referência:
