Começando

O SkyCiv Load Generator oferece uma, vento passo a passo, neve, e cálculos de carga sísmica que você pode usar para projetar sua estrutura. Não há necessidade de baixar e instalar o software – simplesmente acesse-o usando seu navegador favorito, a qualquer hora e em qualquer lugar, desde que você tenha uma conexão com a internet.

Nosso Gerador de Carga pode ser usado em cinco (5) maneiras:

1. Vento Livre, Neve, e Calculadora de Carga Sísmica
2. Vento autônomo, Neve, e Calculadora de Carga Sísmica
3. Gerador Móvel de Carga de Vento e Neve
4. Calculadora de carga de vento e neve integrada ao SkyCiv S3D
5. API SkyCiv

Vento, Neve, e Gerador de Carga Sísmica

O cálculo da carga de vento e neve atualmente suporta os seguintes códigos de referência:

• MACHADOS 7;
• MACHADOS 7-22 (apenas vento)^{Nosso Gerador de Carga pode ser usado em cinco!};
• AS / NZS 1170 (2021 versão para vento);
• NBCC 2015;
• NBCC 2020(vento e sísmica)^{Nosso Gerador de Carga pode ser usado em cinco!};
• NO 1991; e
• É 875 (Apenas vento)
• NSCP 2015 (Apenas vento)
• CTE DB SE-AE (Obtenha as velocidades do vento diretamente do seu código de projeto)
• Vento CFE (Obtenha as velocidades do vento diretamente do seu código de projeto)

Além do mais, SkyCiv Load Generator introduz carga sísmica:

• MACHADOS 7-16
• NZS 1170.5
• NSCP 2015
• NBCC 2020^{Nosso Gerador de Carga pode ser usado em cinco!}

Os tipos de estrutura disponíveis para vento e/ou neve (se aplicável) as cargas são as seguintes:

• Prédio
• Parede independente (MACHADOS 7)
• Placas de sinal (MACHADOS 7, NO 1991)
• Pólo (NO 1991)
• Painéis solares (MACHADOS 7, AS / NZS 1170)
• Equipamento de telhado (MACHADOS 7-16/7-22)
• Sinais/Molduras Abertas (MACHADOS 7-16/7-22)^{Nosso Gerador de Carga pode ser usado em cinco!}
• Tanques/Silos/Recipientes Circulares (MACHADOS 7-16/7-22)^{Nosso Gerador de Carga pode ser usado em cinco!}

Além disso, os perfis de telhado disponíveis para estruturas de construção são os seguintes:

• Gable / Duopitch
• Quadril
• Monoslope / Monopitch
• Com calha
• Arremessado

Para um 1991, os seguintes países são suportados para os cálculos de velocidade e pressão do vento de projeto e países selecionados para cálculos de carga de neve:

• Bélgica (vento e neve)
• República Checa
• Finlândia
• França e territórios franceses (vento e neve)
• Alemanha (vento e neve)
• Grécia
• Irlanda (vento e neve)
• Itália
• Luxemburgo(vento e neve)
• Os Países Baixos(vento e neve)
• Polônia
• Portugal
• San Marino
• Leia mais detalhes sobre as Conferências de Engenharia Estrutural nos EUA
• Eslováquia
• Eslovênia
• Reino Unido (vento e neve)

além disso, o relatório detalhado de cálculo de carga de vento e neve está disponível para todos os códigos, enquanto o cálculo sísmico detalhado também está disponível para ASCE 7-16.

Para o Calculadora de Carga Livre, você pode gerar as pressões do vento do projeto até 3 vezes por semana, e é limitado apenas ao perfil do telhado de duas águas. A neve e as cargas sísmicas, e relatórios detalhados também NÃO estão incluídos na ferramenta gratuita.

Gerador de Carga Livre

Por outro lado, as versões atualizadas, ou os outros três (3) versões de Vento, Neve, e Gerador de Carga Sísmica, só pode ser acessado usando uma conta Profissional, juntamente com todos os recursos completos dos módulos SkyCiv. O versão autônoma do gerador de carga também pode ser comprado através deste link.

Inscreva-se hoje

Usando o Módulo Gerador de Carga

Estar sozinho – Legado

Usar o módulo gerador de carga é bastante simples. O procedimento de entrada deve começar na ordem de definir os detalhes do projeto (opcional), Dados do Site, e a guia Building Data. Para cada guia, você precisa colocar os valores dos parâmetros de cima para baixo. Cada parâmetro é definido ao passar o cursor sobre o botão de informações ao lado do título. Um alerta de erro mostrará se os valores no campo de entrada são inválidos ao ir para a próxima guia. A versão autônoma (recursos completos) está disponível apenas para usuários de conta profissional e usuários que compraram o módulo gerador de carga autônomo apenas através deste link.

Experimente a calculadora gratuita de carga do vento

Estar sozinho – Última versão

Em junho 2023, nós empurramos um nova versão da IU para usuários profissionais e autônomos experimentarem. Esta versão será a versão base e será atualizada posteriormente. A versão anterior ainda pode ser usada e os arquivos salvos podem ser importados na nova versão. Depois que a nova UI for carregada e o código de design e o sistema de unidades forem selecionados, o passo a passo começará a mostrar como usar o novo gerador de carga:

Captura de tela do passo a passo do gerador de carga

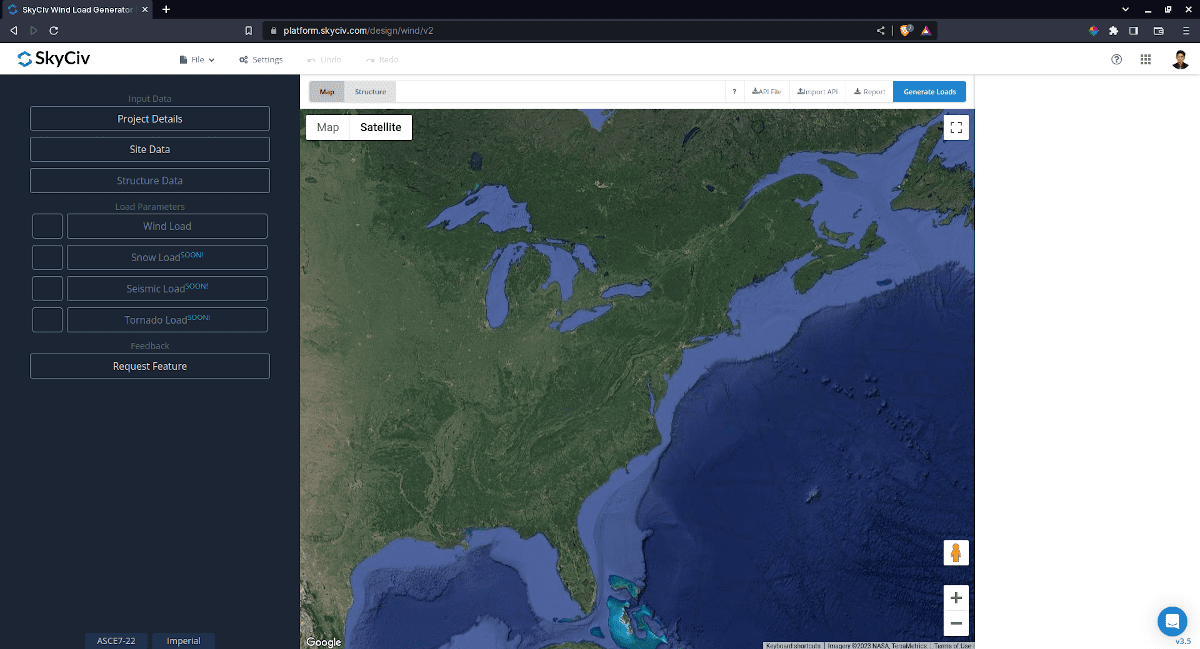

Captura de tela da interface do gerador de carga

Captura de tela da entrada de dados do site do gerador de carga

Captura de tela da entrada de dados da estrutura do gerador de carga

Captura de tela da entrada dos parâmetros eólicos do gerador de carga

Captura de tela da entrada dos parâmetros de neve do gerador de carga

Captura de tela da entrada dos parâmetros sísmicos do gerador de carga

Captura de tela dos resultados do gerador de carga eólica

Captura de tela dos resultados de neve do gerador de carga

Captura de tela dos resultados sísmicos do gerador de carga

Adquira o Módulo Gerador de Carga Autônomo

Versão móvel

SkyCiv Load Generator tem uma versão móvel dentro do SkyCiv Mobile App. Usando o aplicativo, um usuário pode verificar as velocidades do vento do local e as cargas de neve no solo dependendo do país da entrada de localização.

Atualmente suporta os seguintes países e códigos:

• MACHADOS 7 para EUA;
• AS / NZS 1170 (2021 versão para vento) – para Austrália e Nova Zelândia;
• NBCC 2015 – para o Canadá;
• É 875 (Apenas vento) – para a Índia
• NSCP 2015 (Apenas vento) – para Filipinas
• CTE DB SE-AE – para Espanha
• CFE – para o México;
• UNIDADE 50 – para o Uruguai;
• NSR-10 – para a Colômbia;
• ABNT NBR 6123 – para o Brasil;
• Nosso Gerador de Carga pode ser usado em cinco 102 – Nosso Gerador de Carga pode ser usado em cinco;
• Para um 1991 – para países europeus:

• • Bélgica (vento e neve)
  • República Checa
  • Finlândia
  • França (vento e neve)
  • Alemanha (vento e neve)
  • Grécia
  • Irlanda (vento e neve)
  • Itália
  • Luxemburgo(vento e neve)
  • Os Países Baixos(vento e neve)
  • Polônia
  • Portugal
  • San Marino
  • Leia mais detalhes sobre as Conferências de Engenharia Estrutural nos EUA
  • Eslováquia
  • Eslovênia
  • Reino Unido (vento e neve)

Tudo que você precisa colocar é a localização da estrutura, para obter as cargas de vento e/ou neve específicas para o endereço. Ele selecionará automaticamente a referência do código de design com base no país do local de entrada.





Baixe agora!

Para IOS Para Android



Integração SkyCiv S3D

Em SkyCiv S3D, o gerador de carga pode ser acessado através das cargas da área. A interface do usuário ainda é a mesma na versão independente, exceto para as entradas do nó na guia de resultados. As cargas de vento geradas podem ser aplicadas diretamente à estrutura usando o “Atribuir cargas à estrutura.”

Entradas de nó no gerador de carga SkyCiv em S3D.

Inscreva-se hoje

API SkyCiv (Caixa de areia)

Para usar a API SkyCiv para Gerador de Carga, você precisará ter uma conta profissional para gerar uma chave API. A documentação em usar esta versão pode ser acessada através deste link.

Experimente a API SkyCiv

Relatório de carga

Dependendo dos casos de carga verificados, haverá três ou quatro botões disponíveis na parte inferior da guia de resultados: “Gerar Relatório de Carga”, “Cálculo Detalhado do Vento,” “Cálculo de neve detalhado,” e/ou “Cálculo Sísmico Detalhado.” Esses recursos estão disponíveis apenas para usuários com conta profissional e para aqueles que adquiriram o módulo Load Generator only.

O relatório de geração de carga resume todas as suas entradas e resultados para qualquer vento, neve, ou sísmica (MACHADOS 7-16) cálculos de forma clara e concisa.

O Cálculo Detalhado do Vento mostra todas as suposições feitas em nossos cálculos de maneira passo a passo, conforme elaborado nos códigos de referência. Você pode baixar o relatório de amostra usando este link.

além disso, o cálculo de neve detalhado também suporta todos os códigos e você pode baixar o relatório de amostra usando este link.

Captura de tela de amostra do cálculo detalhado da carga de neve (MACHADOS 7-16)

por último, o Cálculo Sísmico Detalhado, no momento, suporta apenas ASCE 7-16 e você pode baixar o relatório de amostra usando este link.

Captura de tela de amostra do cálculo detalhado da carga sísmica (MACHADOS 7-16)



Aqui está uma demonstração rápida do nosso gerador de carga:
