Módulos de Design Integrado

Aço, timber and cold formed steel design standards – totalmente integrado com software de análise

SkyCiv has built in member design modules for both SkyCiv Structural 3D e SkyCiv Beam. These modules are fully integrated – o que significa que você os modela no programa e todos os resultados, propriedades e dimensões são carregadas diretamente no programa, para que você não tenha que perder tempo inserindo todas essas informações.

Learn how to design a steel structure using SkyCiv Structural Analysis and the integrated Steel Member Design Module:

SkyCiv oferece os seguintes módulos integrados de design de membros e muito mais:

  1. nós:
  2. Europa:
  3. Normas da Austrália/NZ:
    • AS 4100 (1998 e 2020)
    • AS 4600 (2005 e 2018)
    • AS 1720 (2010)
    • Nova Zelândia 3404-1997
    • NZS 4600 (2005 e 2018)
  4. canadenses:
  5. Padrões Britânicos:
    • BS 5950-1:2000
  6. Padrões Indianos:
    • É 800-2007 ONGs
    • É 800-1984 WSM

To check a single member without building a model, usar SkyCiv Quick Design, it is a comprehensive library of more than 100 standalone structural calculators. They cover steel, aço formado a frio, madeira, concrete and aluminium members, plus foundations, connections and other common checks. You enter the geometry, seção, material and loads for a single element, and it runs the check to a chosen design code. Quick Design is better for fast checks of one element without building a full model.

Usando o Módulo

Integrado com SkyCiv Structural 3D

Os módulos de design de membro são carregados no software clicando no botão “Projeto” button in the Model / Resolver / Design bar at the top of the screen:

UI Design Selector

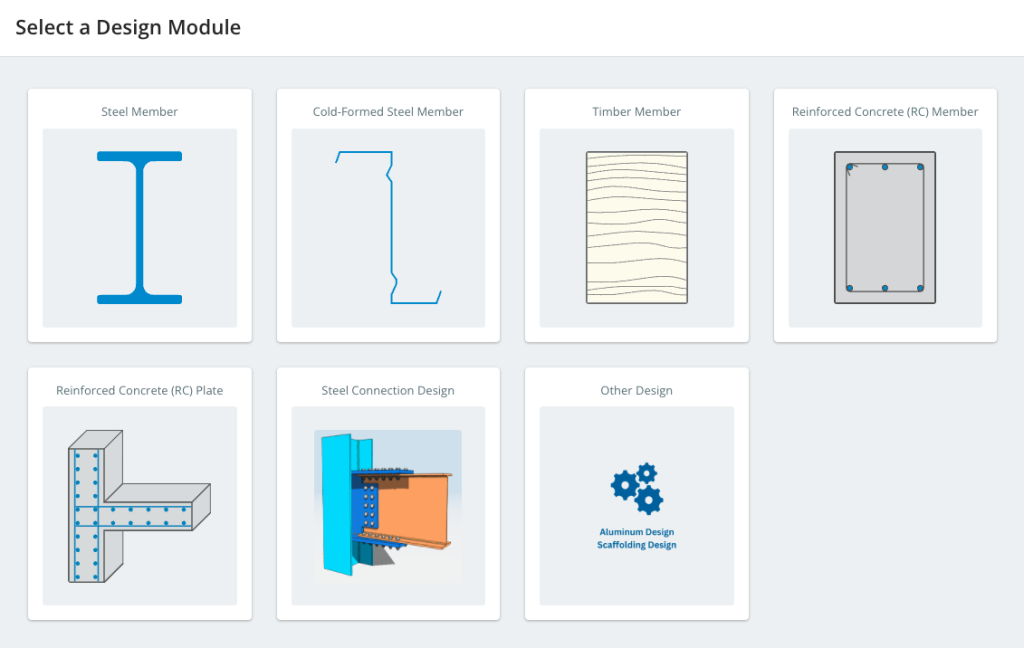

Isso solicitará que você selecione um módulo de design.

Selecting a design module will open up a dropdown to select the Design Code which opens a tab on the left side with all of the information and input required to run a design check. Em geral, tudo foi importado diretamente das seções e resultados, para que você possa executar o software de design clicando no botão azul “Verificar” botão.

Detalhes

A primeira aba Detalhes, simplesmente permite que o usuário adicione mais informações sobre o projeto, como o nome do projeto, EU IA, Designer and notes. Eles aparecerão no topo dos relatórios gerados pelo módulo de design.

Fatores

Fatores são específicos para cada módulo de design. Visite a página de documentação do módulo específico para obter mais informações.

Membros

A Membros guia contém todas as entradas relacionadas a cada um dos membros a serem projetados no módulo. Estes podem conter parâmetros específicos para cada software de design (passe o mouse sobre as dicas de ferramentas para mais informações). Eles podem ser alterados a qualquer momento, alterando os valores nas células.

A tabela Design Member contém todos os membros, seus materiais, IDs de seção, comprimento e seus fatores de limite que foram preenchidos automaticamente a partir do modelo.

SkyCiv Structural 3D interface showing the Members tab for AISC 360-16 LRFD design settings.

Flexural Flambagem

Para membros únicos, os fatores de comprimento de contraventamento e de comprimento efetivo podem ser definidos para seus respectivos eixos:

  • Ly (comprimento reforçado ao longo do eixo y),
  • Lz (comprimento reforçado ao longo do eixo z),
  • Ky (fator de comprimento efetivo ao longo do eixo y),
  • Kz (fator de comprimento efetivo ao longo do eixo z)

Para membros combinados, o comprimento crítico de contraventamento (aquele que irá governar o design) deve ser inserido manualmente.

Para membros combinados, o fator de comprimento efetivo crítico (aquele que irá governar o design) deve ser inserido manualmente.

Flambagem Flexural-Torisional

Para membros combinados, o comprimento crítico não reforçado da viga deve ser inserido manualmente:

  • Llt (comprimento crítico de viga sem amarração)

Magreza

Se esta verificação não for necessária, aumentar os valores padrão para membros em tração e compressão acima do valor necessário para passar.

Deflexão

A deflexão é verificada em relação ao deslocamento local de cada membro em relação à sua posição globalmente deslocada ao longo do eixo de interesse. Esta verificação não é necessária em todas as circunstâncias, se seu projeto estiver falhando devido a esta verificação, você pode diminuir o limite para 1 para garantir que a verificação não falhe.

Seções e materiais

Os materiais e seções (nas tabelas inferiores) são preenchidos automaticamente a partir do modelo. You can hover over the info (I) ícone para mais informações.

SkyCiv Structural 3D interface showing materials and sections tables under AISC 360-16 LRFD design code settings.



Forças

As forças da barra interna são importadas automaticamente da análise estrutural, isso inclui combinações de carga. O software exibirá cada uma das forças de acordo com a combinação de carga selecionada. O software irá projetar a verificação com base no pior caso para cada membro e combinação de carga.

SkyCiv Structural 3D interface showing the AISC 360-16 LRFD Forces tab with member force results for design checks.

Resultados

Existem várias maneiras de revisar os resultados de sua verificação de projeto:

    • Resultados tabulados – estes irão destacar os membros como Aprovado ou Reprovado em verde ou vermelho, respectivamente. Você pode exportar esses resultados como um CSV
    • Resultados Gráficos – do lado direito, a estrutura exibirá as cores verde e vermelha de cada membro, bem como a maior taxa de capacidade de todos os resultados. Por exemplo, se a taxa de capacidade máxima for 1.321 para esbeltez, vai mostrar 1.321 Sl – ele será exibido tão vermelho quanto a proporção é > 1. As cores resultantes, são representados como segue:
      • Verde: A razão de utilidade máxima para membros é < 1, e, portanto, cumprindo os requisitos desta norma
      • laranja: A taxa de utilidade máxima do membro está entre > 0.95 mas < 1. Ainda está passando, mas perto da utilização total
      • vermelho: A razão de utilidade máxima para membros é > 1, e, portanto, não cumprindo os requisitos desta norma
      • cinza: Um membro cinza indicará que uma verificação de projeto não foi realizada neste membro. Isso pode ser por uma série de razões, incluindo; esta forma de seção não é suportada por este código de design, o membro é uma seção personalizada, as entradas de material não foram especificadas corretamente.
    • Você também pode selecionar taxas de design específicas, alterando a lista suspensa de “Mostrar taxas de design para:” – isso mostrará todos os resultados (relação de capacidade máxima) por padrão.
    • Comunicando – Você pode exportar um relatório de resumo em PDF das verificações de projeto a qualquer momento.

SkyCiv Structural 3D results tab for AISC 360-16 LRFD, showing a 3D model with members colour-coded by design results.

Filtrando

Às vezes, em estruturas maiores, você pode querer filtrar certos membros para identificar claramente os membros importantes. Por exemplo, isolar qualquer membro com falha. Para filtrar membros específicos com base em critérios de aprovação / reprovação ou seções, clique no ícone de filtro acima da tabela de resultados:

SkyCiv Structural 3D interface showing results filter options for refining displayed analysis results.



Agora continue e adicione os quatro nós a seguir para completar o quadro de empena Membros falhados filtrará e exibirá apenas os membros que estão falhando:

SkyCiv Structural 3D results view in the browser, showing only members that failed design code checks.

SkyCiv Structural 3D displaying results filtered to show only failed members, helping the user quickly locate elements that do not meet design code requirements.

Relatório de Design Completo

Relatório de design completo, incluindo relatórios de cálculo passo a passo para cada membro, estão disponíveis com certeza projeto de membro de aço códigos. Esses relatórios mostram referências completas, premissas, decisões de cálculo e taxas de utilidade, para que os engenheiros possam dar uma olhada mais de perto no que o software está fazendo. Disponível para todos os códigos de design acima.

SkyCiv Structural 3D member design report displaying a summary of checks per AISC 360-16 código de design.

Seções de canal e chapéu com e sem lábios, bem como quaisquer outras seções como parte do Método de Força Direta

O design dos membros também está integrado SkyCiv Beam. enquanto a tensão no aço fs é menor que a tensão de escoamento f, material, length and analysis results go straight to the design module, so you can check a single beam against steel, aço formado a frio, madeira, concrete or aluminium design codes without re-entering anything.
Build and solve the beam. Add the supports, seção, loads and at least one combinação de carga (you can import them from a design code such as AS/NZS 1170.0), então clique Resolver.
Módulo SkyCiv Beam mostrando uma configuração de modelo de feixe com suporte simples.
Choose the design code and check the inputs. Abra o Projeto guia no painel direito, pick a code (for example AS 4100-2020), and review the Fatores de projeto e Design de Membros lengths and factors. Cada célula pode ser editada.
Guia SkyCiv Structural 3D Design exibindo AS 4100-2020 configurações de entrada de código de design.
Execute a verificação do projeto. Clique Executar verificação de design. A Resumo da proporção rápida shows the worst ratio of each check (green passes, red fails). Click a check to see its capacity and ratio, and open the Membro 1 Relatório ou o você deve ver esta saída for the full calculations.
SkyCiv Beam design results screen showing a quick summary of utilization ratios for the analyzed beam.

For a full step-by-step example, including each input, the result symbols, the reports and the optimizer, see the full guide: Design de membro no SkyCiv Beam
