SkyCiv para Excel

Suplemento do Excel para projeto e modelagem de análise estrutural da API SkyCiv V3

Introdução

O Excel é um software de planilha icônico amplamente utilizado na ciência e na engenharia. Na engenharia estrutural, o poder do Excel, especialmente em conjunto com macros, é conhecido por sua acessibilidade, flexibilidade e poder de computação. SkyCiv para Excel inova na integração de software de engenharia, fornecendo aos usuários um conjunto completo de ferramentas de análise estrutural e projeto no Microsoft Excel. Também é importante notar que o plugin é um aplicativo integrado, não apenas uma planilha ou macro VBA.

Esta página de documentação cobre os seguintes aspectos do plugin SkyCiv Excel:

• Começando
• Modelagem
• Análise
• Projeto
• Design Rápido
• Apoio, suporte

Começando

Instalação

Para instalar o SkyCiv for Excel, navegue até o Mercado da Microsoft e clique “Obtê-lo agora”. Siga as instruções de instalação e uma vez instalado, você deve ver a guia SkyCiv no cliente Excel. Alternativamente, você pode instalar este complemento diretamente do Excel (basta pesquisar o AppSource por SkyCiv):

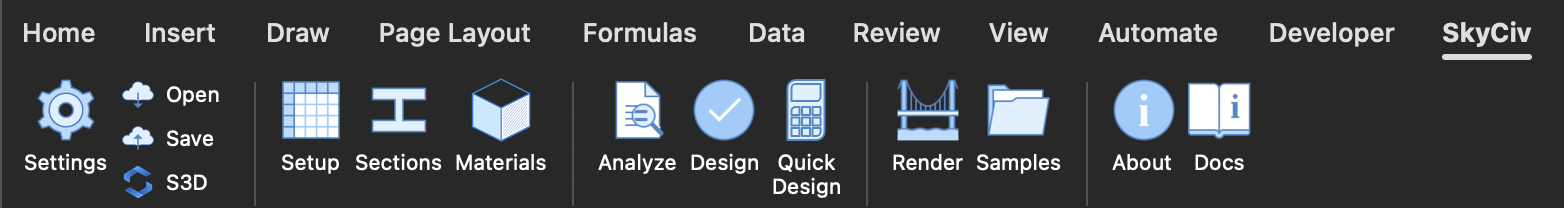

Uma vez instalado, clique na guia e será apresentado a você uma nova faixa de ferramentas como mostrado abaixo.

Ferramentas Disponíveis & Funcionalidade

Aqui está uma breve explicação de cada botão na faixa da esquerda para a direita, agrupados conforme aparecem.

• Em geral
  • Configurações: É aqui que você insere seu Credenciais da API SkyCiv. Eles são necessários para permitir que você execute análises, design, Calculadoras de design rápido, acessar as seções e bancos de dados de materiais, abra ou salve modelos e abra-os em S3D. Isso não é necessário para construir seu modelo ou visualizá-lo no renderizador.
  • Abrir: É aqui que você pode acessar todos os seus modelos SkyCiv, mesmo aqueles construídos no site. Após a seleção, o modelo será importado para a pasta de trabalho. Se você não selecionou o botão Configuração antes de selecionar um modelo, isso será feito automaticamente para você criar as tabelas. Observe que isso substituirá qualquer modelo existente na pasta de trabalho.
  • Salve : É aqui que você pode salvar seu modelo na plataforma SkyCiv.
  • S3D: Isso abrirá um painel onde clicar “Abrir em S3D” salvará seu modelo Excel com o nome ‘temp-excel-plugin’ e, em seguida, abra-o no navegador. Permitir 10 segundos ou mais para esta ação ser concluída.
• Configurar
  • Configurar: Isso criará tabelas vazias, permitindo que você construa um modelo do zero.
  • Seções: Isto irá apresentar uma interface onde você poderá selecionar várias seções de membros e inseri-las em uma linha existente da tabela de seções, escolhido pelo seu ID.
  • Materiais: Isto irá apresentar uma interface onde você pode selecionar vários materiais e inseri-los em uma linha existente da tabela de materiais, escolhido pelo seu ID.
• Ferramentas
  • Analisar: É aqui que você pode executar uma análise em seu modelo. Os resultados serão fornecidos em novas planilhas.
  • Projeto: É aqui que você pode executar um projeto em seu modelo. Os resultados serão fornecidos em novas planilhas.
  • Design Rápido: É aqui que você pode executar calculadoras SkyCiv Quick Design, independentemente do seu modelo. Veja o Design Rápido seção abaixo.
• Renderizador
  • Render: Isso abrirá o renderizador SkyCiv dentro do Excel. Você verá a atualização do seu modelo ao vivo no renderizador à medida que é editado.
  • Amostras: Isso mostrará um conjunto de modelos 3D de amostra que você pode carregar rapidamente em sua pasta de trabalho. Observe que isso substituirá qualquer modelo existente na pasta de trabalho.
• Informação
  • Sobre: Este botão irá abrir esta página no navegador padrão.
  • Docs: Este botão abrirá os documentos da API SkyCiv no navegador padrão. Aqui é onde você pode ver qual é a entrada permitida para cada coluna da planilha SkyCiv.

Modelagem

A melhor maneira de começar a modelar é clicando no botão Configurar (unidades métricas são usadas por padrão, você pode alterar isso em Configurações). A planilha SkyCiv será criada com várias tabelas. Expanda as seções de nós e membros clicando no pequeno + botões acima dos rótulos das colunas. Agora clique no botão Render na faixa do SkyCiv e você verá o painel de tarefas do Renderizador aberto no lado direito da pasta de trabalho.

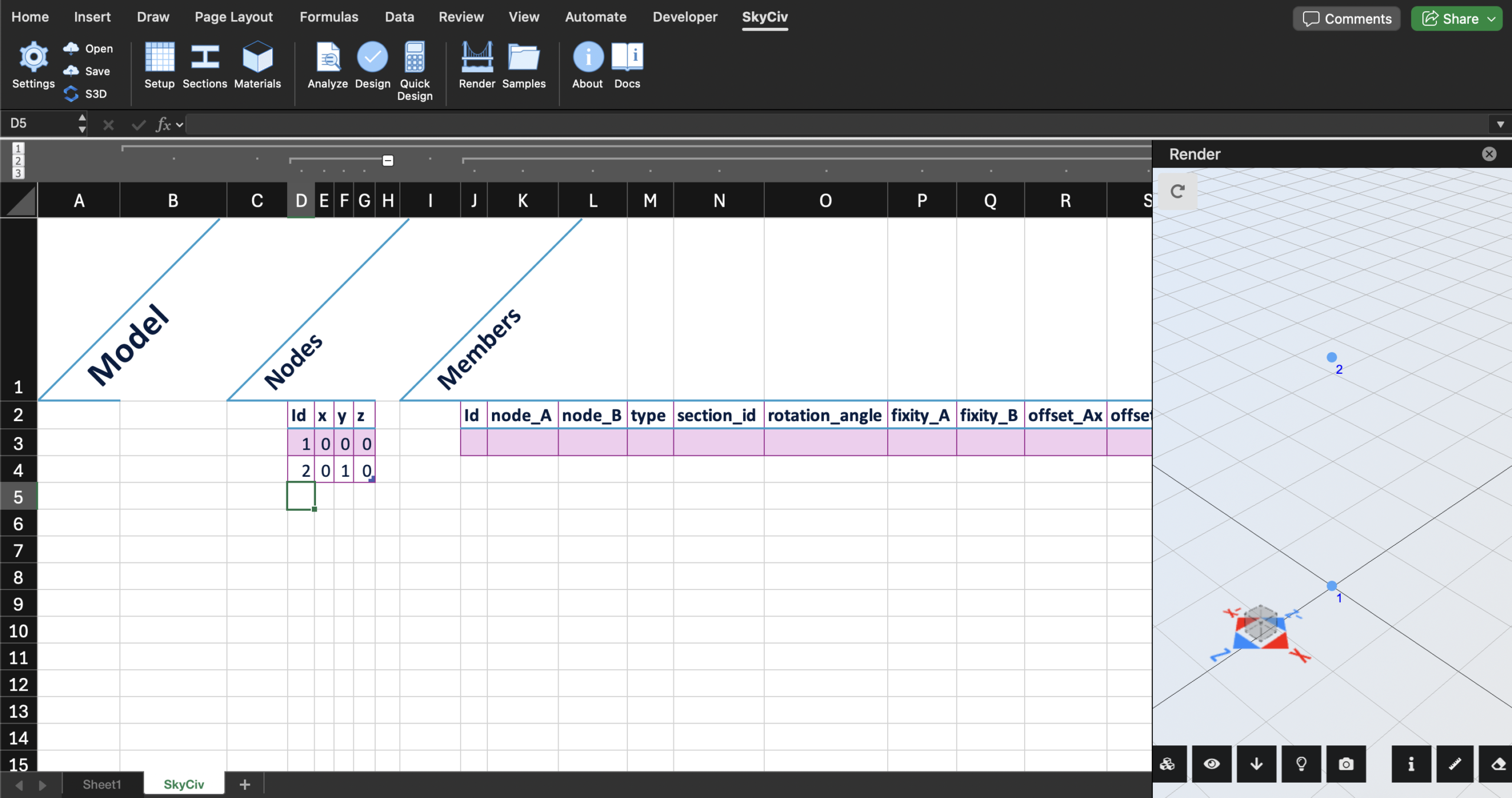

A identificação’ coluna para qualquer tabela deve começar em 1 e aumentar – então entre 1,0,0,0 na primeira linha da tabela de nós. Isso cria um nó com um ID de 1 no x,Y,coordenadas z 0,0,0. Agora na próxima linha, adicione outro nó: 2,0,1,0. Isso criará um nó com um ID de 2 no 0,1,0. O renderizador deve agora mostrar dois nós, um na origem, e outro acima dele. Se você não vir os dois nós, verifique novamente se ambas as linhas estão dentro da tabela de nós arrastando a pequena seta no canto inferior direito da tabela para incluir ambas as linhas. Isso é o que você deveria ter até agora.

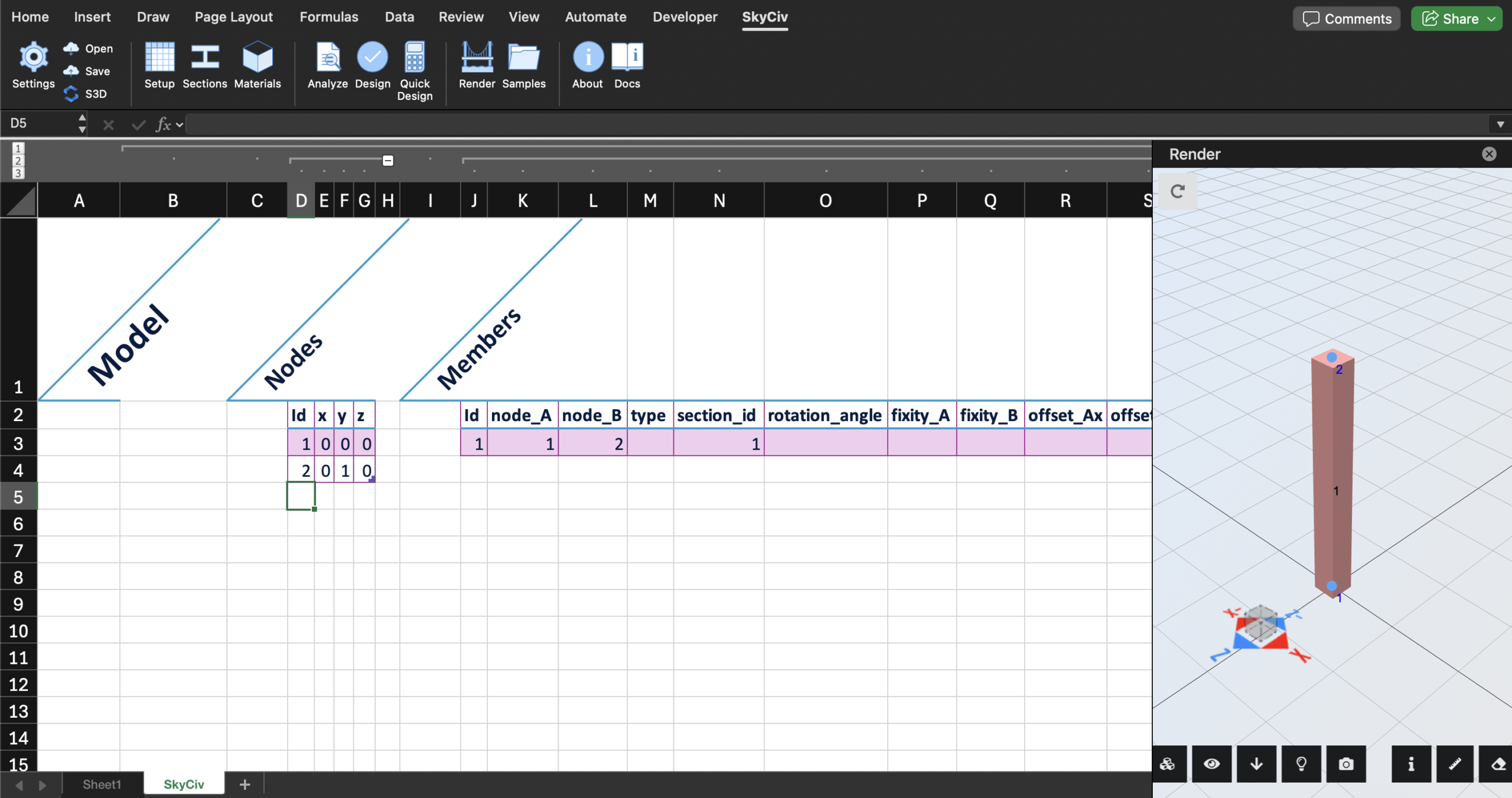

Agora vamos adicionar um membro. Nos membros’ tabela, crie um novo membro adicionando ‘1’ para o ID na primeira linha dos membros’ tabela. Definir ‘node_A’ para 1, ‘Nó_B’ para 2 e forneça um ID de seção '1'. O ID da seção corresponde à linha na tabela de seções com esse ID. Observe que nesta fase, o renderizador só representará seções como quadrados sólidos. Agora suas tabelas devem se parecer com o seguinte.

Outra ótima maneira de se familiarizar com o Add-in é abrir um modelo básico por meio do botão Abrir e inspecionar a aparência do modelo quando representado por tabelas.

Observe que as entradas devem ser exatas. Para ver as entradas permitidas para qualquer coluna, selecione seu cabeçalho (colunas com opções fixas também fornecem um menu suspenso) ou clique no botão Documentos e você acessará a página de documentação da API para criar um modelo. Isso também se aplica aos cabeçalhos de tabela, não mude estes.

Análise

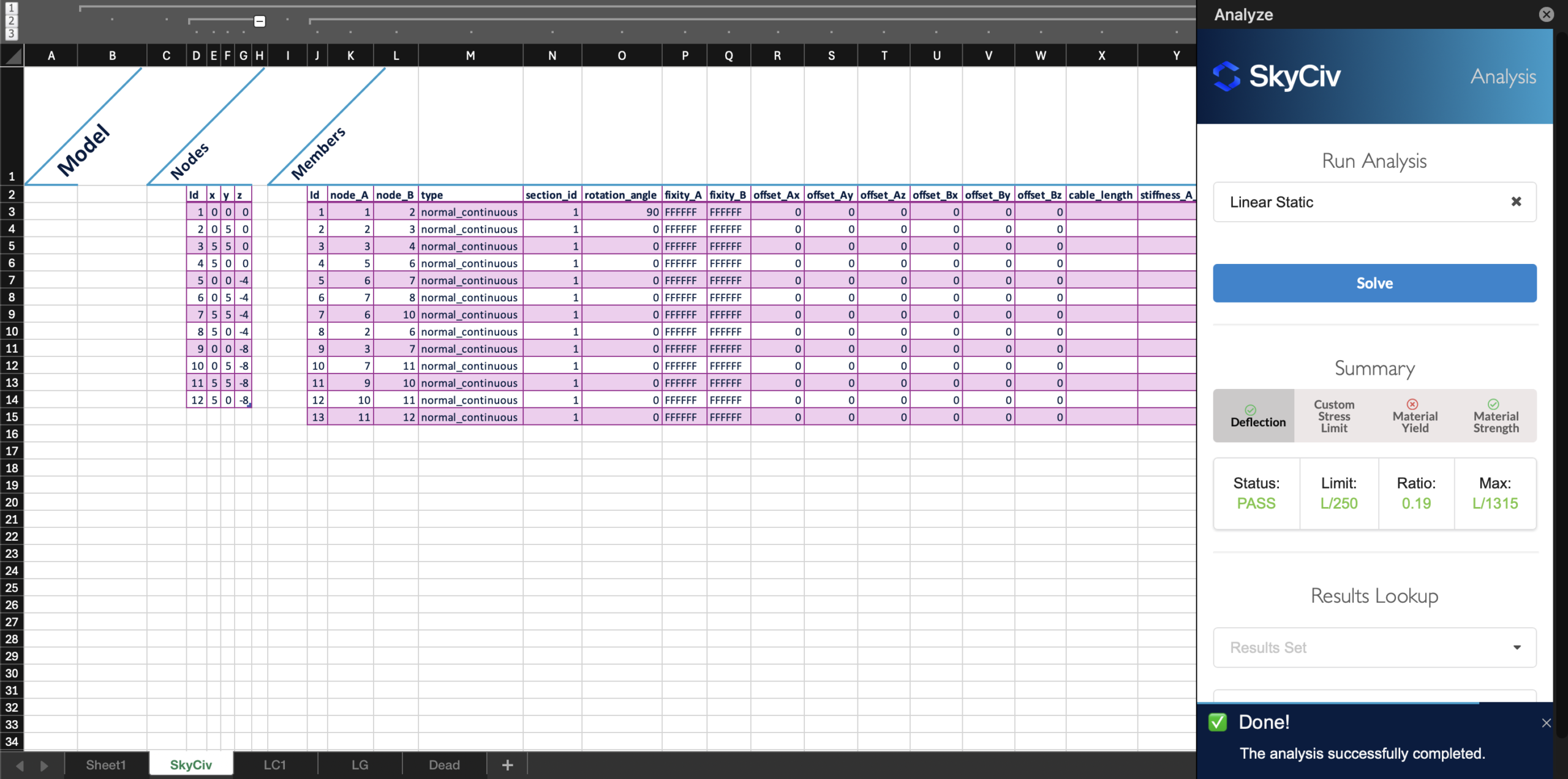

Depois de autenticado usando a guia Configurações, você pode executar uma análise por meio da guia Analisar. Você pode escolher o tipo de análise e, se o seu modelo tiver duas ou mais combinações de carga, filtrar quais resultados retornar. Observe que incluir todos os casos e combinações é uma grande quantidade de dados! Para aumentar a velocidade, apenas selecione aqueles que você precisa.

Depois de concluído, novas planilhas serão criadas com o nome do caso de carga e combinação e cada planilha conterá todos os dados de resultados. Criamos uma seção de Pesquisa de resultados para ajudá-lo a verificar rapidamente os dados em todas as folhas de resultados.

Projeto

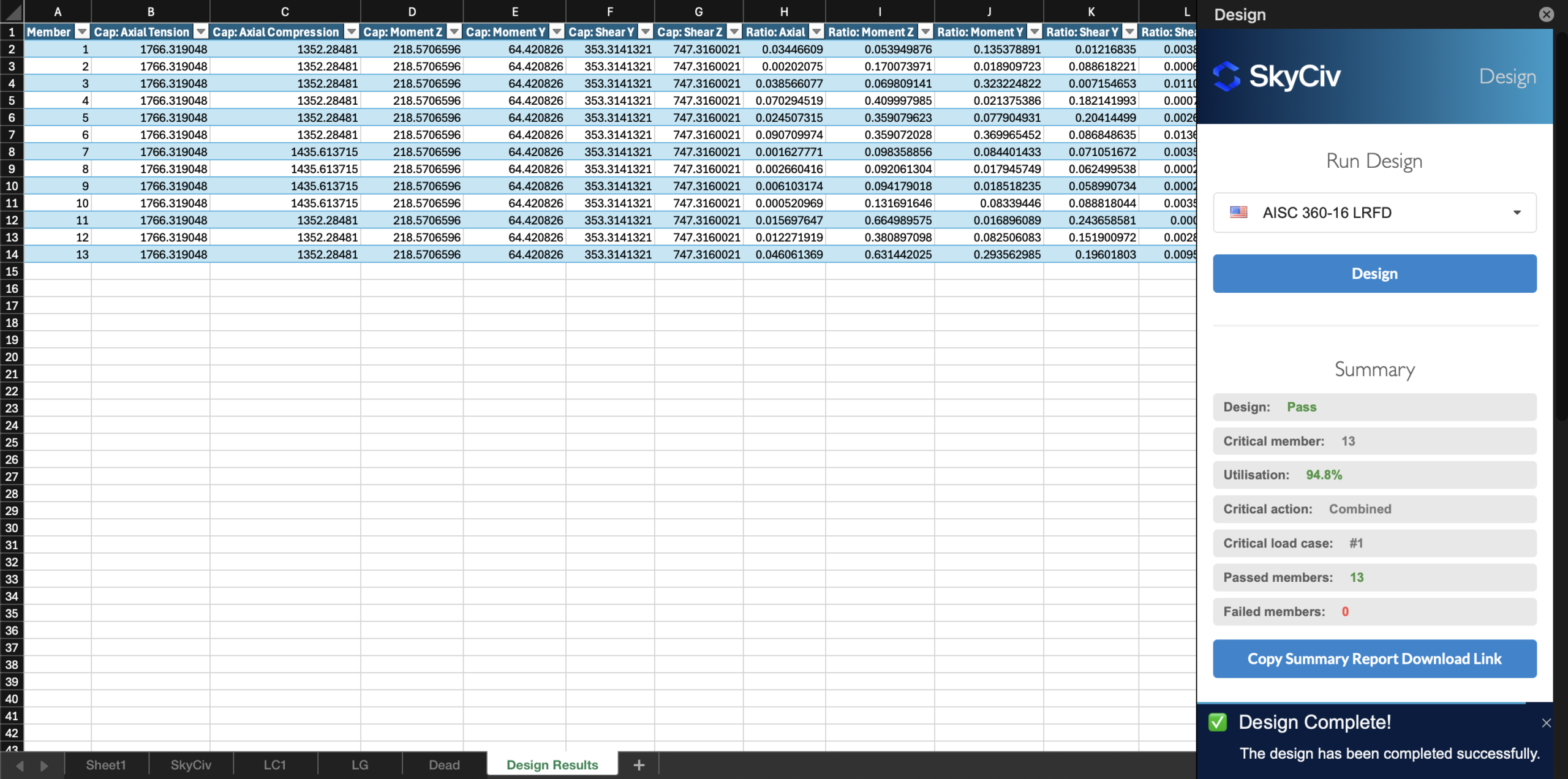

Depois de autenticado usando a guia Configurações, você pode executar verificações de design na guia Design. Escolha o código de design correto para o seu modelo e clique em design. Depois de concluído, os resultados do projeto serão adicionados a uma nova planilha chamada “Resultados de Design”. O painel de tarefas Design fornecerá um resumo de todo o design e também uma seção para inspecionar rapidamente qualquer membro e até mesmo baixar um relatório de design para o membro. Usando o modelo da análise acima, a imagem a seguir é o resultado do Design. A AISC 360-16 LRFD o código foi selecionado porque o modelo foi criado usando seções AISC.

Atualmente, o plugin do Excel suporta as seguintes verificações de códigos de design:

• Aço: AISC 360-16 & 360-10 (ASD, LRFD), Eurocódigo 3 (EN 1993-1-1:2005), BS 5950-1:2000, AS 4100-1998 & 2020, NZS 3404-1997, CSA S16-14, É 800-2007 ONGs & É 800-1984 WSM
• Aço formado a frio: AISI S100-16 (ASD, LRFD, LSD), AISI S100-12 (ASD, LRFD), Eurocódigo 3 (EN 1993-1-3:2006), AS / NZS 4600-2005 & 2018
• Madeira: NDS 2018 (ASD, LRFD), AS 1720-2010

Design Rápido

Além dos recursos S3D, o plugin Excel também dá acesso a uma ampla gama de calculadoras de análise e projeto para vários códigos internacionais disponíveis no SkyCiv Quick Design sem grandes custos iniciais associados ao produto. Isso permite que você execute essas ferramentas em lote e conclua várias verificações de projeto em minutos. Observação: este recurso é independente do modelo estrutural S3D usado pelo resto do plugin.

Uma vez autenticado, você pode acessar esta ferramenta através da guia Quick Design. Lá, você pode selecionar a calculadora desejada e trazê-la para a pasta de trabalho usando o “Inserir tabela de entrada” botão, com a opção de escolher o sistema de unidades (se aplicável). Isso criará uma planilha chamada “Entrada rápida de design” com uma tabela onde as entradas da calculadora são as colunas e cada linha é uma entrada separada, semelhante ao “Execução em lote” recurso no site Quick Design. A tabela é criada com uma linha de exemplo; use o “Adicionar linha com padrões” botão para adicionar cada linha extra necessária. Tenha em mente que a pasta de trabalho lida com apenas uma calculadora por vez: inserindo outra calculadora, ou alterar o sistema de unidades após inseri-lo, substituirá a tabela existente, e quaisquer valores que você já tenha inserido serão perdidos.

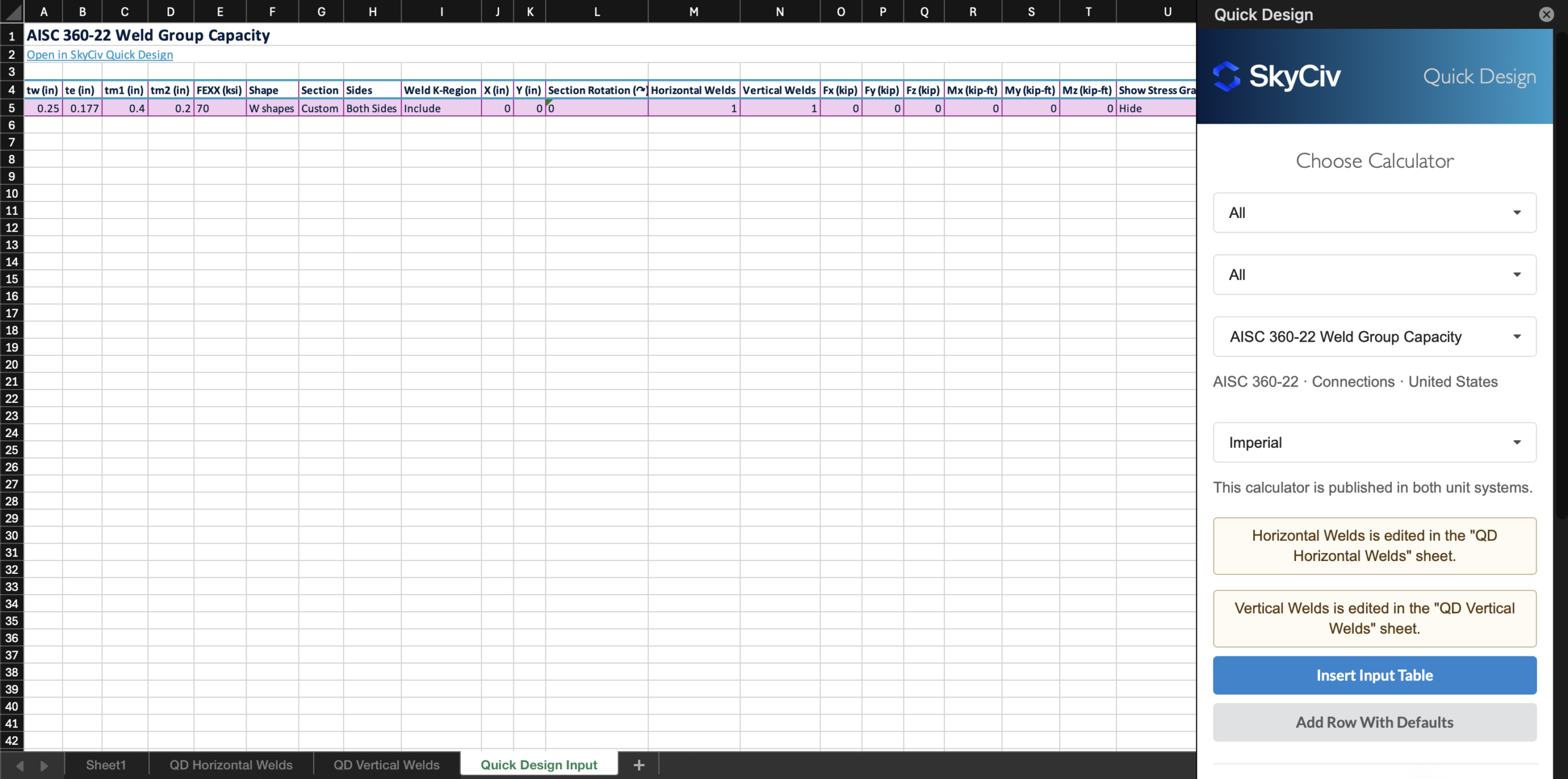

Vamos pegar o “AISC 360-22 Capacidade do grupo de solda” calculadora como exemplo. Quando sua tabela estiver inserida em unidades Imperiais, parece com isso:

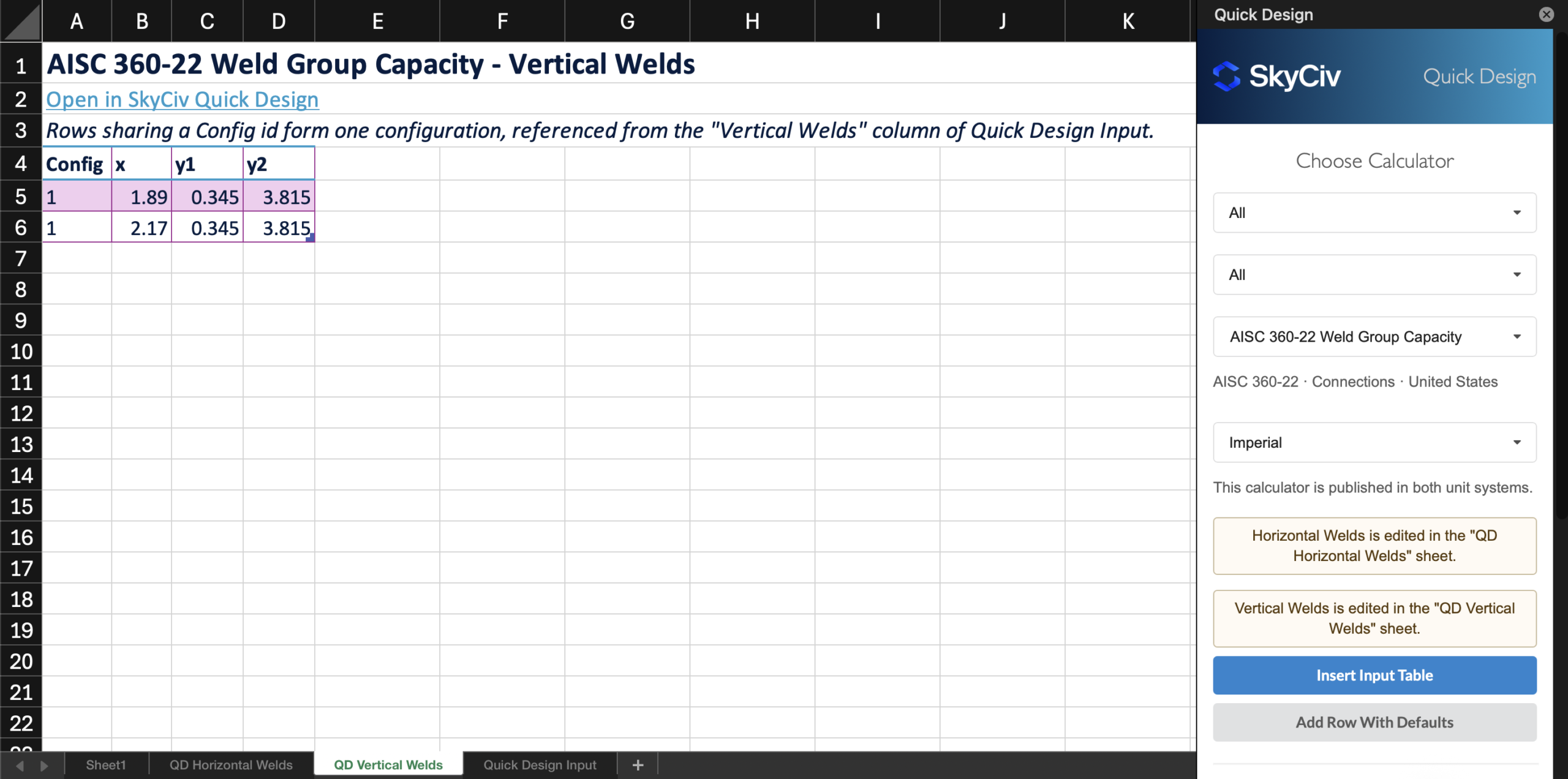

Observe que para calculadoras complexas como esta, que incluem tabelas como parte de suas entradas (ou seja,, subtabelas, que neste caso são “Soldas horizontais” e “Soldas Verticais”), uma planilha adicional é criada para cada subtabela, com “QD” como um prefixo. Estas tabelas incluem uma “Configuração” coluna usada para agrupar configurações. Por exemplo, na imagem, todas as linhas com um valor de 1 nesta coluna pertencem à mesma configuração de solda vertical, e assim por diante. A tabela principal em “Entrada rápida de design” inclui uma coluna para cada uma dessas subtabelas, onde você deve inserir o ID da configuração correspondente.

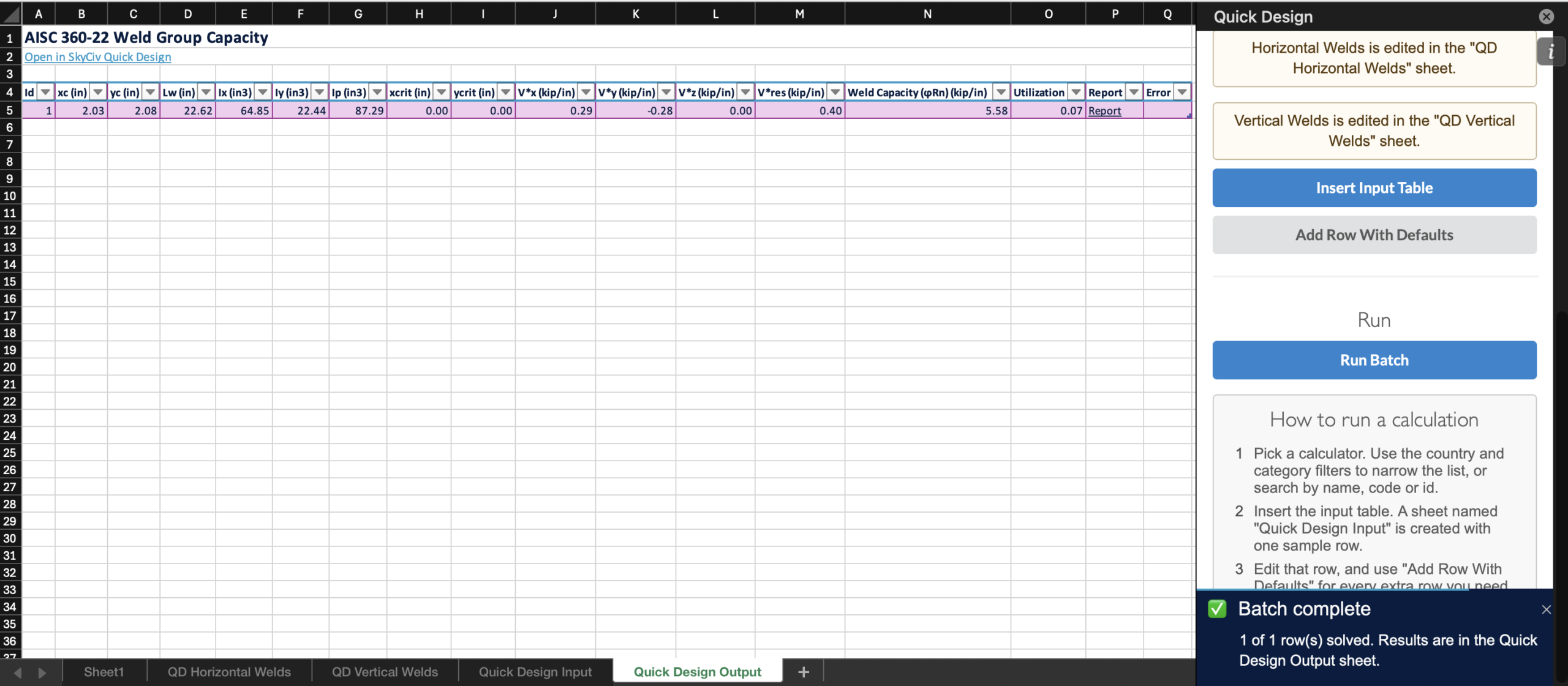

Depois que todas as entradas forem concluídas, você pode executá-los clicando no “Executar lote” botão. Isso criará uma nova planilha chamada “Saída rápida de design” com os resultados de cada linha, incluindo um link para o relatório de cálculo para cada entrada. Tenha em mente que esses links são temporários e vai parar de funcionar depois de algum tempo. Além disso, cada corrida substitui o “Saída rápida de design” Folha, então se você quiser manter os resultados anteriores, renomeie ou copie essa planilha antes de executar novamente.

Apoio, suporte

Precisa de ajuda ao longo do caminho? Sinta-se à vontade para nos enviar um e-mail para [email protected] ou através do nosso chat ao vivo, uma vez que você esteja logado na plataforma. Para obter informações sobre nossos termos e condições para este aplicativo, visite nosso Termos e Condições página.
