So importieren Sie eine DWG-Datei in SkyCiv

So importieren Sie eine DWG-Datei in eine Strukturanalysesoftware

DWG ist sehr verbreitet binär Zeichnungsdateiformat von Autodesk. Es handelt sich um ein Dateiformat, das von Analysesoftware nur schwer verarbeitet werden kann, Angesichts der Tatsache, dass die Daten sehr unterschiedlich sind. DWG-Dateien enthalten Informationen zu Linien, Punkte und Text – wohingegen Analysesoftware in erster Linie Strukturelemente benötigt, Abschnitts- und Knoteninformationen, um eine ordnungsgemäße Finite-Elemente-Analyse durchzuführen.

Jedoch, ausgehend von einer 2D-Zeichnung (im DWG-Format) zu einem Analysemodell ist ein sehr häufiger Prozess für Bauingenieure, Deshalb hat SkyCiv einige Funktionen entwickelt, die Ingenieuren dabei helfen, in wenigen einfachen Schritten von DWG zur Analyse zu gelangen. In diesem Ratgeber, we’ll walk you through how you can import DWG models into SkyCiv Structural 3D. Hinweis: Sie benötigen Zugriff auf SkyCiv Professional, um diese Funktion nutzen zu können.

Schritt 1: Importieren Sie Ihre DWG-Datei

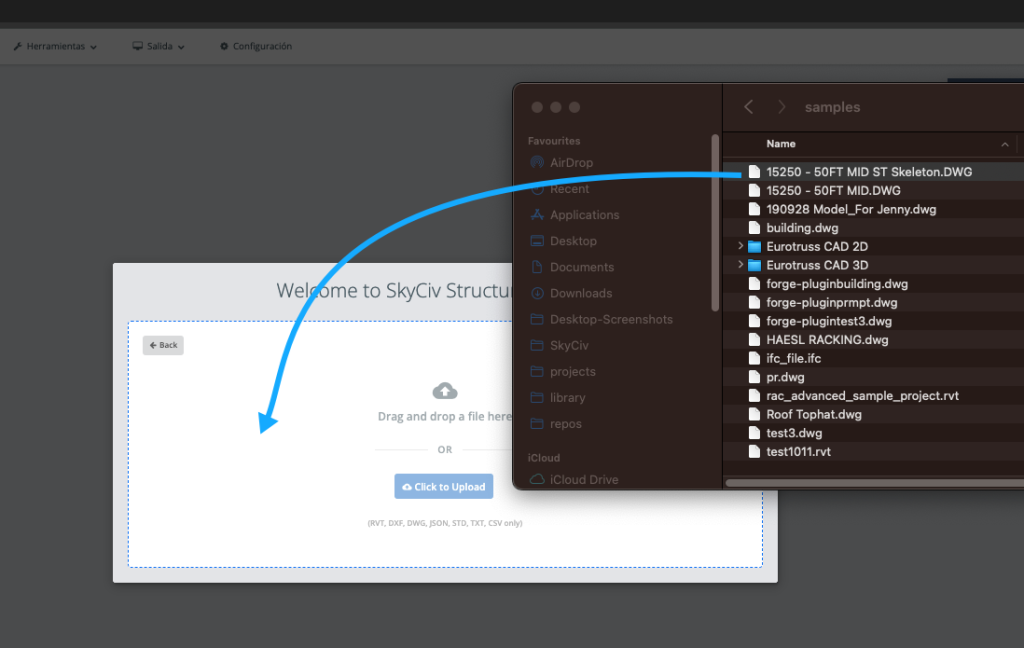

You can do this by clicking Datei – Importieren – DWG oder indem Sie Ihre DWG-Datei einfach per Drag & Drop in die Software ziehen:

Während dieses Prozesses, SkyCiv will upload your file and process it using Autodesks’s Forge API. Dies kann eine Minute dauern, während Ihre Datei gelesen und verarbeitet wird, um den Schritt vorzubereiten 2.

Schritt 2: Starten Sie das SkyCiv Tracing Tool

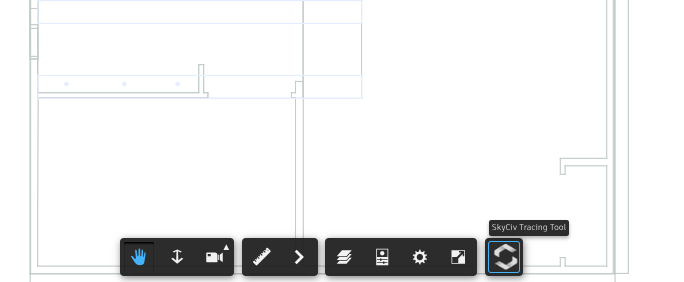

Sobald Ihre DWG-Datei angezeigt wird, you’ll also see a bottom toolbar which shows the SkyCiv logo:

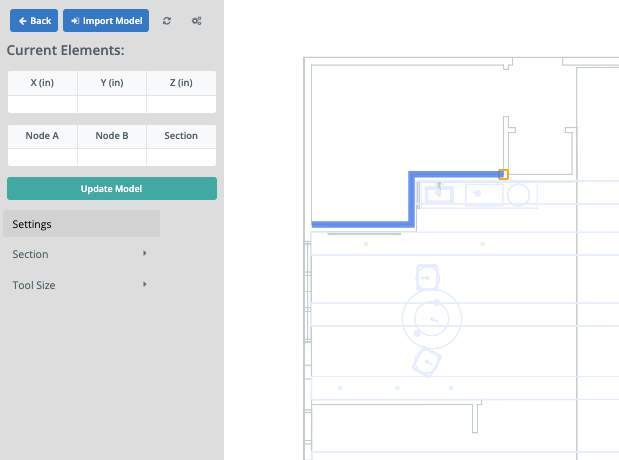

Sobald Sie darauf klicken, you’ll see a left panel appear and the cursor tool will change to a markup tool. Sie können nun mit der Markierung Ihres Modells beginnen, indem Sie die Linien ausrichten:

It’s helpful to know the following shortcuts:

  • Doppelklicken Sie, um das Element zu beenden
  • Esc Mit der Taste wird das Mitglied gekündigt
  • Sobald ein Mitglied hinzugefügt wird, you can click to select and then hit Löschen zu entfernen
  • Wenn die Zeichenlinien zu fein sind, you can change the Werkzeuggröße um die Visualisierung Ihrer verfolgten Elemente zu erleichtern
  • Ändern Sie die Abschnitts-ID-Nummern, um weitere Abschnitte hinzuzufügen (die in verschiedenen Farben erscheinen)
  • Scrollen Sie mit der Maus hinein oder heraus, um hineinzuzoomen, Dies erleichtert den Rückverfolgungsprozess

Schritt 3: Extrahieren Sie Daten aus der Zeichnung in eine Tabelle

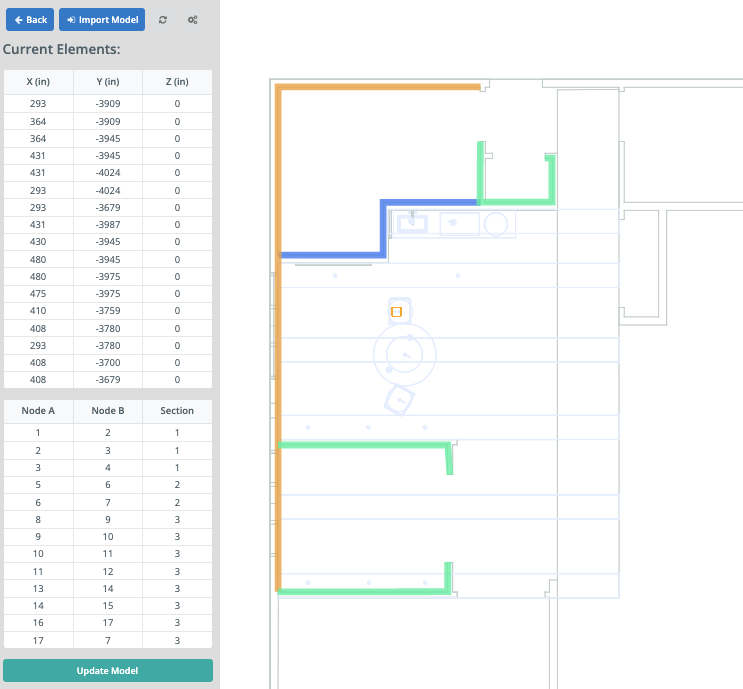

Your current members and nodes will appear on the left tables under Current Elements. Um die Informationen aus Ihrem rechten Bereich abzurufen (die Zeichen-GUI) in diese Tabellen ein, simply click the teal Tabellen aktualisieren Taste. This will also handle duplicate nodes within some tolerance to ensure you’re importing accurate information.

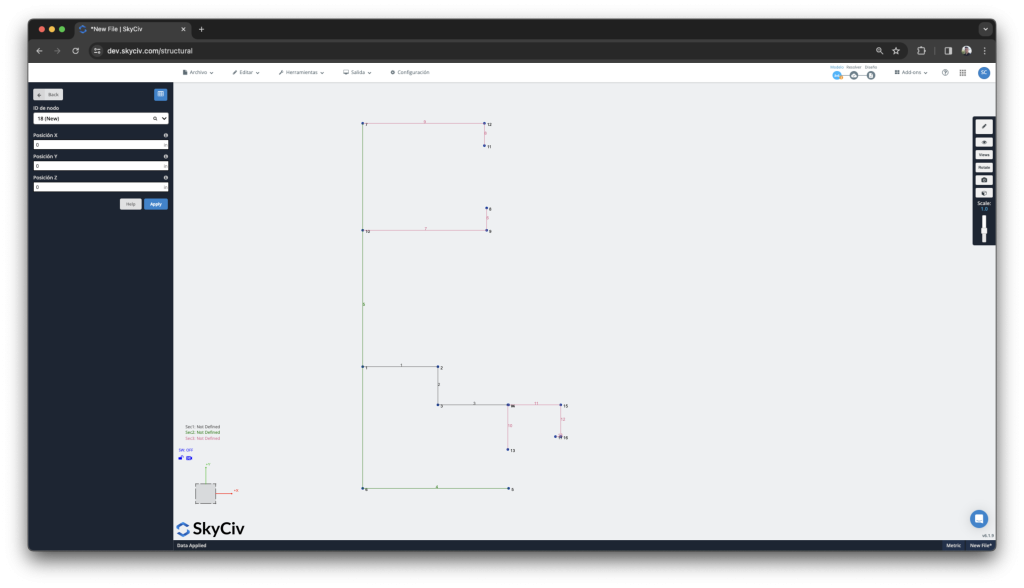

Once you’re happy with the data coming through on the tabes, click the blue Modell importieren um diese Elemente in strukturelles 3D zu bringen:

Ihr Modell wird nun mit den definierten Abschnitts-IDs importiert. Sie können nun mit der Definition der Querschnittseigenschaften beginnen, Aufbringen von Lasten und Festlegen von Randbedingungen. We also recommend running a quick Modell reparieren um zufällige oder falsche Elemente zu erfassen (Zum Beispiel zwei Mitglieder, die keine Verbindung herstellen, wenn sie wirklich nah sind).

Sie können auch durch Klicken zur Zeichnung zurückkehren Datei – Importieren – DWG wieder, Ihre Modell- und Linienelemente befinden sich genau dort, wo Sie sie verlassen haben!

Wir hoffen, dass Sie dadurch Zeit beim Übergang von Ihrer DWG-Datei zu Strukturanalysemodellen sparen!
