Überprüfen Sie die Ergebnisse Ihrer Strukturanalyse in Farbe

Nachdem eine Struktur gelöst wurde, Sie können die Elementergebnisse der Struktur in 3D mit Farbkonturen anzeigen. Klicken Sie einfach auf die 3D-Schaltfläche rechts, nachdem sich eine Struktur gelöst hat.

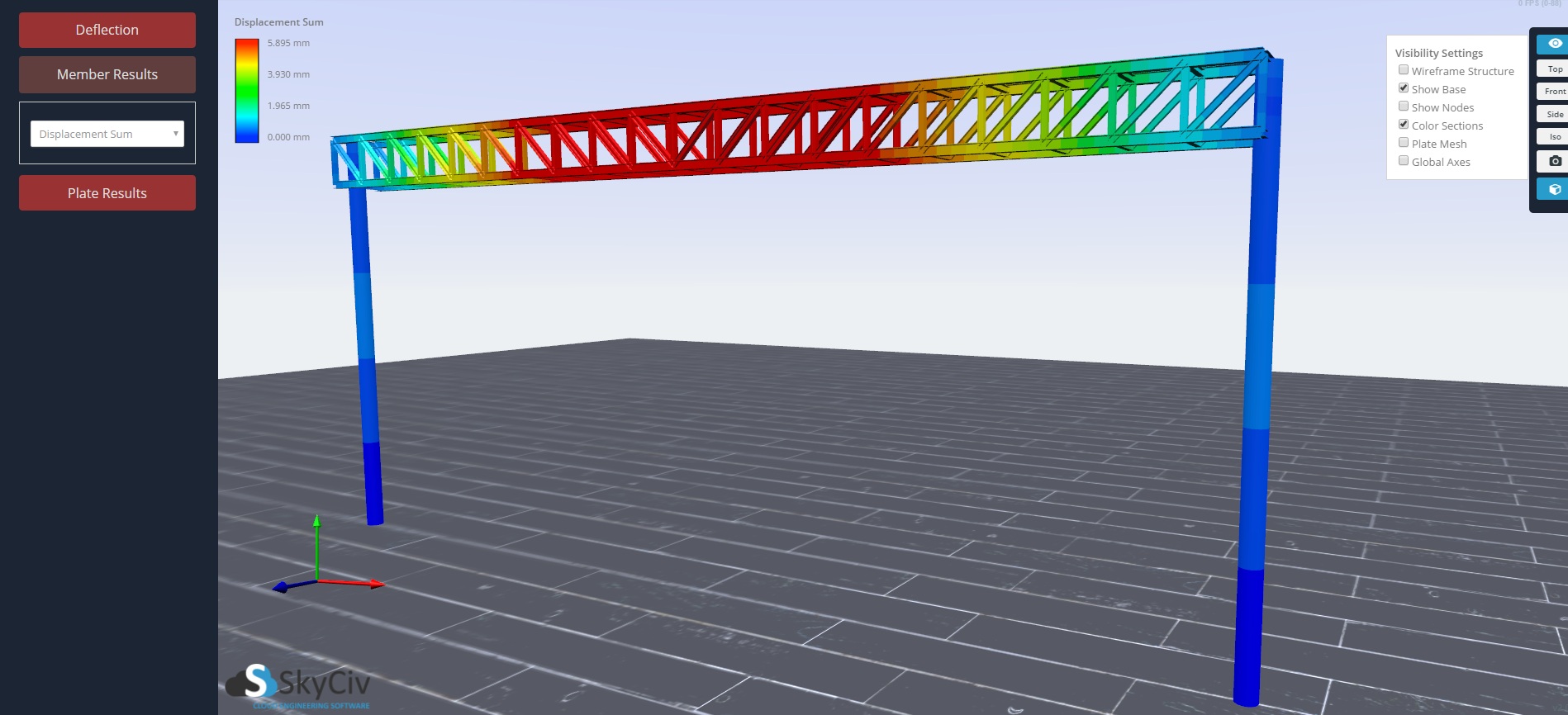

Mitgliederergebnisse

Anzeigen der 3D-gerenderten Ergebnisse für Mitgliederergebnisse, Klicken Sie einfach auf "Mitgliederergebnisse"’ Schaltfläche auf der linken Seite. In der Dropdown-Liste können Sie viele verschiedene Arten von Ergebnissen auswählen, die auf einer Farbskala visuell dargestellt werden. Rot zeigt die höchsten Ergebnisse an, während blau das niedrigste Ergebnis anzeigt.

Zu den Ergebnissen, die angezeigt werden können, gehören::

• Biegemoment Z.
• Biegemoment Y.
• Scherkraft Y.
• Scherkraft Z.
• Axialkraft
• Top Biegespannung Z.
• Top Biegespannung Y.
• Btm Biegespannung Z.
• Btm Biegespannung Y.
• Scherspannung Z.
• Scherspannung Y.
• Axiale Spannung
• Verschiebung X.
• Verschiebung Y.
• Verschiebung Z.
• Verschiebungssumme

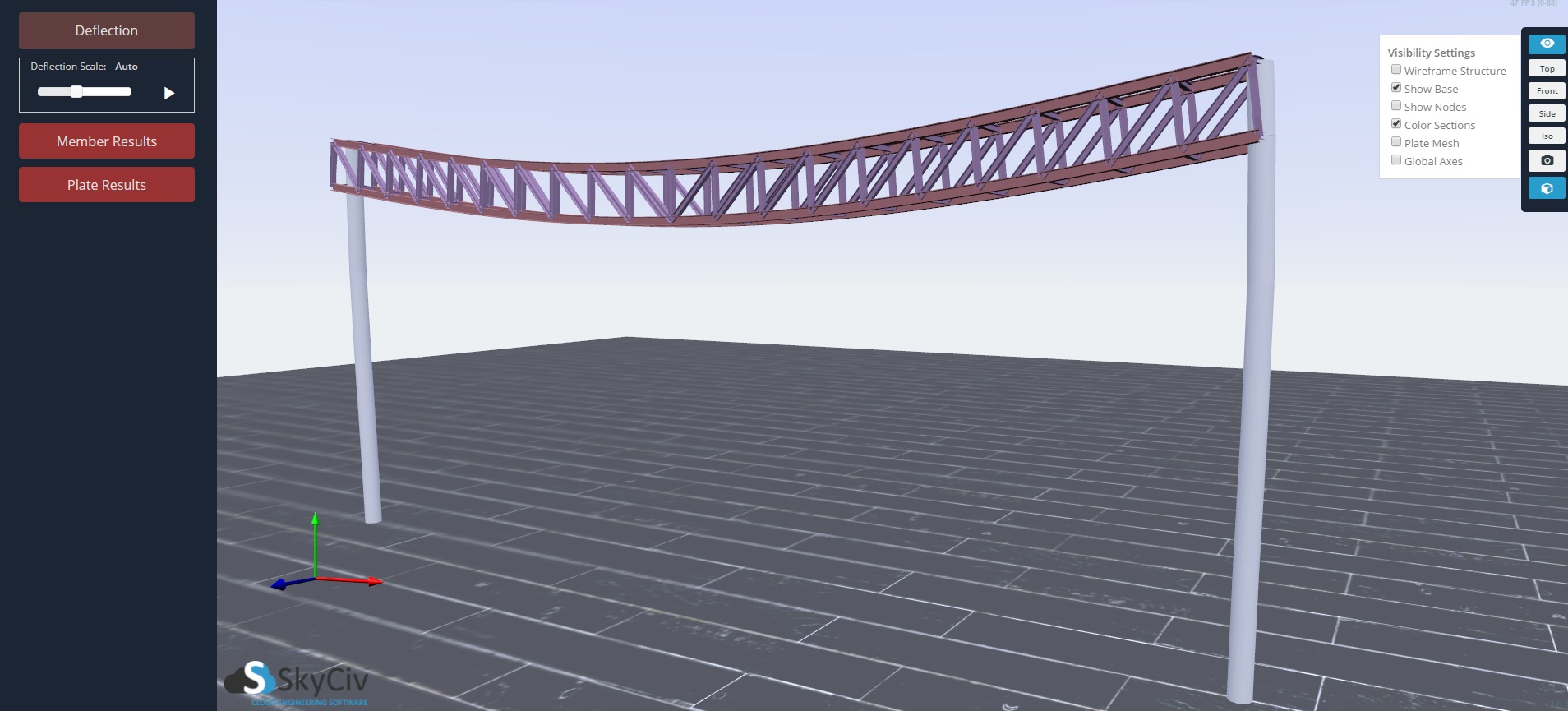

Ablenkungsergebnisse

Manchmal hilft es, die wahre und übertriebene abgelenkte Form Ihrer Struktur zu überprüfen, um die Stärke zu überprüfen, Steifheit, und Konnektivität Ihres Modells. Anzeigen der 3D-gerenderten Ergebnisse zur Ablenkung, Klicken Sie einfach auf "Ablenkung"’ Menüschaltfläche links. Mit dem Schieberegler können Sie die Auslenkung ausschalten, zeigen echte Auslenkung, eine übertriebene automatische Auslenkung, automatische Auslenkung x 2, automatische Auslenkung x 3, automatische Auslenkung x 5. Wenn Sie auf die Wiedergabetaste rechts klicken, Die Ablenkung wird zwischen allen Schieberegleroptionen animiert.

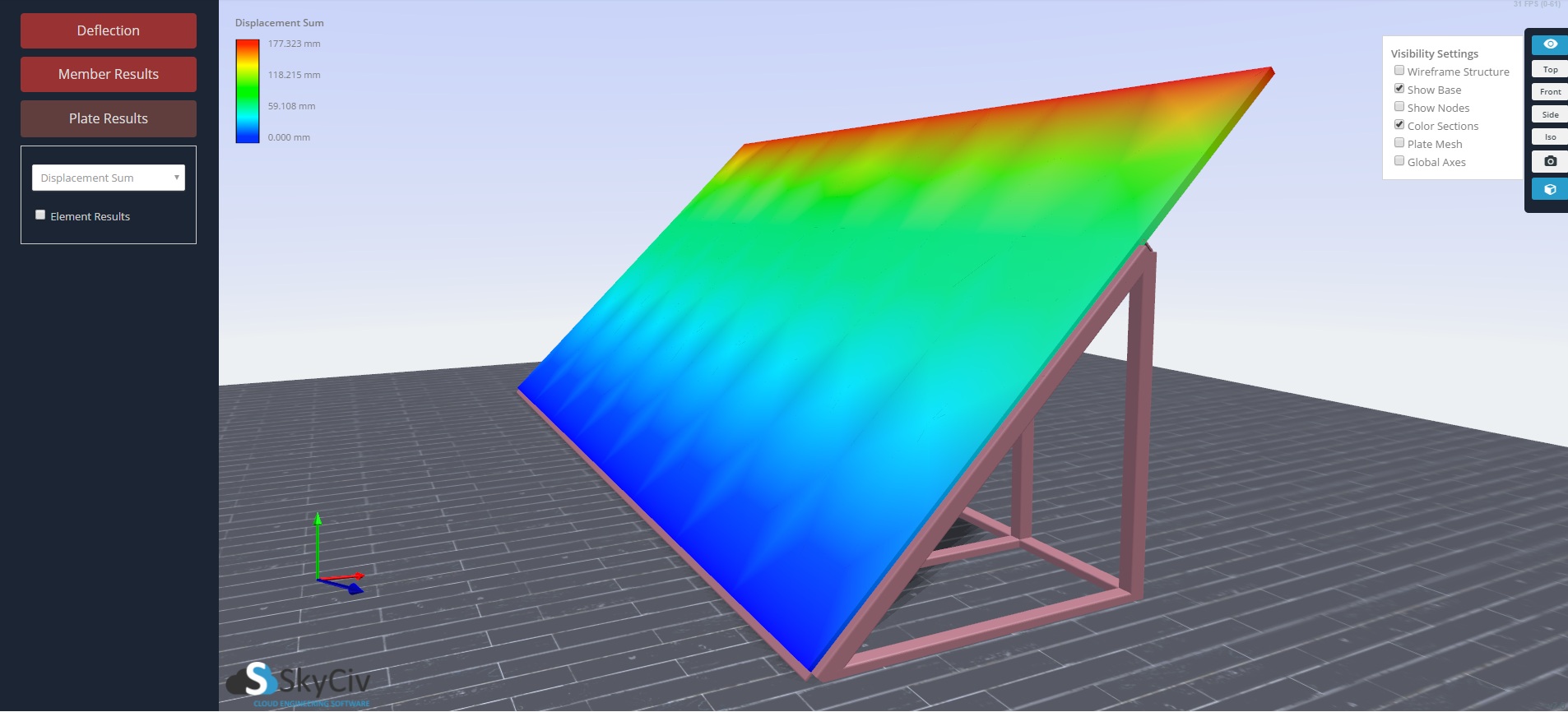

Plattenergebnisse

Anzeigen der 3D-gerenderten Ergebnisse für Plattenergebnisse, Klicken Sie einfach auf "Plattenergebnisse"’ Menüschaltfläche links. In der Dropdown-Liste können Sie viele verschiedene Arten von Ergebnissen auswählen, die auf einer Farbskala visuell dargestellt werden. Rot zeigt die höchsten Ergebnisse an, während blau das niedrigste Ergebnis anzeigt.

Zu den Ergebnissen, die angezeigt werden können, gehören::

• Membrankraft X.
• Membrankraft Y.
• Membrankraft XY
• Scherkraft XY
• Scherkraft YZ
• Moment X.
• Moment Y.
• Moment XY
• Verschiebung X.
• Verschiebung Y.
• Verschiebung Z.
• Verschiebungssumme
• Direkte Belastung X.
• Direkte Belastung Y.
• Scherspannung XY
• Schubspannung XZ
• Schubspannung YZ
• Von Mises Stress
• Maximale Scherbeanspruchung (Tresca)
• Hauptstress
