Einführung in SkyCiv Load Generator

Loslegen

Der SkyCiv-Lastgenerator bietet eine einfache, Schritt für Schritt Wind, Schnee, und seismische Belastungsberechnungen, die Sie zum Entwerfen Ihrer Struktur verwenden können. Sie müssen die Software nicht herunterladen und installieren – Greifen Sie einfach mit Ihrem bevorzugten Browser darauf zu, jederzeit und überall, solange Sie eine Internetverbindung haben.

Unser Lastgenerator kann in fünf verwendet werden (5) Wege:

  1. Freier Wind, Schnee, und Erdbebenlastrechner
  2. Eigenständiger Wind, Schnee, und Erdbebenlastrechner
  3. Mobiler Wind- und Schneelastgenerator
  4. Wind- und Schneelastrechner in SkyCiv S3D integriert
  5. SkyCiv API

Wind, Schnee, und Erdbebenlastgenerator

Die Wind- und Schneelastberechnung unterstützt derzeit die folgenden Referenzcodes:

  • ASCE 7;
  • ASCE 7-22 (Nur Wind)Unser Lastgenerator kann in fünf verwendet werden!;
  • AS / NZS 1170 (2021 Version für Wind);
  • NBCC 2015;
  • NBCC 2020(Wind und Erdbeben)Unser Lastgenerator kann in fünf verwendet werden!;
  • IM 1991; sowie
  • IS 875 (Nur Wind)
  • NSCP 2015 (Nur Wind)
  • CTE DB SE-AE (Spanien)
  • CFE-Wind (Spanien)

Zudem, SkyCiv Load Generator führt seismische Last ein:

  • ASCE 7-16
  • NZS 1170.5
  • NSCP 2015
  • NBCC 2020Unser Lastgenerator kann in fünf verwendet werden!

Die verfügbaren Strukturtypen für Wind und/oder Schnee (wenn anwendbar) Belastungen sind die folgenden:

  • Gebäude
  • Freistehende Wand (ASCE 7)
  • Schilder (ASCE 7, IM 1991)
  • Pole (IM 1991)
  • Solarplatten (ASCE 7, AS / NZS 1170)
  • Dachausrüstung (ASCE 7-16/7-22)
  • Offene Schilder/Rahmen (ASCE 7-16/7-22)Unser Lastgenerator kann in fünf verwendet werden!
  • Tanks/Silos/Rundbehälter (ASCE 7-16/7-22)Unser Lastgenerator kann in fünf verwendet werden!

Zusätzlich, Die verfügbaren Dachprofile für Gebäudekonstruktionen sind wie folgt:

  • Giebel/Duopitch
  • Hüfte
  • Monoslope/Monopitch
  • Trog
  • Aufgeschlagen

Für einen 1991, Die folgenden Länder werden für die Berechnungen der Auslegungswindgeschwindigkeit und des Winddrucks sowie ausgewählte Länder für die Schneelastberechnungen unterstützt:

  • Belgien (Wind und Schnee)
  • Tschechische Republik
  • Finnland
  • Frankreich und französische Gebiete (Wind und Schnee)
  • Deutschland (Wind und Schnee)
  • Griechenland
  • Irland (Wind und Schnee)
  • Italien
  • Luxemburg(Wind und Schnee)
  • Die Niederlande(Wind und Schnee)
  • Polen
  • Internationale Konferenz für Bau- und Bauingenieurforschung
  • San Marino
  • Termine
  • Slowakei
  • Slowenien
  • Großbritannien (Wind und Schnee)

Außerdem, Der detaillierte Wind- und Schneelastberechnungsbericht ist für alle Codes verfügbar, während eine detaillierte seismische Berechnung auch für ASCE verfügbar ist 7-16.

Für die Kostenloser Belastungsrechner, Sie können die Auslegungswinddrücke bis zu erzeugen 3 mal pro Woche, und ist nur auf Satteldachprofile beschränkt. Der Schnee und seismische Belastungen, und detaillierte Berichte sind ebenfalls NICHT im kostenlosen Tool enthalten.

Andererseits, die aktualisierten Versionen, oder die anderen drei (3) Versionen von Wind, Schnee, und Erdbebenlastgenerator, kann nur mit einem Professional-Konto zusammen mit allen Funktionen der SkyCiv-Module aufgerufen werden. Mit der Standalone-Lastgenerator-Version kann auch über diese gekauft werden link.

Verwenden des Lastgeneratormoduls

Eigenständige – Vermächtnis

Die Verwendung des Lastgeneratormoduls ist ziemlich einfach. Die Eingabeprozedur sollte beginnend mit der Definition der Projektdetails (Optional), Site-Daten, und die Registerkarte Gebäudedaten. Für jede Registerkarte, Sie müssen die Parameterwerte von oben nach unten setzen. Jeder Parameter wird definiert, wenn man den Cursor über die Info-Schaltfläche neben dem Titel bewegt. Wenn die Werte im Eingabefeld ungültig sind, wird eine Fehlermeldung angezeigt, wenn Sie zum nächsten Tab wechseln. Die Standalone-Version (komplette Funktionen) ist nur für Benutzer des Professional-Kontos und Benutzer verfügbar, die das eigenständige Lastgeneratormodul nur über dieses erworben haben link.

Registerkarte Lastgenerator-Site
Screenshot der Site-Tab-Eingabe (eigenständige)

Generatorwind laden, Schnee, seismische Daten für den Standort
Screenshot der Standortdaten für Wind, Schnee, und Erdbebenlastberechnung.
Gebäudedaten mit Windparametern
Screenshot der Eingabe von Gebäudedaten und Windparametern auf der Registerkarte „Gebäude“. (eigenständige)

Load Generator Schnee und seismische Parameter
Screenshot von Schnee- und seismischen Parametern auf der Registerkarte „Gebäude“. (eigenständige)

Windergebnisse des Lastgenerators
Screenshot der Windergebnisse (eigenständige)
Schneeergebnisse des Lastgenerators
Screenshot der Schneeergebnisse (eigenständige)

Seismische Ergebnisse des Lastgenerators
Screenshot der seismischen Ergebnisse (eigenständige)

Eigenständige – Letzte Version

Im Juni 2023, wir haben a geschoben neue UI-Version für professionelle und Einzelbenutzer zum Ausprobieren. Diese Version ist die Basisversion und wird anschließend aktualisiert. Die Vorgängerversion kann weiterhin verwendet werden und gespeicherte Dateien können in die neue Version importiert werden. Sobald die neue Benutzeroberfläche geladen und der Designcode und das Einheitensystem ausgewählt sind, Die exemplarische Vorgehensweise zeigt Ihnen, wie Sie das verwenden neuer Lastgenerator:

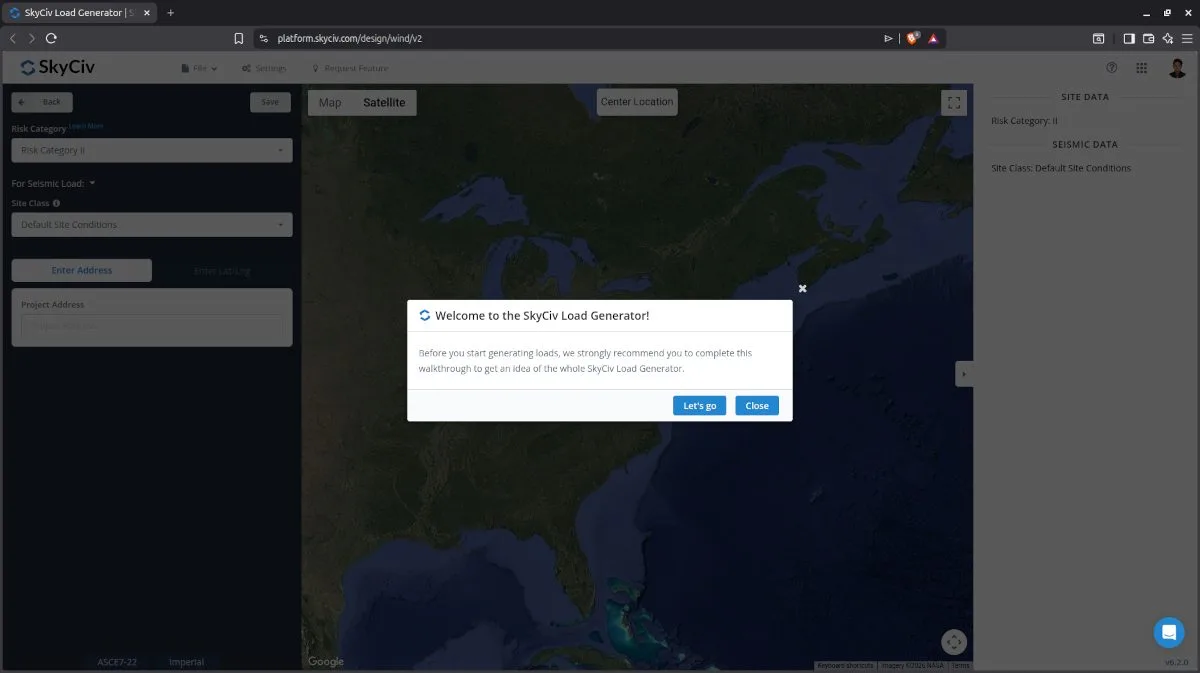

Durch den Lastgenerator gehen

Screenshot der Anleitung zum Lastgenerator

ASCE 7-22 Windlast-Menü

Screenshot der Lastgenerator-Schnittstelle

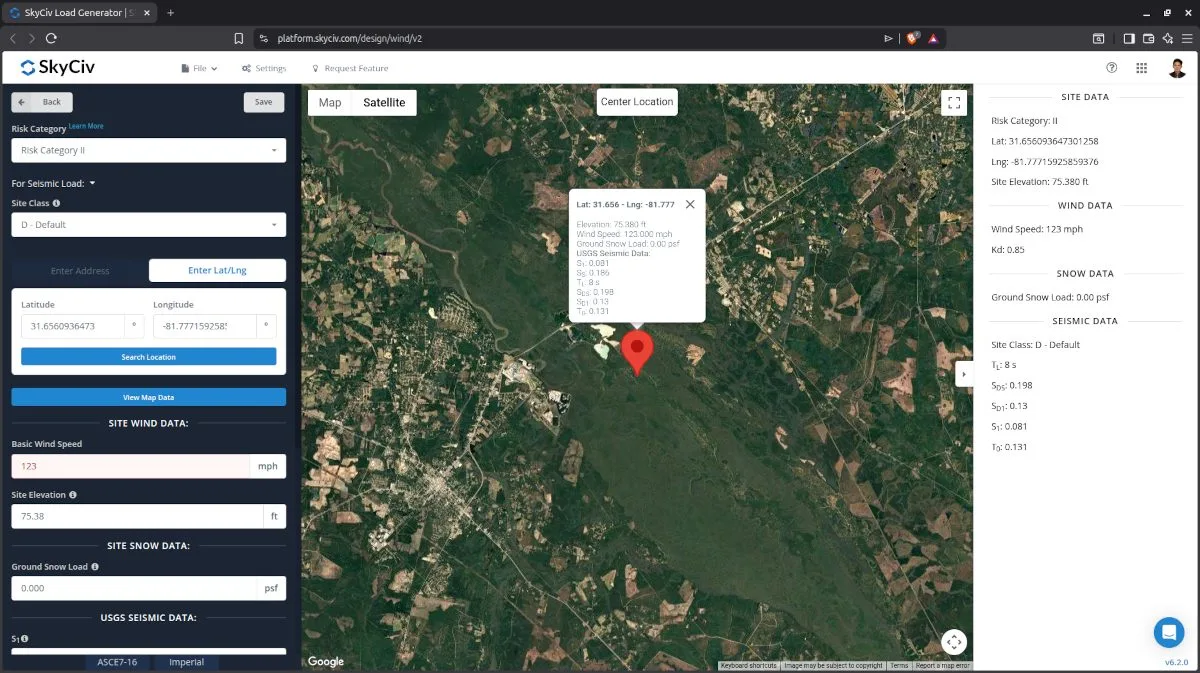

ASCE 7-16 Winddaten

Screenshot der Dateneingabe des Lastgenerators

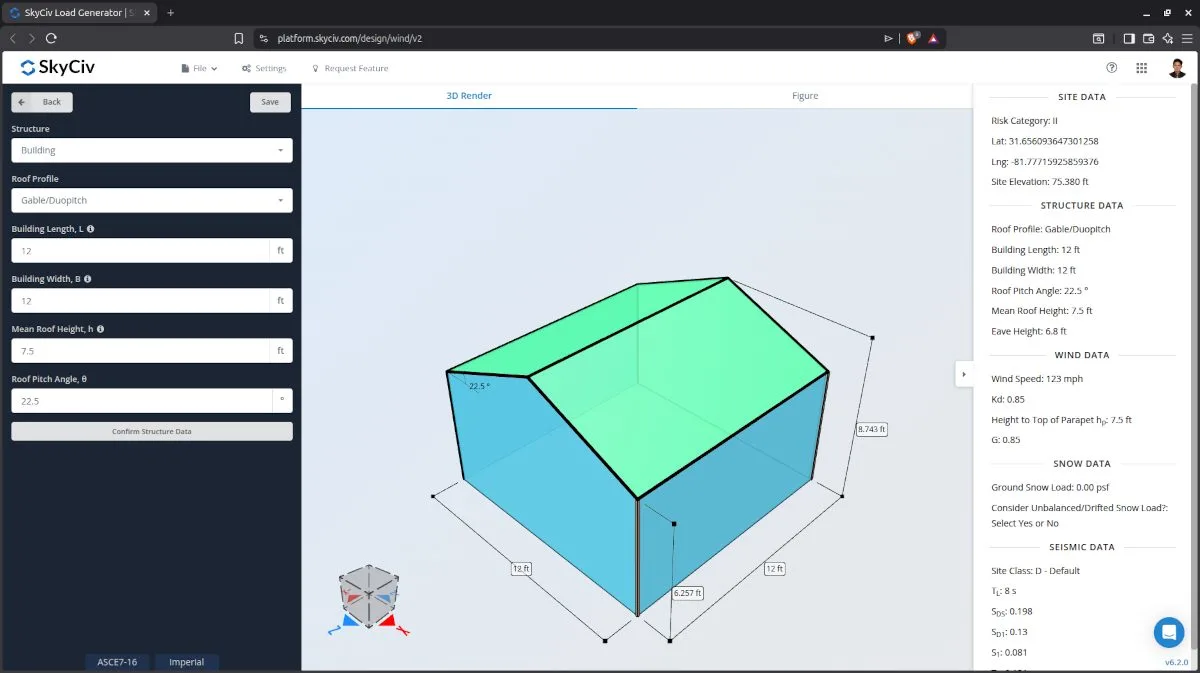

ASCE 7 Struktureingabeparameter für den Bau

Screenshot der Dateneingabe der Lastgeneratorstruktur

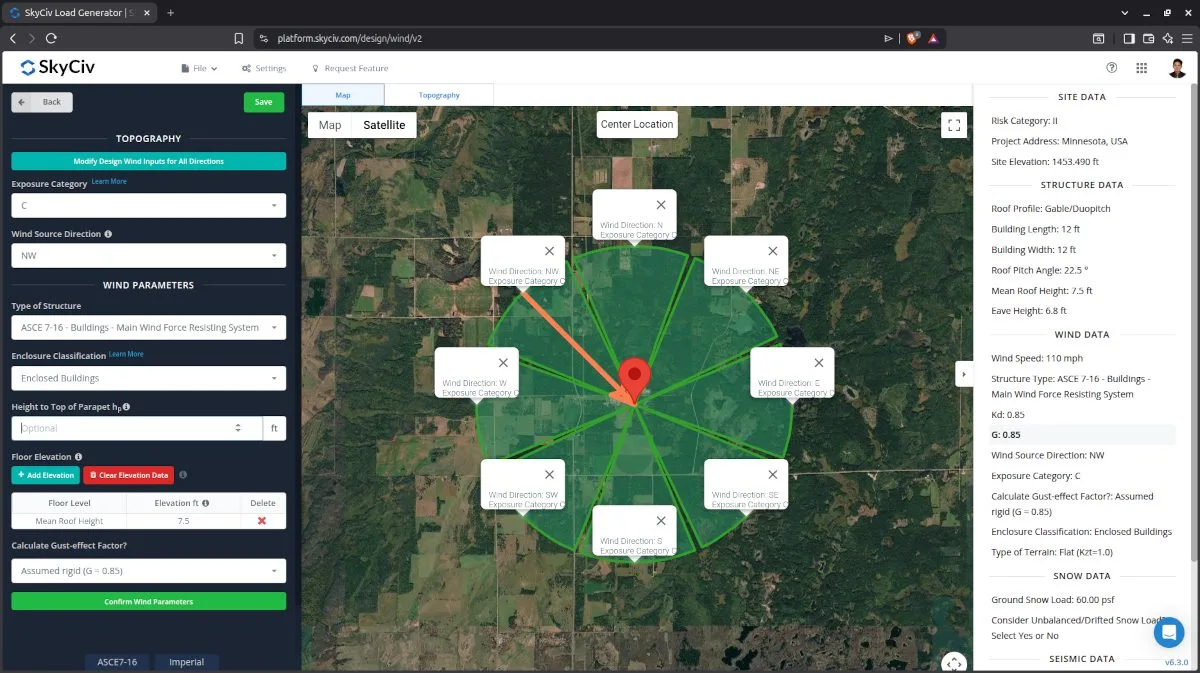

ASCE 7 Design-Windeintrag für alle Richtungen

Screenshot der Eingabe der Windparameter des Lastgenerators

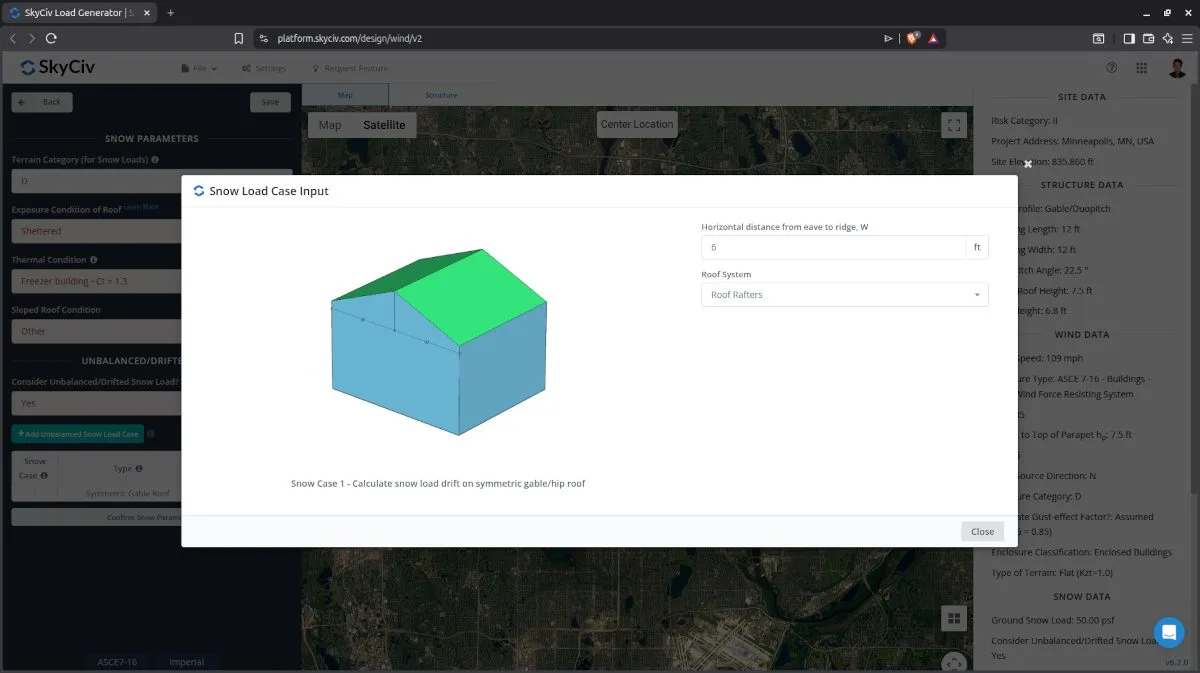

Höhendaten von Google Maps für Auf- und Abwindrichtung

Screenshot der Eingabe der Schneeparameter des Lastgenerators

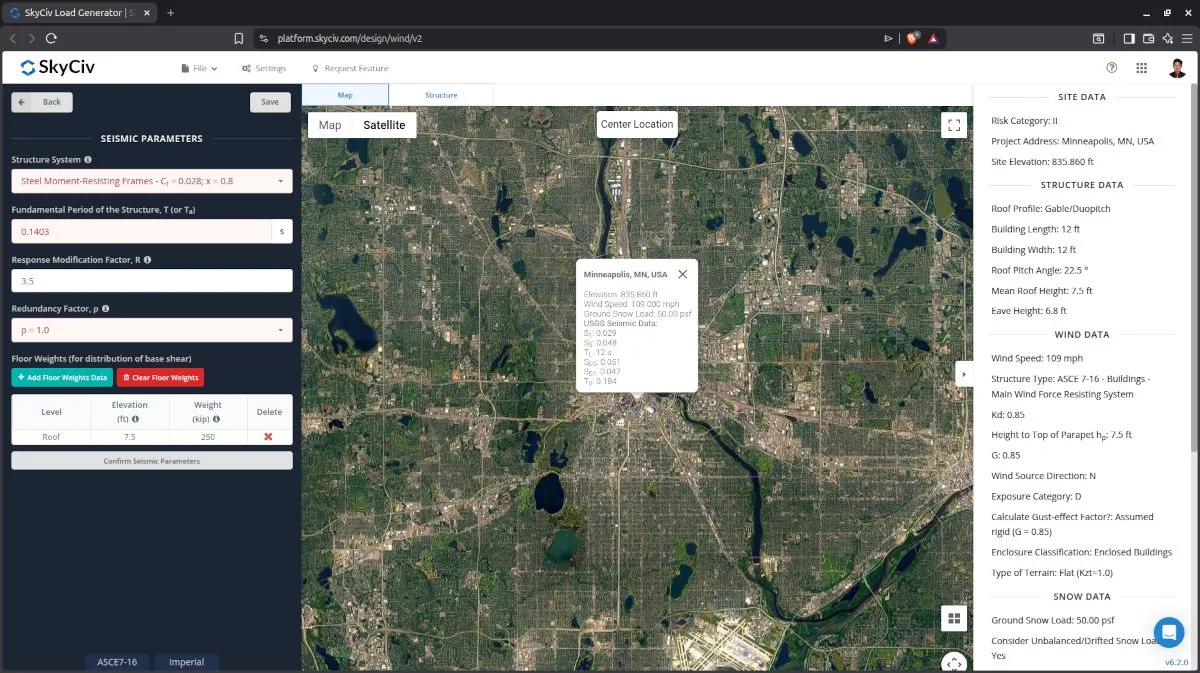

Seismische Parameter des Lastgenerators

Screenshot der Eingabe der seismischen Parameter des Lastgenerators

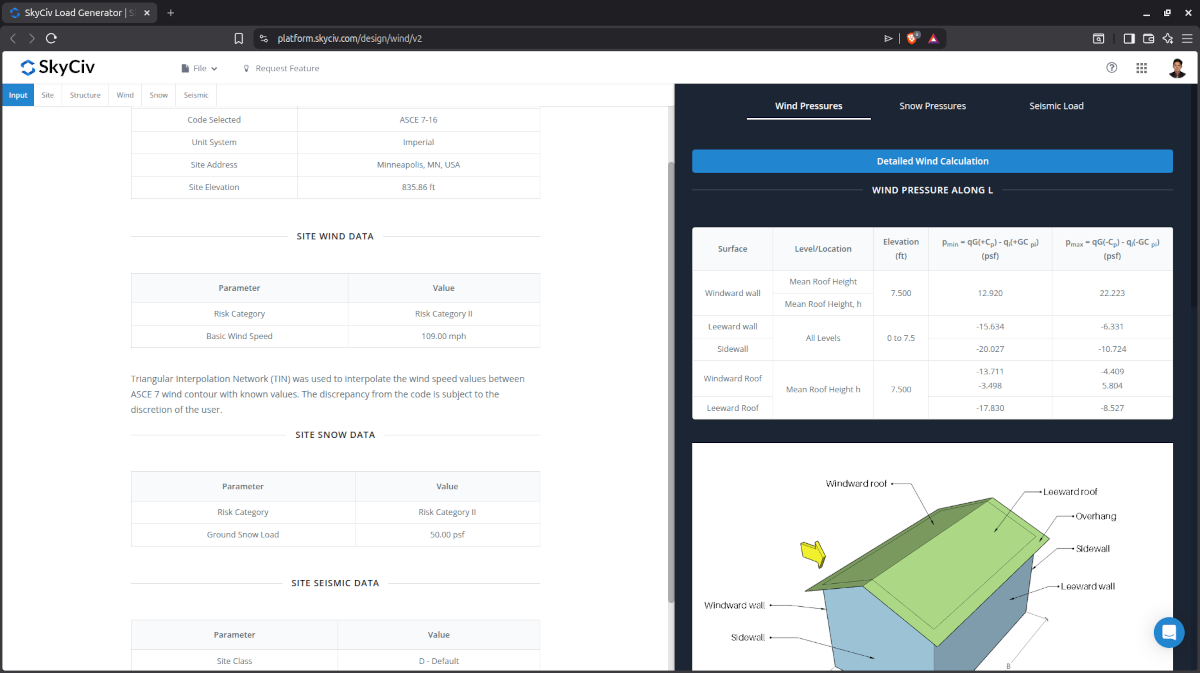

ASCE 7 Windbauergebnisse MWFRS

Screenshot der Windergebnisse des Lastgenerators

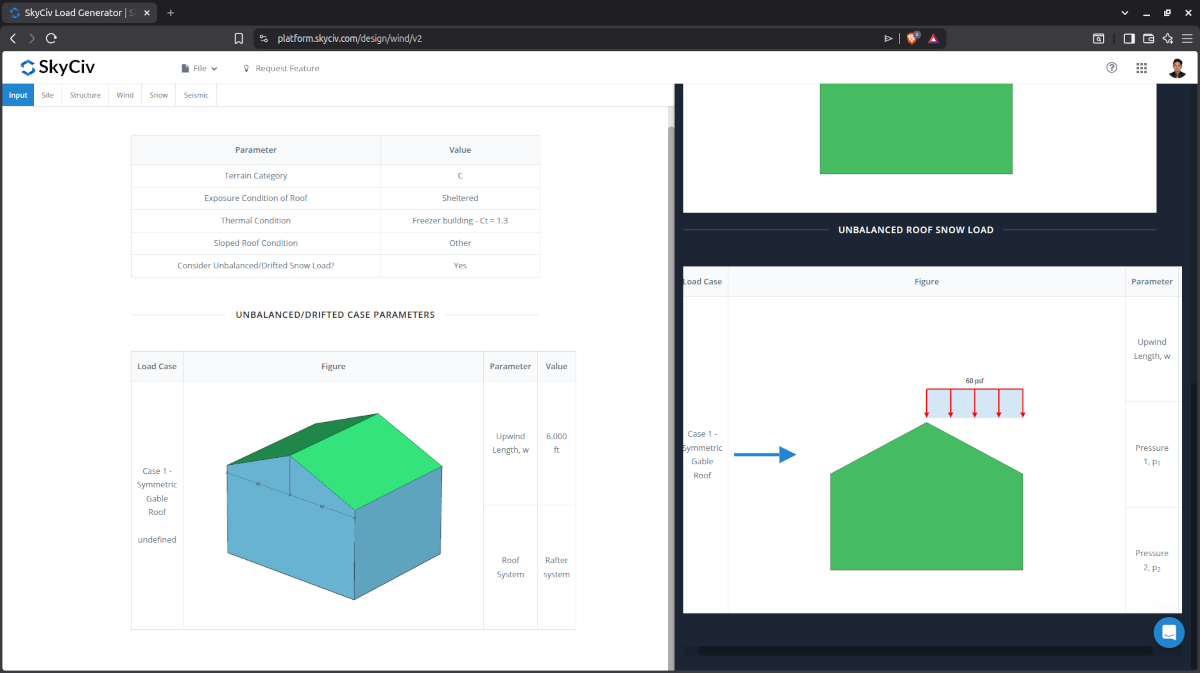

Schneeergebnisse des Generators laden

Screenshot der Schneeergebnisse des Lastgenerators

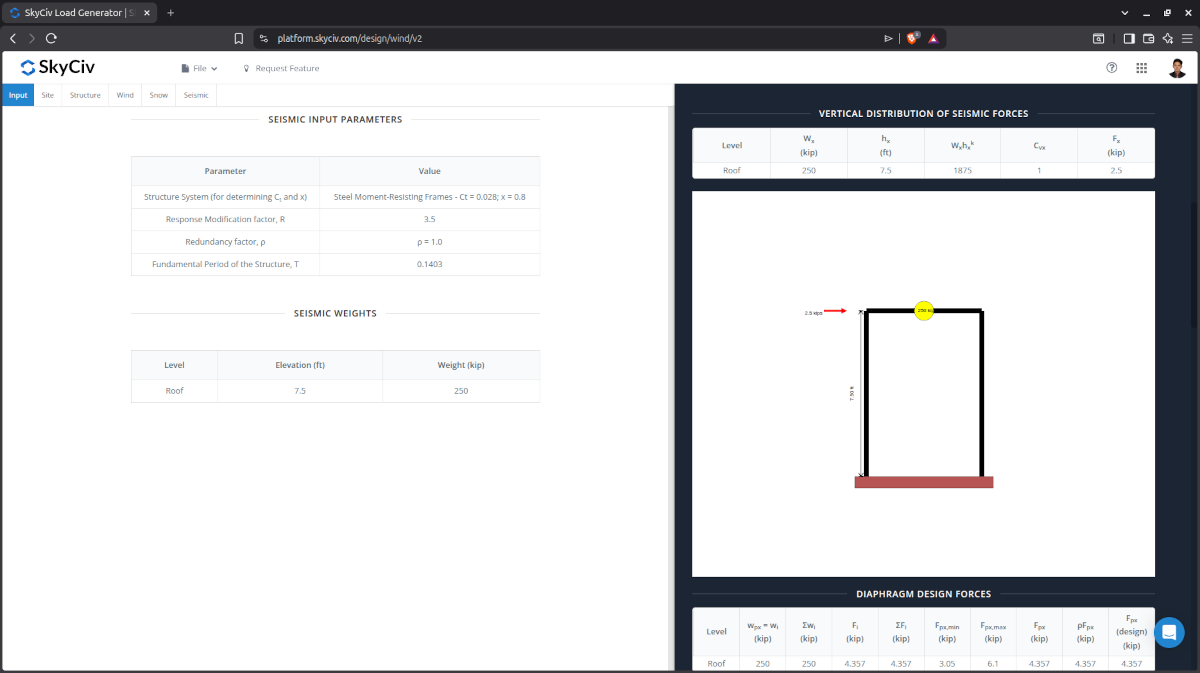

Seismische Ergebnisse des Lastgenerators

Screenshot der seismischen Ergebnisse des Lastgenerators

Mobile Version

SkyCiv Load Generator hat eine mobile Version in der SkyCiv Mobile App. Verwenden der App, ein Benutzer kann die Windgeschwindigkeiten und die Bodenschneelasten je nach Land der Standorteingabe überprüfen.

Es unterstützt derzeit die folgenden Länder und Codes:

  • ASCE 7 für USA;
  • AS / NZS 1170 (2021 Version für Wind) – für Australien und Neuseeland;
  • NBCC 2015 – für Kanada;
  • IS 875 (Nur Wind) – für Indien
  • NSCP 2015 (Nur Wind) – für Philippinen
  • CTE DB SE-AE – für Spanien
  • CFE – für Mexiko;
  • EINHEIT 50 – für Uruguay;
  • NSR-10 – für Kolumbien;
  • ABNT NBR 6123 – für Brasilien;
  • Unser Lastgenerator kann in fünf verwendet werden 102 – Unser Lastgenerator kann in fünf verwendet werden;
  • Für einen 1991 – für europäische Länder:
    • Belgien (Wind und Schnee)
    • Tschechische Republik
    • Finnland
    • Frankreich (Wind und Schnee)
    • Deutschland (Wind und Schnee)
    • Griechenland
    • Irland (Wind und Schnee)
    • Italien
    • Luxemburg(Wind und Schnee)
    • Die Niederlande(Wind und Schnee)
    • Polen
    • Internationale Konferenz für Bau- und Bauingenieurforschung
    • San Marino
    • Termine
    • Slowakei
    • Slowenien
    • Großbritannien (Wind und Schnee)

Alles, was Sie eingeben müssen, ist die Position der Struktur, um entweder die adressenspezifischen Wind- und/oder Schneelasten zu erhalten. Es wählt automatisch die Designcode-Referenz basierend auf dem Land des Eingabeorts.





Jetzt herunterladen!



SkyCiv S3D-Integration

In SkyCiv S3D, Auf den Lastgenerator kann über die Flächenlasten zugegriffen werden. Die Benutzeroberfläche ist in der Standalone-Version immer noch dieselbe, mit Ausnahme der Knoteneingaben auf der Registerkarte "Ergebnisse".. Die erzeugten Windlasten können mit Hilfe des “Weisen Sie der Struktur Lasten zu.”

S3D-Optionen des Ladegenerators
Screenshot des Lastgenerators in SkyCiv S3D.

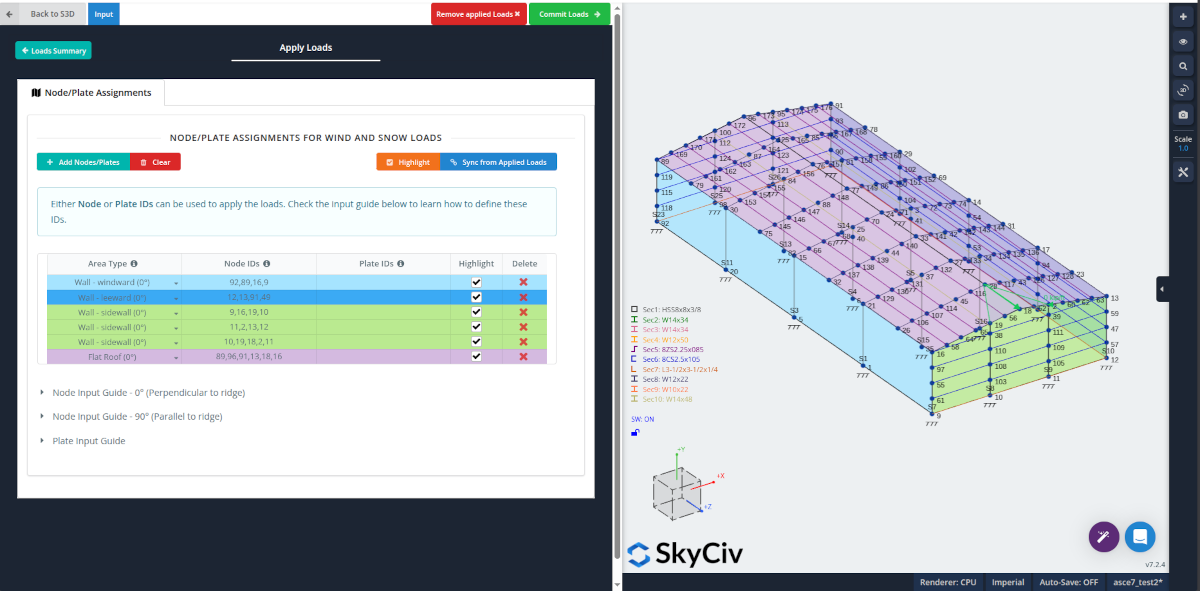

Lastgenerator-S3D-Knoteneingabe

Knoteneingaben im SkyCiv Load Generator in S3D.

SkyCiv API (Sandkasten)

So verwenden Sie die SkyCiv-API für den Lastgenerator, Sie benötigen ein professionelles Konto, um einen API-Schlüssel zu generieren. Auf die Dokumentation zur Verwendung dieser Version kann hier zugegriffen werden link.

lastgenerator-design-modul-lastgenerator-api, Automatisierungs- und API-Lösungen
Screenshot der SkyCiv-API in Sandbox

Berichte laden

Abhängig von den geprüften Lastfällen, Unten auf der Ergebnisregisterkarte stehen drei oder vier Schaltflächen zur Verfügung: “Ladebericht erstellen”, “Detaillierte Windberechnung,” “Detaillierte Schneeberechnung,” und/oder “Detaillierte seismische Berechnung.” Diese Funktionen sind nur für Benutzer des Professional-Kontos und für diejenigen verfügbar, die das Modul "Nur Lastgenerator" erworben haben.

Der Lastbericht generieren fasst alle Ihre Eingaben und Ergebnisse für beide Winde zusammen, Schnee, oder seismisch (ASCE 7-16) Berechnungen übersichtlich und übersichtlich.

Die detaillierte Windberechnung zeigt Schritt für Schritt alle Annahmen, die in unseren Berechnungen gemacht wurden, wie in den Referenzcodes ausgearbeitet. Hier können Sie den Beispielbericht herunterladen link.

ASCE 7-16 Detaillierter Windlastbericht
Beispiel-Screenshot einer detaillierten Windlastberechnung (ASCE 7-16)

Außerdem, die detaillierte Schneeberechnung unterstützt auch alle Codes und Sie können den Beispielbericht damit herunterladen link.

ASCE 7-16 Detaillierter Schneelastbericht

Beispiel-Screenshot der detaillierten Schneelastberechnung (ASCE 7-16)

zuletzt, die detaillierte seismische Berechnung, im Augenblick, unterstützt nur ASCE 7-16 und Sie können den Beispielbericht mit diesem herunterladen link.

ASCE 7-16 Detaillierter Bericht über seismische Belastung

Beispiel-Screenshot einer detaillierten seismischen Belastungsberechnung (ASCE 7-16)



Hier ist eine kurze Demo unseres Lastgenerators:
