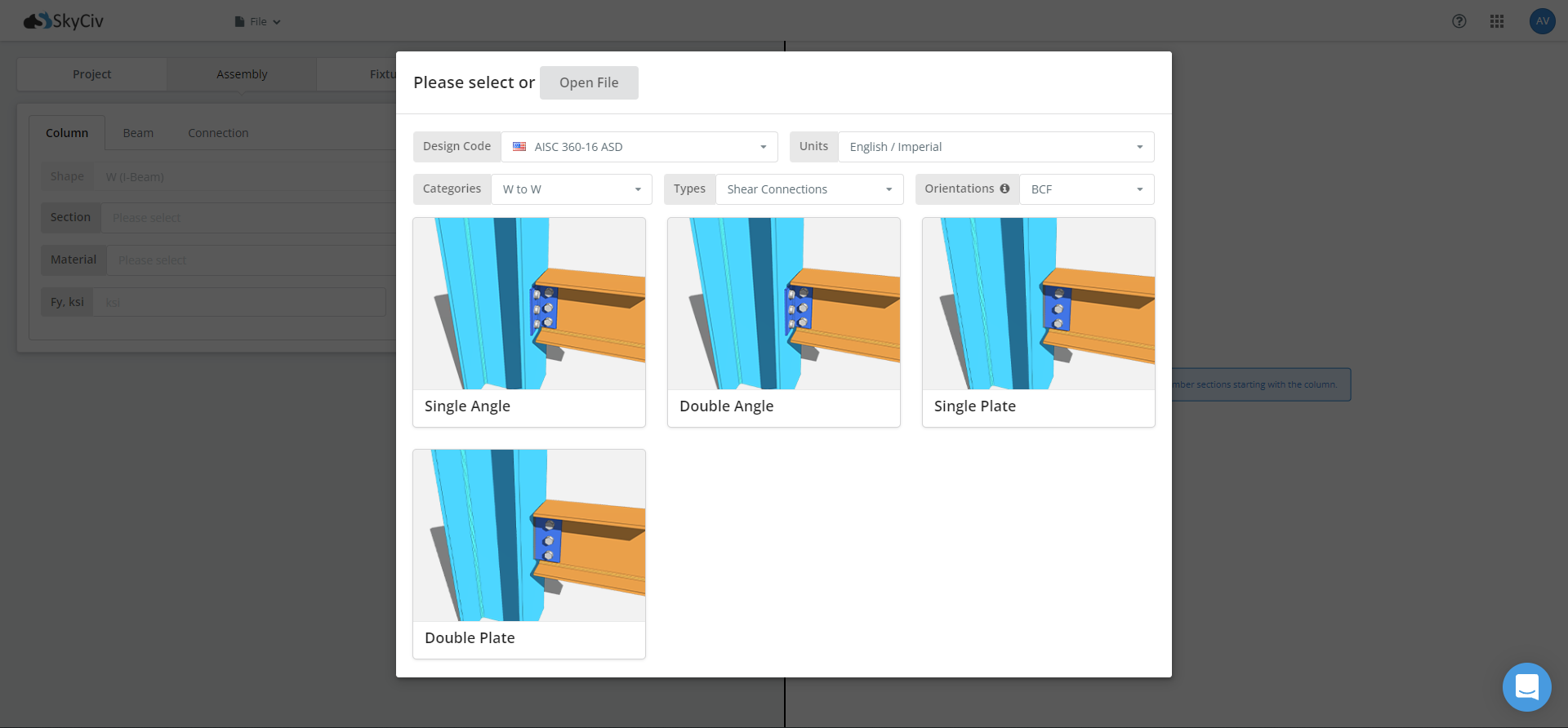

Das Starten eines Entwurfs geht schnell. Sobald Sie das Verbindungsdesign-Modul öffnen, In einem Popup werden Sie nach den Bedingungen gefragt, die Ihre Verbindung definieren, und die Karten darunter filtern nach den passenden Verbindungen.
Hier, Sie müssen die folgenden Informationen angeben:
- Design-Code
- Einheiten
- Kategorien
- Typen
- Orientierung
- Die Verbindung
Design-Code
Der Designcode ist der Standard, nach dem Ihre Designprüfungen erstellt werden. Wählen Sie es zuerst aus, weil es alles danach antreibt: welche Prüfungen laufen, die Sicherheitsfaktoren, die Designkoeffizienten, und welche Kategorien und Anschlussarten überhaupt angeboten werden.
Die von SkyCiv Connection Design unterstützten Designcodes sind::
Die Abdeckung ist zwischen beiden nicht gleich. AISC 360-16 deckt alle unten aufgeführten Kategorien und Verbindungstypen ab. AS 4100:2020 deckt Schubverbindungen zwischen W und W ab, und sonst nichts, Wenn Sie also eine kurze Verbindung benötigen, eine Klammer, eine Spleißstelle oder eine HSS-Säule, Wählen Sie AISC.
Einheiten
Das Mischen von Einheiten ist eine einfache Möglichkeit, eine falsche Antwort zu erhalten, und Konvertieren von Hand zwischen Zoll und Millimeter, oder kip und kN, Verschwendet Zeit, die Sie lieber für das Design aufwenden würden. Das Modul funktioniert also in jedem System, das Sie ausgewählt haben, und meldet im selben System.
Unter AISC 360-16 Sie können zwischen Imperial und Metrisch wählen. Unter AS 4100:2020 Die Einheitenauswahl ist auf „Metrisch“ festgelegt, Daher wird Ihnen die Option nicht angezeigt.
Kategorien
Die Kategorie beschreibt, was mit was verbunden ist: das einrahmende Mitglied, und die Unterstützung, in die es eingebettet ist. Ein Breitflanschträger wird in eine Breitflanschstütze umgewandelt In diesem W.
Die verfügbaren Kategorien sind:
- In diesem W, breiter Flansch zu breitem Flansch, Abdeckung von Balken zu Stütze und Balken zu Balken
- HSS bis W, ein breiter Flanschträger, der in eine Hohlprofilsäule eingerahmt wird
- Kanal zu Kanal
- Verspannung
- Spleißen
W bis W ist die einzige Kategorie, die unter AS verfügbar ist 4100:2020. Der Rest sind AISC 360-16.
Typen
Der Typ gruppiert Verbindungen nach der Last, für die sie ausgelegt sind. Alle Schubverbindungen sitzen zusammen, alle Momentverbindungen in einem anderen Satz, und so weiter. Hier ist, was jeder Typ trägt:
| Art | Axial | Scheren | Moment |
| Scherverbindungen | X. | ✅ | X. |
| Scheren + Axiale Verbindungen | ✅ | ✅ | X. |
| Moment Verbindungen | ✅ | ✅ | ✅ |
| Klammerverbindungen | ✅ | X. | X. |
| Spleißverbindungen | ✅ | ✅ | ✅ |
Abdeckung der Strebenverbindungen vertikal, Chevron, Knie, Horizontal- und Fachwerkstreben. Abdeckung der Spleiße Säulenverbindungen und Balkenverbindungen.
Unter AS 4100:2020, Schere ist der einzige angebotene Typ.
Orientierungen
Die Entwurfsprüfung endet nicht beim Träger und den Verbindungsbauteilen. Auch das Fördermitglied ist wichtig, und wo auf diesem Mitglied Sie landen, ändert die Antwort. Durch die Einrahmung in einen Stützenflansch wird die Last auf einen anderen Lastpfad geleitet als durch die Einrahmung in den Steg, und die örtlichen Grenzzustände der Lagerung, wie lokales Fließen des Stegs und lokales Biegen des Flansches, oft regieren.
Die verfügbaren Ausrichtungen sind:
- Träger zu Stützenflansch
- Beam-to-Column-Web
- Strahl zu Strahl, Einrahmen in den Steg eines Tragbalkens
- Strahl zur HSS-Säule, entweder für das breite Gesicht oder das schmale Gesicht
Welche davon Sie sehen, hängt von der Kategorie und dem Typ ab, die Sie ausgewählt haben. Eine Momentverbindung, beispielsweise dem, wird für den Stützenflansch und den Stützensteg angeboten, jedoch nicht für Träger für Träger.
Die Verbindung
Sobald Sie die oben genannten Informationen angegeben haben, Die Karten im Popup-Filter werden bis zu den für diese Kombination verfügbaren Verbindungen angezeigt. Auf jeder Karte befindet sich ein Beispielbild, sodass Sie überprüfen können, ob Sie die Verbindung sehen, die Sie sich vorgestellt haben, bevor Sie sich darauf festlegen. Klicken Sie auf das gewünschte Modell und das Modell wird geöffnet, bereit für Abschnitte und Ladungen.
Wenn Sie nicht sicher sind, welche Konfiguration für den Job geeignet ist, bleibt die Liste der unterstützten Verbindungstypen legt jede Option nach Code und Kategorie fest, und das Leitfaden zum Verbindungsdesign deckt ab hier den Arbeitsablauf ab.
