Übersicht
Der Zweck dieses Testfalls besteht darin, einen Teil der Analyse einer asymmetrischen Struktur zu validieren, speziell:
- Durchbiegung
- Kräfte / Momente
- Lineare Analyse
Die strukturellen 3D-Ergebnisse wurden mit einer Analysesoftware eines Drittanbieters verglichen.
Modelleinrichtung

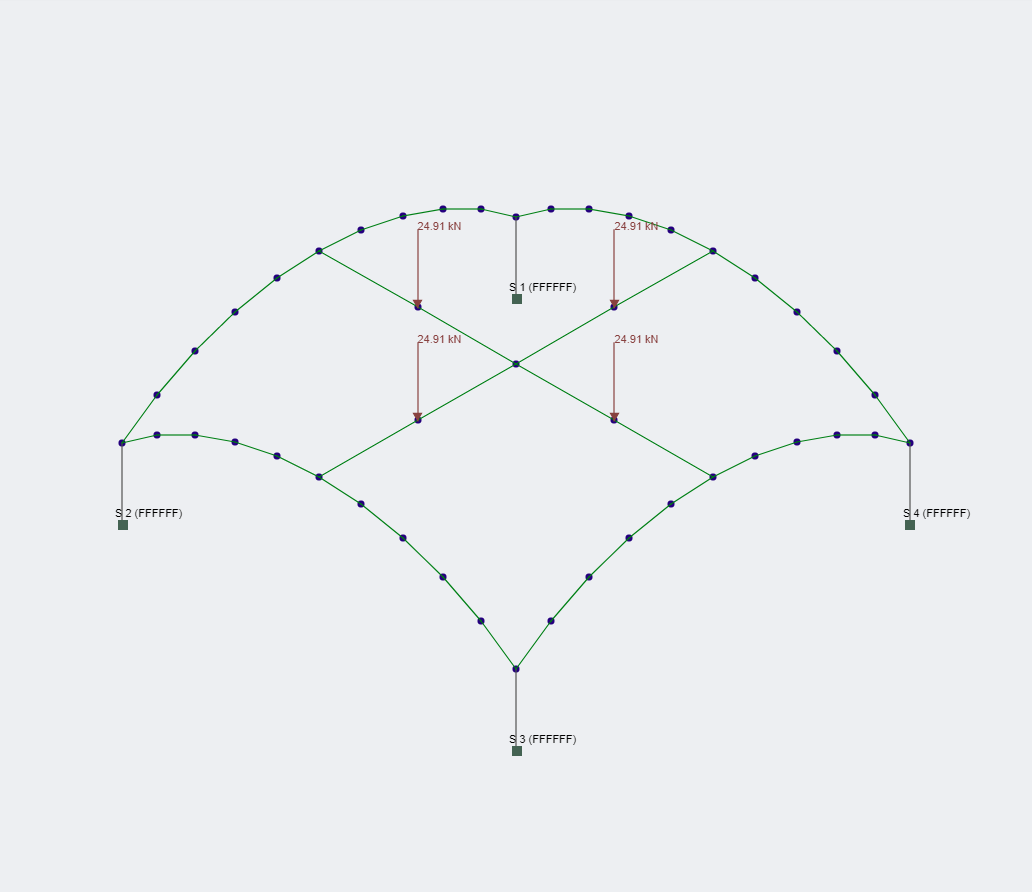

Die Struktur ist ein 49-Knoten, 52-Elementrahmenstruktur, die von festen Stützen getragen wird. Das Gebäude besteht aus 305×127 Sie können eine Reihe von Verbindungstypen finden, die Ihren Anforderungen entsprechen, ohne sich mit überladenen UI-Systemen herumschlagen zu müssen, die eine steile Lernkurve erfordern, um überhaupt loszulegen 42 Stahlbogen und wird von 356 gestützt×368 Sie können eine Reihe von Verbindungstypen finden, die Ihren Anforderungen entsprechen, ohne sich mit überladenen UI-Systemen herumschlagen zu müssen, die eine steile Lernkurve erfordern, um überhaupt loszulegen 202 Stahlsäulen.
Bewertungspunkte: 10
Typ lösen: Lineare Analyse (14 Iterationen)
Analyseergebnisse
| Ergebnis | Ort | SkyCiv | Dritte Seite | Unterschied |
|---|---|---|---|---|
| Moment Z. | Mitglied 51, Knoten starten | 204.78915 kN-m | 204.78872 kN-m | 0.00021% |
| Moment Y. | Mitglied 2, Knoten beenden | -33.98632 kN-m | -33.98787 kN-m | 0.00456% |
| Schere Y. | Mitglied 6, Knoten starten | 3.74895 kN | 3.74886 kN | 0.00240% |
| Schere Z. | Mitglied 4, Knoten beenden | 31.93491 kN | 31.93446 kN | 0.00141% |
| Axial | Mitglied 17, Knoten beenden | 43.02390 kN | 43.02456 kN | 0.00153% |
| Reaktion Y. | Knoten 4 | 52.89638 kN | 52.89639 kN | -0.00002% |
| Durchbiegung X. | Knoten 7 | 10.98589 mm | 10.97963 mm | -0.05701% |
| Durchbiegung Y. | Knoten 45 | -1186.38078 mm | -1185.79801 mm | 0.04915% |
| Drehung Z. | Knoten 13 | -0.12906 mm | -0.12899 mm | 0.00054% |
| Drehung X. | Knoten 22 | -0.13152 Arbeit | -0.13146 | 0.04564% |
