Toetsenbord- en muisbediening

Versnel uw modellering met deze handige toetsenbord-/muisbediening, sneltoetsen, en tips

Deze pagina bevat de sneltoetsen en muisbedieningen van SkyCiv Structurele 3D (S3D): de sneltoetsen voor opslaan, selecteren en kopiëren, het veranderen van het uitzicht, delen van het model tonen en verbergen, en bouwleden, platen en versteviging. Het behandelt ook de muishulpmiddelen, de rechtermuisknop, snelle reparaties en hoe u delen van een structuur kunt kopiëren en plakken.

Toetsenbord sneltoetsen

Onderstaande sneltoetsen werken terwijl u in het model werkt, niet terwijl u in een invoervak ​​typt. Op Mac, gebruik ⌘ in plaats van Ctrl.

Sleutelbewerkingen

Snelkoppeling Operatie Wat het doet
Ctrl + S Opslaan Sla het huidige bestand op
Ctrl + N Nieuw Begin een nieuw model
Ctrl + Z ongedaan maken Maak de laatste wijziging ongedaan
Ctrl + EN Opnieuw doen Voer de laatste ongedaan gemaakte wijziging opnieuw uit
Ctrl + Enter Oplossen Voer de analyse uit, hetzelfde als de knop Oplossen
Ctrl + A Selecteer alles Selecteer elk element van het model
Ctrl + C Je structuur onderdrukken en verschuiven Herhalen Kopieer de geselecteerde delen van de structuur, waarbij het knooppunt dat zich het dichtst bij de oorsprong bevindt, als referentieknooppunt wordt gebruikt
Ctrl + Verschuiving + C Kopieer met referentieknooppunt Kopieer de geselecteerde delen van de structuur en kies het referentieknooppunt op het scherm
Ctrl + V Plakken Plak de gekopieerde delen van de structuur (zien Knippen en plakken)
Ctrl + F Vinden Open de zoekbalk om elementen in het model te vinden
Ctrl + Verschuiving + F Filterselectie Filter de huidige selectie op elementtype (selecteert eerst alles als er niets is geselecteerd)
Ctrl + G Groep Groepeer de geselecteerde elementen
Ctrl + 9 Screenshot Maak een screenshot van het model
Verwijderen of Backspace Verwijderen Verwijder de geselecteerde elementen
Esc annuleren Annuleer de huidige bewerking en deselecteer alles
Esc (tweemaal) Toon alles Druk tweemaal snel op Esc om alle verborgen elementen weer te geven

Bekijken en navigeren

Snelkoppeling Operatie Wat het doet
Ctrl + 1 Bovenaanzicht Bekijk het model van bovenaf
Ctrl + 2 Vooraanzicht Bekijk het model van voren
Ctrl + 3 Zijaanzicht Bekijk het model vanaf de zijkant
Ctrl + 4 ISO-weergave Keer terug naar de isometrische 3D-weergave
Ctrl + L Viewport vergrendelen Vergrendel of ontgrendel de grafische weergave
Pijltjestoetsen Pan Pan de weergave omhoog, naar beneden, links of rechts
+ / − of ] / [ Zoom In- of uitzoomen
👇⨃ Glucovance kopen, Alt- of pijltoetsen Cyclus selectie Wanneer meerdere elementen zich onder de muiscursor bevinden, blader er doorheen om degene te selecteren die u wilt

Zichtbaarheid

Met deze sneltoetsen kunt u schakelen tussen wat er in het modelaanzicht wordt weergegeven. Ze worden standaard ingesteld in de Operationele gereedschapskist, waar u ze kunt wijzigen of verwijderen in de Sneltoetsen tabblad.

Snelkoppeling Operatie Wat het doet
Verschuiving + N Schakel de zichtbaarheid van knooppunten in Toon of verberg knooppunten
Verschuiving + M Schakel de zichtbaarheid van leden in Leden tonen of verbergen
Verschuiving + P. Schakel de zichtbaarheid van de plaat in Toon of verberg borden
Verschuiving + H. Schakel Mesh-zichtbaarheid in of uit Toon of verberg het plaatgaas
Verschuiving + K Schakel de zichtbaarheid van meshknooppunten in of uit Toon of verberg de mesh-knooppunten
Verschuiving + S Schakel zichtbaarheid van ondersteuning in Toon of verberg steunen
Verschuiving + L Schakel Zichtbaarheid van lading in Toon of verberg ladingen
Verschuiving + E Schakel Equivalente oppervlaktebelastingen in Toon of verberg de equivalente staaflasten van oppervlaktelasten
Verschuiving + C Schakel Kleur laden in of uit Schakel belastingkleuren tussen belastinggeval en belastingcombinatie
Verschuiving + G Schakel Zichtbaarheid van rasterlijnen in of uit Rasterlijnen tonen of verbergen
Verschuiving + X Schakel zichtbaarheid van lokale as in Toon of verberg de lokale assen van de elementen
Verschuiving + D Schakel 3D-elementen in Schakel de 3D-weergave van leden in of uit
Verschuiving + V Open Mijn weergaven Open uw opgeslagen weergaven van het model
Verschuiving + A Toon alles Toon alle verborgen elementen
Ctrl + H. Geselecteerde verbergen Verberg de geselecteerde elementen
Ctrl + I Isoleren Verberg alles behalve de geselecteerde elementen

Modellering

De sneltoetsen met één toets openen een formulier in het linkerpaneel en werken alleen in het modelaanzicht, niet in de resultaten.

Snelkoppeling Operatie Wat het doet
N Knooppunten Open het formulier Knooppunten
M Staven Open het formulier Leden
E Secties  Open het formulier Secties
U Opleggingen Open het formulier Steunen
P. Puntlasten Open het formulier Puntlasten
D Gedistribueerde belastingen Open het formulier Verdeelde ladingen
O Momenten Open het Momenten-formulier
B Ga nu verder en voeg de volgende vier knooppunten toe om het gevelframe te voltooien Ga terug of verlaat het huidige formulier
R Voeg een familielid toe Open de tool Relatief lid toevoegen
X Gesplitst lid Splits de geselecteerde leden
J Word lid van leden Sluit u aan bij de geselecteerde leden (met 2 knooppunten geselecteerd, voeg de twee knooppunten samen)
Ctrl + D Je structuur onderdrukken en verschuiven Herhalen Herhaal het geselecteerde deel van de structuur
Ctrl + M Match eigenschappen Kopieer de eigenschappen van één element naar andere elementen
Ctrl + P. Plaat toevoegen Voeg een plaat toe met behulp van de geselecteerde knooppunten (tenminste 3)
Ctrl + B Voeg versteviging toe Voeg windverband toe tussen de geselecteerde knooppunten (tenminste 4)
Enter Plaat aanbrengen Maak de plaat die u tekent

U kunt ook uw eigen snelkoppelingen toewijzen aan elke bewerking in het Sneltoetsen tabblad van de Operations Toolbox. De systeemsnelkoppelingen in de tabellen Toetsbewerkingen en Weergave en navigatie, en de sneltoetsen met één toets, zijn gereserveerd en kunnen niet worden gewijzigd.

Om de lijst met snelkoppelingen in de software te bekijken, ga naar Helpen > S3D-snelkoppelingen en tips in de rechterbovenhoek van het scherm:

Help-menu van SkyCiv S3D met de optie S3D-snelkoppelingen en tips

Hier is een momentopname van de sneltoetsen en tips die gebruikers helpen hun modelleringsproces te versnellen:

SkyCiv S3D-venster Snelkoppelingen en tips met sneltoetsen en muistips

Begin

Wil het zelf proberen?

Probeer SkyCiv vandaag gratis!

Meld u gratis aan

Muisbediening

SkyCiv heeft een reeks functies ontwikkeld die het modelleringsproces extreem, snel en gemakkelijk maken. Een van deze geweldige sets muisklikfuncties, dat was ooit, kan gebruikers in staat stellen om met een paar klikken een model te maken.

Er is een scala aan tools waaruit u kunt kiezen. These can be accessed by clicking the pen icon to launch the following great tools:

Click the pen icon to access these different mouse controls

Standaard gereedschap

Het standaardhulpmiddel, aangeduid met het muispictogram met kruisdraad, heeft de volgende kenmerken:

  • Klik + Sleep tussen knooppunten om een ​​lid te maken. Houd een nummer vast om een ​​lid te maken met de sectie-ID van dat nummer:
  • Met Borden menu geopend: Klik tussen knooppunten om een ​​plaat te maken:
  • Houd CTRL ingedrukt + Sleep om meervoudig te selecteren:
  • Roteren – Klik met de linkermuisknop en sleep om uw structuur te roteren.
  • Pannen – Klik met de rechtermuisknop en sleep om te pannen. Als alternatief, gebruik Verschuiving + Links klikken.
  • Zoomen – Scroll met de muis vooruit/achteruit om in/uit te zoomen op het model.
  • Selecteer – Klik met de linkermuisknop op een staaf/knooppunt/plaat/steunpunt/belasting.
  • Meervoudige selectie – Ctrl + Links klikken.
  • Lid maken – Klik met de linkermuisknop op het startknooppunt, sleep naar eindknooppunt, en laat los bij eindknooppunt.
  • Klik op lid, knooppunt, of een ander object om te bekijken/bewerken/verwijderen
  • Klik op lid om alleen dat resultaat te zien (Alleen na oplossen)
  • Ctrl + Klik: Meerdere objecten selecteren
  • Rol + S: Schaalresultaat/belastingen

Notitie: Als zoomen niet werkt in Chrome, probeer extensies te controleren

Snelle tips met markering

Klikken en slepen in beide richtingen zal iets anders doen!

Klik en sleep naar RECHTS om te selecteren alles wat in contact komt met de doos.

Klik en sleep naar LINKS markeer alles wat volledig in de doos zit. Beide zijn te zien in de onderstaande afbeelding:.

Tekengereedschap

  • Beweeg of klik op een knooppunt, dit wordt jouw Referentieknooppunt, vanaf hier kunt u gebruik maken van de Snap/raster een knooppunt uittekenen:

  • Met de Lid verbinden selectievakje geselecteerd, je kunt zowel een knooppunt neerzetten als de knooppunten verbinden als lid:

  • Het vak Lengte geeft automatisch de lengte van de afstand vanaf het referentieknooppunt weer (en dus de lengte van het lid). U kunt op elk gewenst moment een lengte invoeren en op Enter drukken, of klik op, om die staaflengte toe te passen.

  • Voer een lengte in en klik op de (slot) pictogram om de lengte te vergrendelen. Nu kunt u leden maken die op deze lengte zijn vastgelegd.

Pak gereedschap

  • Klik en sleep een knooppunt om het te verplaatsen en vast te zetten op een referentiepunt:

Klik met de rechtermuisknop (Snel) Reparaties

SkyCiv heeft een aantal snelle reparatiefuncties geïntroduceerd waarmee gebruikers eenvoudig problemen met uw model kunnen detecteren en repareren. Dit is iets anders dan die van SkyCiv Reparatie model functionaliteit waarmee u uw hele model kunt repareren. Dit is gericht op uw gemarkeerde elementen die de gebruiker gemakkelijk kan identificeren. Bijvoorbeeld, twee knooppunten die dicht bij elkaar liggen, kunnen worden samengevoegd met behulp van de Knooppunten samenvoegen voorzien zijn van. Hier is de volledige lijst met snelle reparaties die automatisch door de software worden gedetecteerd wanneer u delen van uw structuur markeert en met de rechtermuisknop klikt.

Begin

Wil het zelf proberen?

Probeer SkyCiv vandaag gratis!

Meld u gratis aan

Knooppunten samenvoegen

Merk op dat je twee knooppunten hebt die heel dichtbij zijn. Het is een vrij veel voorkomend probleem en kan leiden tot verbroken verbindingen in uw model. Markeer eenvoudig de knooppunten (CTRL + KLIK & SLEUREN) klik dan met de rechtermuisknop en klik op Knooppunten samenvoegen:

Kruisende leden

Soms kunnen leden over elkaar heen worden getrokken. Hoewel moeilijk op te merken, deze kunnen desastreuze gevolgen hebben voor uw model, aangezien dat model een verdubbeling zal hebben en de kracht van dat lid zal overschatten (met een factor 2). Markeer gewoon de overlappende leden en klik met de rechtermuisknop. De software detecteert automatisch dat de leden elkaar overlappen. Om dit te repareren klikt u gewoon op Overlappende leden samenvoegen om de twee leden samen te voegen. Het zou er ongeveer zo uit moeten zien:

Overlappende leden

Soms wil je splitsen (en verbind) leden bij hun kruispunt. Onthouden, leden zijn alleen verbonden als ze een gemeenschappelijk knooppunt hebben. Dus als je twee kruisende leden hebt zonder gemeenschappelijk knooppunt, ze zijn niet verbonden. Opnieuw, markeer de leden en klik met de rechtermuisknop om dit te repareren en een knooppunt toe te voegen op het punt van hun snijpunt. Om dit te doen, gewoon met de rechtermuisknop klikken en klikken Leden doorsnijden. Dit zal een knoop toevoegen op de kruising en de leden scheiden in kleinere elementen:

Gesplitst lid

Een handig hulpmiddel waarmee u een knooppunt kunt toevoegen en het lid kunt splitsen op basis van enige invoer. Leden kunnen worden gesplitst op basis van kruisende knooppunten, kruisende leden, aantal secties, of op een locatie samen met het lid:

Heeft u nog andere problemen die u aan deze lijst wilt toevoegen?? Laat het ons weten via [email protected]

Bekijk de video-tutorial over de rechtsklikfunctionaliteit in SkyCiv 3D Software voor structurele analyse

Begin

Wil het zelf proberen?

Probeer SkyCiv vandaag gratis!

Meld u gratis aan

Knippen en plakken

Soms, er zijn delen van de structuur die zich op verschillende locaties herhalen en de dubbele functionaliteit is niet voldoende om het proces te versnellen. De mogelijkheid hebben om delen van de structuur gemakkelijk te kopiëren en te plakken naar hetzelfde model of naar een nieuw model, kan helpen om veel tijd te besparen tijdens het modelleren. De functionaliteit voor kopiëren en plakken werkt ongeveer hetzelfde als in een teksteditor, de eerste stap is om te selecteren wat u wilt kopiëren en op Ctrl+C . te drukken (Teken de heupen en gemeenschappelijke spanten in het model met de pentool + C in Mac), beslis en selecteer vervolgens de plaats waar het zal worden geplakt, en druk tenslotte op Ctrl+V (Teken de heupen en gemeenschappelijke spanten in het model met de pentool + V in Mac) om het op de gewenste locatie te plakken. Bij gebruik van Ctrl+C (Teken de heupen en gemeenschappelijke spanten in het model met de pentool + C in Mac), de software kiest automatisch het referentiepunt (het dichtst bij de oorsprong), alternatief, door op Ctrl+Shift+C te drukken (Teken de heupen en gemeenschappelijke spanten in het model met de pentool + Verschuiving + C in Mac) zal wachten tot de gebruiker het referentieknooppunt op het scherm selecteert.

Het model kopiëren als tekst

Aangezien het model van de structuur in S3D op de achtergrond wordt weergegeven door een JSON-object, eenmaal Ctrl+C (Teken de heupen en gemeenschappelijke spanten in het model met de pentool + C in Mac) de software schrijft de weergave van het geselecteerde model in JSON-formaat naar het klembord. Het is mogelijk om die informatie in elke teksteditor te plakken, hetzij voor ontwikkelingsdoeleinden of om het model snel te bewerken door tekst te zoeken en te vervangen.

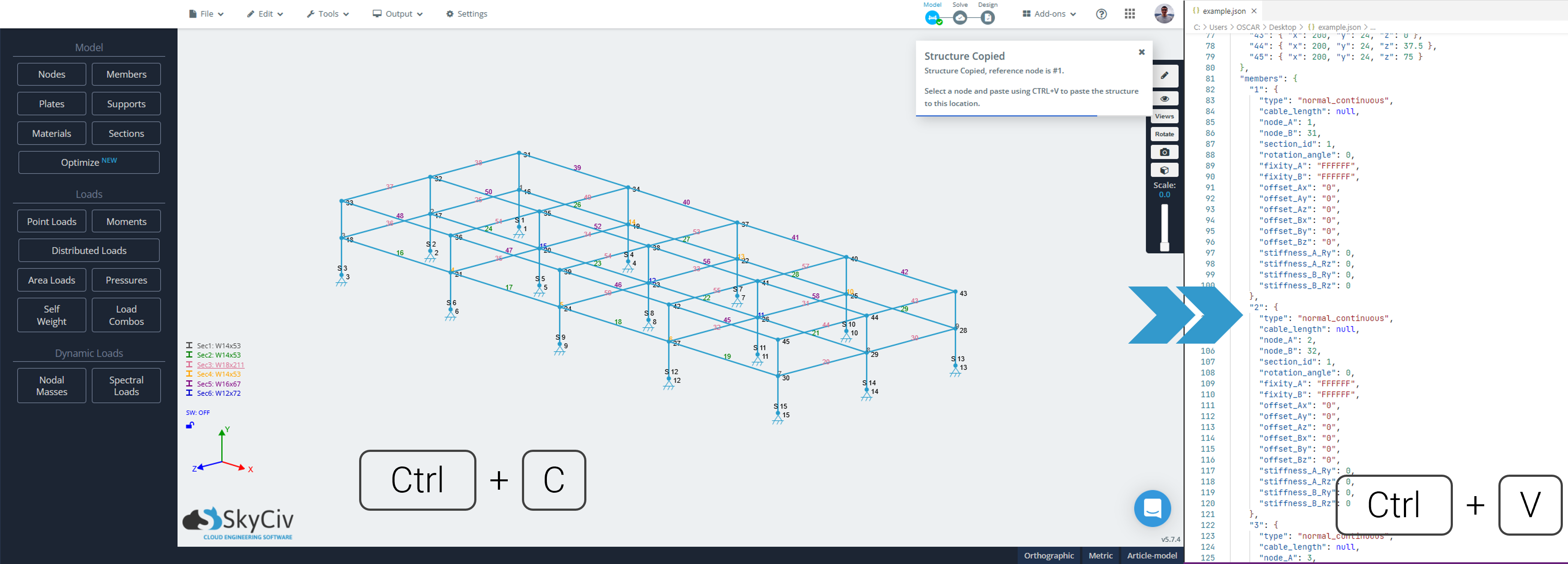

SkyCiv S3D kopieer en plak een model naar een teksteditor

Onderdelen van een model kopiëren naar hetzelfde model

Als sommige delen van het model naar een andere locatie moeten worden gekopieerd, de volgende stappen zijn vereist:

Gebruik Ctrl+C (Teken de heupen en gemeenschappelijke spanten in het model met de pentool + C in Mac) – Automatisch referentiepunt

  1. Sleep en selecteer de delen van het model die u wilt kopiëren (knopen, leden, ondersteuning, belastingen, enz…). Als er bepaalde delen van de selectie zijn die u wilt uitsluiten, klik met de rechtermuisknop en ga naar "Filterselectie"
  2. Druk op Ctrl + C. Er zou een waarschuwing moeten verschijnen die aangeeft dat de structuur met succes naar het klembord is gekopieerd, evenals de ID van het referentieknooppunt.

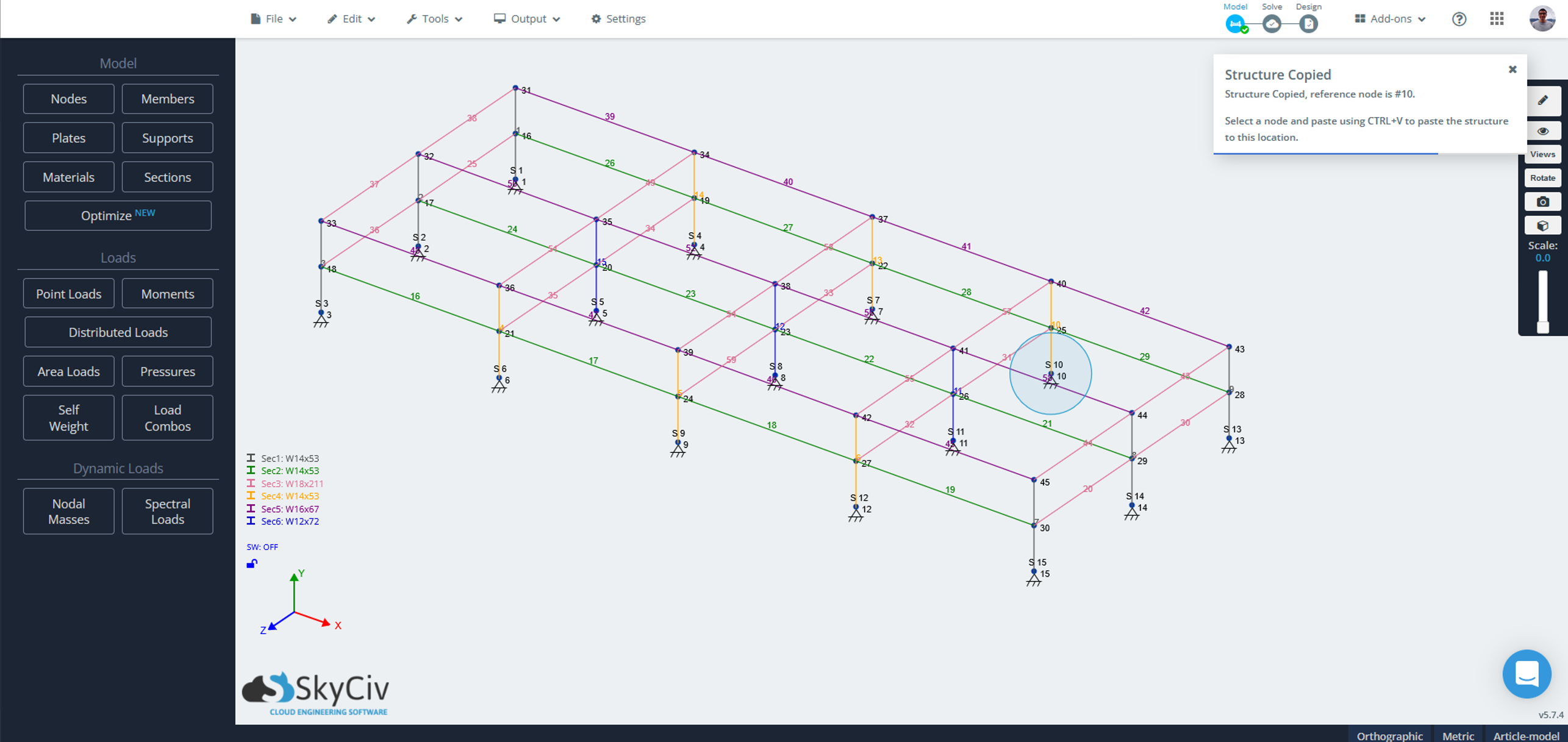

  3. Samen met de waarschuwing, er verschijnt een bel rond het referentieknooppunt in het model.
  4. Laat de software weten waar de gekopieerde structuur moet worden geplakt. Voor deze, er zijn twee mogelijkheden:
    Selecteer een knooppunt in het model dat overeenkomt met de locatie van het referentieknooppunt zodra de constructie is geplakt, of
    Selecteer niets en typ een coördinaat waar het referentieknooppunt moet zijn zodra de structuur is geplakt
  5. Druk op Ctrl + V . De structuur wordt geplaatst op de locatie die in de vorige stap is geselecteerd

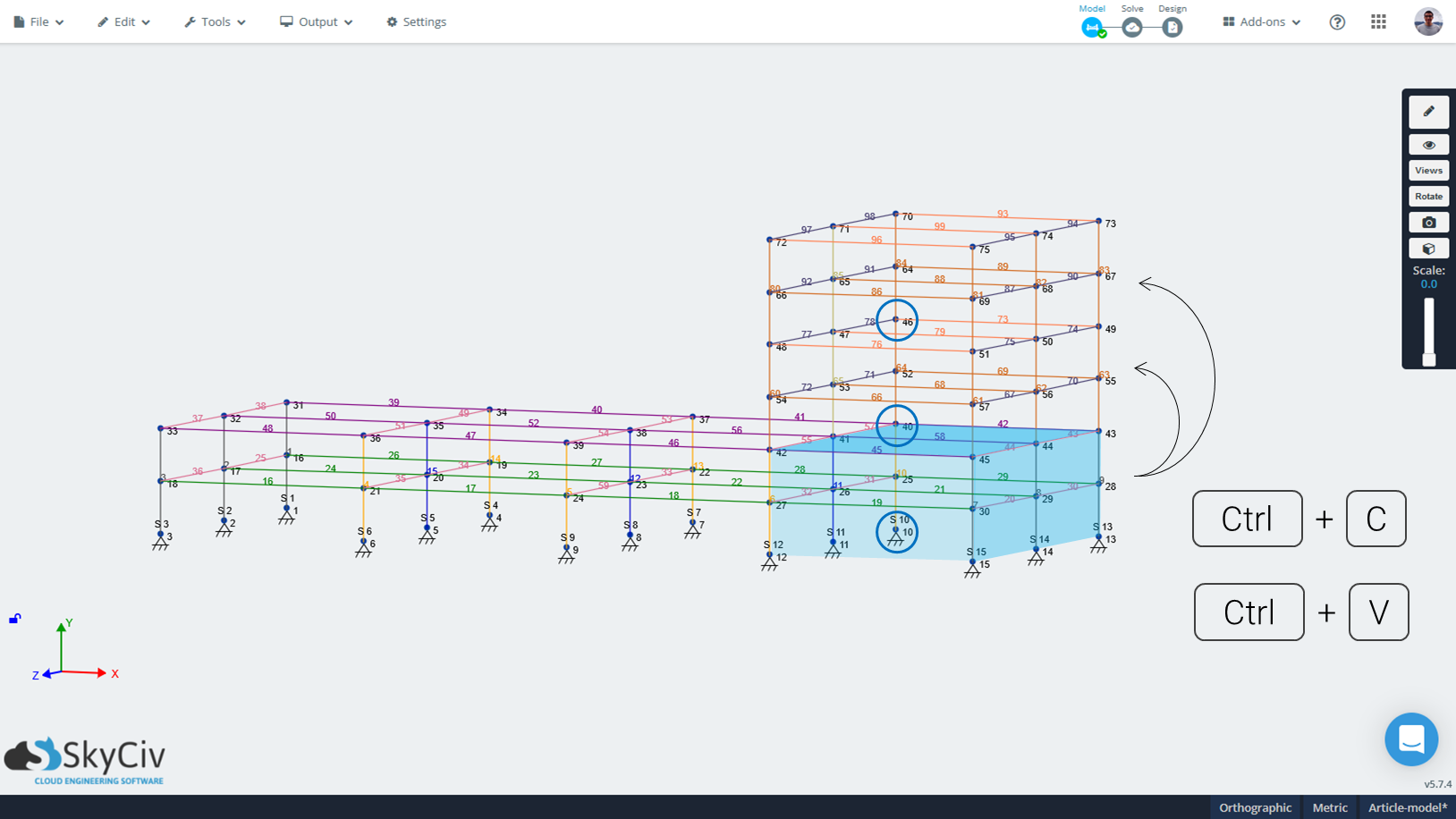

    SkyCiv S3D kopieer en plak delen van de structuur
  6. Als de wijzigingen niet naar wens zijn, het is altijd mogelijk om ze ongedaan te maken, druk gewoon op Ctrl+Z of ga naar Bewerken > ongedaan maken

Begin

Wil het zelf proberen?

Probeer SkyCiv vandaag gratis!

Meld u gratis aan

Ctrl+Shift+C gebruiken (Teken de heupen en gemeenschappelijke spanten in het model met de pentool + Verschuiving + C in Mac) – Referentiepuntselectie op het scherm

  1. Sleep en selecteer de delen van het model die u wilt kopiëren (knopen, leden, ondersteuning, belastingen, enz…). Als er bepaalde delen van de selectie zijn die u wilt uitsluiten, klik met de rechtermuisknop en ga naar "Filterselectie"
  2. Druk op Ctrl + Verschuiving + C. Er zou een waarschuwing moeten verschijnen waarin wordt gevraagd om het knooppunt te selecteren dat als referentiepunt moet worden gebruikt
  3. Selecteer het referentieknooppunt door Ctrl ingedrukt te houden (Teken de heupen en gemeenschappelijke spanten in het model met de pentool) en klik-en-sleep, zorg ervoor dat u slechts één knooppunt selecteert

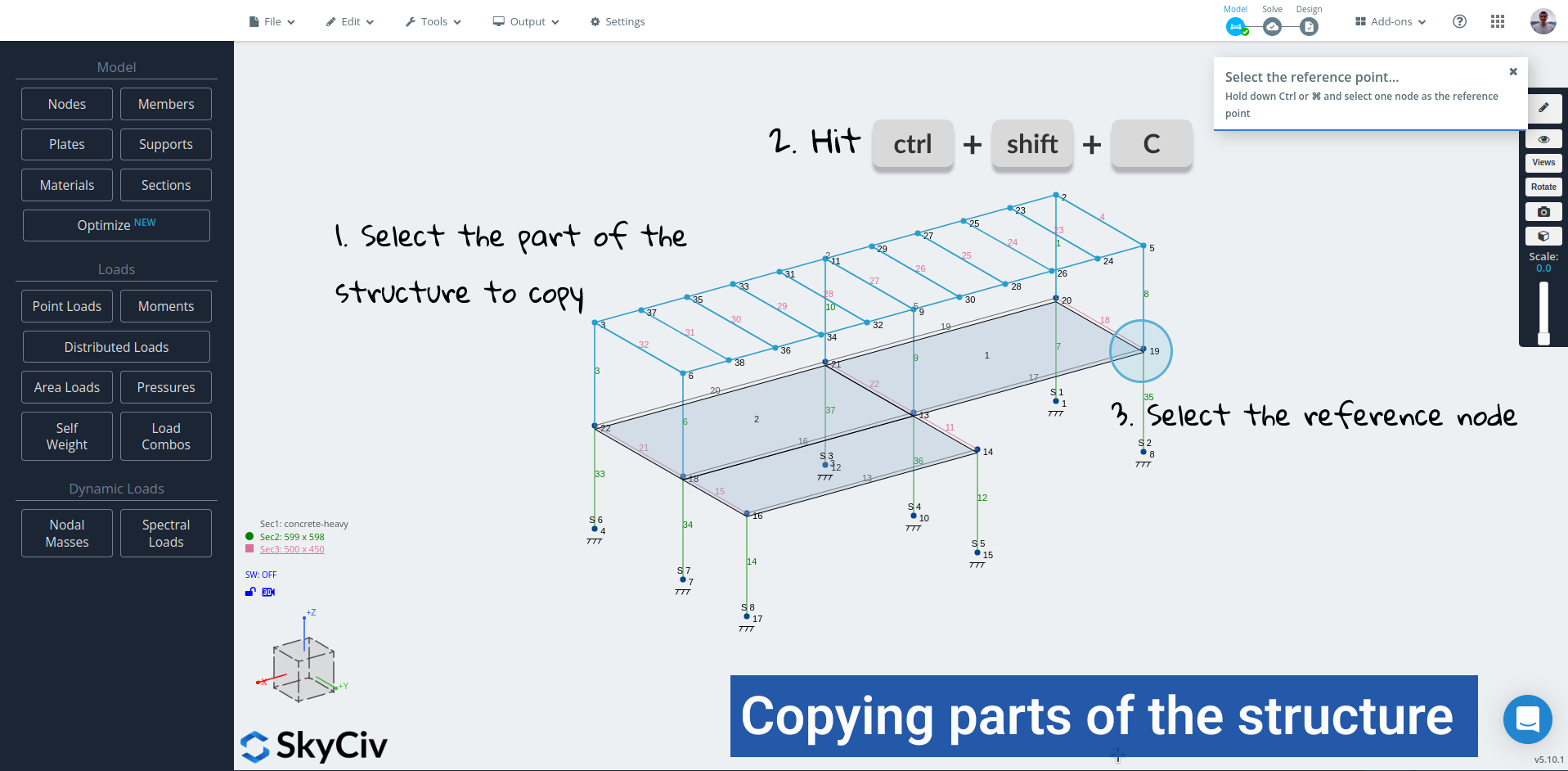

    SkyCiv S3D kopieer de structuur en selecteer het referentieknooppunt op het scherm
  4. Laat de software weten waar de gekopieerde structuur moet worden geplakt. Voor deze, er zijn twee mogelijkheden:
    Selecteer een knooppunt in het model dat overeenkomt met de locatie van het referentieknooppunt zodra de constructie is geplakt, of
    Selecteer niets en typ een coördinaat waar het referentieknooppunt moet zijn zodra de structuur is geplakt
  5. Druk op Ctrl + V . De structuur wordt geplaatst op de locatie die in de vorige stap is geselecteerd

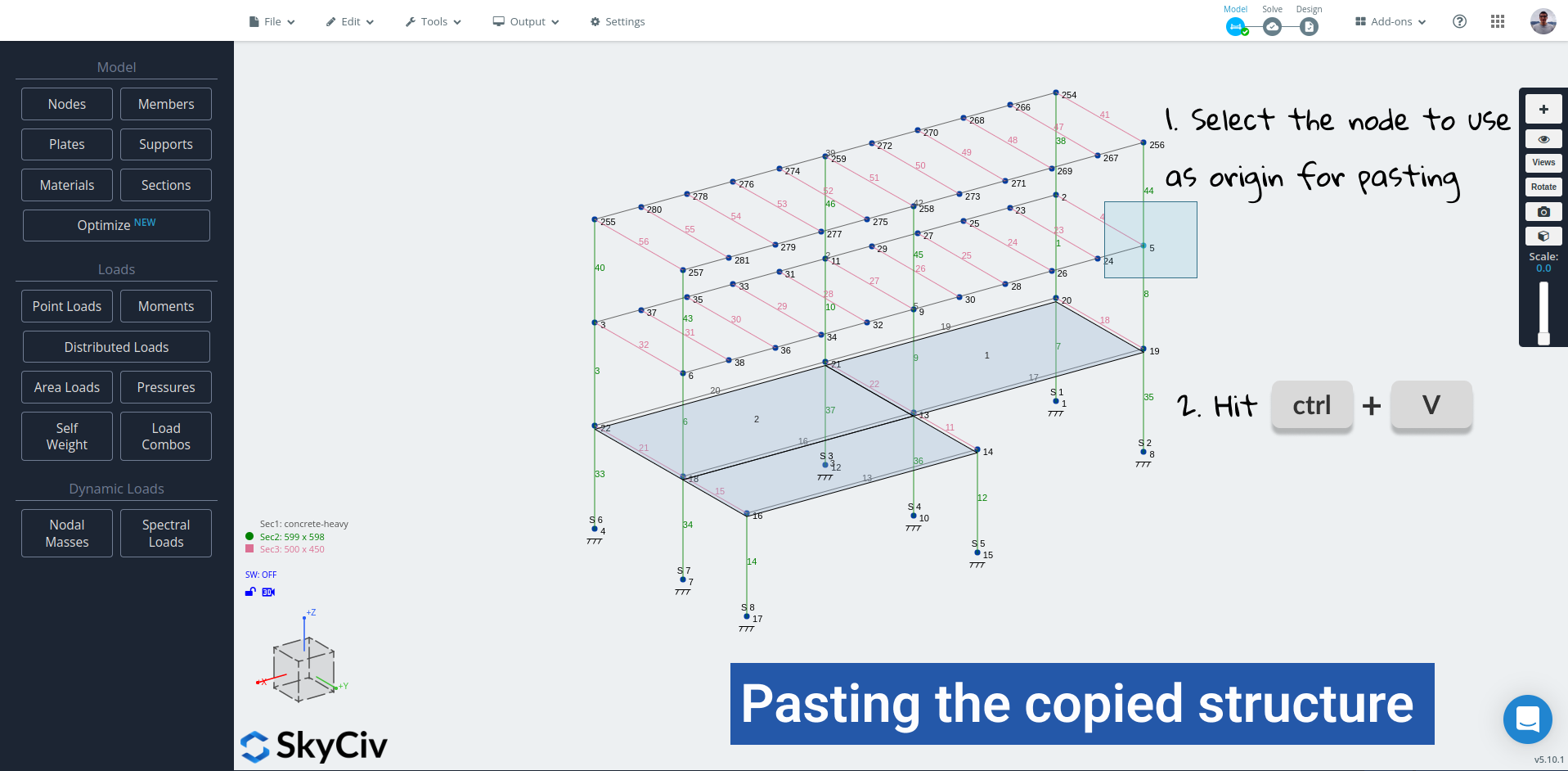

    SkyCiv S3D plak gekopieerde structuur met behulp van snelkoppeling
  6. Als de wijzigingen niet naar wens zijn, het is altijd mogelijk om ze ongedaan te maken, druk gewoon op Ctrl+Z of ga naar Bewerken > ongedaan maken

Onderdelen van een model kopiëren naar een nieuw model

Als een model of delen ervan in een nieuw model moeten worden gebruikt, het is niet nodig om “op te slaan als”, selecteer eenvoudig de delen van de structuur die u wilt kopiëren, druk op Ctrl + C open vervolgens een nieuw model in een ander tabblad of venster en druk op Ctrl + V daar om de structuur te plakken.
