Gewapend beton (RC) Ontwerphandleiding (ALS 3600, IN 2, ACI 318)

Details

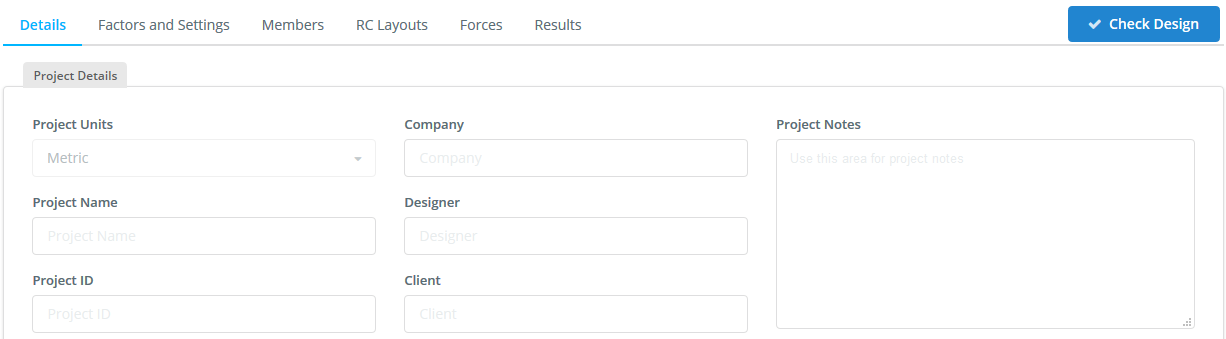

Zodra de gebruiker de gewenste ontwerpcode heeft gekozen, de gebruiker krijgt de “Details” tabblad zoals weergegeven in de onderstaande afbeelding. De eenheden worden automatisch per programma gekozen op basis van de gekozen ontwerpcode (ALS 3600 / EN 2 – metrisch en ACI 318 – imperiaal).

Op deze pagina, de gebruiker kan de informatie voor de projectdetails invullen, zoals

• Een projectnaam;
• Een project-ID;
• Je bedrijfsnaam;
• De ontwerper;
• De cliënt; en
• Eventuele andere opmerkingen die u zou willen opnemen

Deze informatie wordt in het gegenereerde ontwerprapport ingevoegd.

Factoren en instellingen

In Analyse-instellingen, de gebruiker moet het benodigde aantal iteraties definiëren dat door het programma in overweging zal worden genomen tijdens het zoeken naar gecomprimeerde sectie-diepte. Deze waarde van de gecomprimeerde diepte zal worden gebruikt voor het berekenen van de uiteindelijke buiging voor een beschouwde sectie. De analyse hier is gebaseerd op de volgende procedures:

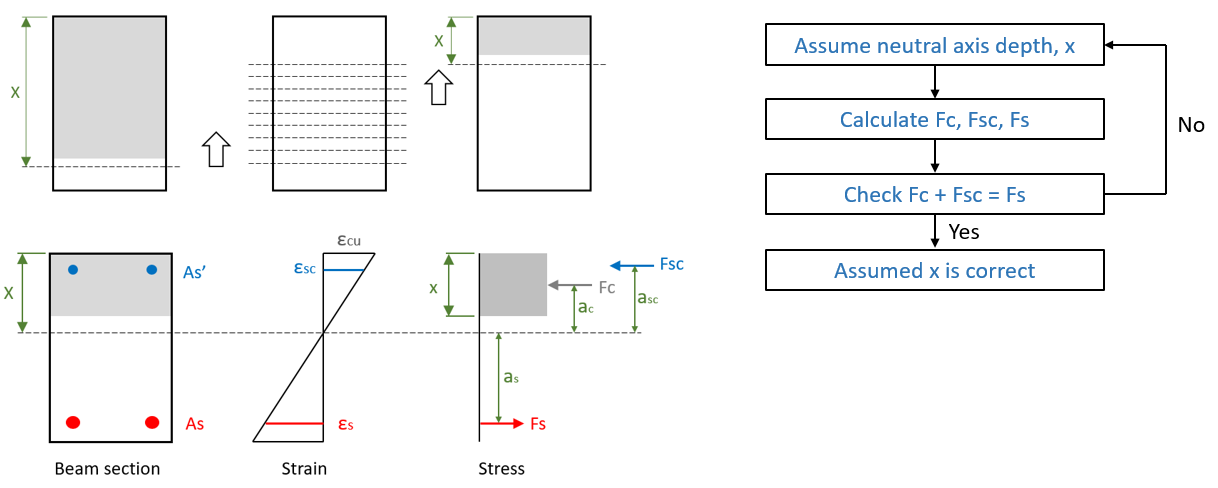

• Ga uit van de neutrale asdiepte, X (beginwaarde d – effectieve diepte)
• Bereken de concrete compressiekracht, staalspanning en compressiekracht
• Controleer het evenwicht van de krachtcomponenten
• De bovenstaande procedure wordt herhaald terwijl de som van de compressiekrachten niet gelijk is aan de trekkrachten

Ook, de iteratieve procedure wordt gebruikt voor de berekening van de neutrale asdiepte in het geval van een bruikbaarheidsgrenstoestand, waar de driehoekige vorm van samengeperst beton wordt gebruikt. Over het algemeen 40 iteraties is genoeg. De uiteindelijke buiging wordt berekend als M_ult = F_c ∙ een_c + F_cs ∙ een_cs + F_s ∙ een_s. Gedetailleerde informatie over de berekeningen wordt beschreven in het uitvoerontwerprapport.

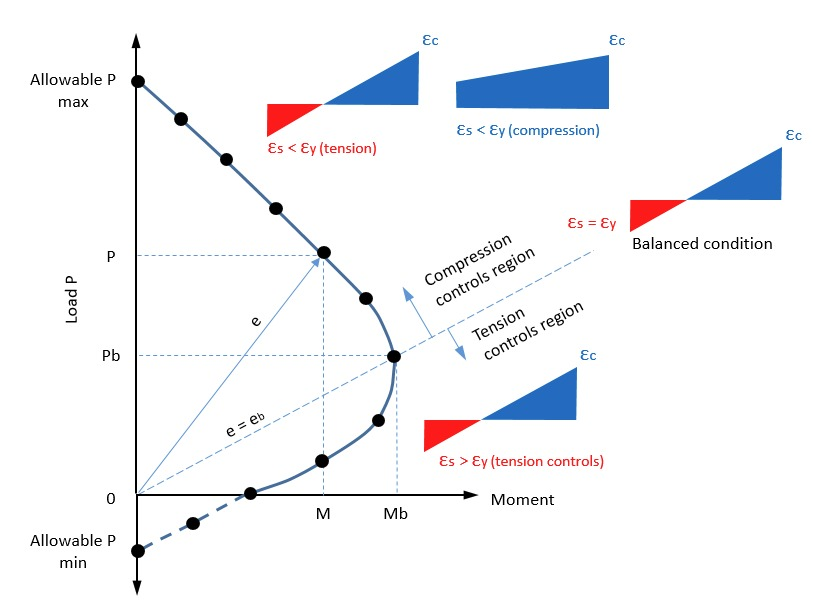

Wanneer de gebruiker te maken heeft met het ontwerpen van kolomleden, in het geval van het inwerken van axiale kracht met buiging, de ontwerpmodule houdt rekening met de N-M interactiecurve. Om deze curve intern te beschouwen, heeft het programma het nodige aantal tussenpunten nodig. Meestal zijn er drie hoofdpunten: maximale axiale spanning, maximale axiale compressie en gebalanceerde toestand. Vervolgens worden tussenliggende punten beschouwd van gebalanceerde toestand naar maximale spanning en van gebalanceerde toestand naar maximale compressie. Standaard, het programma houdt rekening met 40 punten, hoewel de gebruiker de vrijheid heeft om dit te bewerken.

In het geval van axiale kracht met biaxiale buiging, beschouwt het programma 3D N-Mx-My-interactieoppervlakken op basis van “Bresler Load Contour-methode”. Het programma beschouwt een reeks M-N-curven afzonderlijk en genereert vervolgens door de methode van de belastingscontour 3D-oppervlakken. Gedetailleerde informatie over deze berekeningen wordt beschreven in het uitvoerontwerprapport.

In het geval van de AS 3600 ontwerpcode, de wapeningsklasse moet worden geselecteerd. Dit komt tot uiting in de berekening van de sterkteverminderingsfactor φ

In het geval van de EN 2 ontwerpcode, de partiële veiligheidsfactoren moeten worden gedefinieerd. Deze factoren zullen worden weerspiegeld in de berekening van de treksterktekrachten.

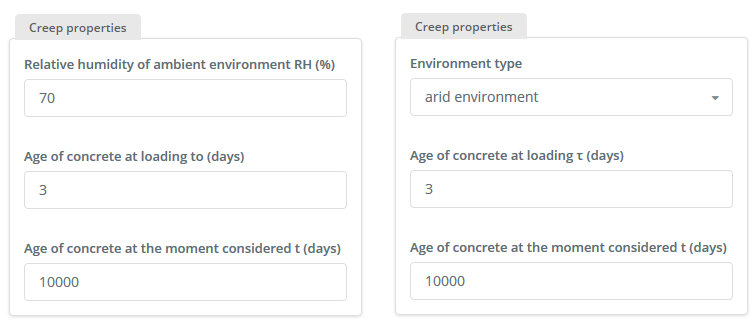

Voor controles van de bruikbaarheidsgrenstoestand, zoals crack control, het effect op lange termijn in beton moet worden overwogen. De gebruiker kan de nodige kruipparameters definiëren, zoals de leeftijd van het begin en het einde van de kruip, Relatieve vochtigheid (IN 2 code) of dorre omgeving (ALS 3600 code).

Leden

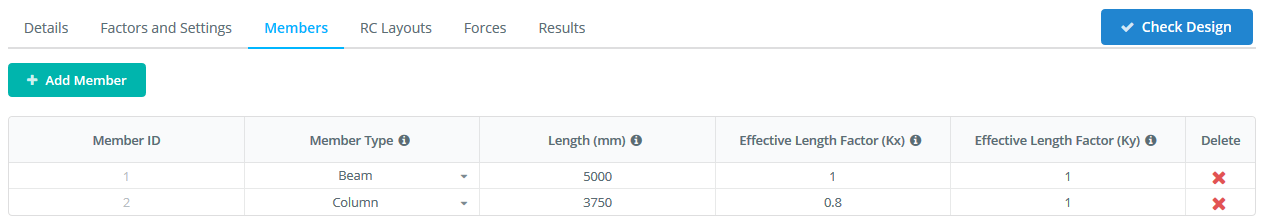

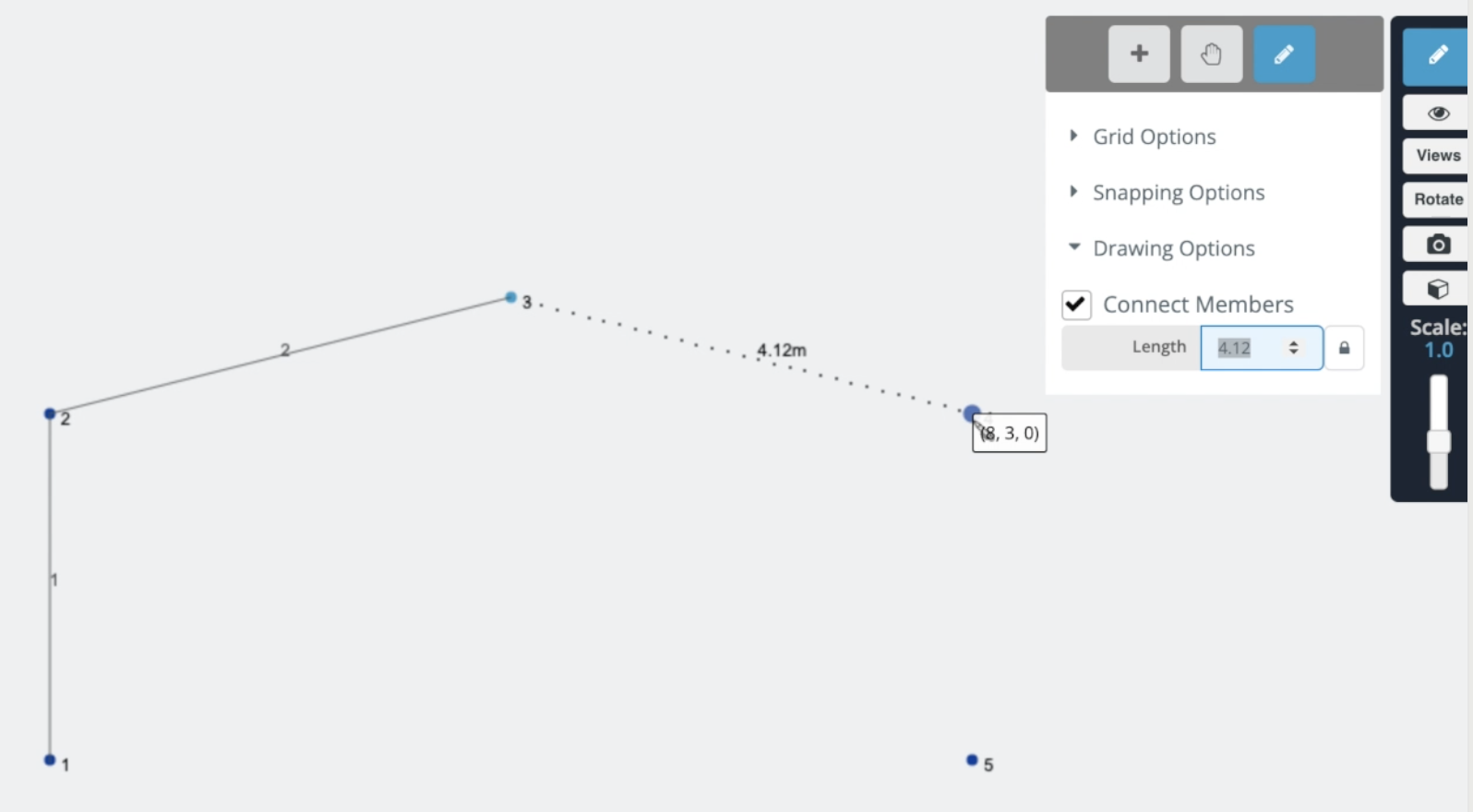

In de zelfstandige module, de gebruiker kan het gewenste aantal leden definiëren, die kan worden vastgesteld met ligger- of kolomtype. Voor elk lid moet de vrije lengte worden gedefinieerd. Als het lid een kolomtype is, voor de effectieve lengte is een extra input nodig.

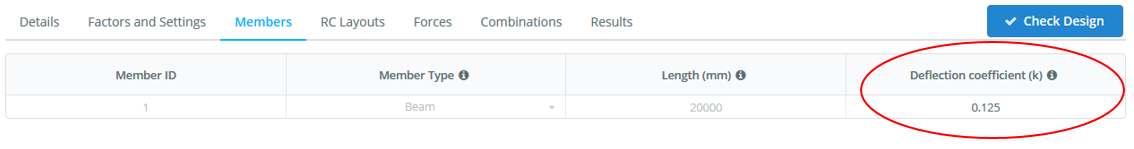

In de SkyCiv Beam-software, waarbij alleen liggers van het ligger worden beschouwd, de gebruiker moet de typische afbuigingscoëfficiënt invoeren. Deze coëfficiënt zal worden gebruikt voor de berekening van de doorbuiging van de balk met scheuropening in doorsnede.

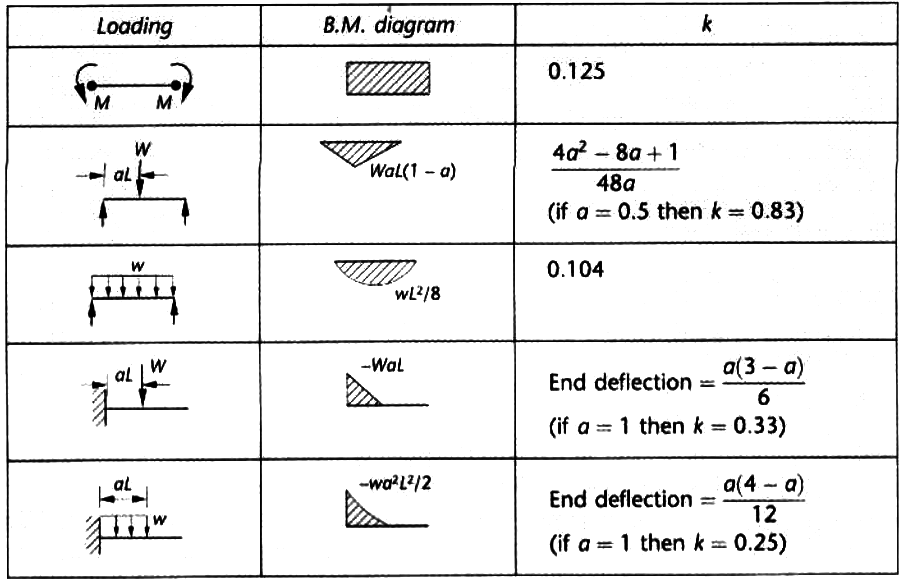

Hieronder staan ​​enkele voorbeelden van typische doorbuigingscoëfficiënten die verschillende gevallen van straalbuiging vertegenwoordigen.

RC-indelingen

Voor elk te ontwerpen lid het doorsnedetype, materiaaleigenschappen en wapening, moet worden gedefinieerd. Voor de sectie, het doorsnedetype moet worden gekozen en de afmetingen moeten worden gedefinieerd. Voor de versterkingen, de langs- en dwarswapening (stijgbeugels) moet worden gedefinieerd. De gebruiker kan wapeningsstaven aanbrengen op elke lengte- en dwarspositie binnen het lid. Als de dwarskrachtwapening niet is gedefinieerd tijdens de doorsnede-ontwerpcontrole, het programma houdt rekening met de afschuifcapaciteit met alleen langswapening. Ten slotte, de materiaalsterkte-eigenschappen voor beton en staal, evenals beperkte scheurbreedte, moet worden gedefinieerd.

Zodra alle gegevens voor het lid zijn gedefinieerd, de gebruiker moet de configuratie opslaan door op het “Sparen” knop. Dit is nodig om de RC layout toe te passen, anders-, ze worden niet bewaard voor ontwerpcontrole.

Krachten

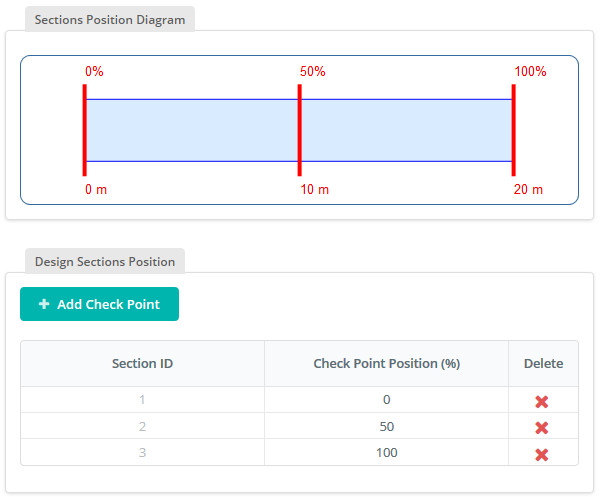

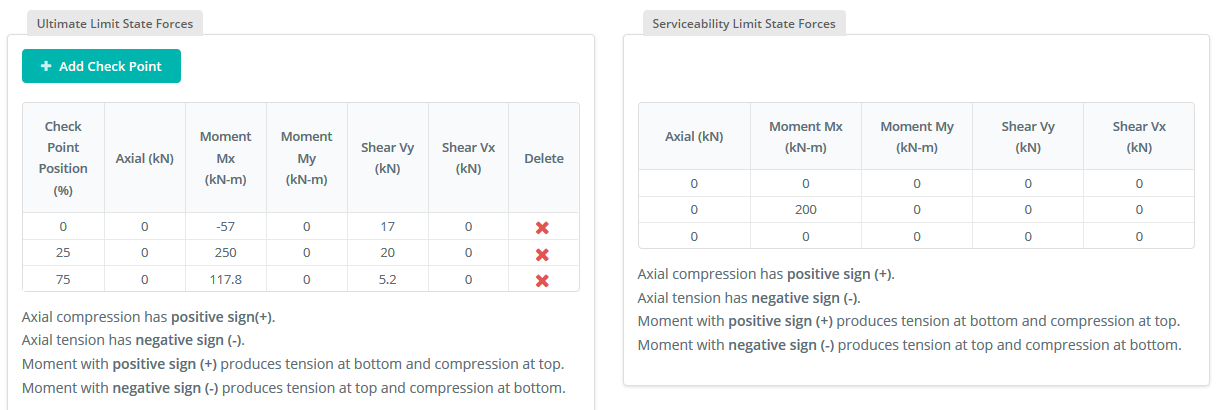

Voor de zelfstandige versie van deze module, de krachten worden handmatig in tabellen gedefinieerd. Hieronder staan ​​twee tabellen: de ene is voor krachten die in aanmerking komen voor ultieme grenstoestandcontroles en de andere voor bruikbaarheidsgrenstoestandcontroles. De krachten worden gedefinieerd voor elke sectie van de staaf en het aantal secties langs de staaf is niet beperkt. Klikken op het “Nieuw punt toevoegen” Met de knop kan de gebruiker de positie bepalen (heb een % van lengte langs het lid) en de reeks krachten die op die locatie langs het lid inwerken.

In de SkyCiv Beam, de krachten worden automatisch gedefinieerd op basis van de balkanalyse uitgevoerd door de module. In dit geval, de gebruiker kan gewoon het gewenste aantal te ontwerpen secties definiëren en hun posities langs het lid specificeren.

Opnieuw, zodra alle gegevens zijn gedefinieerd, de “Sparen” knop moet worden geklikt, anders worden ze niet bewaard voor de ontwerpcontrole.

Combinaties

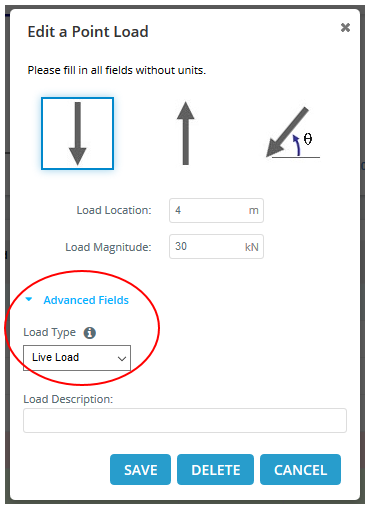

Als de gebruiker lastencombinaties wil overwegen, hij / zij moet het belastingstype definiëren voor elke belasting die op het liggermodel wordt toegepast.

Op het tabblad Combinaties, de gebruiker kan alle noodzakelijke belastingscombinaties definiëren voor sterkte- en bruikbaarheidscontroles. Standaard, het programma genereert een set standaard belastingscombinaties op basis van de gekozen ontwerpcode. Ze kunnen door de gebruiker worden bewerkt en uitgebreid. In het bijzonder belastingscombinatie, een waarde die niet gelijk is aan nul moet worden ingevoerd om een ​​specifiek belastingstype te overwegen. Anders, het belastingstype wordt in de combinatie helemaal niet in aanmerking genomen.

Zodra de tafel is ingevuld of correct is ingevuld door de gebruiker, het is noodzakelijk om het werk op te slaan door op de te klikken “Sparen” knop.

Resultaten

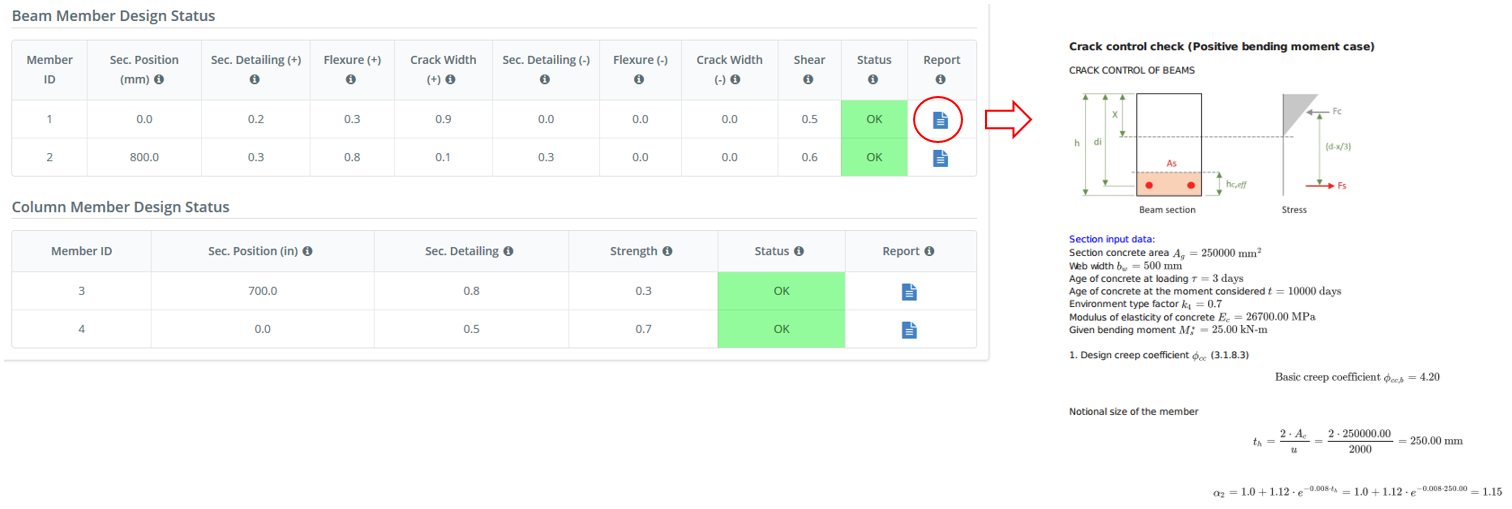

Na het invullen van alle benodigde informatie voor het ontwerp van het betonnen lid, de gebruiker kan eindelijk doorgaan met het ontwerp door op de “Controleer Design” knop. Op het tabblad Resultaten, de gebruiker kan de ontwerpcontroles en capaciteitsverhoudingen bekijken. In de ontwerpmodule, er zijn capaciteitsverhoudingen voor elke afzonderlijke controle, zoals buigcontrole, dwarskrachtcontrole, crackcontrole en enz. Voor een meer diepgaande blik op de ontwerpberekening, door op het rapportpictogram aan het einde van de rij te klikken, wordt een gedetailleerd ontwerprapport gegenereerd van de controles die door de module zijn uitgevoerd. Het rapport bevat alle controleformules met alle beschreven parameters en gedetailleerde handberekeningen met betrekking tot het ontwerp van de sectie gewapend beton.
