Shell Frame

Overzicht

Het doel van deze testcase is om een ​​deel van de analyse van een asymmetrische structuur te valideren, specifiek:

  • Doorbuiging
  • Krachten/Momenten
  • Lineaire analyse

De structurele 3D-resultaten werden vergeleken met analysesoftware van derden.

Model instellen

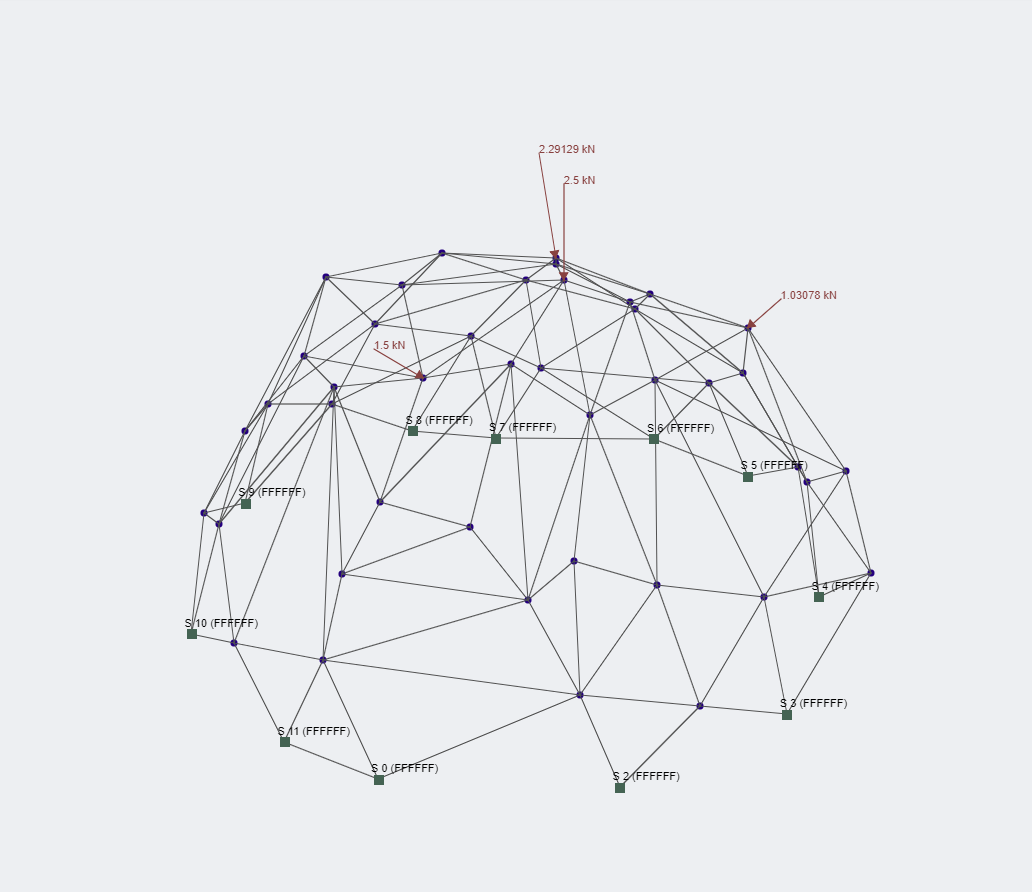

De structuur is een 53-node, 138-staafframestructuur ondersteund door vaste steunen. De structuur is volledig gemaakt van staal met een ronde diameter 20 secties.

Evaluatiepunten: 10
Oplossen:: Lineaire analyse (14 iteraties)

Schelp frame

Analyse resultaten

Resultaat Plaats SkyCiv Derde partij Verschil
Moment Z Lid 38, Startknooppunt -0.00184 kN-m -0.00183 kN-m -0.54645%
Moment Y Lid 119, Eindknooppunt 0.00322 kN-m 0.00322 kN-m 0.00000%
Schuintrekken Y Lid 49, Startknooppunt 0.09661 kN 0.09662 kN 0.01035%
Schuintrekken Z Lid 129, Eindknooppunt -0.06816 kN -0.06816 kN 0.00000%
Reactie Y Knooppunt 51 0.20722 kN 0.20724 kN -0.04141%
Reactie Y Knooppunt 41 0.83895 kN 0.83890 kN 0.00596%
doorbuiging X Knooppunt 14 0.02806 mm 0.02806 mm 0.00000%
doorbuiging Y Knooppunt 22 -0.02224 mm -0.02224 mm 0.00000%
Rotatie Z Knooppunt 47 0.00139 rad 0.00139 rad 0.00000%
Rotatie X Knooppunt 84 -0.00129 rad -0.00129 0.00000%

Resultaat Screenshots

Shell frame reacties

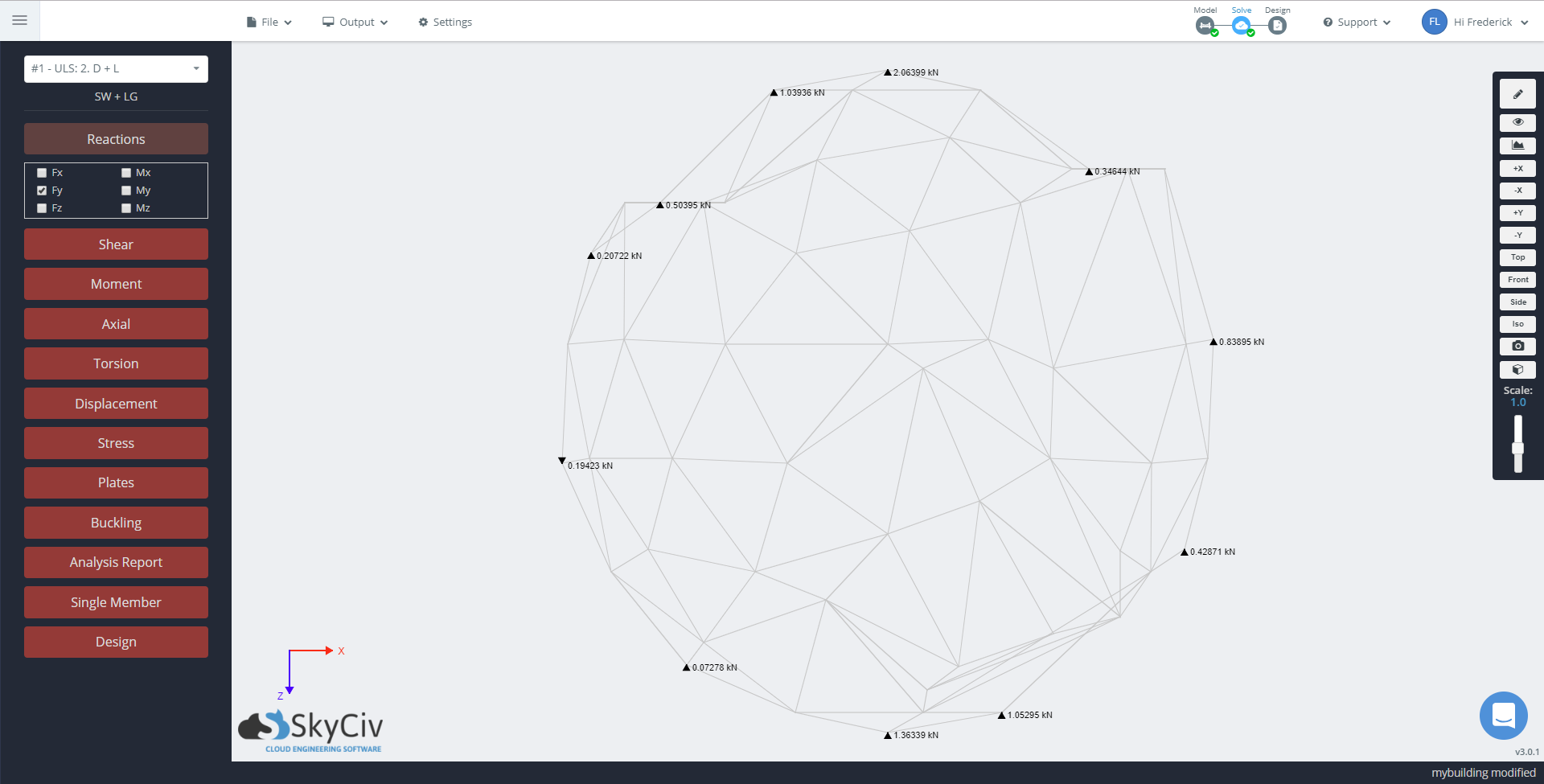

Reacties langs de y-as weergeven door middel van lineaire analyse (Bovenaanzicht)
