Leden en invoegpunten compenseren

Hoe te compenseren, vertaal of voeg invoegpunten toe aan een lid in SkyCiv Structurele 3D

Staafverschuivingen zijn kleine verplaatsingen van de positie van een lid naar een locatie die dichter bij zijn werkelijke wereldrepresentatie ligt.

Standaard, SkyCiv's S3D-software voegt leden knooppunt tot knooppunt toe. De eendimensionale lijn die elk lid tussen hun eindknopen vertegenwoordigt, bevindt zich op het zwaartepunt van de dwarsdoorsnede.

Esthetisch, dit standaardgedrag creëert een overlap van sommige leden die realistisch gezien niet zou kunnen plaatsvinden. In aanvulling op, kleine momenten of krachten kunnen aanwezig zijn in echte wereldstructuren omdat de aangrenzende leden niet echt met het zwaartepunt zijn verbonden. Staafverschuivingen worden daarom gebruikt om deze problemen op te lossen.

Offset-as

Staafoffsets worden gedefinieerd door een invoer met drie tekenreeksen die de offsetafstand in elke asrichting vertegenwoordigt: [x-as, y-as, z-as]. Dit geeft aan dat de leden worden verschoven met een opgegeven waarde van millimeters (inches bij gebruik van Imperial) in de richting van de aangewezen lokale as. De lokale as moet worden gebruikt voor het offset-commando vanwege de verwarring die kan ontstaan ​​binnen een driedimensionale ruimte wanneer twee leden zich op twee totaal verschillende vlakken bevinden. Als een element zich bijvoorbeeld diagonaal op de globale as bevindt, zou het moeilijk en tijdrovend zijn om dit via globale metingen te compenseren.

Lokale as van staaf kan worden weergegeven op de draadframeweergave door naar de zichtbaarheidsinstellingen te gaan en deze in te schakelen zoals hieronder weergegeven:



De gekleurde lijnen op elk lid vertegenwoordigen de as die lokaal is voor het lid. Groen geeft de richting van de lokale Y-as aan; rood geeft de richting van de lokale X-as aan; en blauw geeft de richting van de lokale Z-as aan.

Een lid compenseren

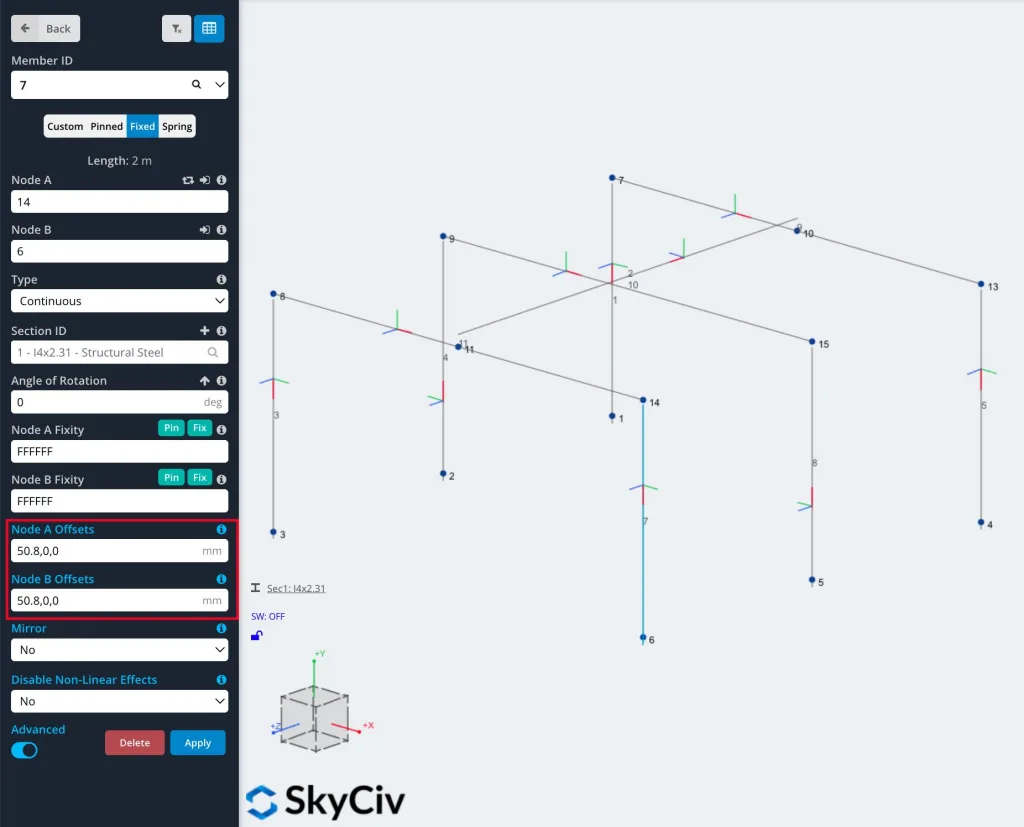

Een staaf kan worden verschoven door op de staaf te klikken en de waarde van de verschuiving in het corresponderende asgedeelte van het volgende in te voeren: [x-as, y-as, z-as], oorspronkelijk ingesteld als [0,0,0] vanwege het ontbreken van initiële offset. Als u een negatief getal gebruikt, wordt het lid in de negatieve richting verschoven als de lokale as.

Om toegang te krijgen tot de offset-opties:, zorg ervoor dat je de hebt omgeschakeld “Geavanceerd” overschakelen naar de aan-positie.

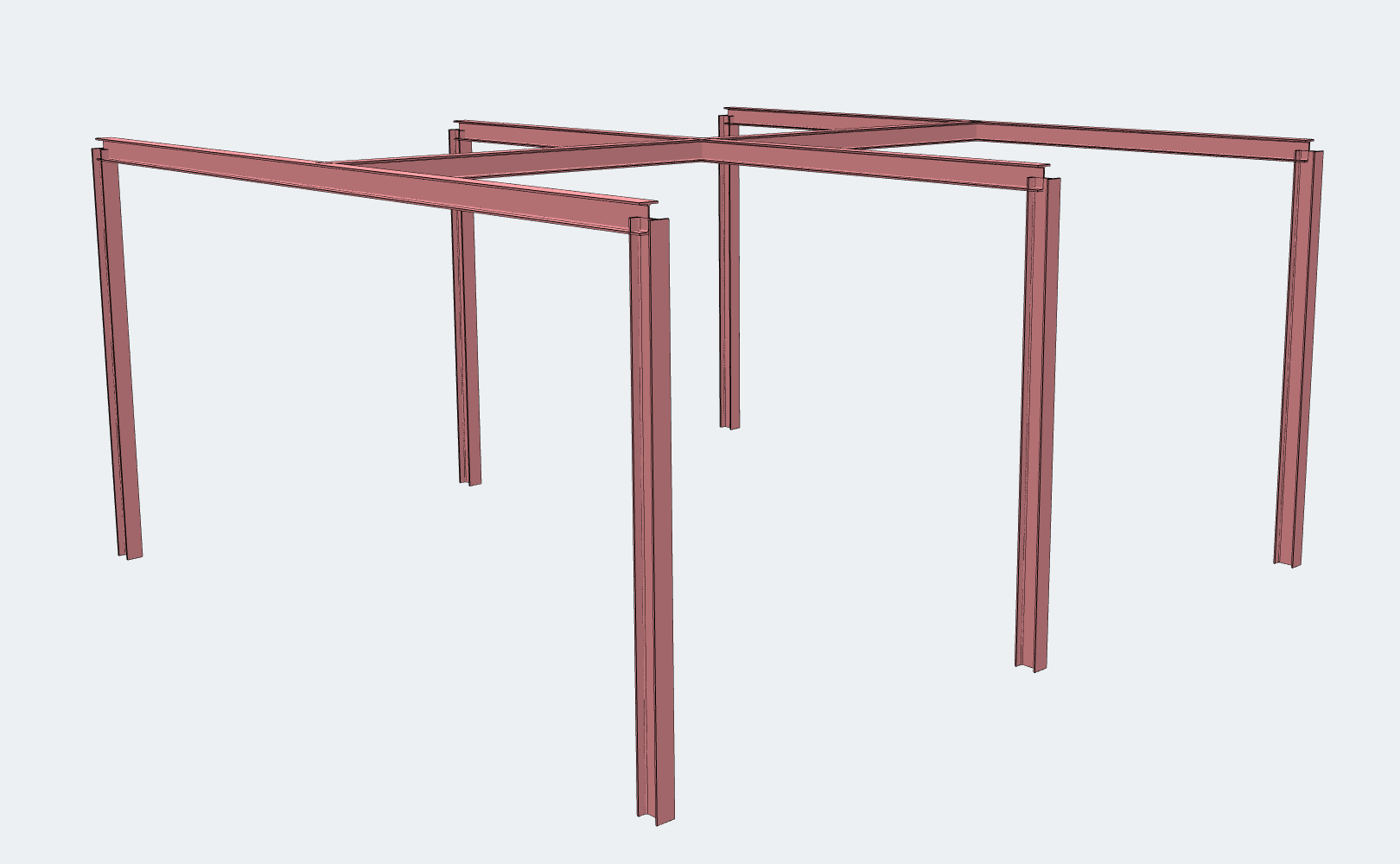

Hieronder ziet u een voorbeeld van een frame zonder staafoffsets. Houd er rekening mee dat verschuivingen naar een staaf kunnen worden gemaakt aan een enkel uiteinde of aan beide uiteinden, zoals weergegeven in de gegevensbladweergave van de constructie.



U kunt hierboven zien dat de hoeken van de framedelen overlappen en dat de gording in de framebalk zit in plaats van bovenop.

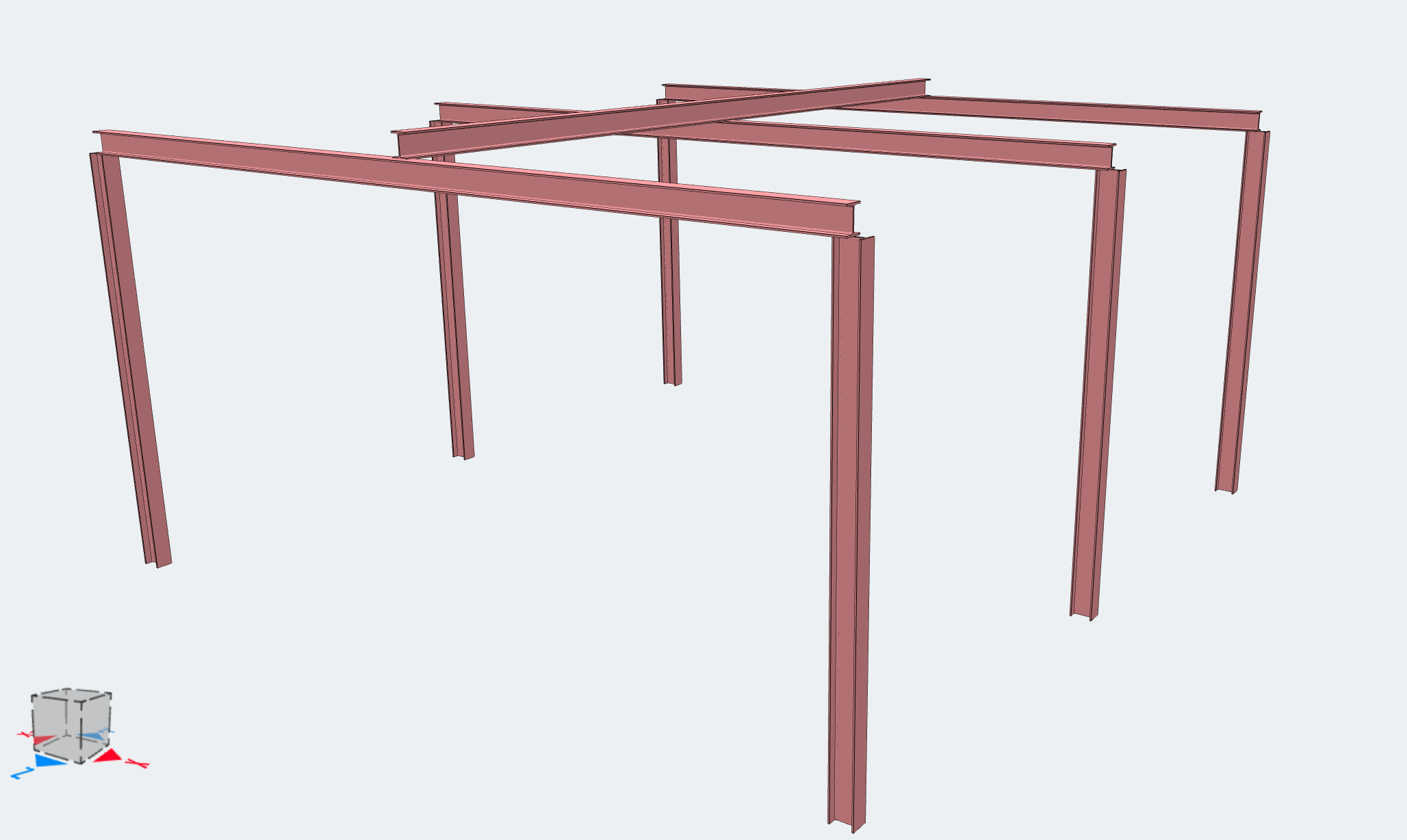

Hieronder wordt hetzelfde frame weergegeven, maar met het gebruik van staafoffsets:



Je kunt hierboven zien dat de spanten nu bovenop de kolommen zitten in plaats van erin en op dezelfde manier met de gordingen op de spanten.

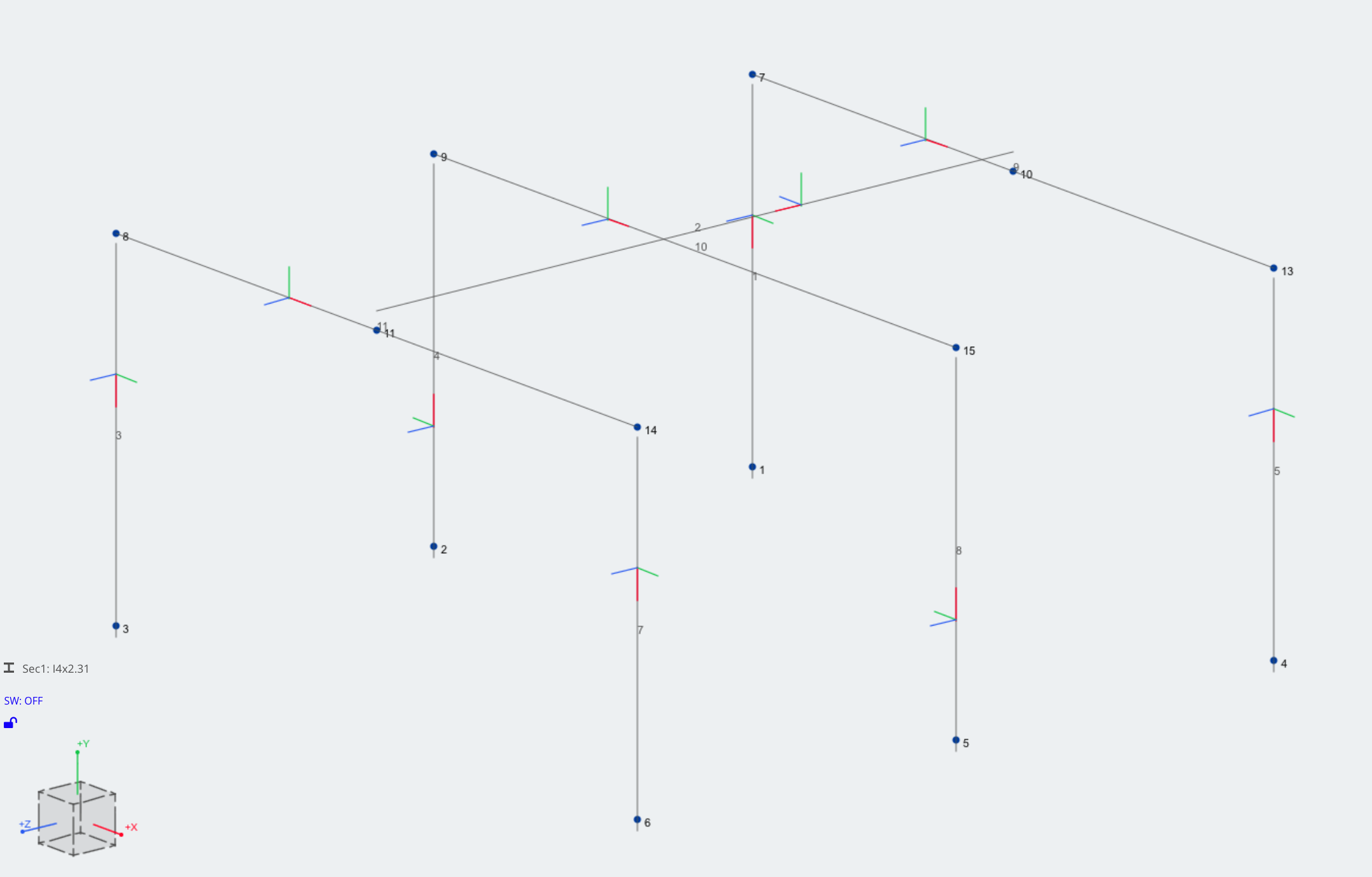

Hieronder wordt hetzelfde frame weergegeven, maar in de bekabelde frameweergave:

Hoewel de leden er niet verbonden uitzien in de bekabelde weergave, het zal nog steeds modelleren als een compleet frame met stijve verbindingen with, die in de volgende sectie worden besproken:.

Hoe werken compensaties??

Offsets zullen creëren “ruimte” tussen een lid en zijn knooppunt, maar nog steeds verbonden met het knooppunt. Het is verbonden door een onzichtbare Stijve schakel. Een starre link is een denkbeeldige stijve link die het knooppunt verbindt met de offsetlocatie van het lid, zodat ze ladingen perfect vertalen, afbuiging en rotaties naar elkaar toe.

Omdat de leden niet langer in het midden zijn verbonden, deze stijve schakel zal een kleine momentarm creëren en zal daarom de interne krachten van het lid beïnvloeden. Het kan extra torsiekrachten of buigmomenten in de staaf veroorzaken. Vaak zijn deze waarden vrij minimaal en kunnen ze vaak als verwaarloosbaar worden beschouwd.

Lees meer over starre links en hun gedrag in de Lid documentatie.

Let op bij het gebruik van offsets

Het is belangrijk om voorzichtig te zijn bij het gebruik van offsets en stijve schakels om ervoor te zorgen dat de leden nog steeds correct zijn aangesloten. Bijvoorbeeld, als u een stijve link aan een FFFRRR-steun bevestigt (vaste vertaling is alle richtingen – vrij om in alle richtingen te draaien), je zou verwachten dat dat lid nog steeds wordt ondersteund in de X,EN,Z vertaling. Echter, de starre schakel is technisch vrij draaibaar en de krachten worden mogelijk niet overgedragen zoals bedoeld:

WhatsApp-afbeelding 2019-05-17 Bij 11.41.37 AM

(Notitie: In dit geval kan een correcte opstelling een volledig vaste steun zijn en vervolgens FFFRRR aan het uiteinde van het element om te voorkomen dat het stijve element roteert)

Invoegpunten

Invoegpunten zijn een gebruikelijke manier om de positionering van de verbinding met een lid te bepalen. Standaard, het lid zal via zijn zwaartepunt met andere elementen worden verbonden. Met insteekpunten, u kunt dit naar andere belangrijke punten van de sectie verplaatsen. Invoegpunten zijn gebouwd op dezelfde functionaliteit als offsets om de nauwkeurigheid van de software in evenwicht te brengen met een schone en gemakkelijke gebruikerservaring.

Invoegpunten zijn eenvoudig te beheren met behulp van Lidcompensaties:

Invoegpunten kunnen als volgt worden gedefinieerd:

  • Eerste toegang – alleen nummer
  • Tweede invoer – top, bodem, afschuiving of midden
  • Derde inzending – Rechtsaf, links, afschuiving of midden
  • Vierde inzending – (Optioneel) Door een vierde argument toe te voegen als “vprobleem”, de oplosser negeert de offsets in de analyse, en gebruik ze alleen in de graphics.

Door deze opties te combineren, gebruikers kunnen hun invoegpunten verplaatsen naar de gewenste plek op het onderdeel:

invoegpunten in structurele analysesoftware

Enkele veelvoorkomende invoegpunten van een balk – Opmerking: gebruikers kunnen de verschillende ingangen mixen en matchen

Enkele veelvoorkomende voorbeelden:

0,top,0 Invoegpunt tot bovenkant ligger
0,top,Rechtsaf Invoegpunt rechtsboven op de ligger
0,bodem,links,visueel Invoegpunt linksonder op de ligger, negeer de offset in de analyse (alleen gebruiken voor visualisatie)
0,schuintrekken,schuintrekken Invoegpunt naar midden van sectieafschuiving
0,0,Rechtsaf Invoegpunt midden rechts van de ligger
0,t,r Invoegpunt rechtsboven van de ligger

Notitie: voor alle bovengenoemde ingangen, gebruikers kunnen alleen de eerste letter als snelkoppeling invoeren. Bijv. “0,t,l” zou hetzelfde zijn als binnenkomen “0, top, links”

De effecten van invoegpunten

Hieronder vindt u enkele voorbeelden van de effecten van verschillende invoegpunten. Door een invoegpunt op te nemen, een stijf onderdeel zal worden geïntroduceerd aan de uiteinden van het onderdeel om de locatie van het zwaartepunt te compenseren. Dus in onderstaand voorbeeld, we hebben drie mogelijke invoegpunten:

De verschillende invoegpunten zullen verschillende effecten hebben op beide doorbuigingen, reacties en staafbuigmomentdiagrammen:

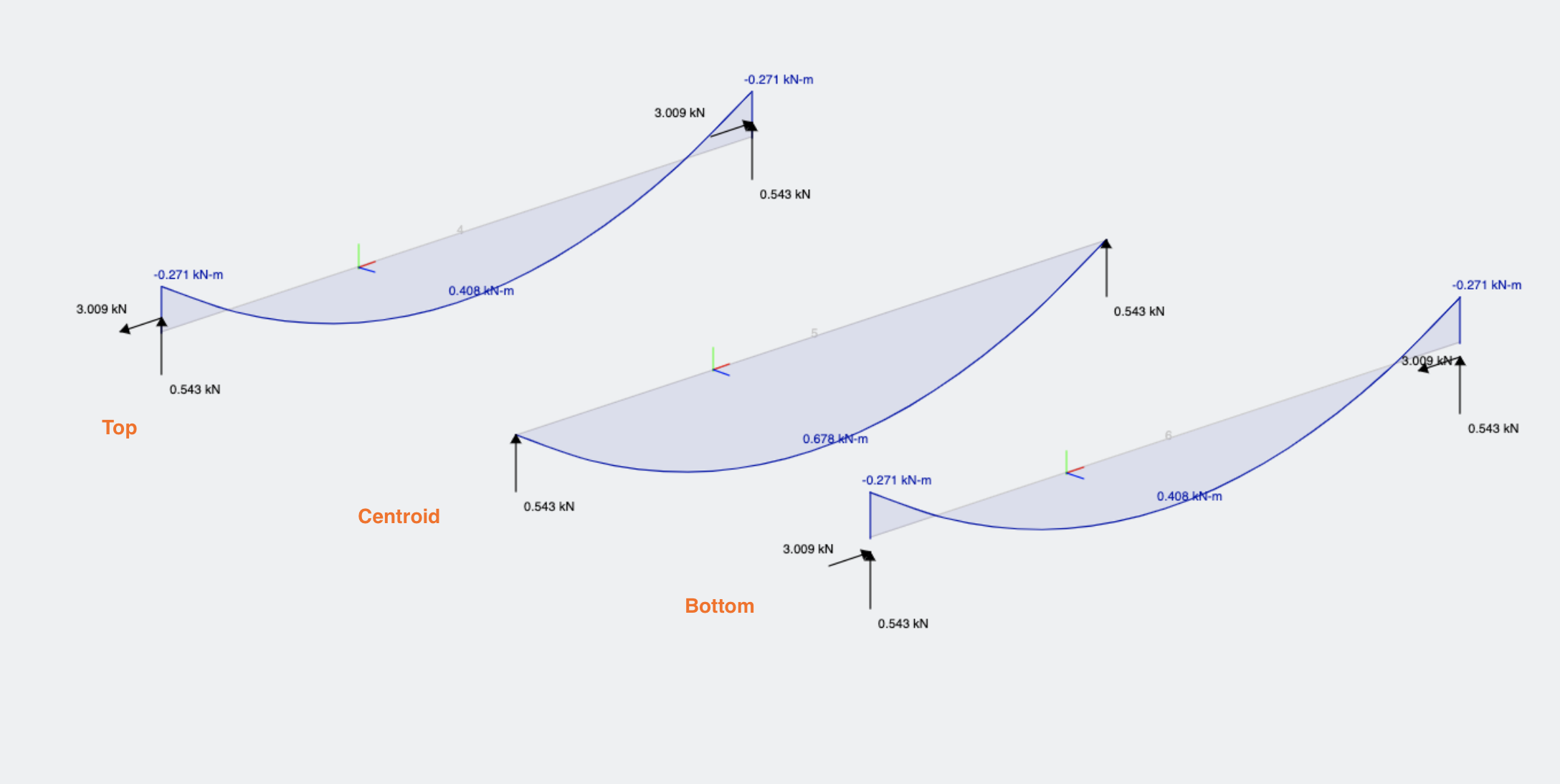

vergelijking van invoegpunten

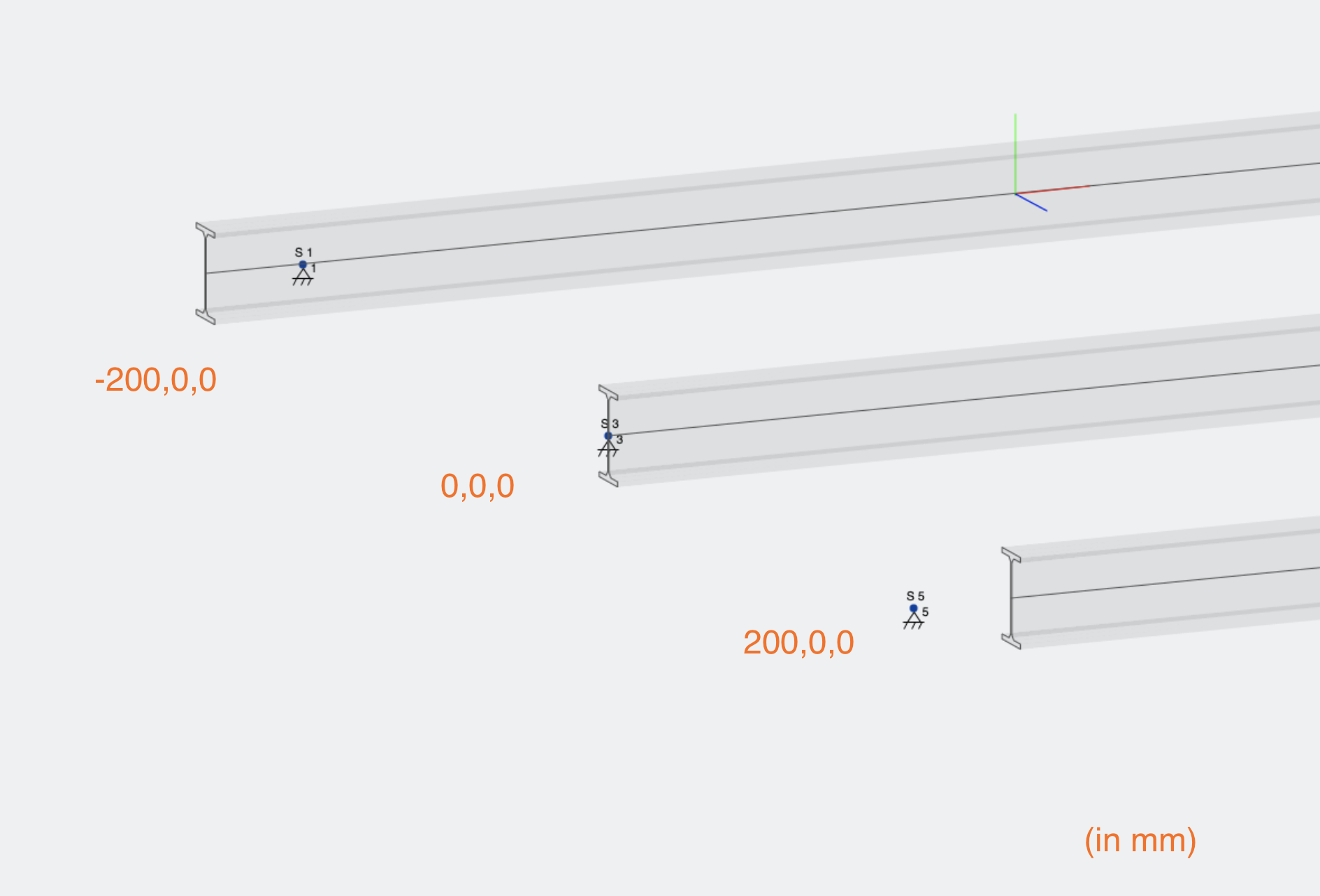

Invoegpunten (compensaties) kan ook langs een staaf bestaan ​​door als eerste invoer een getal in te voeren, hier zijn 3 voorbeelden daarvan:
