使用 SkyCiv Load Generator 进行 ASCE 7 雪荷载计算

使用SkyCiv Load Generator计算结构的雪荷载压力, 该过程是首先定义代码参考. 然而, 只有具有专业帐户的用户或购买了独立Load Generator模块的用户才可以使用此计算. 您可以通过此购买独立模块 链接.

SkyCiv 负载生成器 UI

数字 1. SkyCiv 负载生成器 UI

网站数据

用户可以从 SkyCiv 雪图数据库中按位置获取地面雪荷载. 使用 ASCE 7-10 或ASCE 7-16, 您只需要定义 风险类别 的结构,并把位于美国的地址:

SkyCiv Load Generator 站点雪数据

数字 2. SkyCiv Load Generator 站点数据

SkyCiv已按照平装本标准对地图进行了数字化处理. 这表示, 您只需输入站点位置,软件就会根据此输入自动拉动地面雪荷载. 免费工具获取地面雪荷载的次数有限制. 地面雪荷载值来自截面 7.2 ASCE的 7 利用从 Google Maps API 获取的结构的地面高程.

用于雪荷载计算的场地输入参数

风险类别用于确定风险目标地面雪荷载 PG
取决于所考虑高度的地面高度 – 用于根据所选风险类别获取最近的地面雪荷载
地面积雪 – 用于计算设计雪压的地面雪荷载. 这是根据自动确定的 风险类别取决于所考虑高度的地面高度 并且可以由用户修改

完成以上参数后, 我们可以点击 “确认站点数据” 检查我们的输入是否正确 (会将按钮的字体颜色从白色更改为绿色). 在这之后, 我们现在可以进入结构数据部分.

结构数据

下一步是首先定义 结构体 你正在分析. 目前, ASCE 仅支持建筑结构 7.

SkyCiv Load Generator 结构数据

数字 3. 建筑物结构数据输入.

用于雪荷载计算的结构输入参数

屋顶型材用于基于所选屋顶轮廓和屋顶倾斜角的压力系数值
建筑长度 – ASCE 中定义的平行于风向的尺寸 7. 用于压力系数的计算
建筑宽度 – ASCE 中定义的垂直于风向的尺寸 7. 用于压力系数的计算
平均屋顶高度 – 结构从地面到坡屋顶中间高度的尺寸. 用于速度压力计算
屋顶倾斜角 – 屋顶坡度(以度为单位). 用于压力系数的计算. 使用我们的 坡屋顶计算器 如果你需要确定这个.

一旦上述参数完成并验证 (单击确认结构数据), 我们现在可以进入雪荷载参数部分.

雪数据

继续我们的雪荷载计算, 我们需要首先选中“雪荷载”按钮旁边的复选框. 默认, 当定义场地雪数据时会检查此项.

SkyCiv Load Gen 雪荷载复选框

数字 4. 雪荷载数据复选框.

雪输入参数

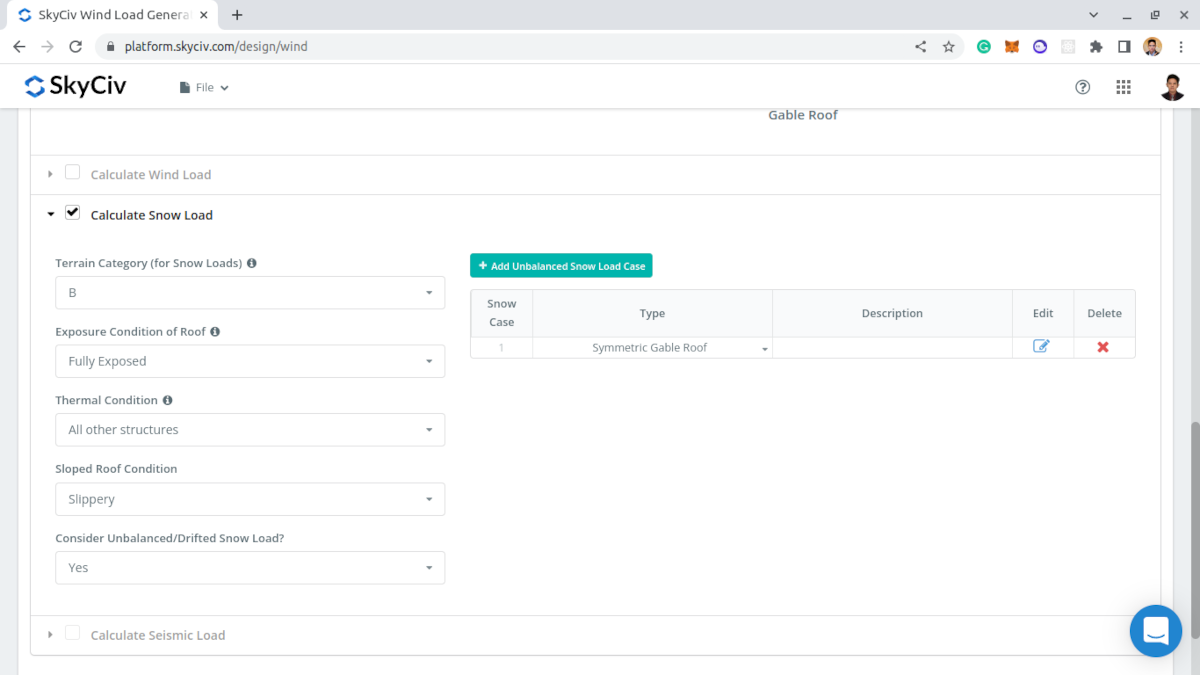

SkyCiv Load Gen 雪输入参数

数字 5. 雪荷载输入参数.

雪荷载的地形类别

此参数用于计算曝光系数, 这. 此因素的选项如下:

  • 乙, C, 或 D (从节 26.7 ASCE的 7)
  • 多风山区的林线以上
  • 在阿拉斯加, 在 2 英里内没有树木的区域 (3-公里) 场地半径

屋顶暴露条件

像雪荷载的地形类别, 此参数也用于计算曝光系数, CË. 此选择的选项及其来自 ASCE 的相应定义 7 以下是:

  • 庇护所: “屋顶紧贴在有资格成为障碍物的针叶树中. 距离内的障碍物 10 x 屋顶水平以上障碍物的高度提供庇护。”
  • 完全暴露: “屋顶四面暴露,无地形遮蔽, 高等结构, 或树木. 包含几件大型机械设备的屋顶, 延伸到平衡雪荷载高度以上的护墙 (Hb), 或其他障碍物不属于此类. 如果唯一的障碍物是几棵冬天落叶的落叶树, 应使用“完全暴露”类别。”
  • 部分暴露: “除上述以外的所有屋顶。”

热条件

此参数用于获取热因数, CŤ. 选项如下:

  • 结构保持略高于冰点和其他寒冷, 通风屋顶,其中热阻 (R值) 通风空间和受热空间之间超过 25 °F × h × ft2/英热单位 (4.4 K × 米2/w ^)
  • 不加热和露天结构
  • 有意保持在冰点以下的结构
  • 具有热阻屋顶的连续加热温室 (R值) 少于 2.0 °F × h × ft2/英热单位 (0.4 K × 米2/w ^)
  • 所有其他结构

倾斜的屋顶条件

此参数用于获取屋顶坡度系数, Cs. 该参数有两个选项: “滑”“其他情况。”

考虑不平衡/降雪量的情况?

此参数是一个 “是的” 要么 “没有” 计算不平衡的雪荷载情况. 选择后 “没有,” 平衡雪荷载情况仅应计算. 另一方面, 选择后 “是的,” 不平衡的雪荷载情况表将显示. ASCE 有三个选项 7:

对称山墙屋顶上的雪荷载漂移

本案例用于计算对称山墙屋顶上的雪荷载漂移.

对称山墙屋顶的不平衡雪荷载输入

数字 6. 对称山墙/四坡屋顶雪荷载漂移计算参数.

不对称山墙屋顶上的雪荷载漂移

该案例用于计算不对称山墙屋顶上的雪荷载漂移,如下所示.

非对称山墙屋顶的不平衡雪荷载输入

数字 7. 非对称山墙/四坡屋顶雪荷载漂移计算参数.

下屋顶雪荷载漂移

此案例用于计算较低屋顶水平的雪荷载漂移,也可用于获取迎风和背风情况下女儿墙的漂移.

下屋顶雪荷载输入不平衡

数字 8. 下屋顶雪荷载漂移计算参数.

定义完所有这些参数后, 下一步是单击 UI 右上角的“计算负载”.

结果

雪荷载结果将显示计算平衡雪荷载的参数,如下所示. 汇总结果显示在屏幕右侧. 其他结果显示在详细报告中.

平衡雪荷载结果

数字 9. 计算中使用的雪荷载参数和计算的平衡雪荷载.

不平衡的雪荷载结果

数字 10. 不平衡的雪荷载结果.

详细计算

只能通过以下方式访问详细的雪荷载计算 专业帐户用户 和那些购买了 独立负载生成器模块. 计算中使用的所有参数和假设都显示在报告上,以使其对用户透明. 您可以通过以下链接下载详细计算示例:

协会 7-16 雪荷载

SkyCiv Load Generator 详细的雪荷载报告

有关其他资源, 您可以使用这些链接作为参考:
