CFE 风荷载计算 (墨西哥)

使用 SkyCiv 负载生成器 联邦电力委员会 (CFE) 土木工程设计手册 – 风设计 (墨西哥) 风荷载计算

使用SkyCiv Load Generator计算结构的风荷载压力, 该过程是首先定义代码参考. 从那里, 工作流程是在“项目详细信息”中定义参数, 网站数据, 和结构数据, 分别. 然而, 免费用户只能使用山墙和开放式倾斜/双倾斜屋顶的计算,最多可达 2 每天解决. 使用专业帐户或通过购买 独立的Load Generator模块, 您可以根据需要使用此计算的所有功能 您可以通过此购买独立模块 链接.

负载生成器 UI

数字 1. SkyCiv 负载生成器 UI

网站数据

在 CFE Viento 中计算墨西哥各地的风速可能是一个复杂的过程. 这就是为什么 SkyCiv 开发了在线风荷载工具,通过我们的交互式 Google 地图帮助计算设计风速和风压. 使用项目地址或单击并拖动标记来指定位置:

SkyCiv 负载生成器站点数据

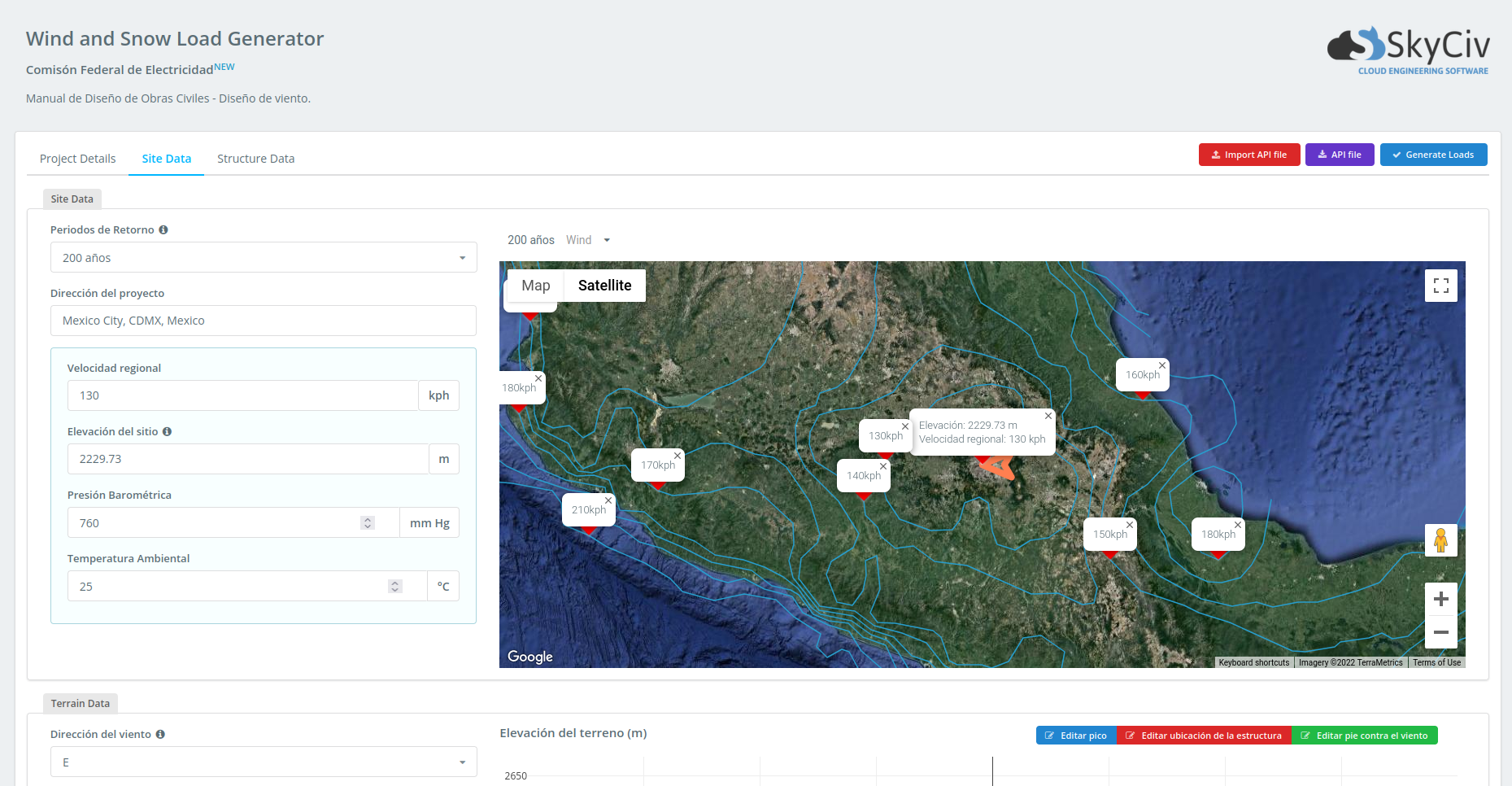

数字 2. SkyCiv Load Generator 站点数据

SkyCiv已按照平装本标准对地图进行了数字化处理. 这表示, 您只需输入站点位置,软件就会根据此输入自动拉动风速. 免费工具可以计算多少次风速是有限制的. 该软件将使用我们的内部插值器来计算轮廓之间的值, 确保设计中使用准确的风速.

用于风荷载计算的站点输入参数

退货期 – 该值用于根据剖面确定区域风速 4.2.2.1. 选项有 10 年份, 50 年和 200 年份.
取决于所考虑高度的地面高度 – 用于根据风速获取最近的风速 退货期 已选
基本风速 – 计算设计风压时使用的基本风速. 这是根据自动确定的 退货期取决于所考虑高度的地面高度 并且可以由用户修改
大气压力和环境温度 – 它用于计算相对于海平面的温度和高度的修正系数. 默认值为 760 毫米汞柱和 25 摄氏度, 分别.

完成以上参数后, 我们可以点击 “确认站点数据” 检查我们的输入是否正确 (会将按钮的字体颜色从白色更改为绿色). 在这之后, 我们现在可以进入结构数据部分.

结构数据

结构数据和风雪参数被分成不同的部分. 您需要先定义 结构体 你正在分析. 目前, CFE 仅支持建筑结构.

结构数据

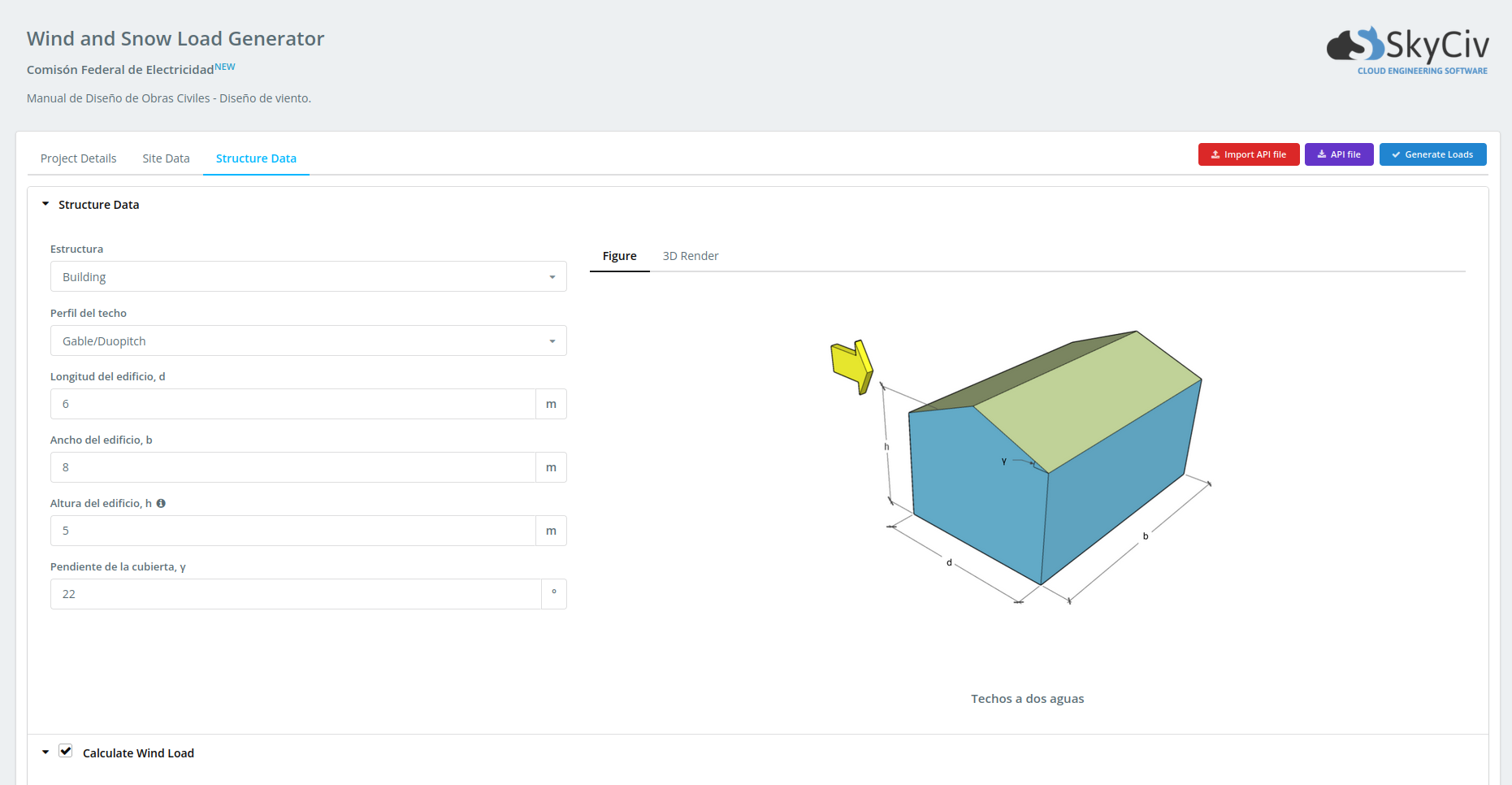

数字 3. 建筑物结构数据输入.

用于建筑结构, 我们需要填充结构尺寸,如上面的建筑图所示. 屋顶型材的选项如下:

  • 山墙
  • 单坡
  • 臀围
  • 俯仰 (打开山墙)
  • 槽式 (开放式倒山墙)
  • 开阔的坡度

对于 免费用户, 建筑仅适用于山墙和斜屋顶. 完成所有结构数据输入后, 您可以通过单击 3D渲染 在右边. 此外, 请注意,建筑物长度定义为平行于风向的尺寸 (如箭头所示) 且建筑长度垂直于风向

用于风荷载计算的结构输入参数

屋顶型材用于基于所选屋顶轮廓和屋顶倾斜角的压力系数值
建筑长度– CFE 中定义的平行于风向的尺寸. 用于压力系数的计算
建筑宽度 – CFE 中定义的垂直于风向的尺寸. 用于压力系数的计算
建筑高度 – 结构从地面到坡屋顶中间高度的尺寸. 用于速度压力计算
覆盖坡度 – 屋顶坡度(以度为单位). 用于压力系数的计算

一旦上述参数完成并验证 (单击确认结构数据), 我们现在可以进入风荷载参数部分.

风数据

继续我们的风荷载计算, 我们需要首先选中“风荷载”按钮旁边的复选框. 默认, 当定义站点风数据时检查此项.

风荷载复选框

数字 4. 风荷载数据复选框.

下一步, 是定义 取决于所考虑高度的地面高度 以及相应的 土地按其粗糙度分类 上风区的.

风荷载参数

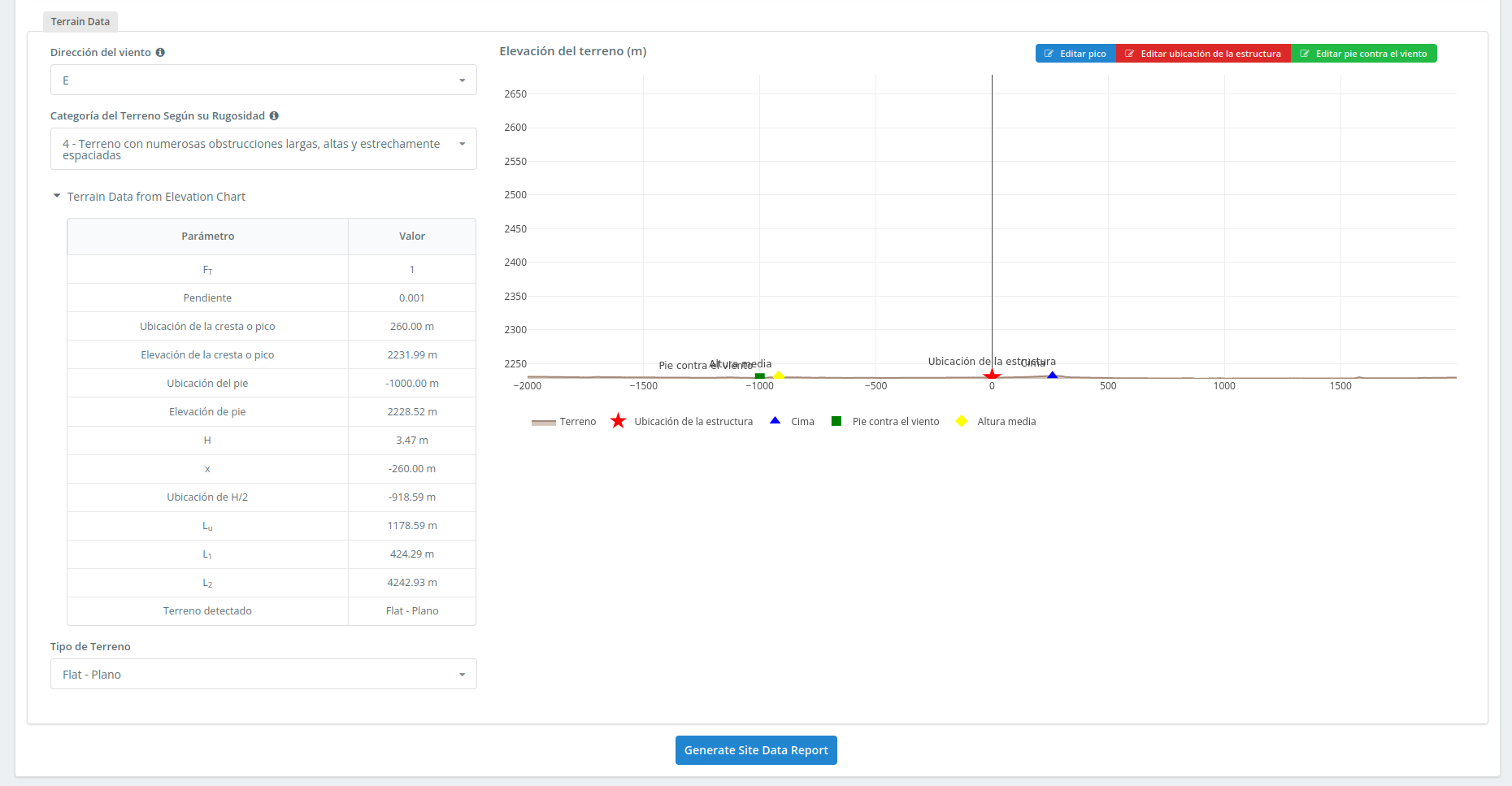

数字 5. 来自 Google 地图的逆风海拔高度数据 (剩下) 和下风侧 (对).

建筑物的风输入参数

结构类型 – 放 CFE风 08 – 采用封闭式工厂或 CFE Viento 的建筑 08 – 隔热屋顶
可能的渗透条件 – 用于计算内压系数 Cpi 用于封闭式屋顶型材. 可以通过单击标签来定义以显示选项.
吸入区的空隙面积相对于建筑物中空隙的总面积 – 适用于具有主导开口的墙壁条件, 用于确定内压系数 Cpi 用于封闭式屋顶型材
墙面覆盖面积 – 用于计算墙面覆层或组件的设计风压
屋顶覆盖面积 – 用于计算屋顶覆层或构件的设计风压
风阻 –
用于计算净压力系数 Cpn 用于开放式屋顶型材

定义完所有这些参数后, 下一步是单击 UI 右上角的“计算负载”.

结果

计算结果如下所示:

风压结果

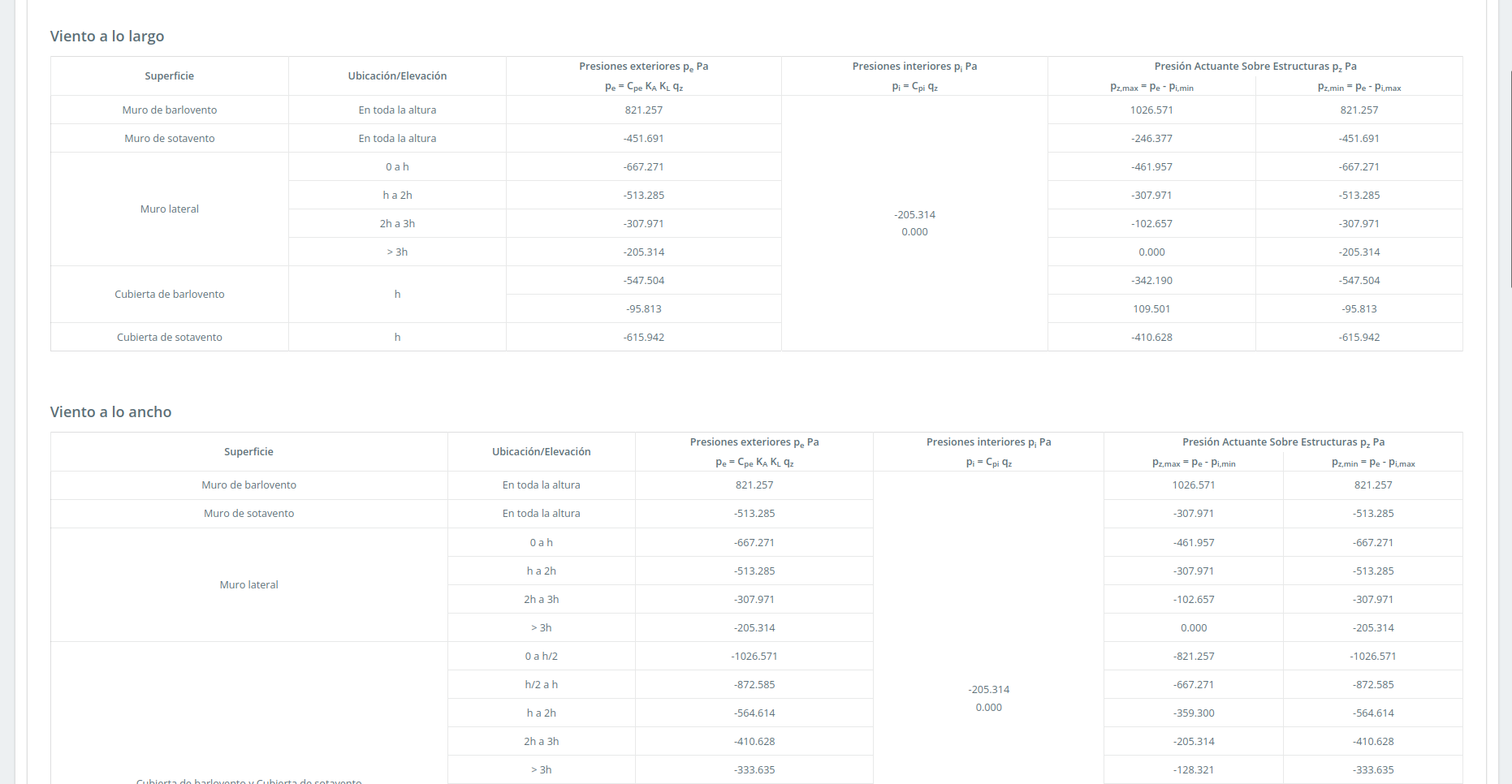

数字 6. 建筑物的风力结果.

详细计算

只能通过以下方式访问详细的风荷载计算 专业帐户用户 和那些购买了 独立负载生成器模块. 计算中使用的所有参数和假设都显示在报告上,以使其对用户透明. 您可以通过以下链接下载详细计算示例:

CFE风 08 – 封闭式厂房建筑
CFE风 08 – 隔热屋顶

详细的风荷载报告

数字 7. 详细的风荷载报告.

其他资源, 您可以查看这些链接以供参考:
