Toiles
Créez d'abord une forme de bande de poutre ici. Le Web peut être construit à partir d'un seul ou de plusieurs éléments. Chaque pièce a une longueur (L), hauteur de départ (Salut) et hauteur finale (Hj), thickness (.) et forme de transition (linéaire, non linéaire, ondulé). Chaque pièce suit l'axe longitudinal de référence. Les bords de début et de fin de la pièce peuvent être contrôlés dans le sens vertical en se déplaçant via la valeur Y à partir de l'axe.
Exemples de cas de saisie Web

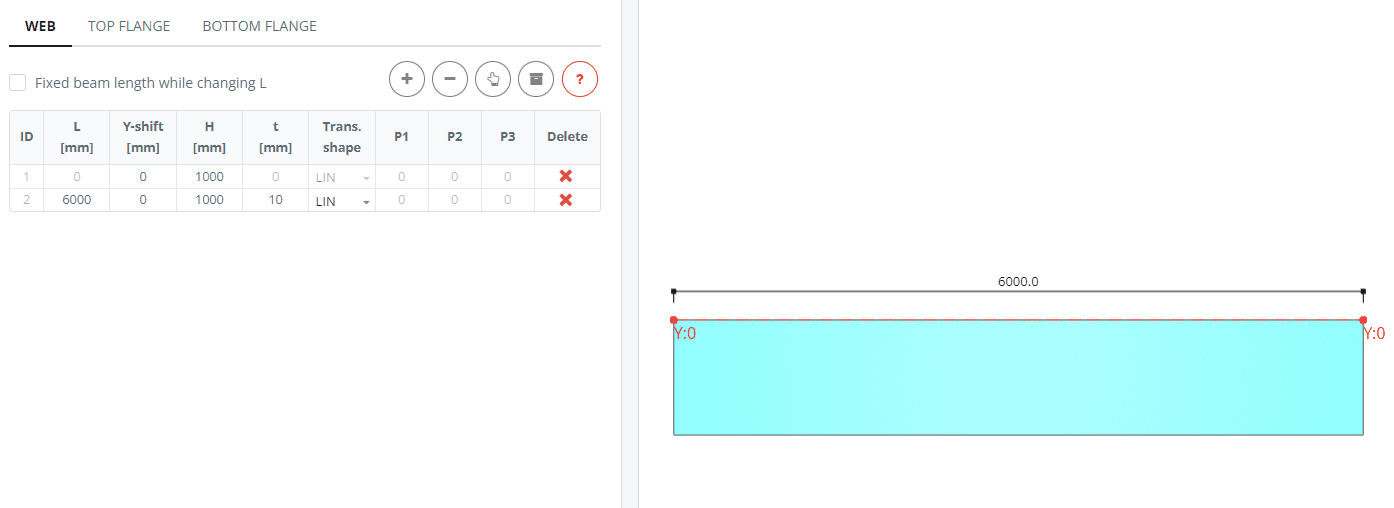

Divisez le site Web existant en plusieurs parties en un clic de souris. Indiquer à la souris le lieu de fractionnement et clic gauche

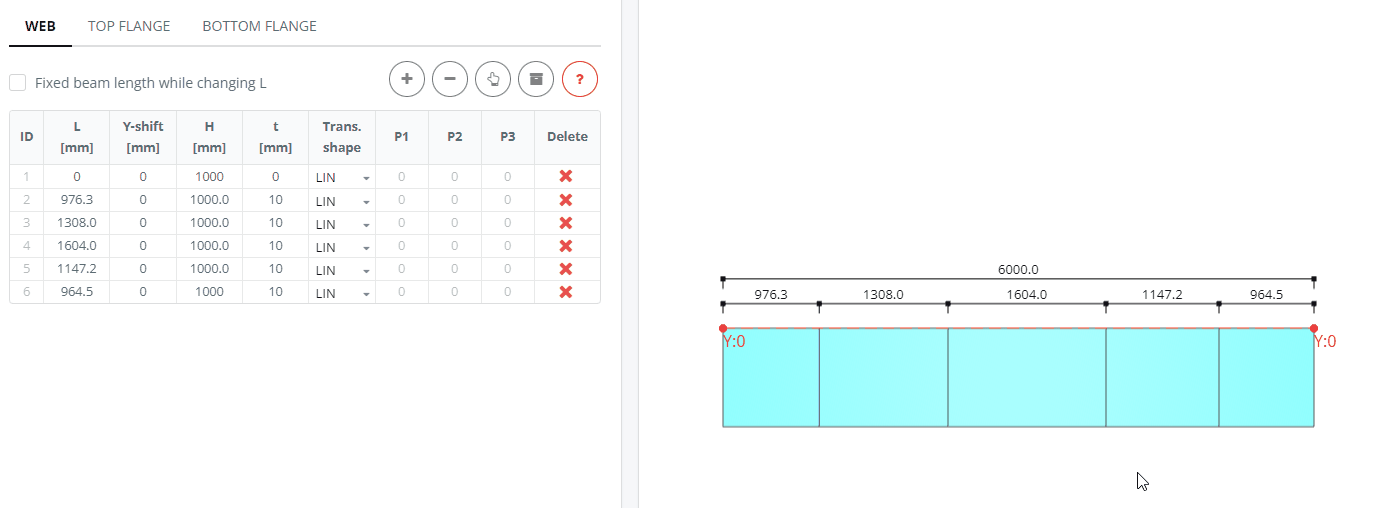

La longueur de la poutre peut être fixée pendant que l'utilisateur met à jour la longueur de la pièce. La longueur mise à jour oblige à mettre à jour les parties voisines’ longueur

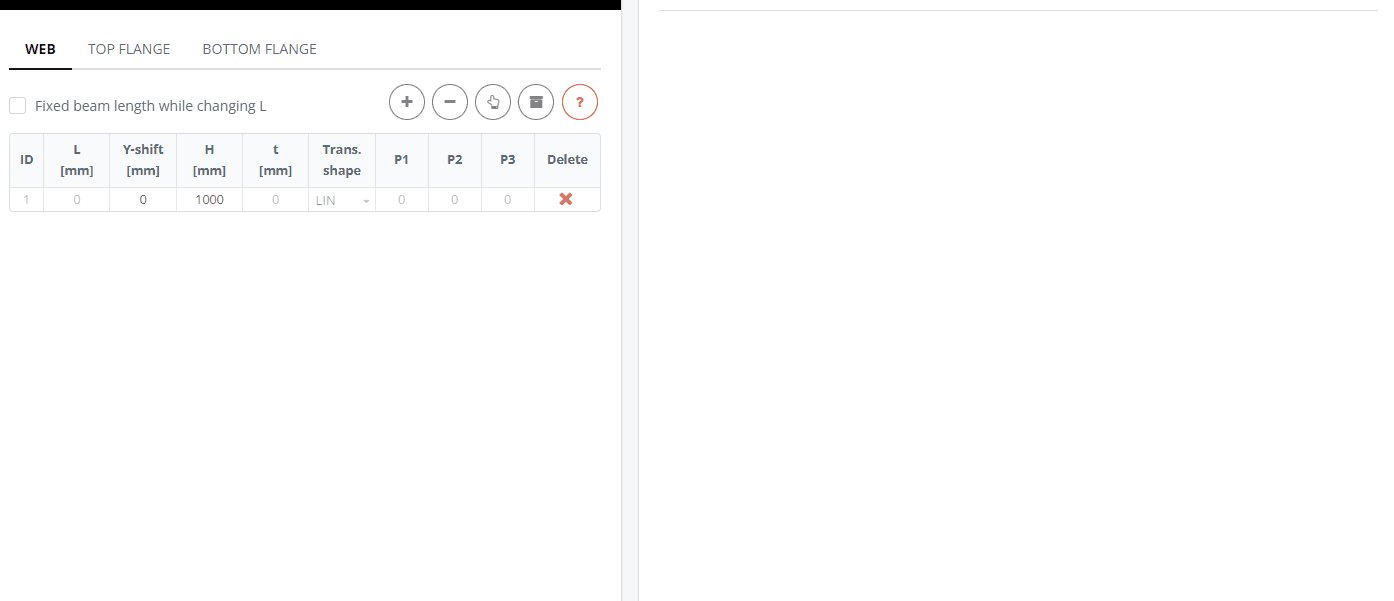

Utilisez des modèles pour la génération automatique de différentes formes du Web
Brides
Créer des formes d'aile de poutre pour les bords supérieur et inférieur de l'âme. Semblables à l'âme, les brides peuvent être construites à partir d'une seule ou de plusieurs pièces. Chaque pièce a une longueur (L), largeur de départ (bi) et largeur finale (bj), thickness (.) et forme de transition (linéaire, écart, pas de transition). Chaque pièce est symétrique par rapport à l'axe longitudinal de la poutre.
Exemples de cas d'entrée de brides

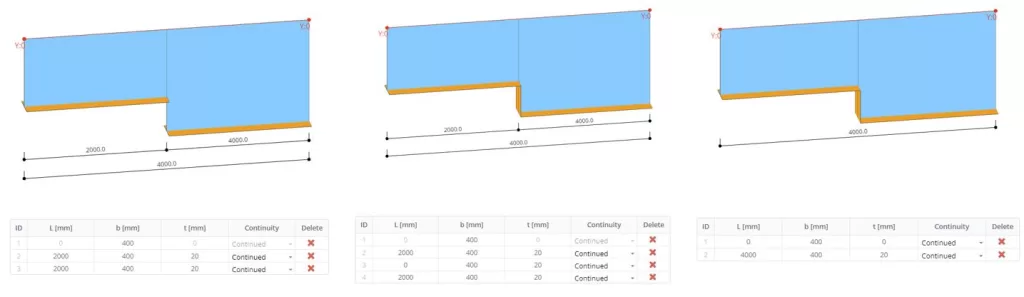

Exemple de cas d'entrée de semelle inférieure lorsque l'âme présente des transitions de forme d'arête vives

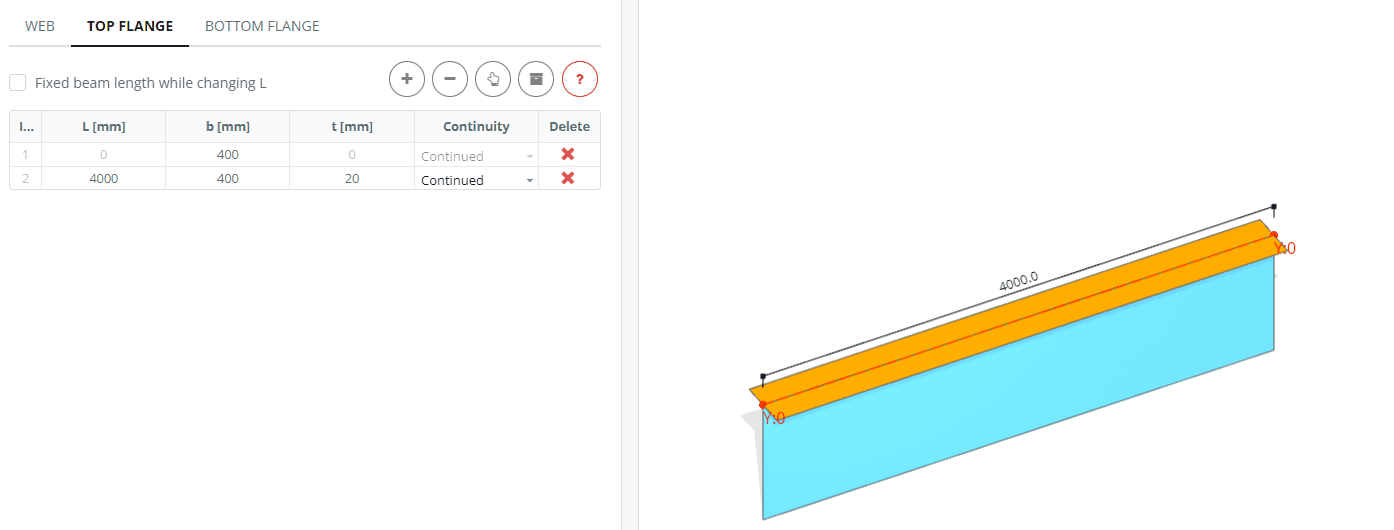

Diviser la bride existante en pièces en un clic de souris. Indiquer à la souris le lieu de fractionnement et clic gauche

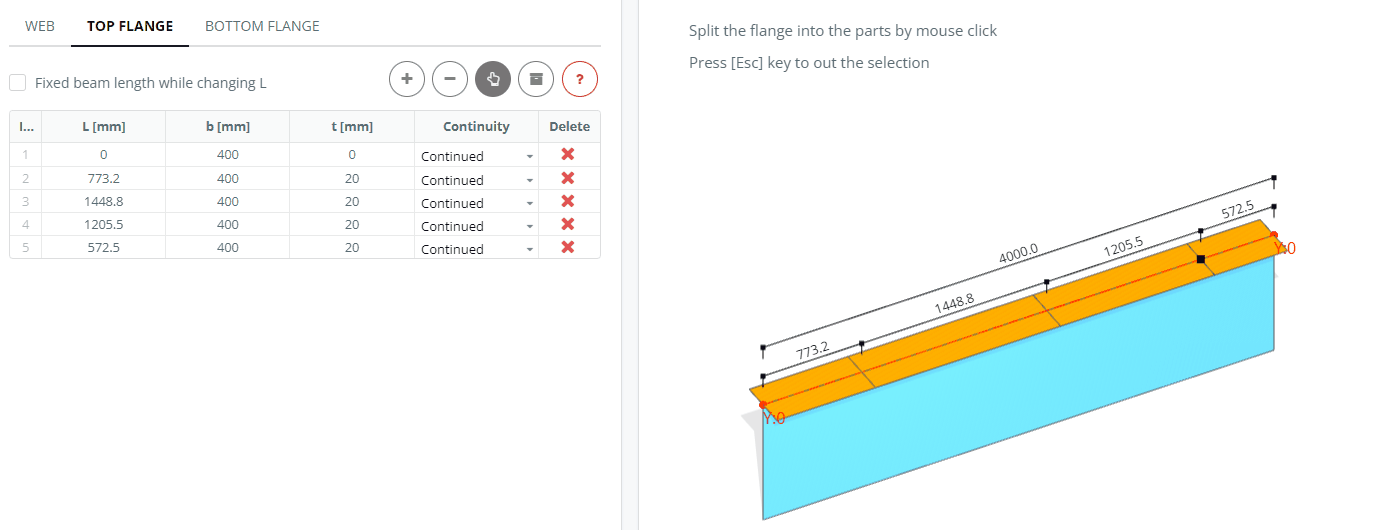

La longueur de la poutre peut être fixée pendant que l'utilisateur met à jour la longueur de la pièce. La longueur mise à jour oblige à mettre à jour les parties voisines’ longueur

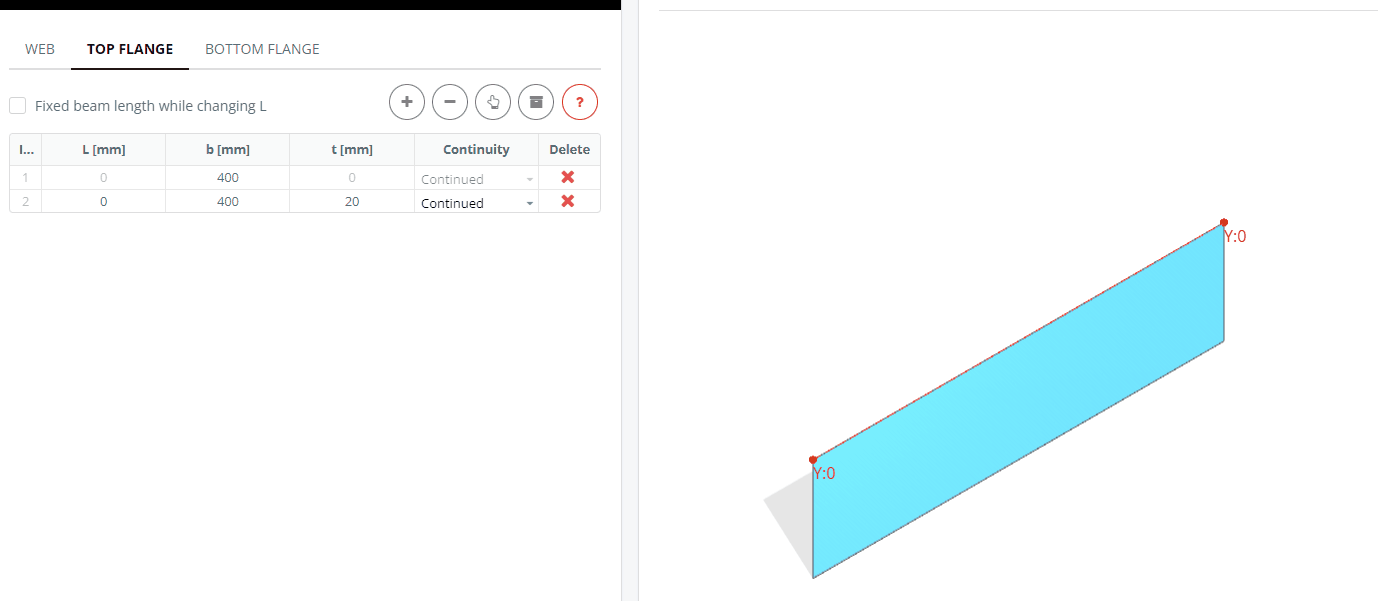

Utiliser des modèles pour la génération automatique de différentes formes de bride
