Importation d'un modèle Revit

Importez des modèles Revit dans SkyCiv via le cloud ou localement

SkyCiv a développé un plugin Revit ainsi qu'une fonctionnalité sur notre propre programme S3D pour permettre aux utilisateurs existants ou nouveaux de Revit d'importer leurs modèles dans SkyCiv. Cela peut être fait soit via un plugin local sur Revit lui-même, soit via le cloud sur notre plateforme. Il est important de savoir qu'à partir de la version 1, le plugin ne prend pas en charge la conversion de familles Revit complexes. Remarque: les utilisateurs peuvent également exporter des modèles Revit à partir de Structural 3D, si vous cherchez cela, veuillez lire notre article sur comment exporter un modèle Revit de SkyCiv.

Importer localement

Les utilisateurs ayant accès à Revit peuvent installez notre plugin avec des instructions et des détails ici, la mise en route est vraiment facile et prend quelques minutes à mettre en place. Les utilisateurs peuvent ensuite saisir les détails de leur API dans les options du plug-in et les données nécessaires du modèle Revit seront envoyées au S3D de SkyCiv via notre API.. Il est important de noter que pour optimiser la conservation des données lors de la conversion d'un modèle Revit en modèle S3D, les utilisateurs doivent remplir autant qu'ils le peuvent concernant les informations de section de leurs familles.

Importation via S3D

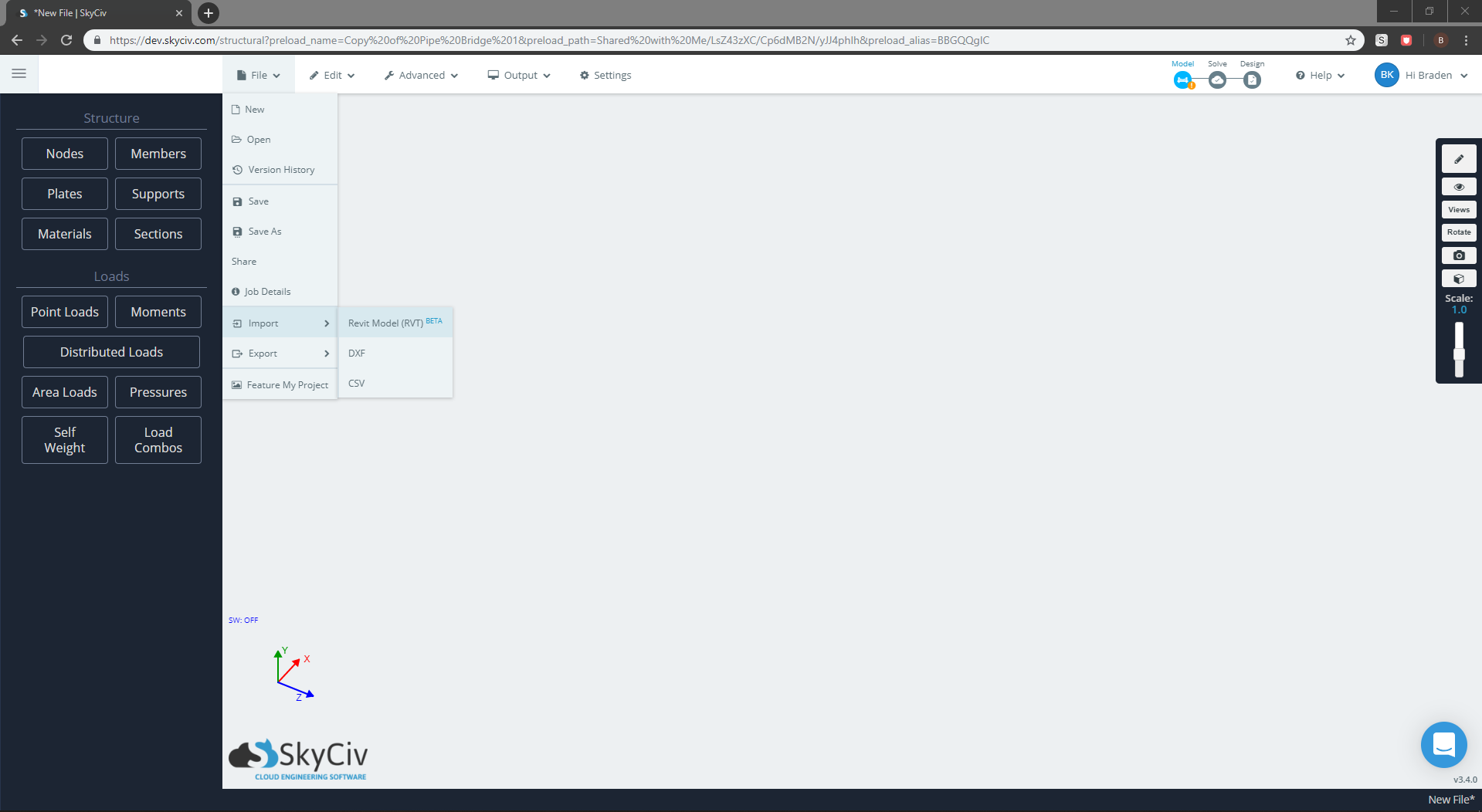

Comme indiqué précédemment, l'importation peut également être effectuée via S3D. Accorder aux utilisateurs ayant un accès limité ou inexistant à Revit la possibilité de visualiser et de convertir leur modèle en modèle S3D. Cela peut être fait directement dans SkyCiv Structural 3D, en cliquant Fichier – Importer – Revit:

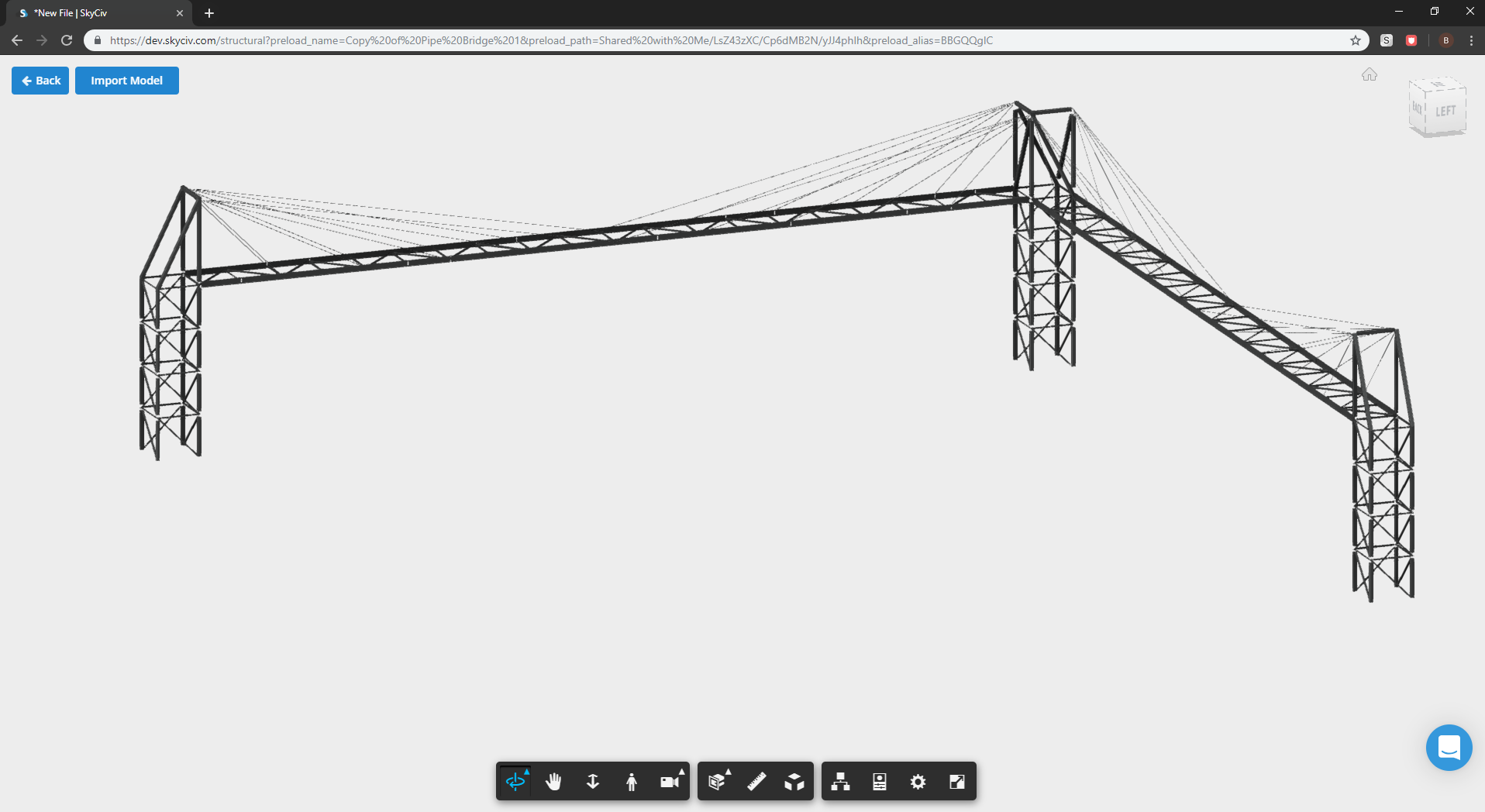

revit_importEn cliquant sur le bouton d'importation, l'utilisateur accède à la visionneuse en ligne où le modèle peut être visualisé à l'aide de notre visionneuse de modèles Revit en ligne optimisée par l'API Forge d'Autodesk..

visualiseur_en_ligne

Après confirmation, le modèle peut ensuite être engagé dans l'espace de travail S3D via le “Importer le modèle” bouton qui lancera ensuite la conversion du modèle Revit vers le modèle S3d. Ce processus peut prendre un certain temps en fonction de la taille du modèle en cours de conversion.. Plus le projet Revit comporte de familles, plus la conversion prendra de temps car le plugin devra extraire manuellement toutes les données de chaque famille et les convertir. Si la conversion est réussie, les utilisateurs doivent voir le modèle importé dans l'espace de travail S3D.

revit_imported



Problèmes d'importation

Le projet Revit provient d'une ancienne version de Revit

Le plug-in en ligne Revit ne peut importer que Revit 2018 modèles et plus. Malheureusement, l'API Revit utilisée pour extraire le modèle dans SkyCiv ne fonctionne qu'avec les versions ultérieures de Revit.

Il n'y a pas de modèle analytique dans le projet Revit

SkyCiv essaie de tirer dans l'analyse (de construction) version du modèle, qui comprend principalement des lignes et des nœuds. Le moyen le plus simple de vérifier si un modèle Revit possède un modèle analytique consiste à l'ouvrir dans Autodesk Revit et à activer le modèle analytique.. Vous devriez voir quelque chose de similaire à droite image:

revit_model_comp

Modèle physique (la gauche) et modèle analytique (droite)
