Acier, Normes de conception du bois et de l'acier formé à froid – entièrement intégrées au logiciel d'analyse

SkyCiv a intégré des modules de conception de membres pour les deux SkyCiv Structural 3D et SkyCiv Beam. Ces modules sont entièrement intégrés – ce qui signifie que vous les modélisez dans le programme et tous les résultats, les propriétés et les dimensions sont chargées directement dans le programme, pour que vous n'ayez pas à perdre du temps à ressaisir toutes ces informations.

SkyCiv propose les modules de conception de membres intégrés suivants et plus encore:

1. américaines:
   • AISC 360-10 et AISC 360-16 (ASD et LRFD)
   • Normes NDS® 2018; (ASD et LRFD)
   • AISI S100-12 (ASD et LRFD) AISI S100-16 (ASD, LRFD et LSD)
2. l'Europe:
   • Eurocode 3
     • EN 1993-1-1:2005
     • EN 1993-1-3:2006
3. Normes Australie/Nouvelle-Zélande:
   • AS 4100 (1998 et 2020)
   • AS 4600 (2005 et 2018)
   • AS 1720 (2010)
   • NZS 3404-1997
   • NZS 4600 (2005 et 2018)
4. Canadiens:
   • CSA S16 (S16-14 et S16-24)
5. Normes britanniques:
   • BS 5950-1:2000
6. Normes indiennes:
   • EST 800-2007 ONG
   • EST 800-1984 WSM

Pour vérifier un seul membre sans créer de modèle, utilisation SkyCiv Quick Design, c'est une bibliothèque complète de plus de 100 calculateurs de structure autonomes. Ils couvrent l'acier, acier formé à froid, bois, éléments en béton et en aluminium, plus les fondations, connexions et autres contrôles courants. Vous entrez la géométrie, section, matériau et charges pour un seul élément, et il exécute la vérification selon un code de conception choisi. La conception rapide est préférable pour les vérifications rapides d'un élément sans créer un modèle complet.

Utilisation du module

Intégré à SkyCiv Structural 3D

Les modules de conception de barres sont chargés dans le logiciel en cliquant sur le bouton «Conception" bouton dans le modèle / Résoudre / Barre de conception en haut de l'écran:

Cela vous demandera de sélectionner un module de conception.

La sélection d'un module de conception ouvrira une liste déroulante pour sélectionner le code de conception qui ouvre un onglet sur le côté gauche avec toutes les informations et entrées requises pour exécuter une vérification de conception.. Pour la plupart, tout a été importé directement des sections et des résultats, afin que vous puissiez exécuter le logiciel de conception en cliquant sur le bouton bleu « Vérifier ».

Détails

Le premier onglet Détails, permet simplement à l'utilisateur d'ajouter plus d'informations sur le projet telles que le nom du projet, identifiant, Concepteur et notes. Ceux-ci apparaîtront en haut des rapports générés par le module de conception.

Les facteurs

Les facteurs sont spécifiques à chaque module de conception. Veuillez visiter la page de documentation du module spécifique pour plus d'informations.

Membrures

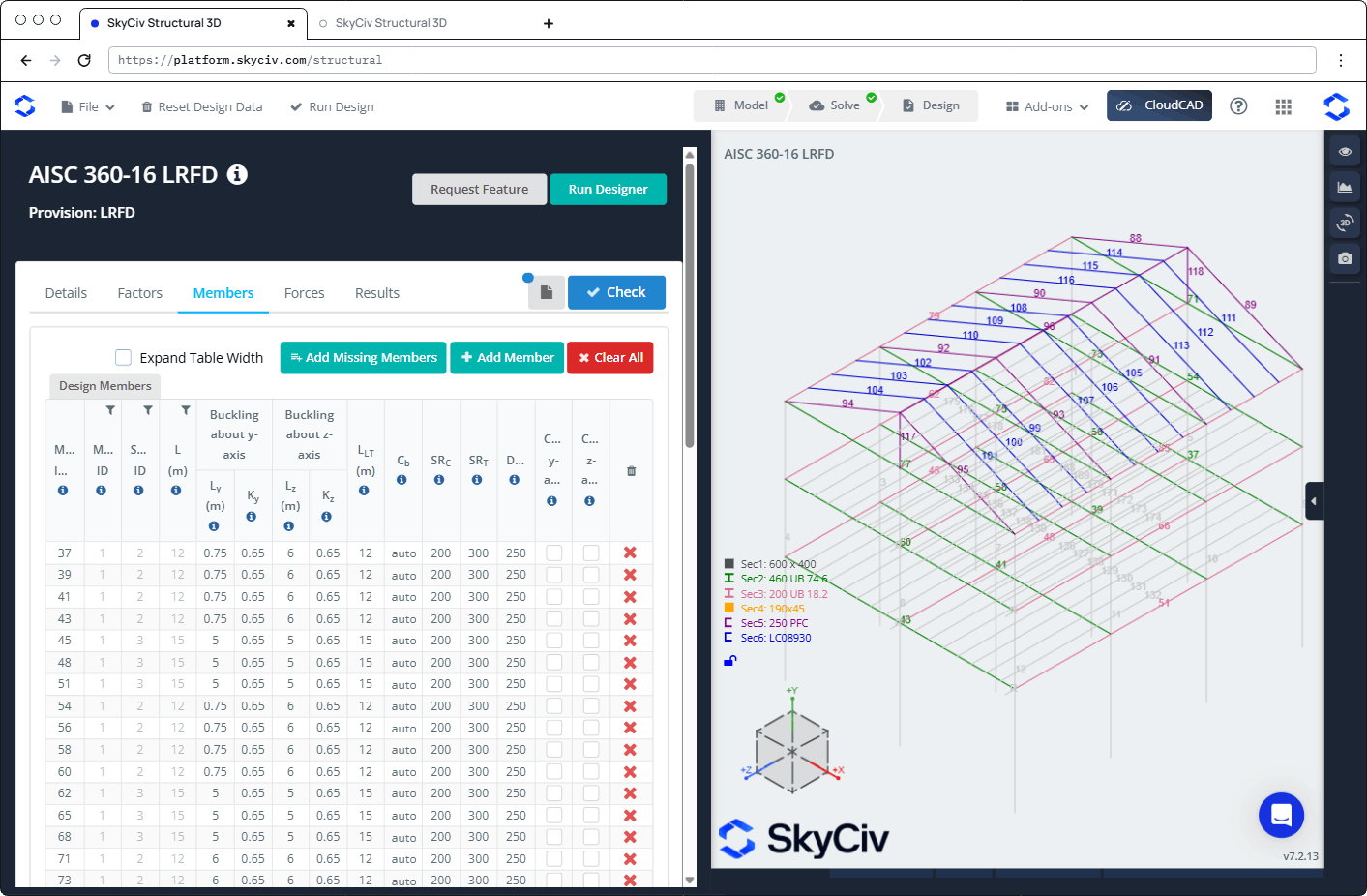

L'onglet Membres contient toutes les entrées liées à chacun des membres à concevoir dans le module.. Ceux-ci peuvent contenir des paramètres spécifiques pour chaque logiciel de conception (survolez les info-bulles pour plus d'informations). Ceux-ci peuvent être modifiés à tout moment en changeant les valeurs dans les cellules.

La table Design Member contient tous les membres, leurs matériaux, ID de section, longueur et leurs facteurs limites qui ont été automatiquement renseignés à partir du modèle.

Flambement en flexion

Pour les éléments simples, les facteurs de longueur contreventée et de longueur efficace peuvent être définis pour leurs axes respectifs:

• Ly (longueur contreventée le long de l'axe y),
• Lz (longueur contreventée le long de l'axe z),
• Ky (facteur de longueur efficace le long de l'axe y),
• Kz (facteur de longueur efficace le long de l'axe z)

Pour les barres combinées, la longueur critique de contreventement (celui qui régira la conception) doit être saisi manuellement.

Pour les éléments combinés, le facteur de longueur efficace critique (celui qui régira la conception) doit être saisi manuellement.

Flambement en flexion-torsion

Pour les éléments combinés, la longueur critique non contreventée de la poutre doit être saisie manuellement:

• Llt (longueur critique de poutre non contreventée)

Finesse

Si cette vérification n'est pas requise, augmenter les valeurs par défaut pour les éléments en traction et en compression au-dessus de la valeur requise pour passer.

Flèche

La déflexion est vérifiée par rapport au déplacement local de chaque membre par rapport à sa position globalement déplacée le long de l'axe d'intérêt. Cette vérification n'est pas obligatoire dans toutes les circonstances, si votre conception échoue à cause de cette vérification, vous pouvez réduire la limite à 1 pour s'assurer que le contrôle n'échoue pas.

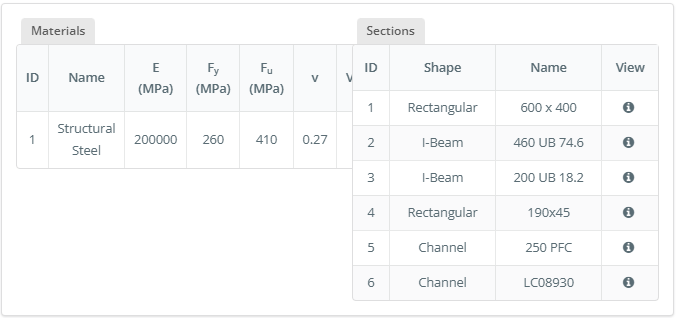

Sections et matériaux

Les matériaux et les sections (dans les tableaux inférieurs) sont automatiquement renseignés à partir du modèle. Vous pouvez survoler les informations (je) icône pour plus d'informations.

Les forces

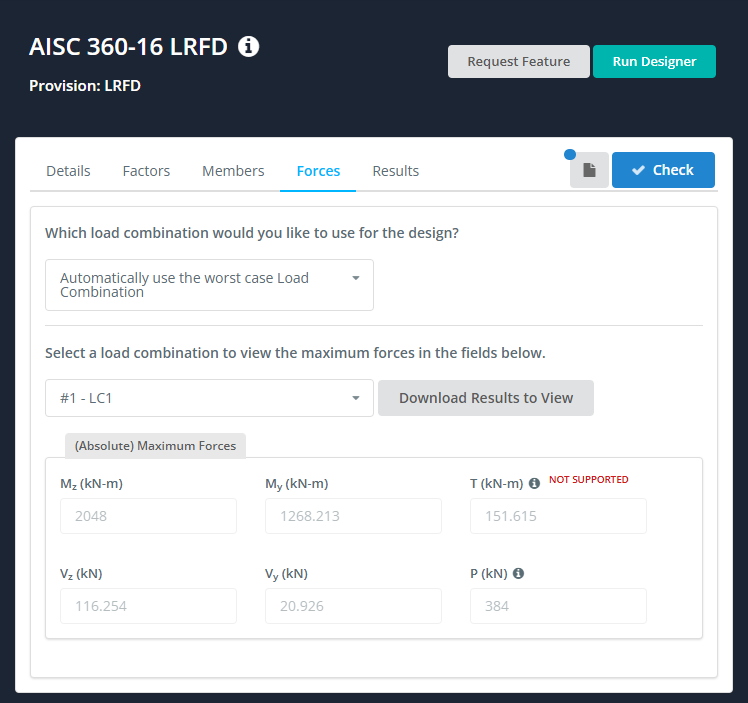

Les efforts internes des membres sont automatiquement importés de l'analyse structurelle, cela inclut les combinaisons de charges. Le logiciel affichera chacune des forces selon la combinaison de charge sélectionnée. Le logiciel effectuera un contrôle de conception basé sur le pire des cas pour chaque combinaison de barre et de charge.

Résultats

Il existe plusieurs façons d'examiner les résultats de votre contrôle de conception:

• Résultats tabulés – ceux-ci mettront en évidence les membres en tant que réussite ou échec en vert ou en rouge, respectivement. Vous pouvez exporter ces résultats au format CSV

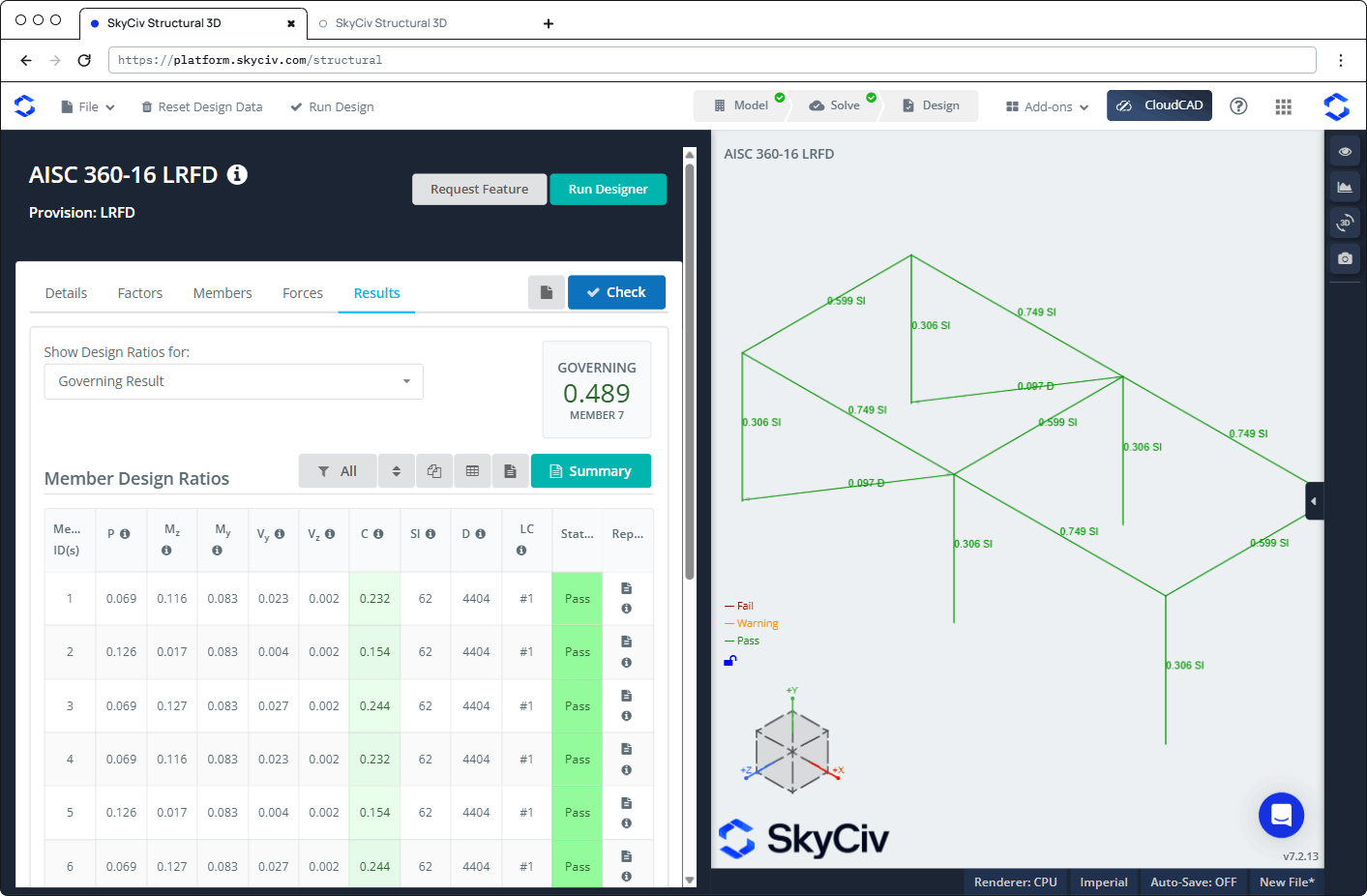

• Résultats graphiques - sur le côté droit, la structure affichera la coloration verte et rouge de chaque membre ainsi que le rapport de capacité le plus élevé de tous les résultats. Par exemple, si le rapport de capacité max est 1.321 pour la minceur, il affichera 1.321 Sl – il s’affichera aussi rouge que le rapport. > 1. Les couleurs du résultat, sont représentés comme suit:
  • Vert: Le ratio d'utilité maximum des membres est < 1, et donc en passant les exigences de cette norme
  • Orange: Le ratio d'utilité maximum des membres est compris entre > 0.95 mais < 1. ça passe encore, mais proche de la pleine utilisation
  • rouge: Le ratio d'utilité maximum des membres est > 1, et donc à défaut des exigences de cette norme
  • gris: Un membre gris indiquera qu'un contrôle de conception n'a pas été effectué sur ce membre. Cela peut être pour plusieurs raisons, y compris; cette forme de section n'est pas prise en charge par ce code de conception, le membre est une section personnalisée, les intrants matériels n'ont pas été spécifiés correctement.
• Vous pouvez également sélectionner des ratios de conception spécifiques, en modifiant la liste déroulante « Afficher les ratios de conception pour:” - cela affichera tous les résultats (rapport de capacité maximale) par défaut.
• Rapports – Vous pouvez exporter un rapport de synthèse PDF des vérifications de conception à tout moment.

Filtration

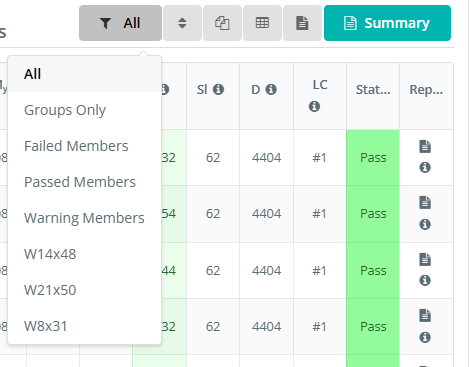

Parfois, sur des structures plus grandes, vous voudrez peut-être filtrer certains membres pour identifier clairement les membres importants. Par exemple, isoler les membres défaillants. Pour filtrer des membres spécifiques en fonction de critères ou de sections de réussite/échec, cliquez sur l'icône de filtre au-dessus du tableau des résultats:

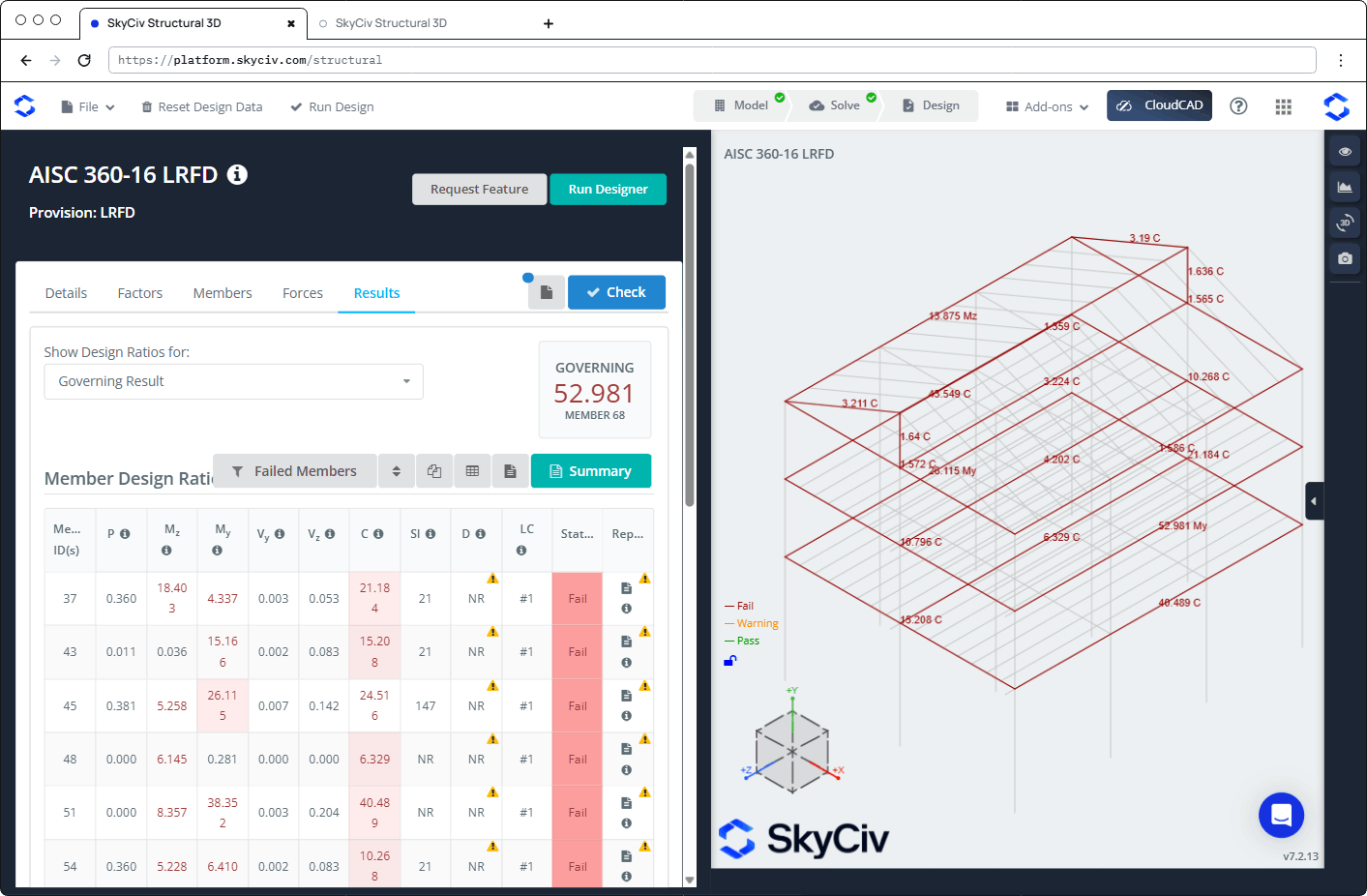

Sélection Membres ayant échoué filtrera et affichera uniquement les membres qui échouent:

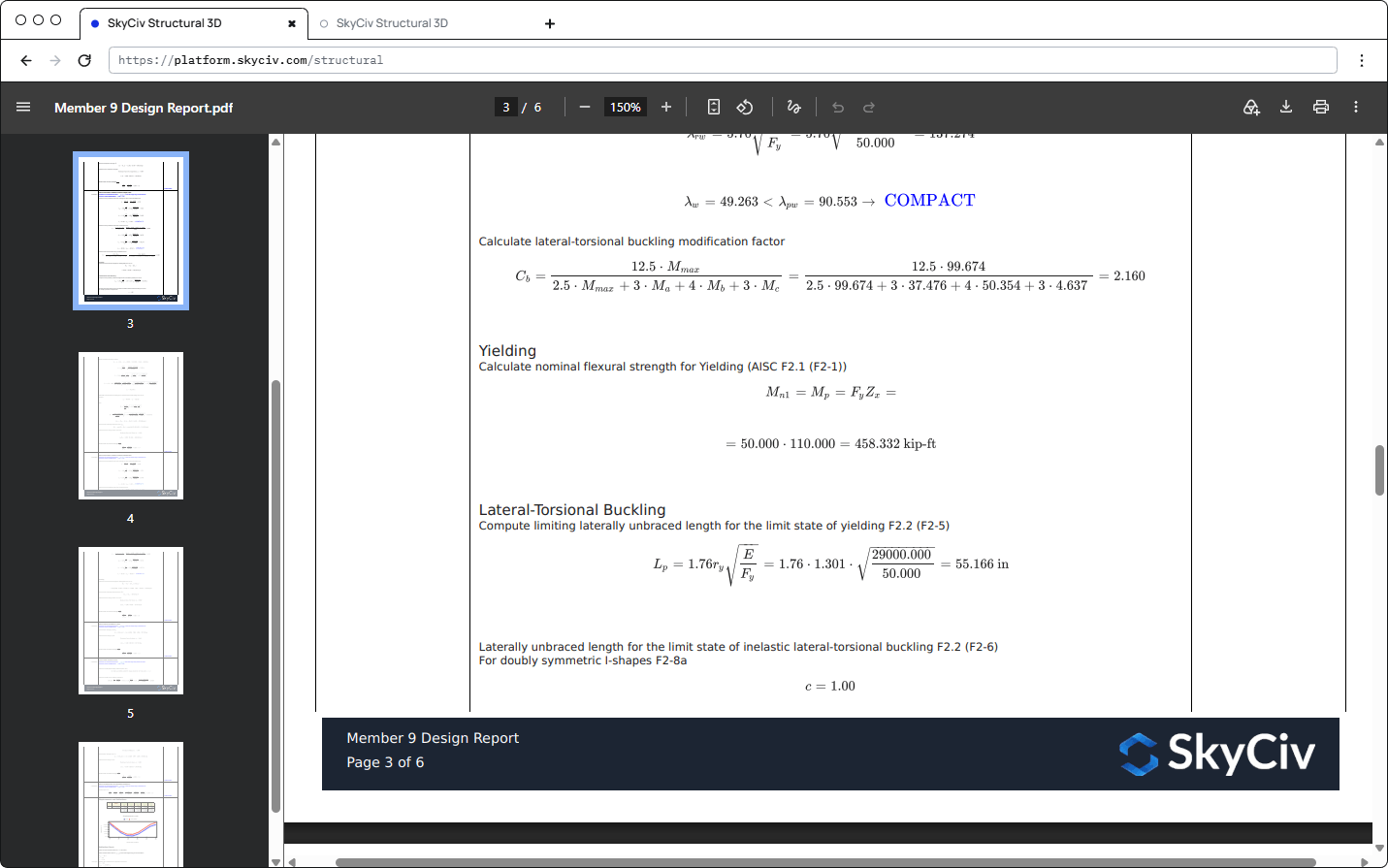

Rapport de conception complet

Rapport de conception complet, y compris les rapports de calcul étape par étape pour chaque membre, sont disponibles pour certains conception des éléments en acier codes. Ces rapports montrent des références complètes, hypothèses, décisions de calcul et ratios d'utilité, afin que les ingénieurs puissent examiner de plus près ce que fait le logiciel. Disponible pour tous les codes de conception ci-dessus.

La conception du cadre de portail et de la façade est devenue tellement plus facile grâce à nos calculs intégrés en acier formé à froid

La conception des membres est également intégrée SkyCiv Beam. La section, des fibres, les résultats de longueur et d'analyse vont directement au module de conception, afin que vous puissiez vérifier une seule poutre par rapport à l'acier, acier formé à froid, le bois, codes de conception en béton ou en aluminium sans rien ressaisir.

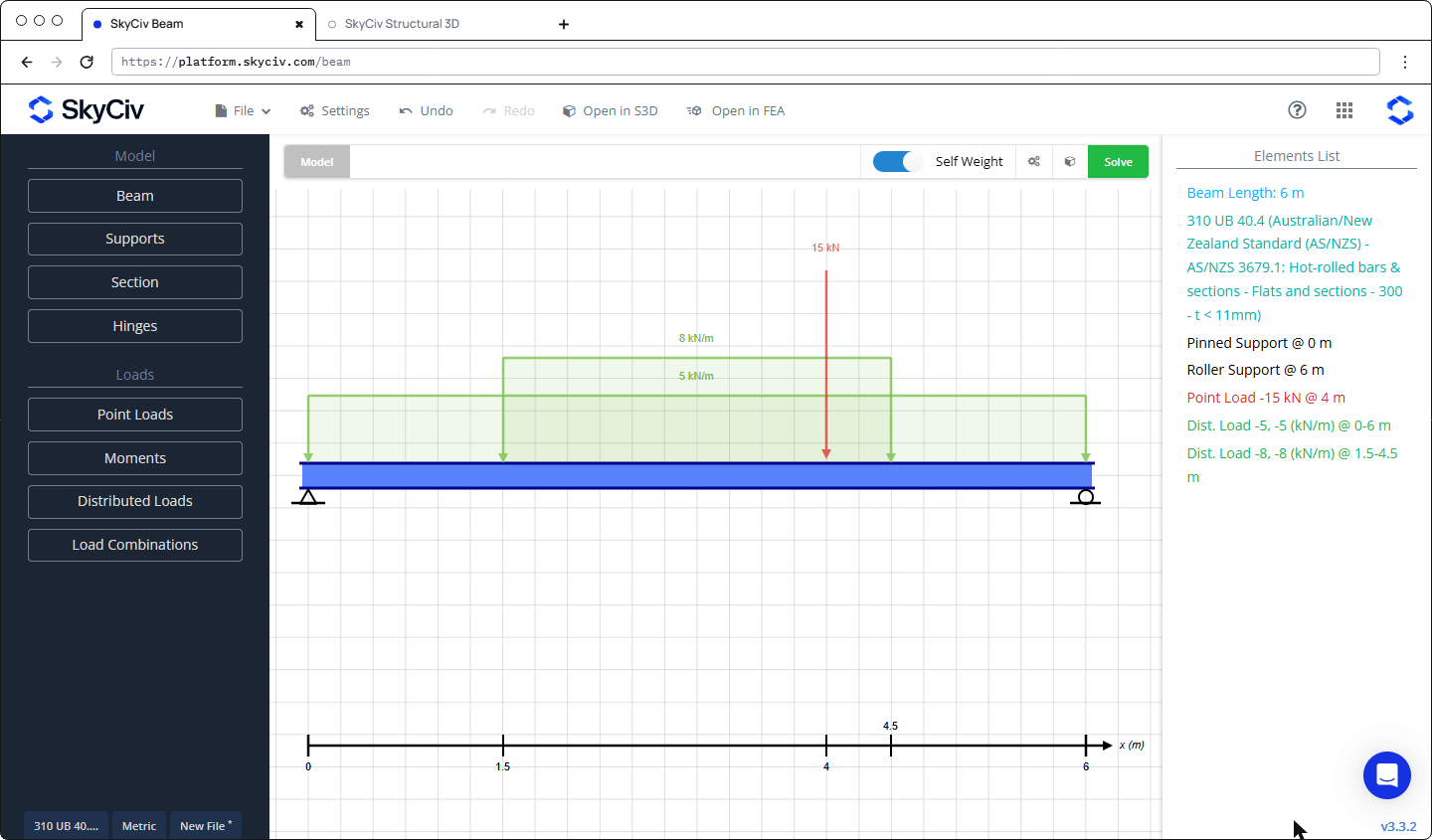

Construire et résoudre la poutre. Ajouter les supports, section, charges et au moins un combinaison de charges (vous pouvez les importer à partir d'un code de conception tel que AS/NZS 1170.0), puis cliquez Résoudre.

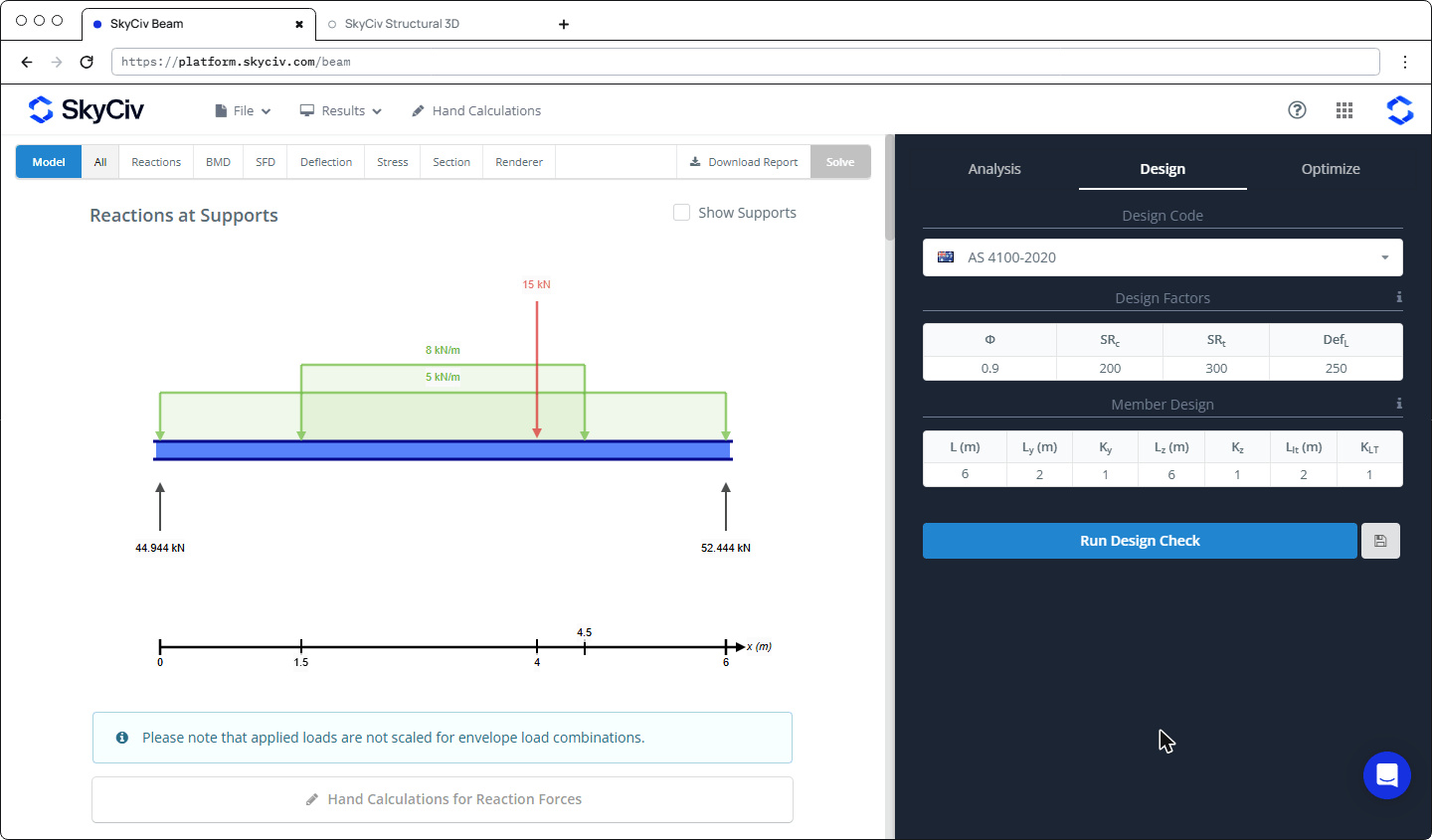

Choisissez le code de conception et vérifiez les entrées. les données d'entrée pertinentes pour le signe sont préréglées lorsque vous ouvrez le Conception onglet dans le panneau de droite, choisissez un code (par exemple COMME 4100-2020), et revoir le Facteurs de conception et Conception des membres longueurs et facteurs. Chaque cellule peut être modifiée.

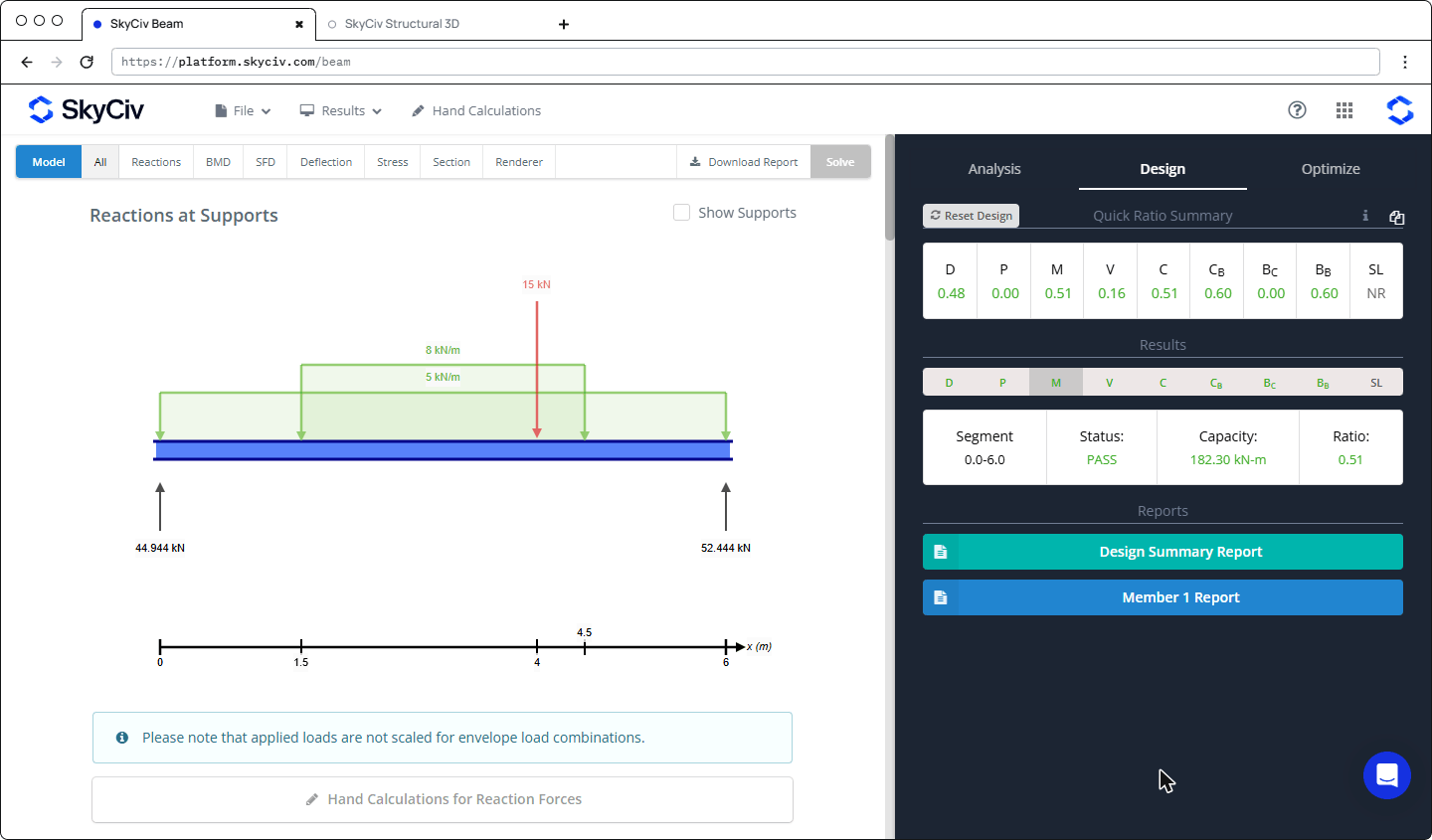

Exécutez la vérification de la conception. Cliquez sur Exécuter la vérification de la conception. Ce logiciel Résumé du ratio rapide montre le pire ratio de chaque contrôle (passes vertes, le rouge échoue). Cliquez sur un chèque pour voir sa capacité et son ratio, et ouvrez le Membre 1 rapport ou la Rapport de synthèse de conception pour les calculs complets.

Pour un exemple complet étape par étape, y compris chaque entrée, les symboles du résultat, les rapports et l'optimiseur, voir le guide complet: Conception de membres dans SkyCiv Beam
