Introduction à SkyCiv Load Generator

Commencer

Le générateur de charge SkyCiv offre un, vent pas à pas, la neige, et des calculs de charges sismiques que vous pouvez utiliser pour concevoir votre structure. Pas besoin de télécharger et d'installer le logiciel – accédez-y simplement en utilisant votre navigateur préféré, n'importe quand et n'importe où tant que vous avez une connexion Internet.

Notre générateur de charge peut être utilisé dans cinq (5) façons:

  1. Vent libre, Neige, et calculateur de charge sismique
  2. Vent autonome, Neige, et calculateur de charge sismique
  3. Générateur mobile de charge de vent et de neige
  4. Calculateur de charge de vent et de neige intégré à SkyCiv S3D
  5. API SkyCiv

Vent, Neige, et générateur de charge sismique

Le calcul de la charge de vent et de neige prend actuellement en charge les codes de référence suivants:

  • ASCE 7;
  • ASCE 7-22 (vent seulement)NOUVEAU!;
  • AS / NZS 1170 (2021 version pour le vent);
  • NBCC 2015;
  • NBCC 2020(vent et sismique)NOUVEAU!;
  • EN 1991; et
  • EST 875 (Vent seulement)
  • NSCP 2015 (Vent seulement)
  • CTE DB SE-AE (Espagne)
  • Éolienne CFE (Mexique)

De plus, Le générateur de charge SkyCiv introduit la charge sismique:

  • ASCE 7-16
  • NZS 1170.5
  • NSCP 2015
  • NBCC 2020NOUVEAU!

Les types de structures disponibles pour le vent et/ou la neige (le cas échéant) les charges sont les suivantes:

  • Bâtiment
  • Mur autoportant (ASCE 7)
  • Panneaux de signalisation (ASCE 7, EN 1991)
  • Pôle (EN 1991)
  • Panneaux solaires (ASCE 7, AS / NZS 1170)
  • Équipement sur le toit (ASCE 7-16/7-22)
  • Panneaux/cadres ouverts (ASCE 7-16/7-22)NOUVEAU!
  • Réservoirs/Silos/Bacs Circulaires (ASCE 7-16/7-22)NOUVEAU!

en outre, les profils de toit disponibles pour les structures de bâtiment sont les suivants:

  • Pignon/Duopitch
  • hanche
  • Monopente/Monopitch
  • Auge
  • Pitched

Pour un 1991, les pays suivants sont pris en charge pour les calculs de vitesse et de pression du vent de conception et certains pays pour les calculs de charge de neige:

  • Belgique (vent et neige)
  • République Tchèque
  • Finlande
  • France et territoires français (vent et neige)
  • en Allemagne (vent et neige)
  • Grèce
  • Irlande (vent et neige)
  • Italie
  • Luxembourg(vent et neige)
  • Les Pays-Bas(vent et neige)
  • Pologne
  • le Portugal
  • Saint Marin
  • Istanbul
  • Slovaquie
  • Slovénie
  • Royaume-Uni (vent et neige)

De plus, le rapport détaillé de calcul des charges de vent et de neige est disponible pour tous les codes tandis que le calcul sismique détaillé est également disponible pour l'ASCE 7-16.

Pour le Calculateur de charge gratuit, vous pouvez générer les pressions de vent de conception jusqu'à 3 fois par jour, et se limite uniquement au profil de toit à pignon. La neige et les charges sismiques, et les rapports détaillés ne sont PAS inclus dans l'outil gratuit.

D'autre part, les versions améliorées, ou les trois autres (3) versions de Vent, Neige, et générateur de charge sismique, n'est accessible qu'à l'aide d'un compte professionnel avec toutes les capacités complètes des modules SkyCiv. le version générateur de charge autonome peut également être acheté à travers ce lien.

Utilisation du module générateur de charge

Autonome – Héritage

L'utilisation du module de générateur de charge est assez simple. La procédure de saisie doit commencer dans l'ordre à partir de la définition des détails du projet (optionnel), Données du site, et l'onglet Données du bâtiment. Pour chaque onglet, vous devez mettre les valeurs des paramètres de haut en bas. Chaque paramètre est défini en passant le curseur sur le bouton info à côté du titre. Une alerte d'erreur s'affichera si les valeurs du champ de saisie ne sont pas valides lors du passage à l'onglet suivant. La version autonome (fonctionnalités complètes) est disponible uniquement pour les utilisateurs de compte professionnel et les utilisateurs qui ont acheté le module de générateur de charge autonome uniquement via ce lien.

Onglet site Load Generator
Capture d'écran de l'entrée de l'onglet Site (autonome)

Vent générateur de charge, la neige, données sismiques pour le site
Capture d'écran des données du site pour le vent, la neige, et calcul de la charge sismique.
Construire des données avec des paramètres de vent
Capture d'écran de la saisie des données du bâtiment et des paramètres de vent dans l'onglet Bâtiment (autonome)

Paramètres de neige et sismiques du générateur de charge
Capture d'écran des paramètres de neige et sismiques dans l'onglet Bâtiment (autonome)

Résultats de vent du générateur de charge
Capture d'écran des résultats du vent (autonome)
Résultats de neige du générateur de charge
Capture d'écran des résultats de la neige (autonome)

Résultats sismiques du générateur de charge
Capture d'écran des résultats sismiques (autonome)

Autonome – Dernière version

En juin 2023, nous avons poussé un nouvelle version de l'interface utilisateur pour que les utilisateurs professionnels et autonomes puissent essayer. Cette version sera la version de base et sera mise à jour ultérieurement. La version précédente peut toujours être utilisée et les fichiers enregistrés peuvent être importés dans la nouvelle version. Une fois la nouvelle interface utilisateur chargée et le code de conception et le système d'unités sélectionnés, la procédure pas à pas commencera à montrer comment utiliser le nouveau générateur de charge:

Visite guidée du générateur de charge

Capture d'écran de la procédure pas à pas du générateur de charge

ASCE 7-22 menu de charge de vent

Capture d'écran de l'interface du générateur de charge

ASCE 7-16 données sur le vent

Capture d'écran de l'entrée de données du site du générateur de charge

ASCE 7 paramètres d'entrée de structure pour le bâtiment

Capture d'écran de l'entrée de données de structure du générateur de charge

ASCE 7 concevoir l'apport de vent pour toutes les directions

Capture d'écran de l'entrée des paramètres de vent du générateur de charge

Données d'altitude de Google Maps pour la direction au vent et au vent

Capture d'écran de l'entrée des paramètres de neige du générateur de charge

Paramètres sismiques du générateur de charge

Capture d'écran de l'entrée des paramètres sismiques du générateur de charge

ASCE 7 Résultats du bâtiment éolien MWFRS

Capture d'écran des résultats du vent du générateur de charge

Résultats de neige du générateur de charge

Capture d'écran des résultats de neige du générateur de charge

Résultats sismiques du générateur de charge

Capture d'écran des résultats sismiques du générateur de charge

Version mobile

SkyCiv Load Generator a une version mobile dans l'application mobile SkyCiv. Utilisation de l'application, un utilisateur peut vérifier les vitesses du vent du site et les charges de neige au sol en fonction du pays de l'entrée de l'emplacement.

Il prend actuellement en charge les pays et les codes suivants:

  • ASCE 7 pour les États-Unis;
  • AS / NZS 1170 (2021 version pour le vent) – pour l'Australie et la Nouvelle-Zélande;
  • NBCC 2015 – pour le Canada;
  • EST 875 (Vent seulement) – pour l'Inde
  • NSCP 2015 (Vent seulement) – pour les Philippines
  • CTE DB SE-AE – pour l'Espagne
  • CFE – pour le Mexique;
  • UNITÉ 50 – pour l'Uruguay;
  • NSR-10 – pour la Colombie;
  • ABNT NBR 6123 – pour le Brésil;
  • Notre générateur de charge peut être utilisé dans cinq 102 – Notre générateur de charge peut être utilisé dans cinq;
  • Pour un 1991 – pour les pays européens:
    • Belgique (vent et neige)
    • République Tchèque
    • Finlande
    • France (vent et neige)
    • en Allemagne (vent et neige)
    • Grèce
    • Irlande (vent et neige)
    • Italie
    • Luxembourg(vent et neige)
    • Les Pays-Bas(vent et neige)
    • Pologne
    • le Portugal
    • Saint Marin
    • Istanbul
    • Slovaquie
    • Slovénie
    • Royaume-Uni (vent et neige)

Tout ce que vous devez mettre est l'emplacement de la structure, pour obtenir soit les charges de vent et/ou de neige spécifiques à l'adresse. Il sélectionnera automatiquement la référence du code de conception en fonction du pays de l'emplacement d'entrée.





Téléchargez-le maintenant!



Intégration SkyCiv S3D

Dans SkyCiv S3D, le générateur de charge est accessible via les charges de zone. L'interface utilisateur est toujours la même en version autonome à l'exception des entrées de nœud dans l'onglet des résultats. Les charges de vent générées peuvent être appliquées directement à la structure en utilisant le “Affectez des charges à la structure.”

Options du générateur de charge S3D
Capture d'écran du générateur de charge dans SkyCiv S3D.

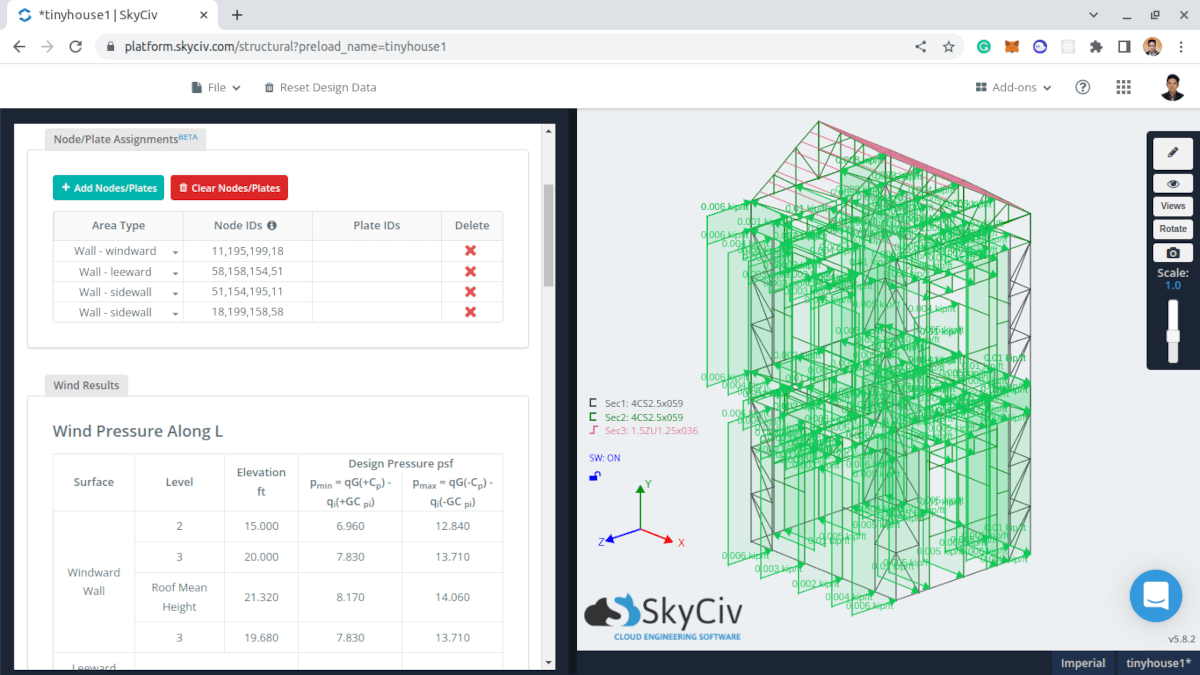

Entrée du nœud S3D du générateur de charge

Entrées de nœuds dans SkyCiv Load Generator en S3D.

API SkyCiv (bac à sable)

Pour utiliser l'API SkyCiv pour Load Generator, vous aurez besoin d'avoir un compte professionnel pour générer une clé API. La documentation sur l'utilisation de cette version est accessible via ce lien.

load-generator-design-module-charge-générateur-api, solutions d'automatisation et d'API
Capture d'écran de l'API SkyCiv dans Sandbox

Rapport de charge

Selon les cas de charge vérifiés, il y aura trois ou quatre boutons disponibles en bas de l'onglet des résultats: “Générer un rapport de charge”, “Calcul détaillé du vent,” “Calcul détaillé de la neige,” et/ou “Calcul sismique détaillé.” Ces fonctionnalités ne sont disponibles que pour les utilisateurs de compte professionnel et pour ceux qui ont acheté le module Load Generator uniquement.

Le rapport de génération de charge résume toutes vos entrées et résultats pour l'un ou l'autre des vents., la neige, ou sismique (ASCE 7-16) calculs de manière claire et concise.

Le calcul détaillé du vent montre toutes les hypothèses faites dans nos calculs de manière étape par étape, comme élaboré dans les codes de référence. Vous pouvez télécharger l'exemple de rapport à l'aide de ce lien.

ASCE 7-16 Rapport détaillé sur la charge de vent
Exemple de capture d'écran du calcul détaillé de la charge de vent (ASCE 7-16)

De plus, le calcul détaillé de la neige prend également en charge tous les codes et vous pouvez télécharger l'exemple de rapport à l'aide de ce lien.

ASCE 7-16 Rapport détaillé sur la charge de neige

Exemple de capture d'écran du calcul détaillé de la charge de neige (ASCE 7-16)

dernièrement, le calcul sismique détaillé, à l'heure actuelle, ne prend en charge que l'ASCE 7-16 et vous pouvez télécharger l'exemple de rapport en utilisant ce lien.

ASCE 7-16 Rapport détaillé sur la charge sismique

Exemple de capture d'écran du calcul détaillé de la charge sismique (ASCE 7-16)



Voici une démonstration rapide de notre générateur de charge:
