Uso del generador de carga SkyCiv en EN 1991-1-3 Cálculos de carga de nieve
Para calcular las presiones de carga de nieve para una estructura usando SkyCiv Load Generator, el proceso es definir primero la referencia del código. sin embargo, solo los usuarios con una cuenta profesional o que hayan comprado el módulo generador de carga independiente podrán utilizar este cálculo. Puede comprar el módulo independiente a través de este enlace.
Figura 1. Interfaz de usuario del generador de carga SkyCiv.
Datos del sitio
Usando EN 1991-1-3, primero necesita una dirección en la entrada Dirección del proyecto y el software obtendrá automáticamente la carga de nieve para esa ubicación. Actualmente, el generador de carga admite los siguientes países:
- Bélgica
- Dinamarca
- Finlandia
- Francia
- Alemania
- Irlanda
- Italia
- Luxemburgo
- Los países bajos
- Portugal
- Rumania
- Suecia
- Reino Unido
Los valores de carga de nieve se obtuvieron utilizando el Apéndice C de EN 1991-1-3 o cada anexo nacional individual. Para mostrar el mapa de la región nevada, necesitas hacer clic “Ver datos del mapa” y luego seleccione “Nieve.”

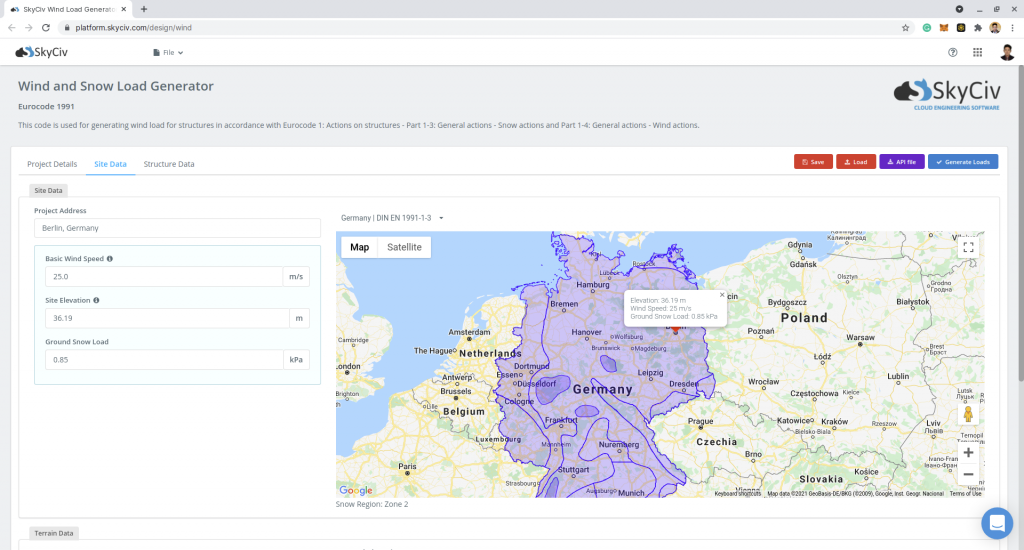

Figura 2. Datos del mapa de nieve del generador de carga SkyCiv.
Figura 3. Datos del sitio del generador de carga SkyCiv.
SkyCiv ha digitalizado el mapa según el estándar de bolsillo. Esto significa, simplemente puede ingresar la ubicación del sitio y el software extraerá automáticamente la carga de nieve del suelo en función de esta entrada. Hay un límite en la cantidad de veces que se puede obtener la carga de nieve del suelo con la herramienta gratuita..
Parámetros de entrada del sitio para el cálculo de la carga de nieve
Dirección del proyecto – Se utiliza para obtener la carga de nieve del suelo más cercana según la ubicación.
Una vez que se completen los parámetros anteriores, ahora podemos pasar a la sección Datos de estructura.
Datos de estructura
El siguiente paso es definir primero la estructura que estás analizando.. Actualmente, En EN solo se admite la estructura del edificio. 1991.
Figura 4. Entrada de datos estructurales para edificios..
Parámetros de entrada de estructura para el cálculo de carga de nieve
Perfil de techo – Se utiliza en valores de coeficiente de presión basados en el perfil de techo seleccionado y el ángulo de inclinación del techo.
Longitud del edificio – la dimensión paralela a la dirección del viento tal como se define en EN 1991-1-4.
Ancho del edificio – la dimensión perpendicular a la dirección del viento tal como se define en EN 1991-1-4.
Desde el suelo hasta la parte superior del techo Altura – la dimensión de la estructura desde el suelo hasta el vértice del techo.
Ángulo de inclinación del techo – la pendiente del techo en grados
Una vez que los parámetros anteriores estén completos y validados (haciendo clic en Confirmar datos de estructura), Ahora podemos pasar a la sección Parámetros de carga de nieve..
Datos de nieve
Para continuar con nuestro cálculo de carga de nieve., primero debemos marcar la casilla de verificación al lado del botón Carga de nieve. Por defecto, esto se verifica cuando se han definido los datos de nieve del sitio.
Figura 5. Casilla de verificación para datos de carga de nieve.
Parámetros de entrada de nieve

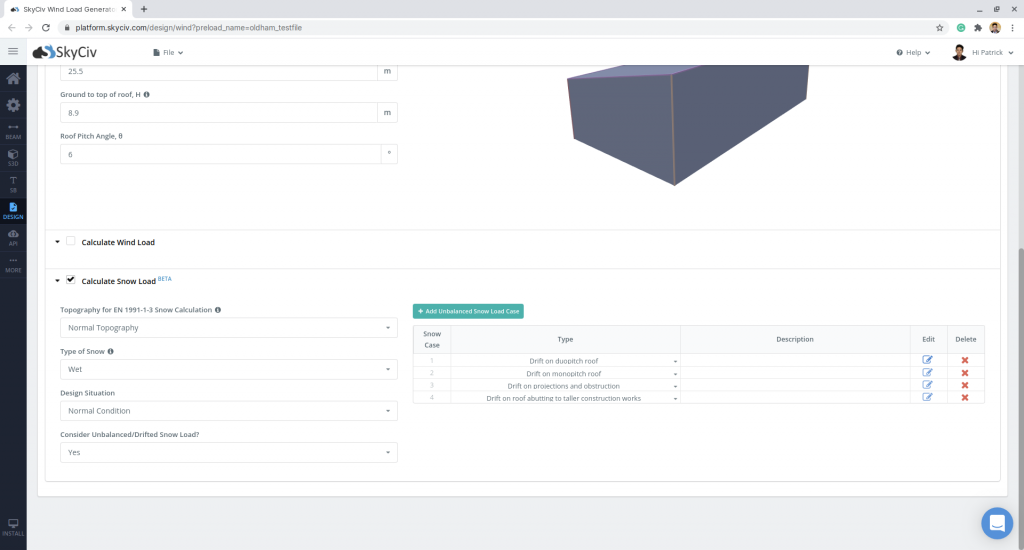

Figura 6. Parámetros de entrada de carga de nieve.
Topografía para EN 1991-1-3 Cálculo de nieve
Este parámetro se utiliza para obtener el coeficiente de exposición Cmi. La definición de cada opción se define en la siguiente tabla.:
| Topografía | Definición |
|---|---|
| Azotado por el viento | Áreas planas sin obstrucciones expuestas en todos los lados sin, o poco refugio que ofrece el terreno, obras de construcción superior o árboles. |
| Normal | Áreas donde no hay una remoción significativa de nieve por el viento en los trabajos de construcción., por el terreno, otras obras de construcción o árboles. |
| Protegido | Áreas en las que el trabajo de construcción que se está considerando es considerablemente más bajo que el terreno circundante o está rodeado de árboles altos y / o rodeado de trabajos de construcción más altos.. |
Tipo de nieve
Este parámetro se utiliza para obtener la densidad media del peso aparente de la nieve., C. La definición de cada opción se define en la siguiente tabla.:
| Tipo de nieve | Densidad de peso a granel kN / m3 |
|---|---|
| Fresco | 1.0 |
| Establecido (varias horas o días después de su caída) | 2.0 |
| Viejo (varias semanas o meses después de su caída) | 3.0 |
| Mojado | 4.0 |
Por defecto, este parámetro se selecciona según el valor de densidad de nieve recomendado según los Anexos Nacionales.
Consider Special Load Case?
Este parámetro es "Sí" o "No" para calcular la carga de nieve en otros casos de techo.. Al seleccionar "No,"El caso de carga de nieve para el perfil de tejado seleccionado sólo se calculará. Por otro lado, al seleccionar "Sí,"Se mostrará la tabla de carga de nieve para casos especiales..

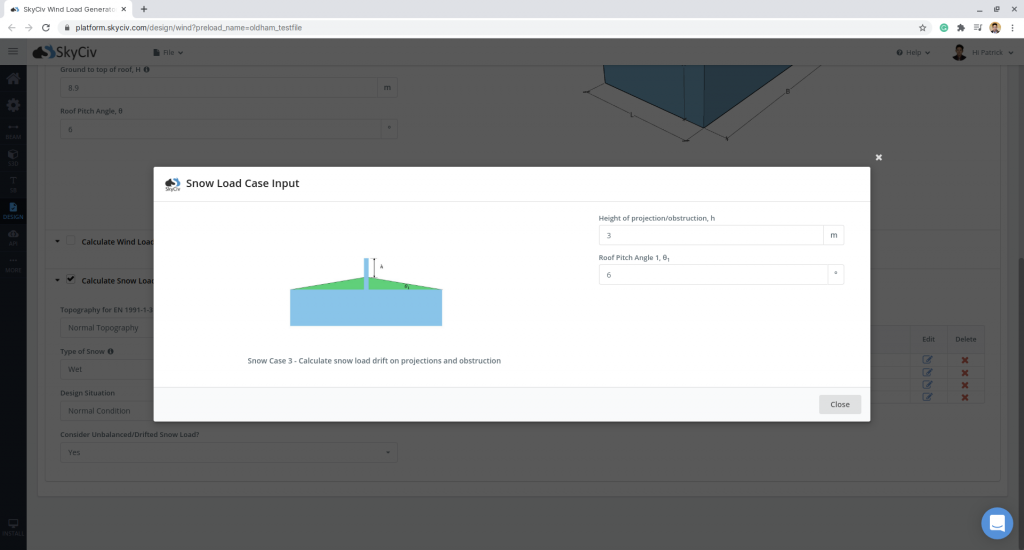

Deriva en proyecciones y obstrucciones
Este caso se utiliza para calcular la deriva de la carga de nieve en las obstrucciones por encima del nivel del techo, como los parapetos., cortafuegos, chimeneas, etc..

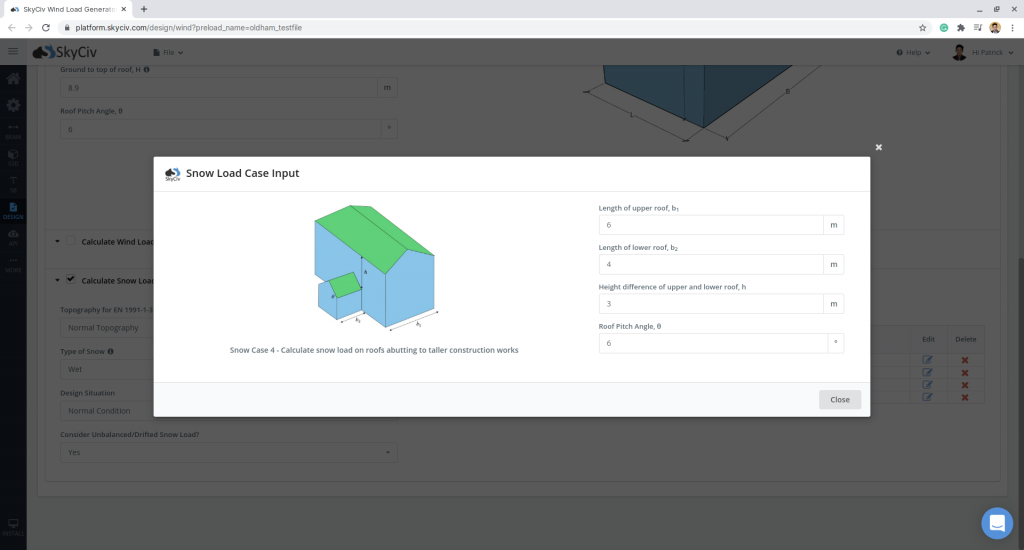

Deriva en el techo colindante con obras de construcción más altas
Este caso se utiliza para calcular la deriva de la carga de nieve en el techo colindante con obras de construcción más altas..

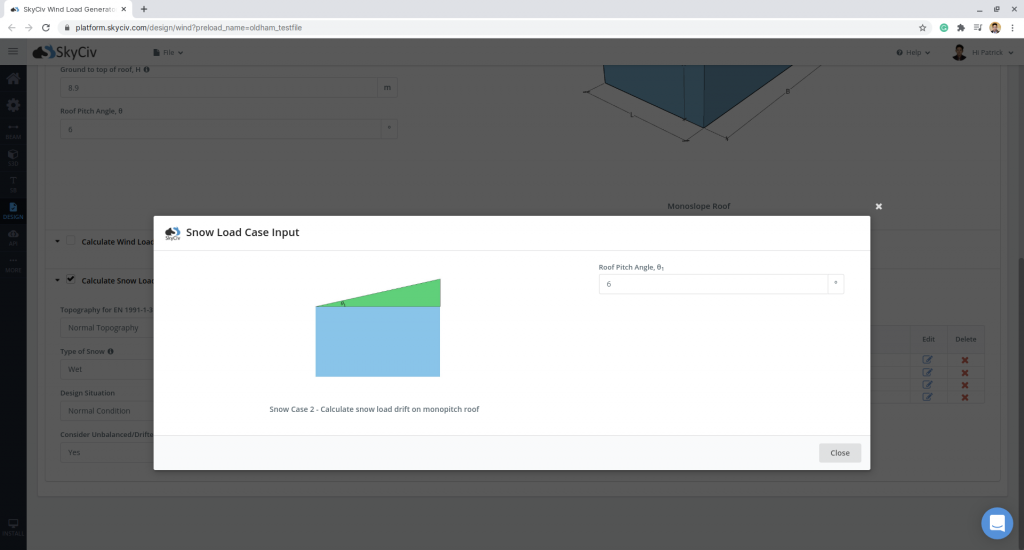

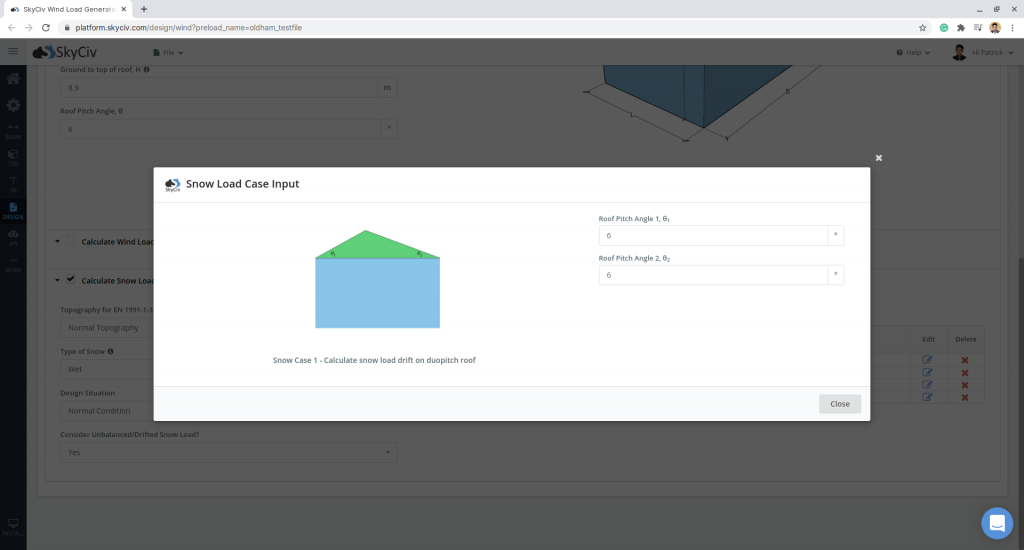

Deriva en techo de varios tramos
Este caso se utiliza para calcular la deriva de la carga de nieve en un techo inclinado..
Deriva sobre techo cilíndrico
Este caso se utiliza para calcular la deriva de la carga de nieve en un techo cilíndrico..
Deriva en proyecciones y obstrucciones (Anexo B)
Este caso se utiliza para calcular la deriva de la carga de nieve sobre obstrucciones utilizando el Anexo B de EN 1991-1-3.
Figura 11. Parámetros para calcular la carga de nieve acumulada en proyectos y obstrucciones utilizando el Anexo B de EN 1991-1-3.
Deriva sobre salientes y obstrucciones en cubierta plana (Anexo B)
Este caso se utiliza para calcular la deriva de la carga de nieve sobre obstrucciones en tejados planos utilizando el Anexo B de EN. 1991-1-3.
Figura 12. Parámetros para calcular la carga de nieve acumulada en proyectos y obstrucciones en cubiertas planas utilizando el Anexo B de EN 1991-1-3.
Deriva en el techo colindante con obras de construcción más altas (Anexo B)
Este caso se utiliza para calcular la deriva de la carga de nieve en el techo contiguo a obras de construcción más altas utilizando el Anexo B de EN. 1991-1-3.
Figura 13. Parámetros para calcular la carga de nieve acumulada en tejados contiguos a obras de construcción más altas utilizando el anexo B de EN 1991-1-3.
Deriva en techo de varios tramos (Anexo B)
Este caso se utiliza para calcular la deriva de la carga de nieve en un techo inclinado utilizando el Anexo B de EN. 1991-1-3.
Figura 14. Parámetros para calcular la carga de nieve acumulada en cubiertas inclinadas utilizando el anexo B de EN 1991-1-3.
Deriva sobre marquesina sobre puerta o muelle de carga (Anexo B)
Este caso se utiliza para calcular la deriva de la carga de nieve en la marquesina sobre la puerta o el muelle de carga utilizando el Anexo B de EN. 1991-1-3.
Figura 15. Parámetros para calcular la carga de nieve acumulada en la marquesina sobre la puerta o el muelle de carga utilizando el Anexo B de EN 1991-1-3.
Deriva sobre parapeto en aleros de techo inclinado/curvo (Anexo B)
Este caso se utiliza para calcular la deriva de la carga de nieve en el parapeto de aleros de tejados inclinados/curvos utilizando el Anexo B de EN. 1991-1-3.
Figura 16. Parámetros para calcular la carga de nieve acumulada en el parapeto de aleros de tejados inclinados/curvos utilizando el anexo B de EN 1991-1-3.
Deriva sobre parapeto en aleros de techo plano (Anexo B)
Este caso se utiliza para calcular la deriva de la carga de nieve en el parapeto de los aleros de un tejado plano utilizando el Anexo B de EN. 1991-1-3.
Figura 17. Parámetros para calcular la carga de nieve acumulada en el parapeto de aleros de tejados planos utilizando el anexo B de EN 1991-1-3.
Resultados
Los resultados de la carga de nieve mostrarán los parámetros para calcular la carga de nieve como se muestra a continuación.:

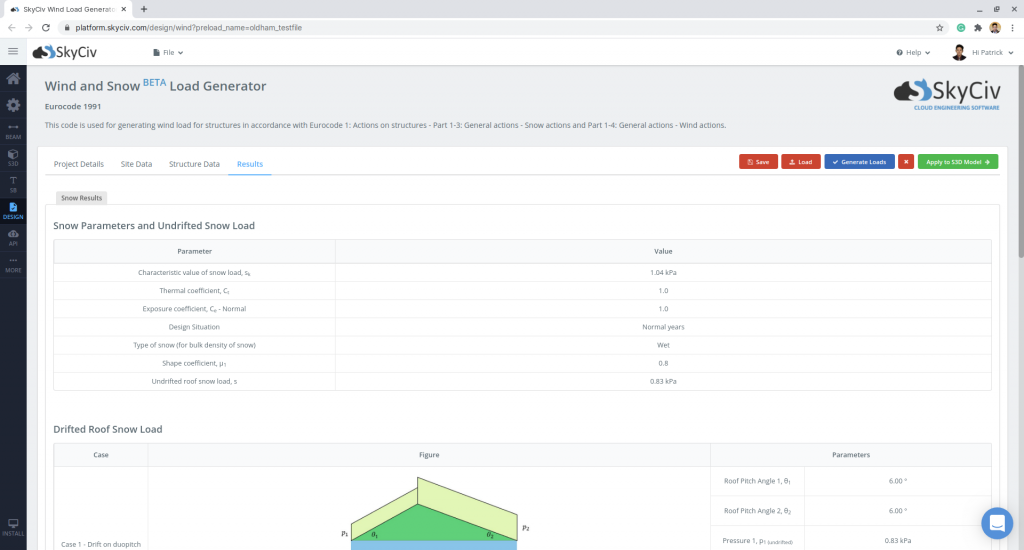

Figura 18. Parámetros de carga de nieve utilizados en el cálculo y carga de nieve calculada para el perfil de techo seleccionado.

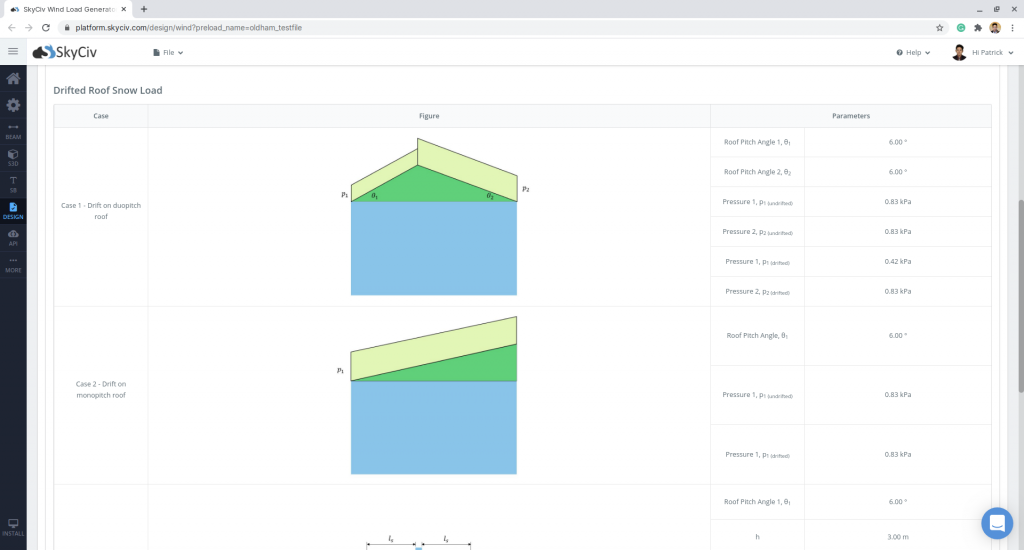

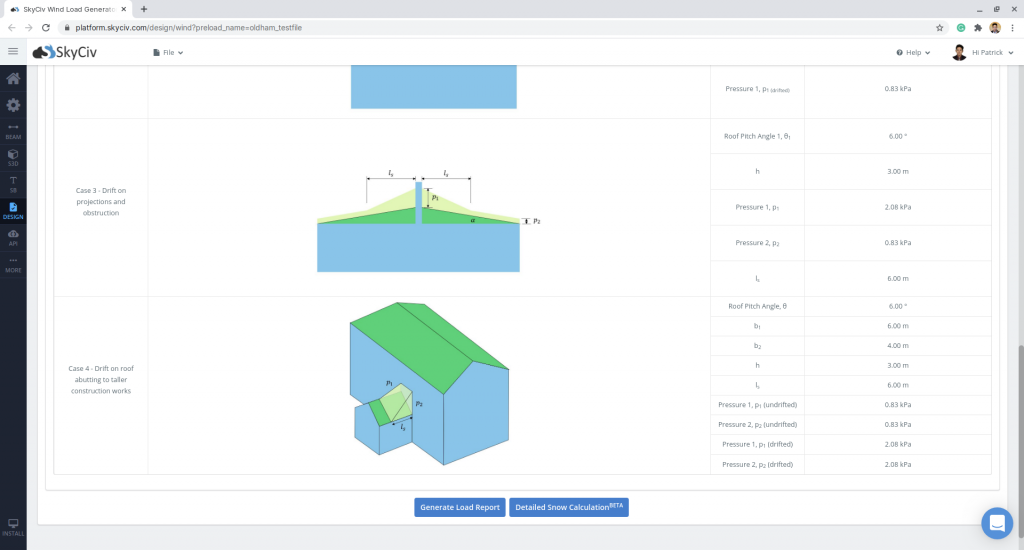

Figura 19. Resultados de la carga de nieve arrastrada para cubiertas de tejado especiales.
Cálculo detallado

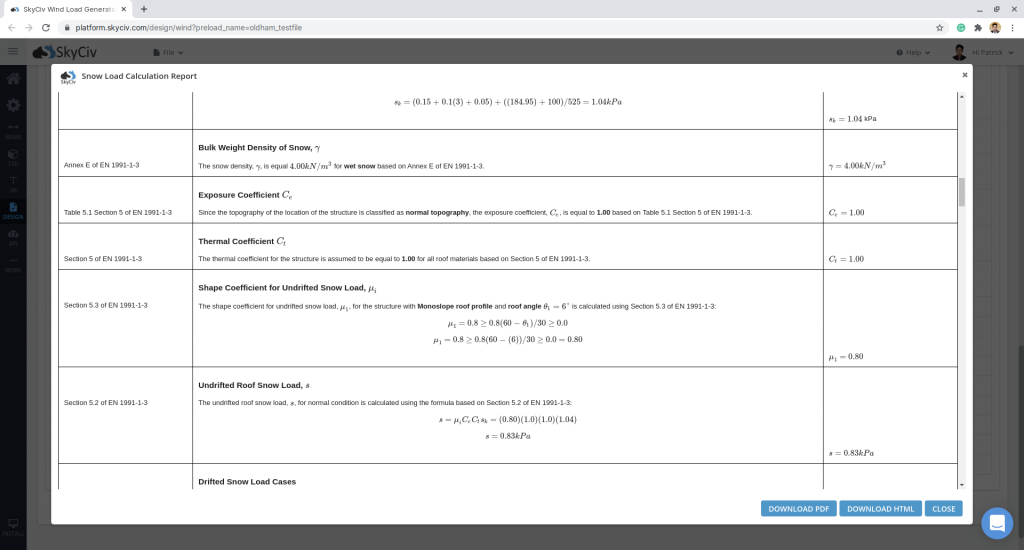

Solo se puede acceder a los cálculos detallados de carga de nieve Usuarios de cuentas profesionales y los que compraron el módulo generador de carga autónomo. Todos los parámetros y supuestos utilizados en el cálculo se muestran en el informe para que sea transparente para el usuario.. Puede descargar un cálculo detallado de muestra a través de los siguientes enlaces:
