SkyCiv Section Builder

Software completo de análisis de secciones basado en la web para propiedades geométricas, flexión, cortante y torsión.

Inicia gratis

Section Builder

Construya y calcule propiedades de sección para cualquier forma usando SkyCiv Section Builder! Cree sus secciones usando nuestras plantillas, dibuje con puntos o trayectorias de líneas, o importe un archivo DXF!

El software SkyCiv Section Builder calcula parámetros geométricos complejos y realiza análisis de tensiones con una interfaz en línea fácil e intuitiva.

El software de diseño y análisis estructural SkyCiv está completamente basado en la nube, lo que permite a los usuarios acceder a sus programas y archivos desde un navegador web en cualquier lugar, y en cualquier momento! No es necesario instalar ni actualizar el software.

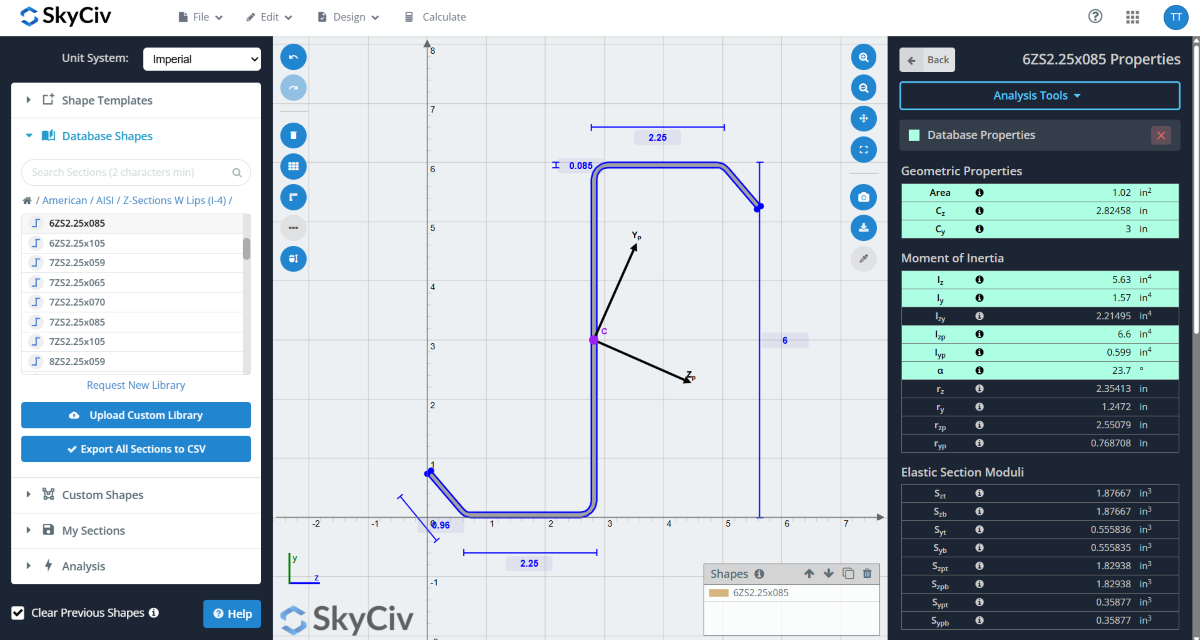

SkyCiv CAD editor showing a blue bent profile with dimension callouts on a grid, left shape library and right properties panel.

CARACTERÍSTICAS DEL PRODUCTO

Qué ofrece SkyCiv Section Builder

Capacidades para modelar y analizar secciones transversales simples y complejas.

Plantillas y secciones de bases de datos

Analice secciones de la completa biblioteca de SkyCiv 25,000+ formas estándar de EE.UU., Reino Unido, Canadá, Europa, Australia,  Nueva Zelanda, India, China, México, Singapur y Sudáfrica.

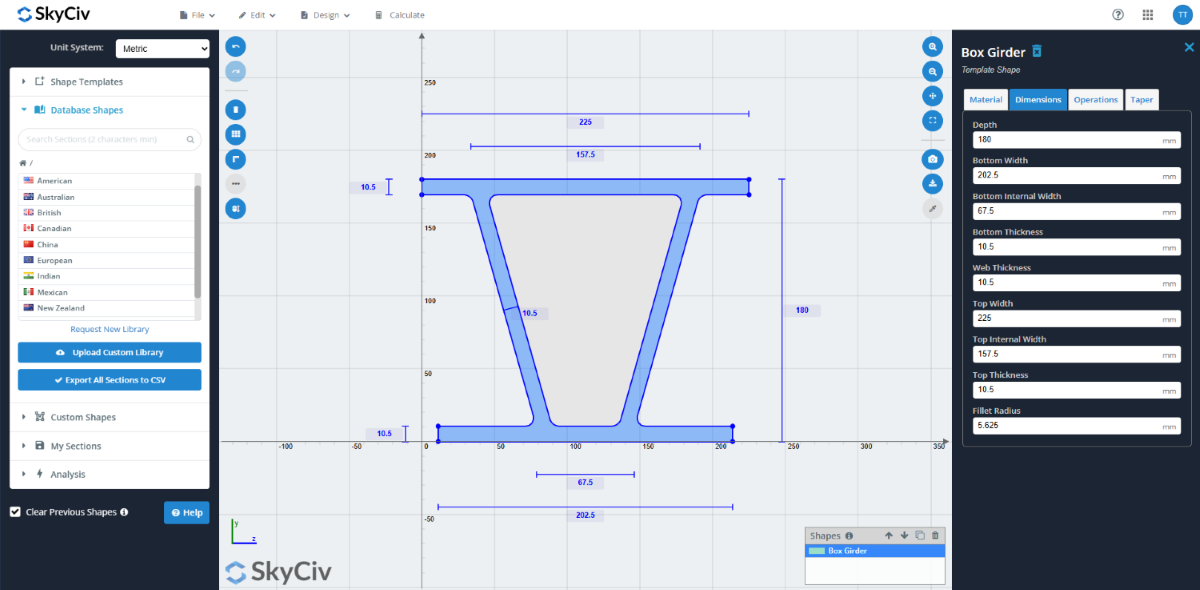

O cree su propia forma usando nuestras plantillas:

  • Rectangular / Cuadrada

  • Rectangular/cuadrada hueca

  • Circular hueca/Circular

  • Viga en I

  • Viga en T

  • Viga en L (Ángulo)

  • Ángulo Doble

  • Canal

  • Doble Canal

  • Triangular

  • Viga cajón

Screenshot of SkyCiv showing a blue hollow box girder outline on a grid, with dimension labels and a right-side panel of box-girder dimensions (depth 180 mm, bottom/top widths ~202.5/157.5–225 mm)

Formas Personalizadas e Importación CAD

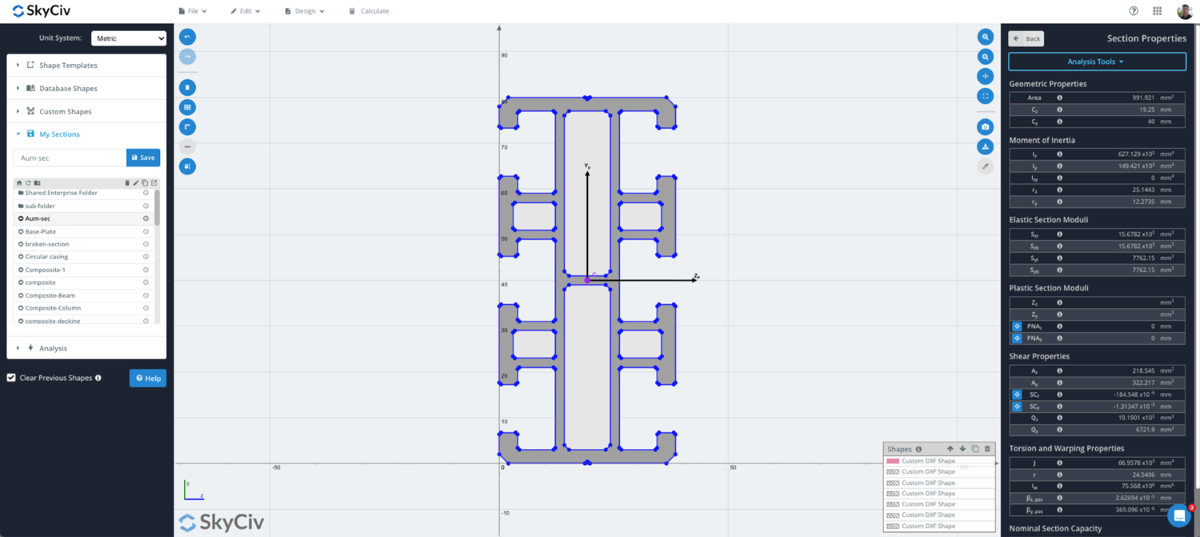

¿Necesita modelar una forma que no está disponible en nuestras plantillas? Especifique sus propias formas personalizadas:

  • Forma de puntos: Defina puntos y cree sus propios polígonos.

  • Forma de línea: Defina una trayectoria de línea y cree un polígono con espesor y radio.

  • Importación DXF: ¿Prefiere dibujar primero en CAD? Simplemente importe su archivo DXF en Section Builder de SkyCiv para analizarlo.

  • Unión, Intersección y Ajustar a la cuadrícula para acelerar su proceso de modelado de secciones.

Screenshot of SkyCiv CAD showing a vertical I-beam–like frame outline in blue with left tool panel and right property panel

Secciones armadas

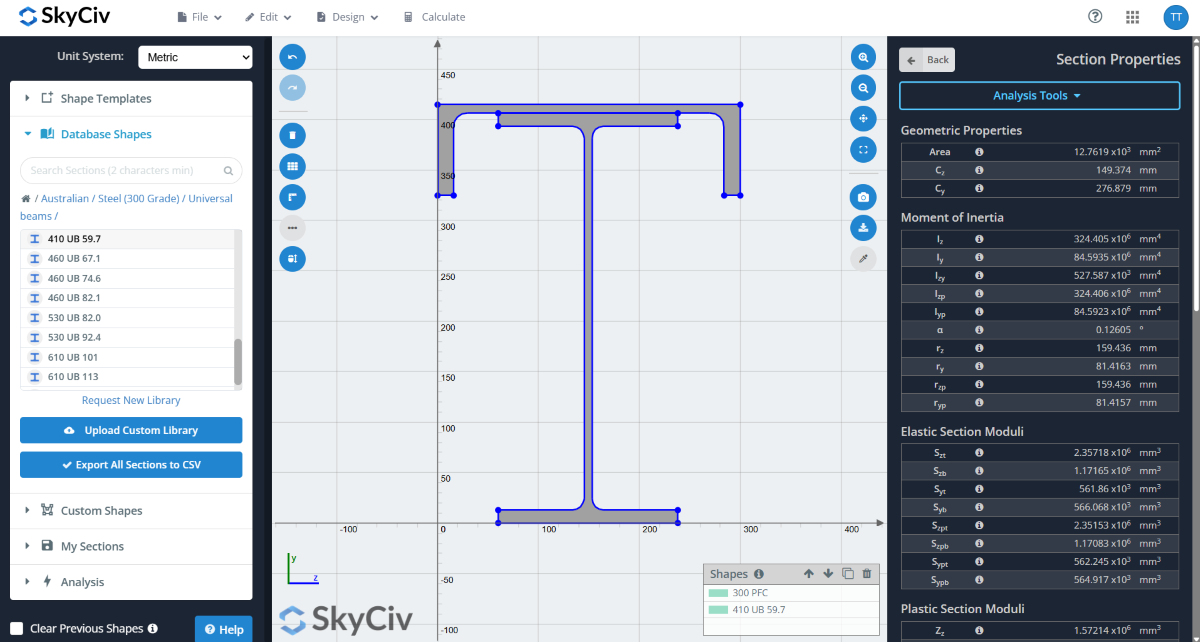

Modele su sección armada agregando múltiples formas:

  • Combine formas de nuestra biblioteca de base de datos o de plantillas de formas estándar para crear secciones armadas.

  • Utilice operaciones como la rotación, traslación, y reflejo para definir la posición relativa.

  • Calcule propiedades geométricas, flexión, el cortante, y torsión.

  • Utilice el mallado y FEA para obtener la constante de torsión y la constante de alabeo.

Screenshot of SkyCiv section editor with a blue steel I/U-beam profile on a grid, flanked by left and right UI panels.

Secciones compuestas

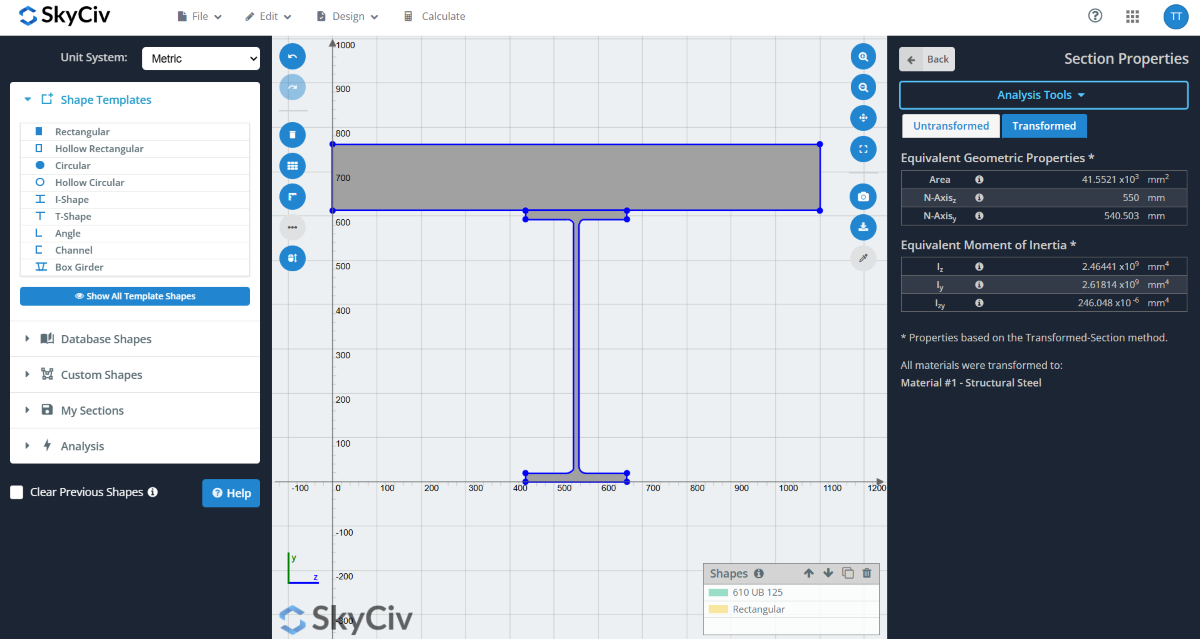

¿Necesita modelar secciones compuestas por diferentes materiales? Tenemos lo que necesitas:

  • Asigne diferentes materiales a cada forma.

  • Calcule propiedades de sección mediante el Método de Sección Transformada.

  • Las propiedades originales de la sección también se muestran para comparación.

  • Modele fácilmente vigas laminadas y otras secciones compuestas con distintos materiales.

UI screenshot of SkyCiv showing a transformed-section cross‑shape: a wide top flange with a narrow stem, blue outline on a grid, right panel with geometric properties

Análisis de Sección Transversal Usando FEA

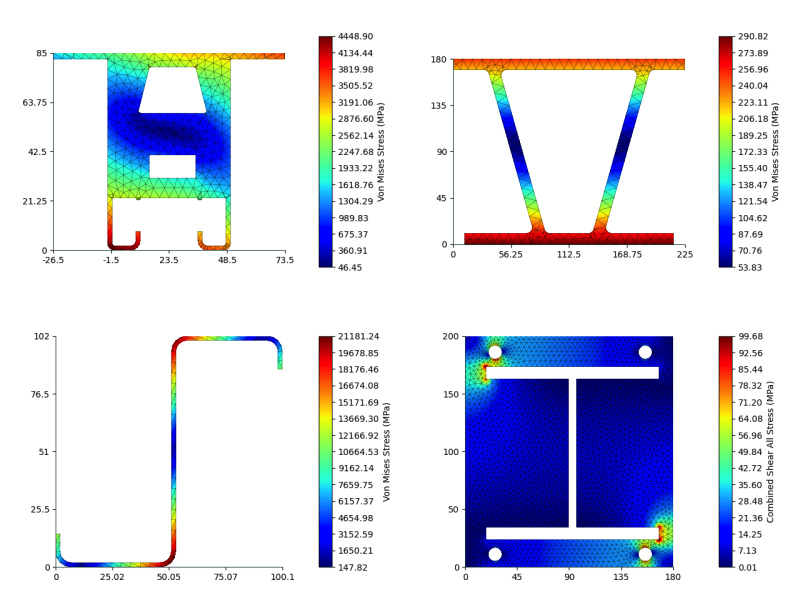

El software de creación de secciones transversales de SkyCiv permite realizar análisis sobre secciones personalizadas y de plantilla para calcular tensiones de flexión, axial, de torsión, y cortantes. Esta función permite aplicar fuerzas a sus secciones, ofreciendo resultados rápidos de tensiones gracias a nuestro potente motor FEA.

Los usuarios pueden revisar fácilmente los resultados de tensiones axiales, flexión, cortantes y de torsión mediante contornos de color e informes PDF. El análisis de sección transversal, combinado con un modelado potente, le permite diseñar formas complejas y personalizadas con facilidad.

Quad-panel FEM stress results: top-left bracket-like part, top-right inverted-V channel, bottom-left curved profile, bottom-right rectangular frame with holes; color-coded von Mises stress scales shown for each panel, indicating stress distribution across components.

Cálculos por Método de Tiras Finitas (FSM)

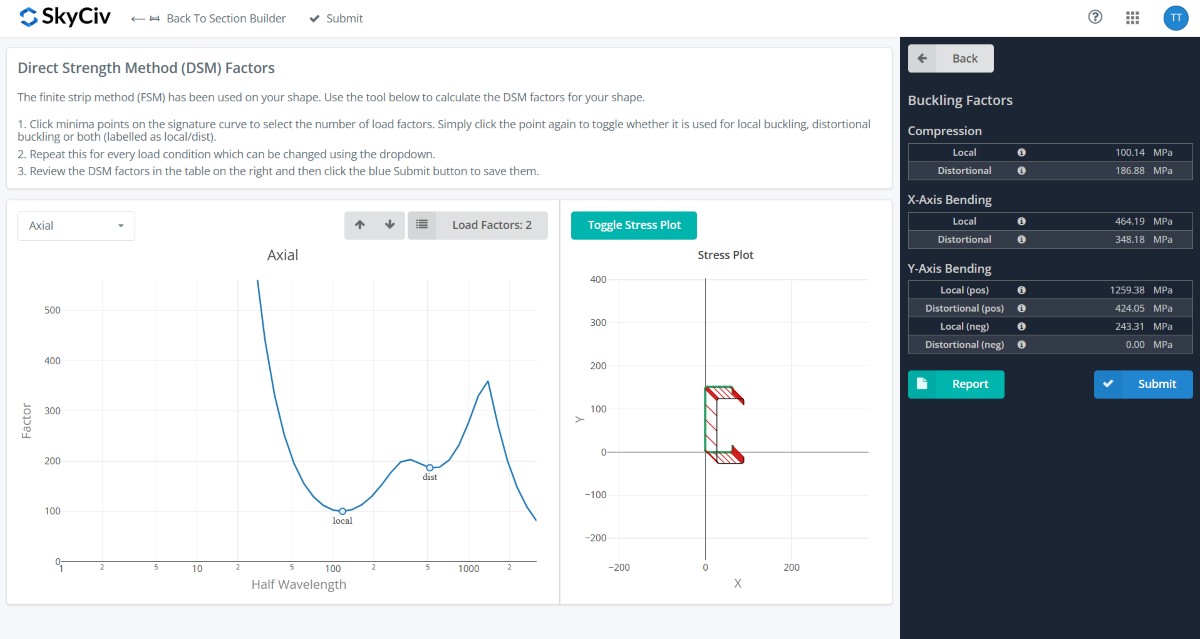

El software Section Builder incluye el Método de Tiras Finitas integrado en su (FSM) Calculadora, que malla la sección y calcula las propiedades de pandeo de las secciones conformadas en frío, incluyendo las cargas de pandeo críticas y los factores requeridos para un método de resistencia directa apropiado (DSM) diseño.

Estos factores están soportados en nuestros módulos de diseño para AISI (2016) y AS 4600 (2018) asegurando que los usuarios puedan ejecutar diseños DSM de principio a fin.

Screenshot of a SkyCiv Direct Strength Method factors tool: left graph shows axial load factors vs half-wavelength, right graph labeled 'Stress Plot', with a Buckling Factors panel on the right listing Local/Distortional factors and a Submit button.

Diseño de Secciones de Hormigón

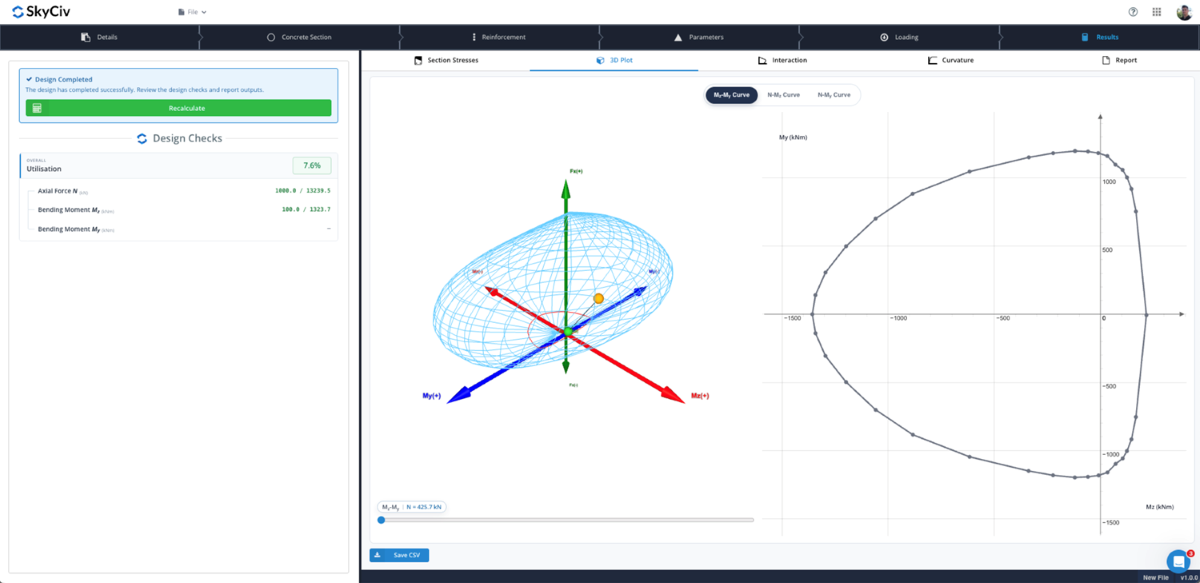

Concrete Section Designer de SkyCiv (CDS) funciona con Section Builder y le permite diseñar secciones complejas de hormigón armado según ACI, EN, CSA, AS y otros códigos de diseño!

Nuestro CSD admite cualquier forma de hormigón y configuración de armadura. Calcule la capacidad a flexión y compresión del miembro junto con potentes diagramas de interacción 3D.

Screenshot of SkyCiv design dashboard: left panel shows 'Design Completed' with a green 'Recalculate' button and 'Design Checks' indicating 7.6% utilization for axial force N and bending moments; center features a 3D structural model with coordinate axes, and right shows a large curved plot of moment data (My vs Mz).

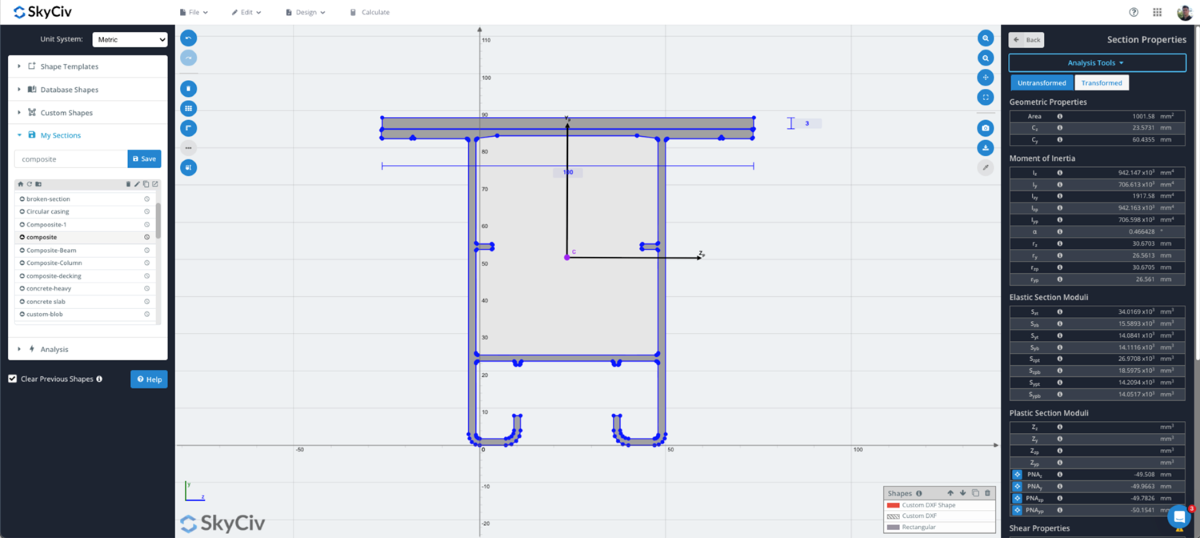

Integración & Almacenamiento en la nube

Section Builder está completamente integrado con SkyCiv S3D y SkyCiv Beam, permitiendo que las secciones personalizadas se utilicen directamente.

Las secciones también se pueden guardar en la nube para acceder fácilmente a todos los módulos.

SkyCiv interface showing a blue-outline structural frame with nodes on a grid, left shape library and right section properties panel.
Inicia gratis

Vea la demostración de Section Builder

Integraciones potentes,
Cero disrupción

CÓDIGOS DE DISEÑO admitidos & FABRICANTES

Base de datos respaldada globalmente de
más de 25,000 secciones

Encuentre su sección exacta en segundos navegando o buscando por región, código o fabricante.

Apoyado Bibliotecas

SkyCiv Section Builder admite los principales códigos de diseño y bibliotecas de fabricantes en aluminio, acero conformado en frío, acero y madera. Nuestra base de datos abarca las principales regiones enumeradas.

Nuestro equipo siempre está ampliando nuestra biblioteca para priorizar el soporte y mantenerse actualizado con los últimos códigos y estándares de diseño.

¿No encuentra una sección? Póngase en contacto con nuestro equipo en [email protected] para solicitar que se agregue.
