Estructura del huevo

Visión general

El propósito de este caso de prueba es validar parte del análisis de una estructura con secciones personalizadas con la inclusión del área de corte en el análisis., específicamente:

  • Desviación
  • Fuerzas / Momentos
  • Análisis no lineal utilizando la teoría de pequeños desplazamientos

Los resultados de Structural 3D se compararon con un software de análisis de terceros.

Configuración del modelo

La estructura es de 168 nodos., 446-estructura de bastidor de miembros soportada por soportes fijos. El exterior del edificio consta de 5 secciones rectangulares, con la sección de base que tiene una dimensión de 120×220 y donde cada nivel sucesivo, la profundidad de la sección disminuye en 20 mm. Los miembros horizontales, así como los tirantes exteriores, tienen una sección circular con un diámetro de 30. Las secciones rectangulares se componen de una propiedad material etiquetada como "madera de coco", mientras que las secciones circulares están hechas de una propiedad material etiquetada como "bambú".

Puntos de evaluación: 10
Tipo de resolución: Análisis no lineal (14 iteraciones)

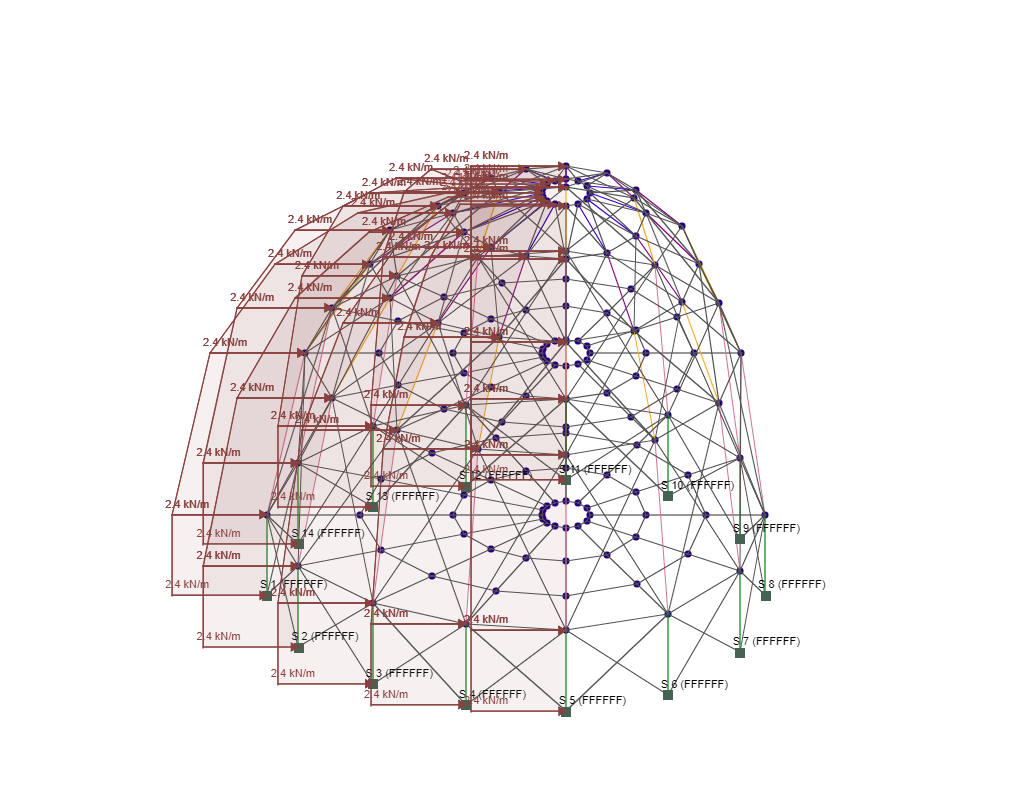

Estructura del huevo

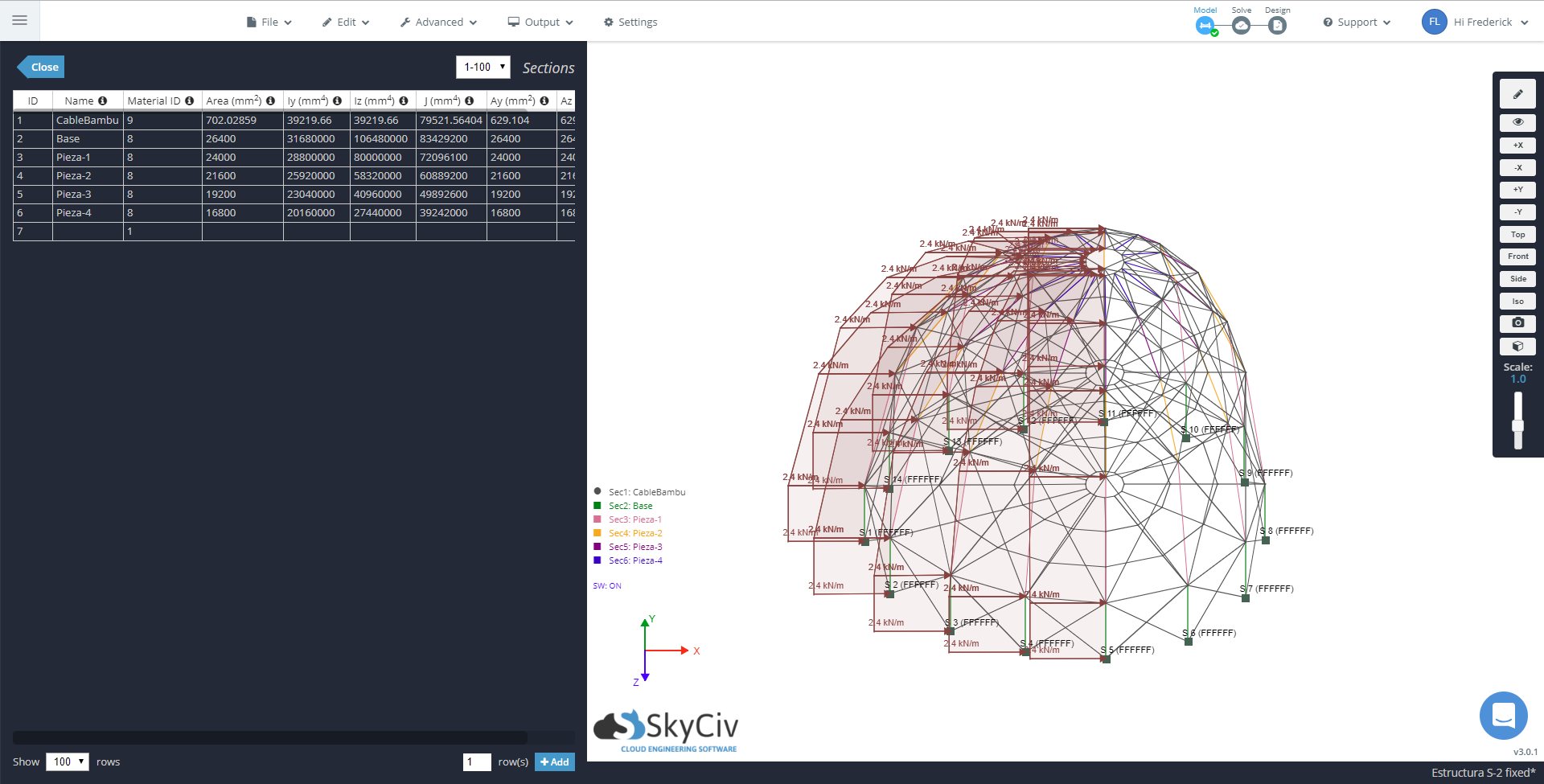

Secciones de estructura de huevo

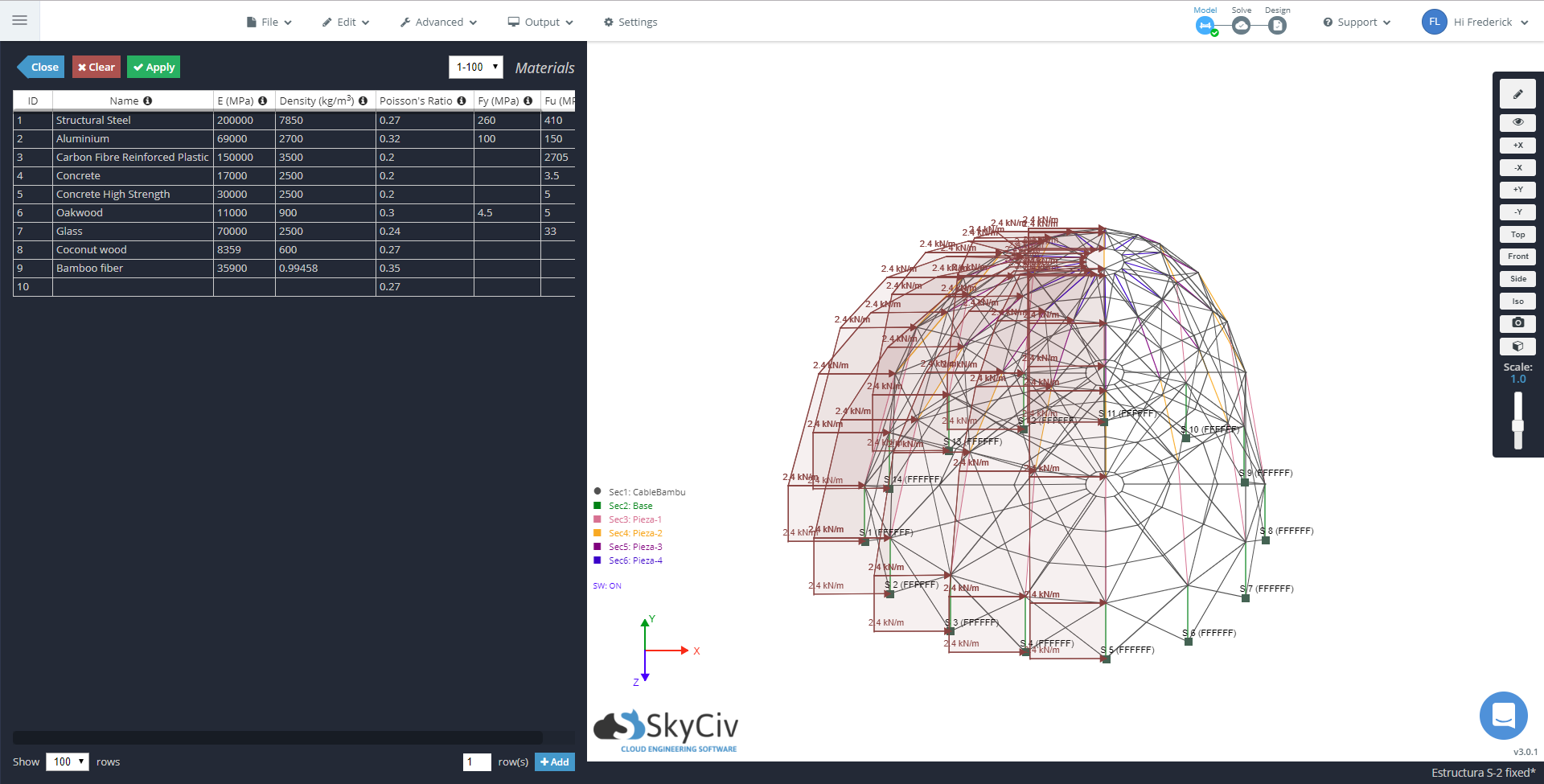

Materiales de estructura de huevo

Resultados de analisis

Resultado Ubicación SkyCiv Tercero Diferencia
Momento Z Miembro 78, Nodo final 0.65826 kN-m 0.65854 kN-m -0.04252%
Moment Y Miembro 72, Iniciar nodo 0.61653 kN-m 0.61735 kN-m 0.13283%
Cizalla Y Miembro 106, Iniciar nodo 0.10206 kN 0.10167 kN 0.38359%
Cizalla Z Miembro 105, Nodo final -3.07076 kN -3.10246 kN -1.02177%
Reacción Y Nodo 117 -20.20429 kN -20.21266 kN -0.04141%
Reacción Y Nodo 76 14.89095 kN 14.89485 kN -0.02618%
Deflexión X Nodo 86 5.04312 mm 5.01348 mm 0.59121%
Deflexión Y Nodo 18 -0.11258 mm -0.11255 mm 0.02665%
Rotación Z Nodo 116 0.00228 trabajo 0.00227 trabajo 0.44053%
Rotación X Nodo 110 -0.00133 trabajo -0.00133 0.00000%

Capturas de pantalla de resultados

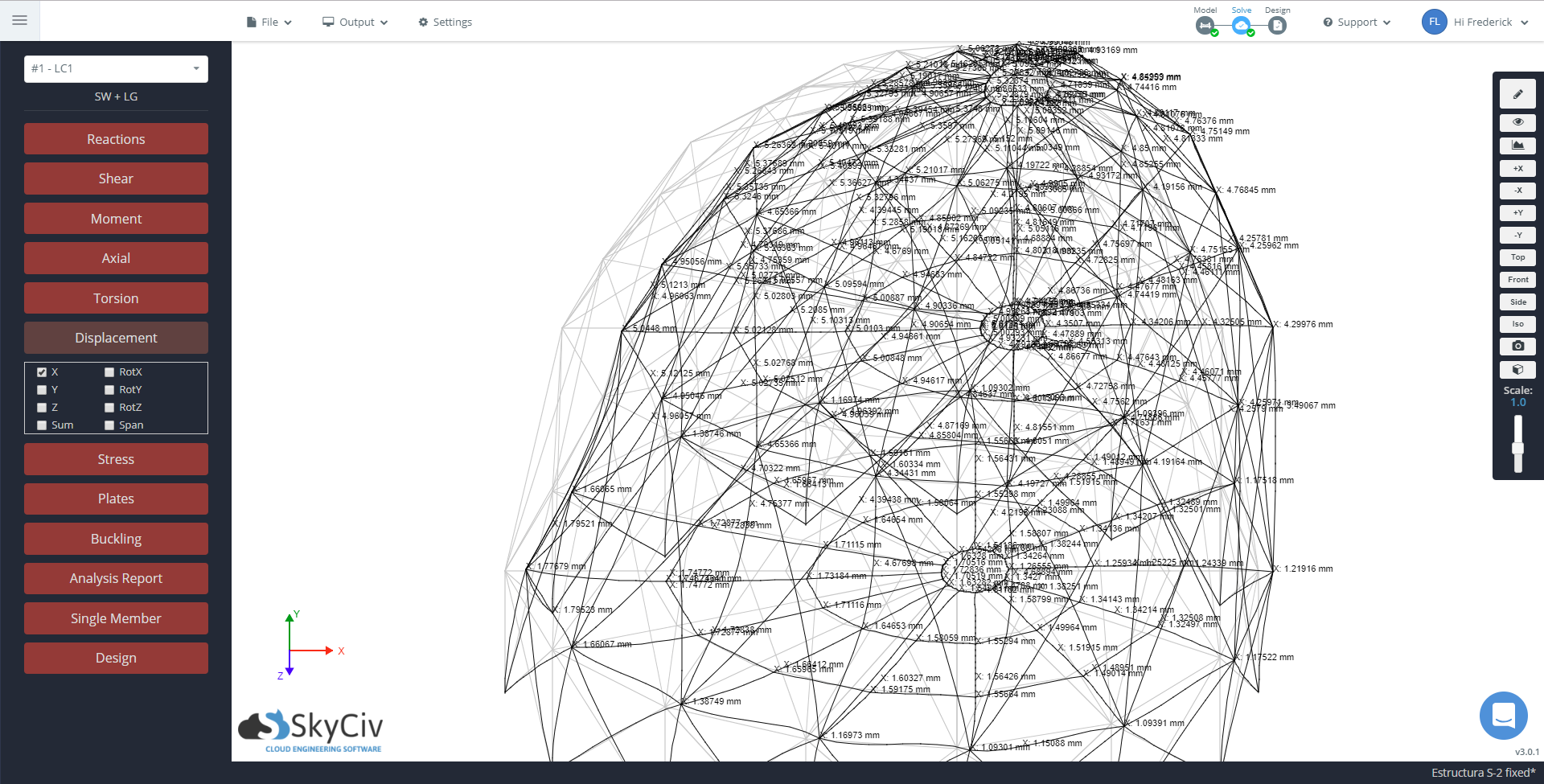

Desplazamientos de la estructura del huevo
Mostrando resultados de deflexión global en la X mediante análisis lineal

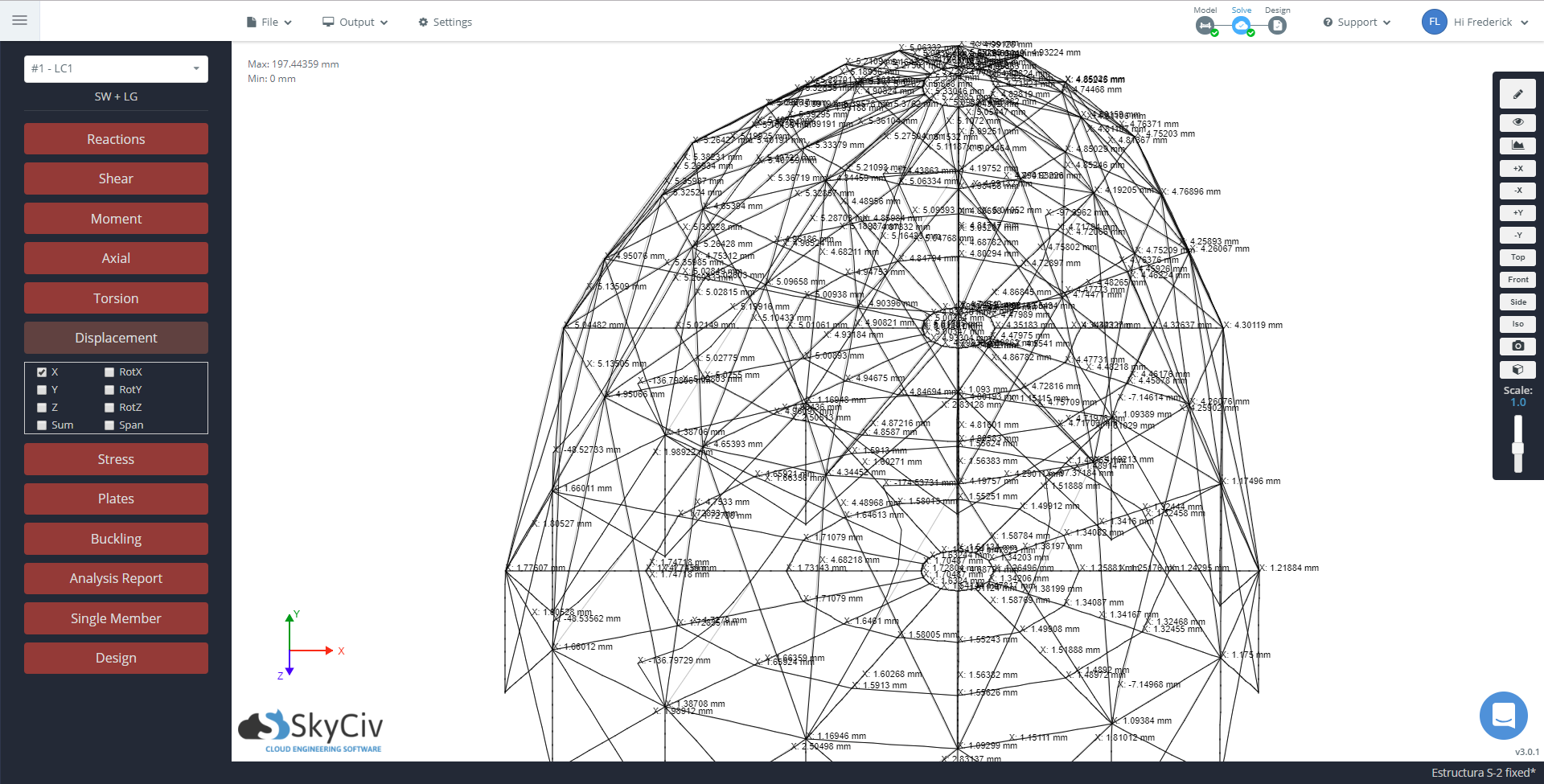

Desplazamientos de la estructura del huevo no lineales
Mostrando resultados de deflexión global en la X mediante análisis no lineal
