Uso del generador de carga SkyCiv en ASCE 7-16 Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator
Para calcular las presiones de carga de viento para una estructura usando SkyCiv Load Generator, el proceso es definir primero la referencia del código. Desde allí, el flujo de trabajo consiste en definir los parámetros en Detalles del proyecto, Datos del sitio, y estructura de datos, respectivamente. sin embargo, Los usuarios gratuitos sólo pueden utilizar el cálculo para un techo a dos aguas o inclinado durante un máximo de 3 resuelve por semana. Con un Cuenta profesional o comprando el módulo generador de carga autónomo, puede utilizar todas las funciones de este cálculo todo el tiempo que quieras. Tenga en cuenta que ASCE 7-16 y ASCE 7-22 se puede utilizar para unidades imperiales y métricas mientras que ASCE 7-10 solo se limita a Imperial.
Los usuarios deberán definir los parámetros de arriba a abajo.. Las secciones siguientes detallarán los parámetros de entrada que necesitará definir para generar los resultados del viento.. Después de seleccionar el código de diseño., Se abrirá automáticamente el menú Datos del sitio para que pueda ingresar la ubicación de la estructura que está diseñando..
Figura 1. Interfaz de usuario del generador de carga SkyCiv
Datos del sitio
Los usuarios pueden obtener la velocidad del viento por ubicación desde la base de datos del mapa de velocidad del viento de SkyCiv.. Usando ASCE 7, solo necesitas definir el Categoría de Riesgo de la estructura y poner la dirección ubicada en USA, Pon la Lat/Lng, o haz clic en el mapa, sin importar si es ASCE 7-10, ASCE 7-16 o ASCE 7-22. También puedes utilizar la ASCE 7 Procedimiento de cálculo de la carga de viento incluso si la ubicación está fuera de EE. UU. y sus territorios.. Solo necesitas poner la dirección y poner manualmente la velocidad básica del viento..

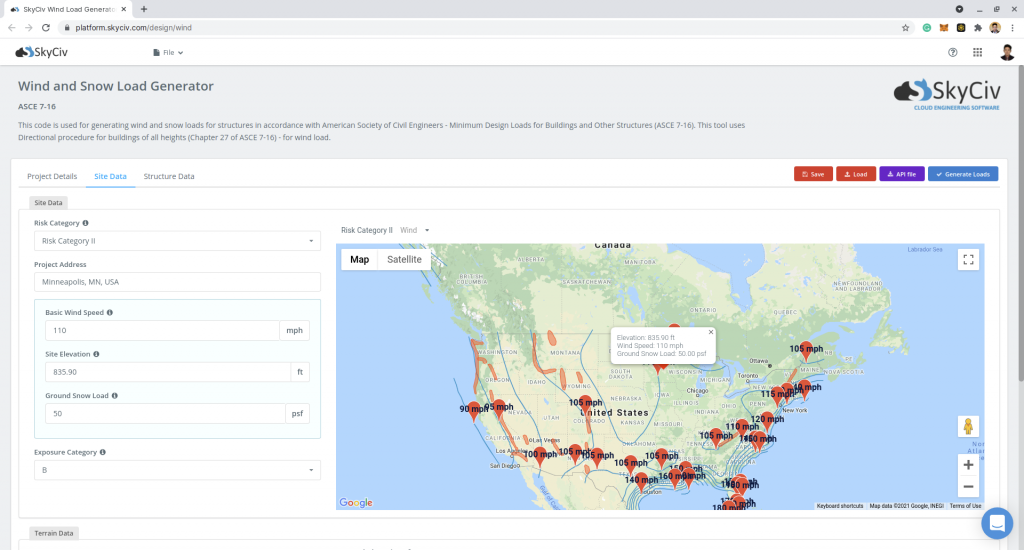

Figura 2. Datos del sitio del generador de carga SkyCiv
SkyCiv ha digitalizado el mapa según el estándar de bolsillo. Esto significa, simplemente puede ingresar en la ubicación del sitio y el software extraerá automáticamente las velocidades del viento en función de esta entrada. Hay un límite para cuántas veces se puede calcular la velocidad del viento en la herramienta gratuita. El software utilizará nuestro interpolador interno para calcular valores entre los contornos., para garantizar que se usen velocidades de viento precisas en sus diseños. El Elevación del sitio es relevante para calcular el factor de elevación del suelo, Kmi, para ASCE 7-16.
Parámetros de entrada del sitio para el cálculo de la carga de viento
Categoría de Riesgo – Se utiliza para determinar la velocidad básica del viento. V valor
Dirección del proyecto – Se utiliza para obtener la velocidad del viento más cercana según la categoría de riesgo seleccionada.
Velocidad Básica del Viento – La velocidad básica del viento que se utilizará para calcular la presión del viento de diseño.. Esto se determina automáticamente en función de la categoría de riesgo y la dirección del proyecto y el usuario puede modificarlo.
Elevación del sitio – utilizado para calcular el factor de elevación Kmi (para ASCE 7-16 y ASCE 7-22)
Una vez que se completen los parámetros anteriores, podemos hacer clic en el “Confirmar datos del sitio” para comprobar si nuestra entrada está bien. Después de este, ahora podemos pasar a la sección Datos de estructura.
Datos de estructura

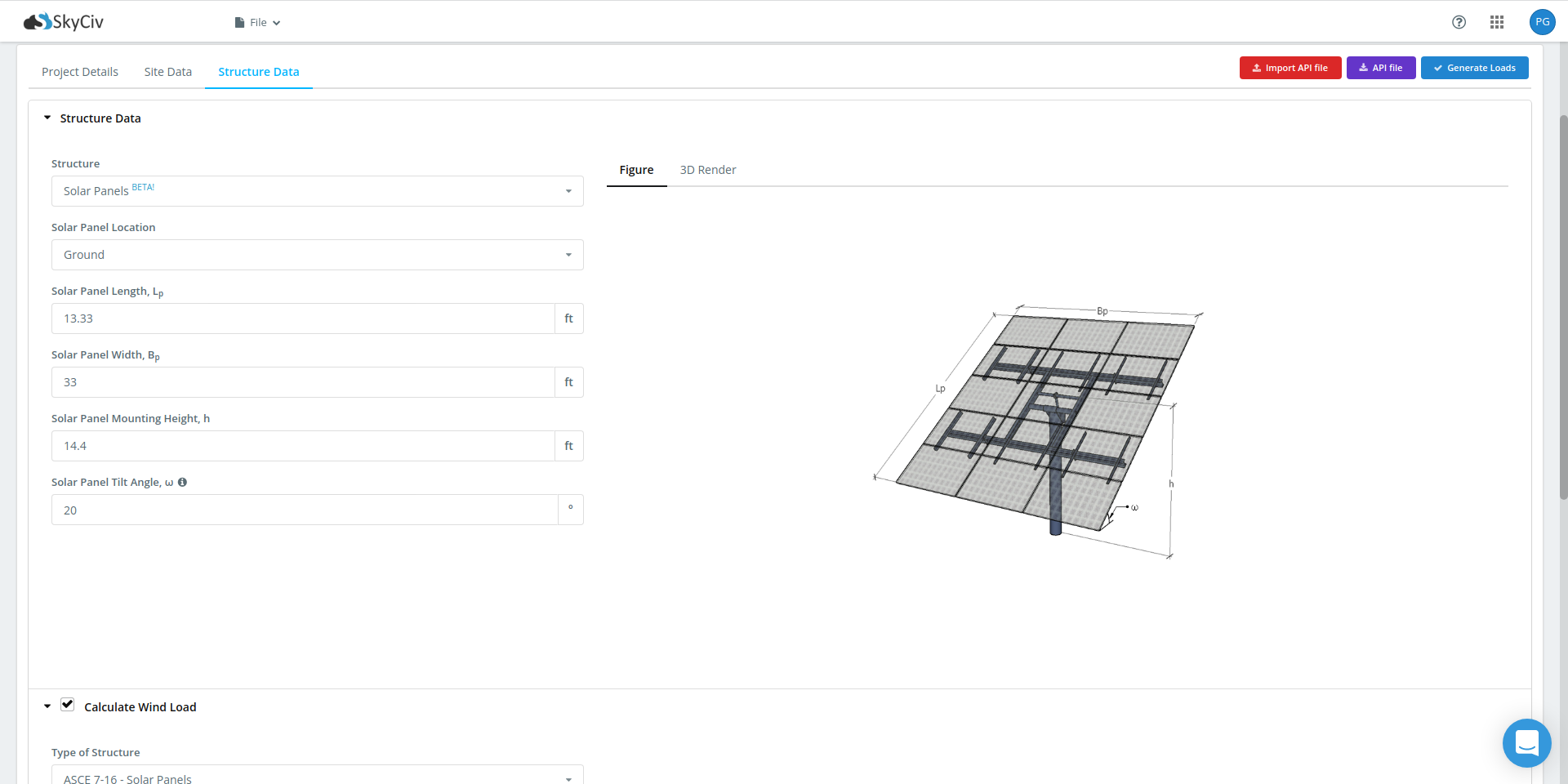

Los datos de estructura y los parámetros de viento y nieve se separan en diferentes acordeones. Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator, Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator. Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator “Paneles solares” sobre el Estructura desplegable. Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator – una de las industrias de rápido crecimiento como solución a este problema es el uso de la energía solar.
Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator
Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator, Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator “Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator” sobre el Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator desplegable.
Para paneles solares de tierra, Para paneles solares de tierra, altura de montaje, y ángulo de inclinación. Para paneles solares de tierra 45 grados, Para paneles solares de tierra 45 grados, Para paneles solares de tierra.
Para paneles solares de tierra
Para paneles solares de tierra, Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator “Para paneles solares de tierra” sobre el Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator desplegable.
Figura 4. Para paneles solares de tierra.
Se requiere el parámetro del edificio donde se instalarán los paneles solares en la azotea para calcular las presiones de carga de viento y/o nieve..
Datos del viento
Para continuar con nuestro cálculo de carga de viento, primero debemos marcar la casilla de verificación al lado del botón Carga de viento. Por defecto, esto se verifica cuando se han definido los datos de viento del sitio.
Figura 5. Casilla de verificación para datos de carga de viento.
El siguiente paso, es definir el Dirección de la fuente de viento el correspondiente Categoría de Exposición de la zona de barlovento. El parámetro de dirección del viento se utiliza para obtener la ceñida (lado izquierdo) y a favor del viento (lado derecho) elevaciones del suelo para calcular Factor Topográfico, Kzt. Adicionalmente, la Categoría de Exposición se utiliza para determinar la Coeficiente de Presión de Velocidad Kz. Para usuarios independientes o cuenta profesional, Puede determinar la peor dirección de la fuente de viento haciendo clic en el Ver entradas de viento de diseño para todas las direcciones para que pueda configurar la categoría de exposición según la dirección de la fuente del viento a favor del viento, representada por un sector de 45 grados. Tenga en cuenta que la categoría de exposición predeterminada está establecida en Exposición D.
En la versión v6.6.0, Hemos introducido la detección automática de edificios en el sitio para automatizar el análisis de categorías de exposición para cada dirección del viento utilizando Overpass API y Microsoft Global Footprint Data.. Si a los datos del edificio le faltan algunas áreas, Existe una opción para utilizar nuestro modelo de IA entrenado para detectar estas huellas de edificios en el mapa.. El algoritmo utiliza el área y la altura del edificio de las fuentes de datos para analizar las obstrucciones dentro de cada sector de dirección..
Figura 6. Detección automática de edificios en Load Generator para determinar las categorías de exposición.
Los usuarios también tienen la opción de editar los puntos de datos en el gráfico de elevación que se utilizan para calcular la Factor Topográfico, Kzt para la dirección de la fuente de viento seleccionada.
Figura 7. Gráfico de elevación para la dirección de la fuente de viento seleccionada.
Parámetros de entrada de topografía
Categoría de Exposición – Utilizado en el cálculo de Coeficiente de Presión de Velocidad Kz y Factor Topográfico, Kzt . Se supone que es homogéneo para cada dirección de la fuente del viento.
Dirección de la fuente de viento – Se utiliza para obtener los datos de elevación en una sección de dirección específica del área.. Estos datos de elevación se utilizan para determinar la Factor Topográfico, Kzt
Tipo de terreno – Opciones para seleccionar Plano, Colina, Escarpa, Cresta
H – Altura de la obstrucción/terreno. Para el tipo de terreno se establece una opción que no sea Terreno plano, esto se utiliza para calcular el Factor Topográfico, Kzt
Lh – Distancia horizontal desde el pico hasta la altura media de la obstrucción. Para el tipo de terreno se establece una opción que no sea Terreno plano, esto se utiliza para calcular el Factor Topográfico, Kzt
x – Distancia horizontal de la estructura al pico de la obstrucción con el pico como punto de referencia. Para el tipo de terreno se establece una opción que no sea Terreno plano, esto se utiliza para calcular el Factor Topográfico, Kzt
Después de que todos estos parámetros estén definidos, el siguiente paso es hacer clic en Calcular cargas en el lado izquierdo de la interfaz de usuario.
Resultados
Una vez definidos todos los parámetros, hacer clic en el botón Generar cargas dará un resultado como se muestra a continuación.
Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator

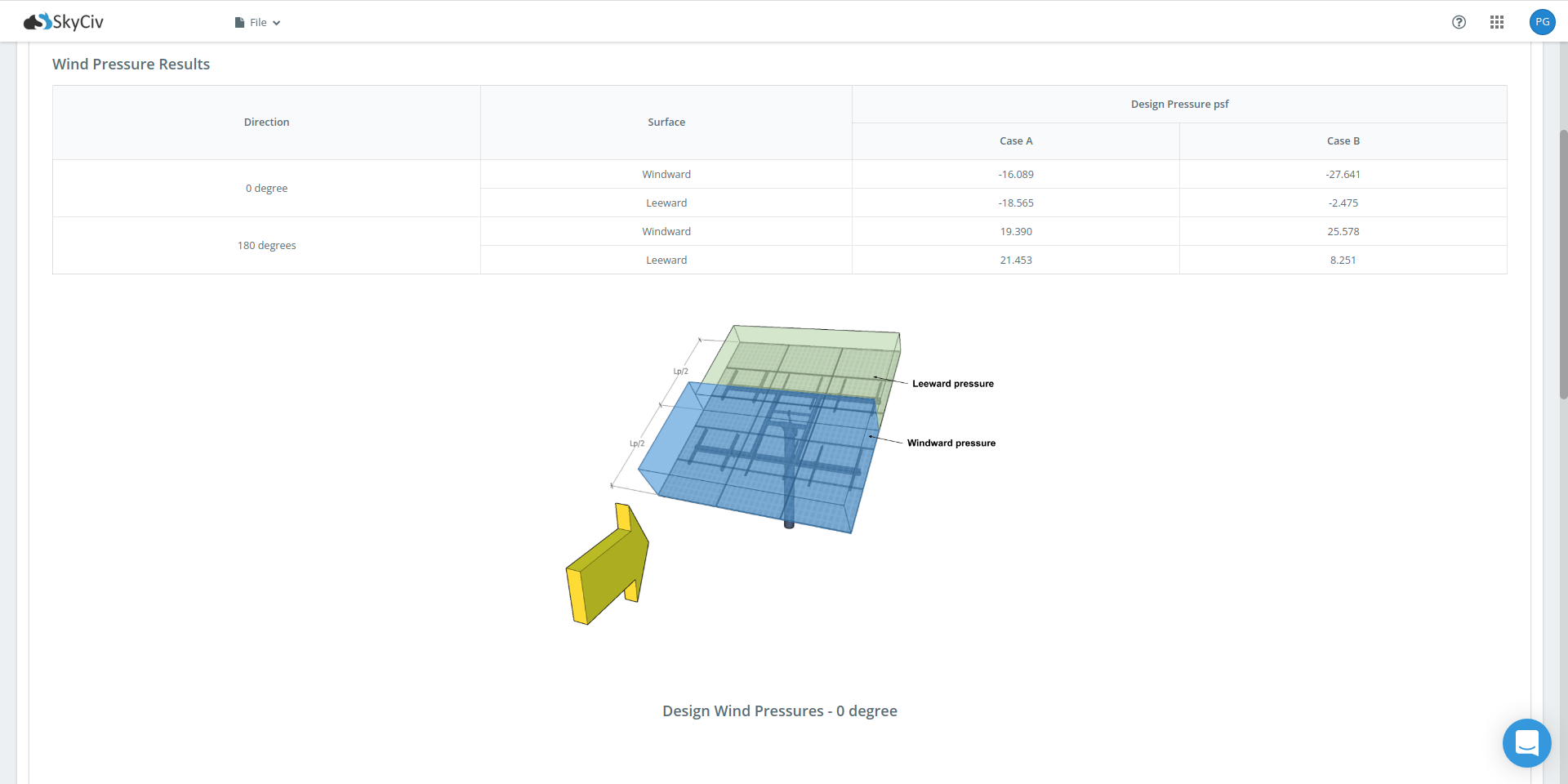

Figura 8. Presiones de diseño tabuladas para los paneles solares montados en el suelo.
Para paneles solares de tierra
Figura 9. Presiones de diseño tabuladas para los paneles solares en la azotea.
Informe de cálculo detallado
Solo se puede acceder a los cálculos detallados de carga de viento Usuarios de cuentas profesionales y los que compraron el módulo generador de carga autónomo. Todos los parámetros y supuestos utilizados en el cálculo se muestran en el informe para que sea transparente para el usuario.. Puede descargar una muestra de cálculo detallado a través de este enlace.
Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator
Figura 10. Cálculo detallado de la carga de viento para el panel solar de tierra.
Para paneles solares de tierra

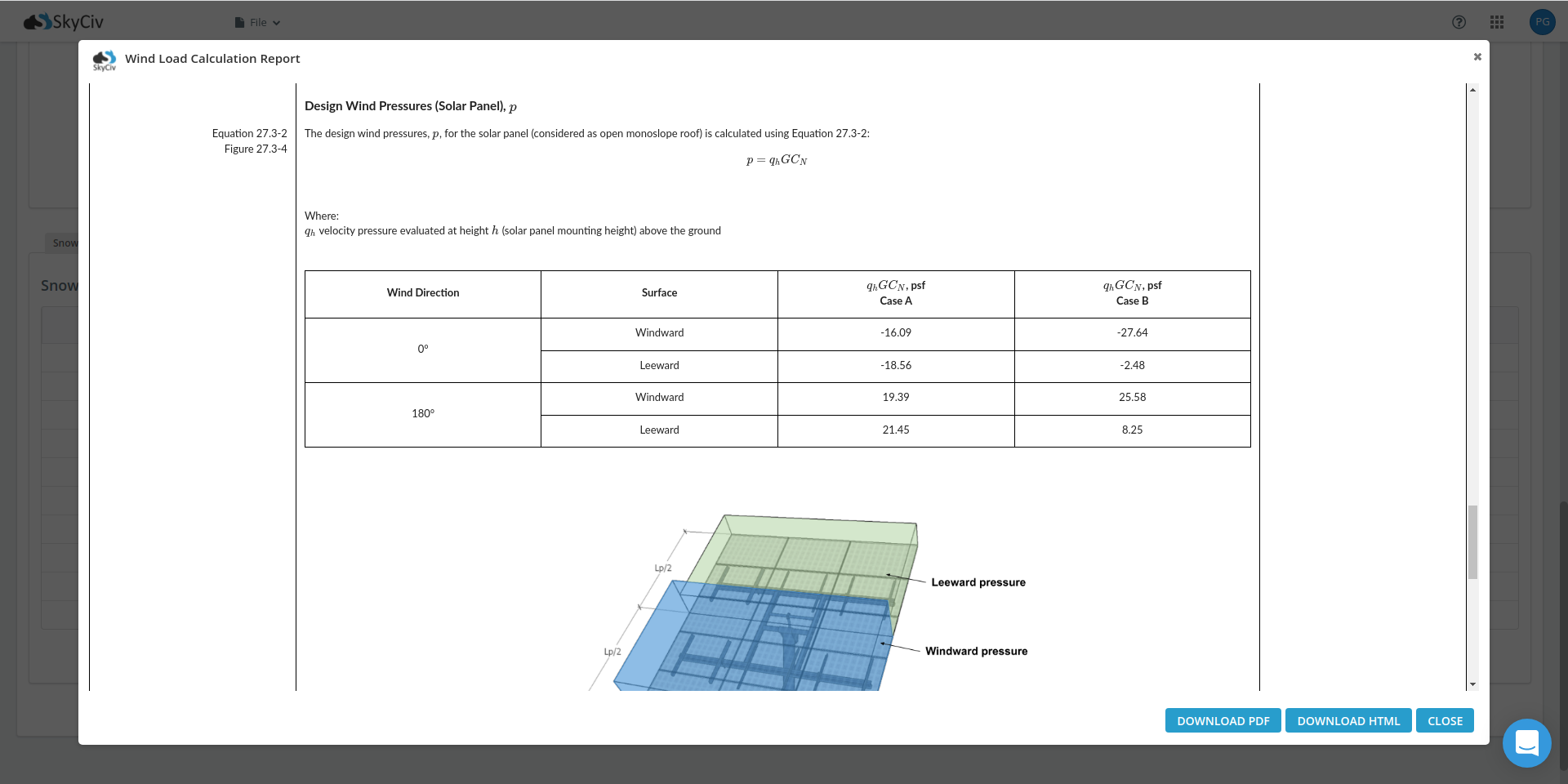

Figura 11. Cálculo detallado de la carga de viento para el panel solar de tierra.
