Este artículo brindará algunos antecedentes y una breve descripción de la historia de los pilotes y repasará las ventajas y desventajas de los pilotes de hormigón, que se puede diseñar usando Módulo Foundation Design de SkyCiv.
¿Qué es un pilote de hormigón?
Un pilote de hormigón es una cimentación hincada a gran profundidad en el suelo para soportar la estructura, a diferencia de las cimentaciones superficiales o anchas, como Zapatas Aisladas o Zapatas combinadas. Por lo general, son mucho más delgados en diámetro o ancho que en longitud. Debido a su longitud / profundidad a veces increíble, los pilotes suelen tener una mayor capacidad de carga que las zapatas superficiales antes mencionadas.
Con la mayoría de las estructuras, los pilotes de hormigón son más comunes que los otros pilotes. La forma más antigua del pilote de hormigón es un pilote colado in situ. Un mayor avance en la tecnología de la construcción condujo a la creación y adopción de pilotes prefabricados y, finalmente, pilotes pretensados. Los tres pilotes de hormigón son opciones viables en la construcción actual.
¿Cuáles son otros tipos de pilotes?
Tradicionalmente, la madera se puede usar en pilotes y se usa comúnmente para soportar estructuras pequeñas o puentes en suelos blandos. Algunas estructuras más grandes todavía usan pilotes de madera, como muelles, pero los pilotes de madera tienen algunas limitaciones. Primero, la madera es propensa a deteriorarse o descomponerse con el tiempo, aumentando la incertidumbre en su vida útil. Otro inconveniente es la limitada longitud de madera que se puede obtener del árbol talado, debido a su longitud real. Después, no es aconsejable unir dos troncos de madera para resolver este problema de longitud.
Los pilotes en H de acero se convirtieron en un sustituto común de los pilotes de hormigón. Pueden soportar cargas más pesadas y pueden eliminar algunos problemas de instalación en comparación con los pilotes de hormigón. El proceso de importación y vertido de hormigón puede no ser factible en algunos entornos, por lo que se utiliza el pilote de acero. Sin embargo, se prefiere usar pilotes de hormigón antes que pilotes de acero en lugares con suelos corrosivos.
Un pilote compuesto puede ser una combinación de dos materiales diferentes, más comúnmente acero y hormigón. Este tipo de pilote se usa generalmente cuando la longitud requerida para la capacidad de carga excede la capacidad de un simple pilote de hormigón. Los pilotes compuestos se utilizan rara vez, ya que su instalación es compleja, y es difícil lograr una unión adecuada entre los materiales.

Figura 1: Representación de varios tipos de pilotes
Cuándo y por qué usar pilotes de hormigón?
Una de las situaciones más comunes en las que se utilizan pilotes de hormigón es cuando las capas superiores del suelo del sitio son muy débiles y no pueden soportar la estructura, generalmente caracterizado por mojado, suelo arcilloso. En este caso, los pilotes evitan estas condiciones de terreno débil y transfieren las cargas del edificio a una capa de suelo más estable situada debajo, como lecho de roca. Otra razón para usar pilotes de hormigón es cuando las cargas del edificio son grandes y se concentran en una superficie reducida. Algunos ejemplos son las estructuras de gran altura o rascacielos, grandes puentes, y tanques de agua.
En cuanto a las propiedades materiales y mecánicas, los pilotes de hormigón ofrecen una alta capacidad estructural y mayor durabilidad, especialmente en ambientes corrosivos y marinos, que los pilotes de acero. Sin embargo, el hormigón no es tan flexible como el acero. Puede dañarse fácilmente durante el hincado y requiere equipos de elevación más grandes. A pesar de este problema, los pilotes de hormigón siguen siendo el tipo más común.
Tipos de pilotes de hormigón
Los pilotes de hormigón se clasifican en dos tipos: pilotes colados in situ y pilotes prefabricados. Los pilotes colados in situ pueden clasificarse además como pilotes revestidos o no revestidos. Por el contrario, Los pilotes prefabricados pueden ser un pilote de hormigón armado típico o un pilote pretensado.
Pilotes colados in situ
Generalmente, los pilotes colados in situ se utilizan con más frecuencia que los pilotes prefabricados. Este tipo de pilotes es más ventajoso que los pilotes prefabricados debido a la facilidad de manejo y la eliminación de cualquier requisito de almacenamiento. Existe la posibilidad de daños al manipularlos cuando se mueven pilotes prefabricados, y deben almacenarse en el sitio. Los pilotes sin revestimiento ofrecen un pilote colado en el lugar más económico, mientras que los pilotes revestidos ofrecen una colocación de hormigón más segura y precisa.
Los pilotes revestidos in situ utilizan un tubo de acero de pared delgada cilíndrico o ahusado que sirve como forma o molde para el hormigón, que reviste el agujero perforado donde se aloja el pilote. Este tipo de pilote es más deseable ya que permite inspeccionar el pilote antes de verter el hormigón. La carcasa permite un vertido más limpio y fiable, sin irregularidades. Los pilotes colados in situ revestidos son mejores en casi todas las condiciones de suelo. Algunos ejemplos comunes de pilotes de vaciado in situ revestidos incluyen:
- Pilotes Raymond
- Pilotes Mac-Arthur
- Pilote monotubo Union Metal
- Pilote Swage
- Pilote Western con base de botón

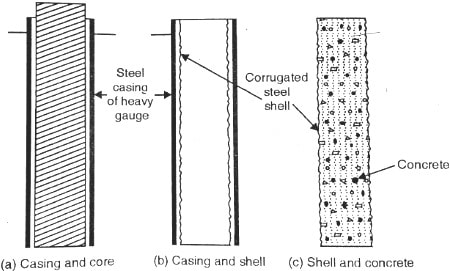

Figura 2: Desglose de un Mac-Arthur pilote
Fuente: theconstructor.org
Los pilotes colados in situ sin revestimiento son más económicos y prácticos que los pilotes revestidos. Sin embargo, se requiere precaución e inspección durante la instalación debido al contacto directo con el suelo. Se recomienda usar solo en suelos altamente cohesivos. Con suelos no cohesivos, existe el riesgo de que el suelo o el agua penetren en el pilote. El agua podría filtrarse a través de las grietas del hormigón y degradar la armadura. Los siguientes son los diferentes tipos de pilotes de vaciado in situ sin revestimiento:
- Pilote Simplex
- Pilote Frankie
- Pilote Vibro
- Pilote de pedestal

cc
Los pilotes de hormigón comparten las mismas ventajas y desventajas que otros elementos estructurales de hormigón. Las siguientes ventajas y desventajas se centran principalmente en la instalación de pilotes colados en el lugar y las diferencias con los pilotes prefabricados:
Ventajas de los pilotes colados in situ:
- Genera menos vibraciones durante la instalación
- Se pueden fabricar pilotes de cualquier tamaño y longitud en obra
- Requiere menos equipos grandes, o ninguno, en comparación con los pilotes prefabricados
- No altera significativamente el suelo circundante
Desventajas de los pilotes colados in situ:
- El tiempo de instalación suele ser mayor debido al montaje y retirada de los encofrados y al tiempo de curado del hormigón.
- La instalación requiere mucha mano de obra.
- Se necesita una supervisión cuidadosa para mantener una buena ejecución y control de calidad.
- Requiere almacenamiento para los equipos o los materiales que se van a utilizar
- Las condiciones climáticas y del sitio se evalúan antes de la instalación
Pilotes prefabricados
Los pilotes prefabricados se construyen golpeando o hincando el pilote en el suelo mediante grandes equipos de hinca, como se muestra en la figura 4. Son más versátiles y adecuados para la mayoría de las condiciones de suelo. También se utilizan cuando las cimentaciones deben extenderse por encima del nivel del agua o del terreno. Los pilotes prefabricados se fabrican fuera de obra en un entorno controlado, con secciones transversales uniformes o ahusadas, y pueden moldearse en formas circulares, cuadrado, o formas octogonales. El extremo inferior de los pilotes de sección uniforme es marcadamente ahusado y se protege con un azuche de acero fundido para proteger el pilote y facilitar la penetración en estratos duros durante el hincado. Los pilotes prefabricados de mayor anchura suelen fabricarse con secciones huecas para reducir su peso y aumentar la eficacia del hincado.
Figura 4: Hincado de un pilote prefabricado con una máquina de pilotaje vibratoria
Fuente: structuralguide.com
Ventajas de los pilotes prefabricados:
- Puede soportar cargas de trabajo relativamente más altas
- Muy adecuado para instalaciones marinas
- Puede extenderse sobre el suelo o el agua
- Fabricado en un ambiente controlado. — más certeza sobre la calidad general.
- Muy resistente a las acciones biológicas y químicas del subsuelo
Desventajas de los pilotes prefabricados:
- Requiere equipos especiales para su manipulación y transporte
- Los pilotes prefabricados son pesados y necesitan maquinaria para transportarlos y moverlos por la obra
- Dificultad para aumentar o una longitud de corte excesiva
- La longitud del pilote puede estar limitada por el almacenamiento o el transporte
- Alto costo inicial
El módulo SkyCiv Foundation ofrece una interfaz innovadora y fácil de usar para el diseño y análisis de un pilote individual de acuerdo con ACI 314-2014, AS 2159(2009) & AS 3600(2018), & Eurocódigo.
